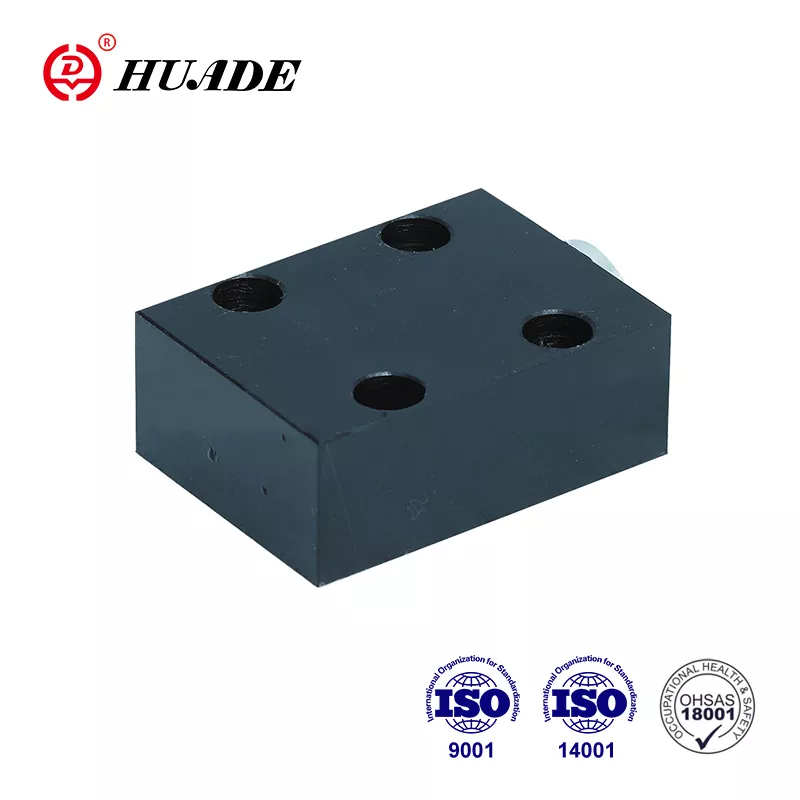

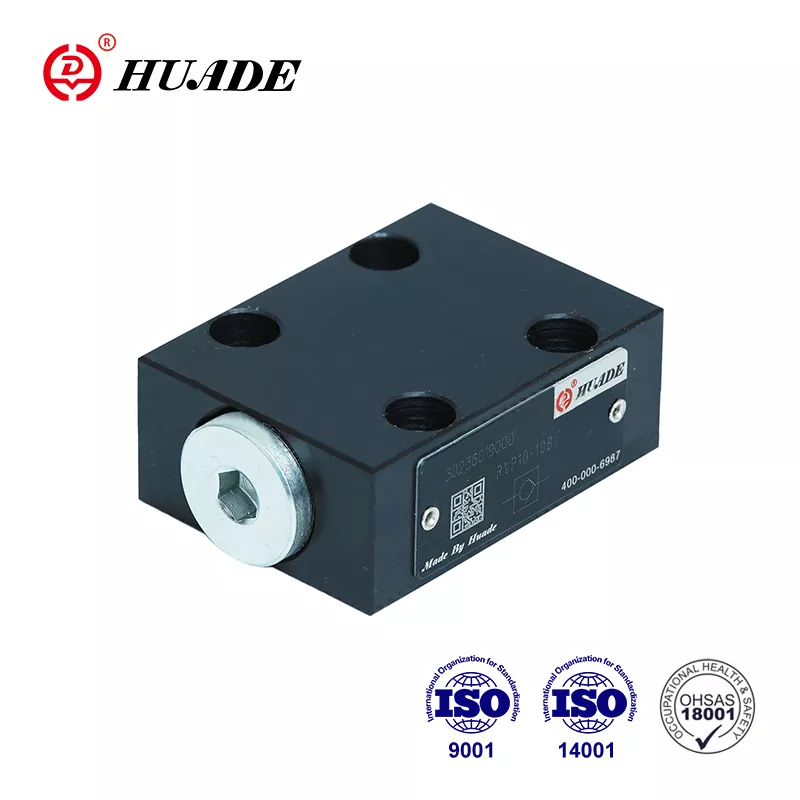

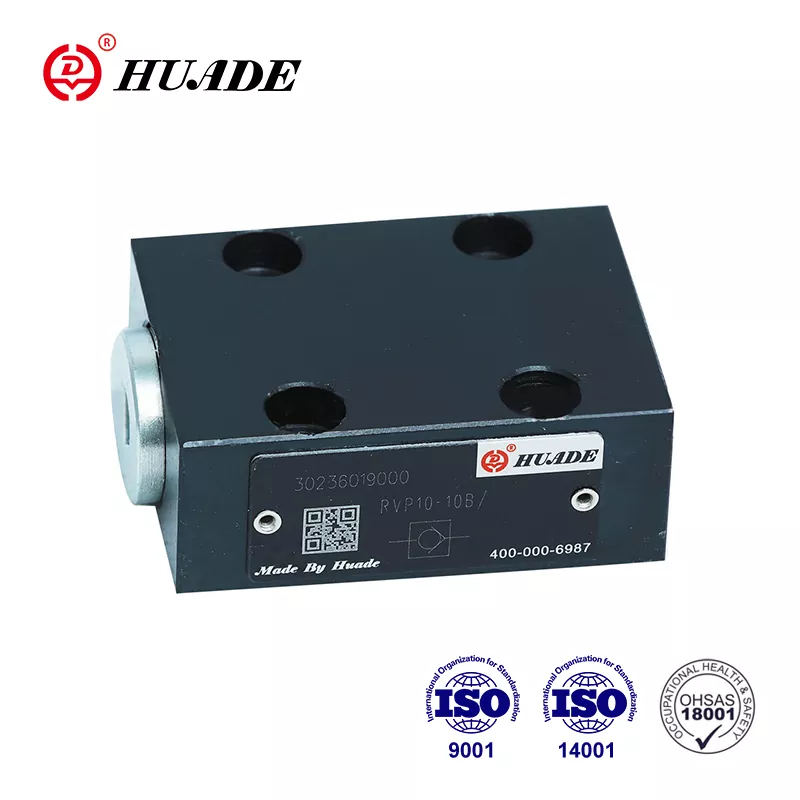

Sebagai produsen transmisi hidrolik dan teknologi kontrol terkemuka di Tiongkok, katup periksa kualitas terbaik Huade® RVP 8 dapat sepenuhnya menggantikan seri RVP 8 yang ditawarkan oleh Rexroth. Harganya lebih masuk akal. Pabrik telah lulus ISO9001, ISO14001, dan OH SAS18001. Katup periksa arah hidraulik Huade® memiliki kinerja yang unggul dan sudah populer di kalangan konsumen Tiongkok. Katup hidrolik Huade® banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, dll. Semua produk akan menjalani pengujian ketat sebelum meninggalkan pabrik. Kami menjamin kualitas setiap check valve selama satu tahun. Selama masa garansi, perbaikannya gratis.
|
Data teknis |
|||||||||
|
Ukuran |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Tekanan pengoperasian, maks (MPa) |
31.5 |
||||||||
|
Tekanan pembukaan (MPa) |
0.05 |
||||||||
|
Cairan bertekanan |
minyak mineral atau ester fosfat |
||||||||
|
Kisaran suhu cairan bertekanan（℃） |
-30～+80 |
||||||||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||||||||
|
Memperbaiki posisi |
opsional |
||||||||
|
Berat (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fitur:
▶ Sambungan subpelat
▶ Penutupan bebas kebocoran dalam satu arah
Aplikasi:
Katup periksa RVP 8 terutama digunakan pada saluran keluar pompa sebagai katup tekanan balik dan katup bypass.
Check valve RVP 8 mempunyai tugas, sebaiknya menutup aliran bebas kebocoran dalam satu arah dan memungkinkan aliran bebas dalam arah yang berlawanan. Pada dasarnya terdiri dari housing (1), poppet (2), pegas kompresi (3), dan kursi pegas (4). Pukulan si kecil (2), yang dipandu olehnya
diameter luar, dibatasi oleh penghentian mekanis. Pegas kompresi internal (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) menahan si kecil (2) pada posisi tertutup meskipun tidak ada aliran yang melalui katup.
Simbol
Diagram struktur
①Perumahan ②Poppet ③Pegas ④Kursi pegas
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara
3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.
4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum di buku contoh
5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8/
6. Permukaan akhir potongan kawin harus 0,01/100mm.
