Pernah menyaksikan truk sampah bekerja dan bertanya-tanya:"Bagaimana dia tahu cara mengangkat wadahnya terlebih dahulu, lalu memiringkannya dengan sempurna?"Atau mungkin Anda pernah melihat robot pabrik bekerja dengan urutan sempurna dan berpikir,“Apa yang membuat mereka begitu terkoordinasi?”
Jawabannya mungkin mengejutkan Anda - seringkali merupakan perangkat sederhana namun brilian yang disebut katup urutan tekanan. Dan di akhir panduan ini, Anda akan memahami dengan tepat bagaimana "otak mekanis" ini menjaga dunia kita tetap berjalan lancar.

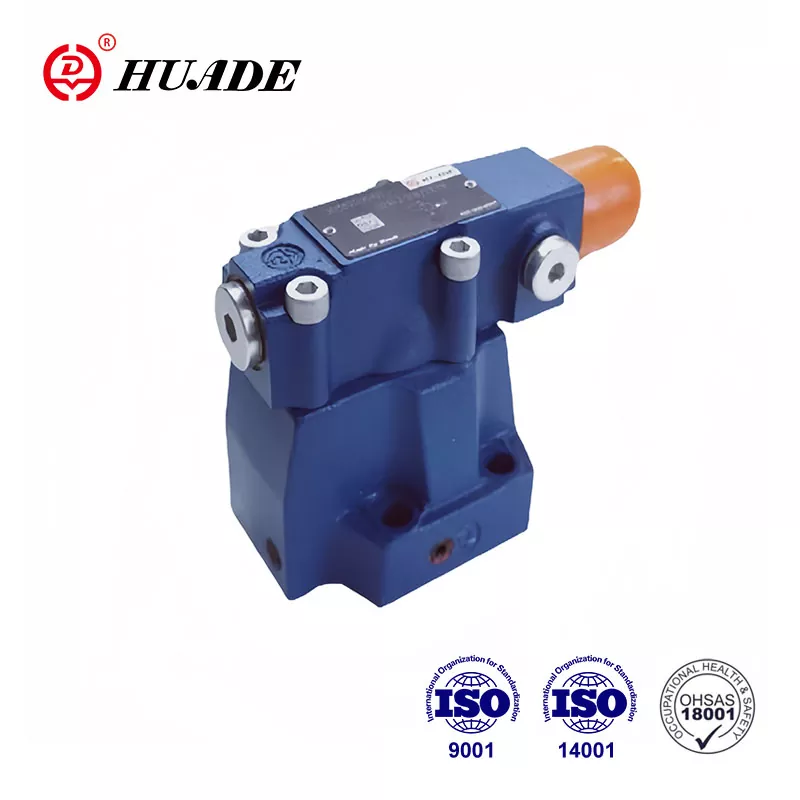

Apa itu Katup Urutan Tekanan? (Jawaban Sederhana)
Katup urutan tekanan (bagian darikatup pengatur tekanansistem) seperti alampu lalu lintas pintar untuk sistem hidrolik. Sama seperti lampu lalu lintas yang mengontrol kapan mobil dapat melaju, katup ini mengontrol kapan bagian-bagian mesin yang berbeda dapat mulai bekerja.
Inilah ide kuncinya:Itu tetap tertutup (lampu merah) sampai tekanan mencapai tingkat tertentu, kemudian terbuka (lampu hijau) untuk membiarkan cairan hidrolik mengalir ke komponen berikutnya. Ini menciptakan pengurutan otomatis tanpa memerlukan komputer atau kontrol listrik.
Contoh Singkat:
Pikirkan tentang membuat sandwich selai kacang:
Langkah 1:Siapkan roti (tindakan utama)
Tunggu:Pastikan roti diposisikan dengan benar
Langkah 2:Tambahkan selai kacang (tindakan sekunder)
Katup urutan tekanan melakukan hal yang sama untuk mesin - memastikan Langkah 1 selesai sepenuhnya sebelum Langkah 2 dimulai.
Mengapa Mesin Anda Membutuhkan Katup Urutan Tekanan
Ingin tahu mengapa kita tidak bisa membiarkan semuanya terjadi sekaligus? Inilah mengapa pengurutan yang tepat itu penting:
Tanpa kontrol urutan, Anda akan mengalami kekacauan. Bayangkan jika transmisi mobil Anda mencoba berpindah gigi saat mesin masih hidup, atau jika printer 3D mulai mencetak sebelum kasur dipanaskan. Hal itulah yang terjadi pada sistem hidrolik tanpa pengurutan yang tepat.
Kasus Bisnis (Mengapa Insinyur Menyukainya):
Tidak diperlukan listrik- Bekerja di lingkungan yang mudah meledak di mana perangkat elektronik rusak
Keandalan antipeluru- Lebih sedikit komponen berarti lebih sedikit kegagalan (masa pakai tipikal: 10+ tahun)
Penghematan biaya- Dapat menggantikan sistem PLC seharga $5.000 dengan katup seharga $200
Kesederhanaan perawatan- Kebanyakan teknisi dapat menyervisnya dengan peralatan dasar
Pertanyaan sebenarnya:Apakah Anda lebih suka mempercayai program komputer atau perangkat mekanis sederhana di lingkungan yang kotor dan bertekanan tinggi? Insinyur paling berpengalaman selalu memilih mekanik.
Bagaimana Cara Kerja Katup Urutan Tekanan?
Prinsip kerjanya sebenarnya cukup sederhana:
Proses Dasar:
Tindakan utama dimulai- Silinder atau motor pertama mulai bekerja
Tekanan meningkat- Ketika tindakan pertama selesai, fluida berhenti bergerak dan tekanan meningkat
Katup terbuka- Setelah tekanan mencapai titik setel (misalnya 400 PSI), katup sequence terbuka
Tindakan sekunder dimulai- Cairan mengalir ke silinder atau motor kedua
Anggap saja seperti bendungan di sungai. Bendungan (katup urutan) menahan air sampai ketinggian (tekanan) air menjadi cukup tinggi. Kemudian membuka pintu gerbang agar air mengalir ke hilir.
Bagian Penting (Apa yang Ada di Dalam):
Badan katup- Perumahan utama (seperti rumah)
Musim semi- Mengatur "tekanan pemicu" (seperti kunci pintu)
Sekrup penyesuaian- Tombol tekanan Anda (seperti termostat)
Port pembuangan eksternal- Menjaga pembacaan tetap akurat (seperti lubang pelepas tekanan)
Untuk tip:Saluran pembuangan eksternal sangat penting - tanpanya, tekanan balik dapat mengelabui katup agar terbuka pada waktu yang salah. Selalu tentukan saluran pembuangan eksternal dalam desain sistem Anda.
Jenis Katup Urutan Hidraulik: Mana yang Anda Butuhkan?
Bingung memilih tipe yang mana? Inilah rincian yang akan menyelamatkan Anda dari kesalahan yang merugikan.
[Bandingkan dengan yang lainjenis katup pengatur tekanan]
1. Katup Urutan Hidraulik Kerja Langsung
Anggap saja sebagai:Pintu pegas sederhana
Waktu respons:Secepat kilat (2-10 milidetik)
Kisaran tekanan:Biasanya hingga 5.000 PSI
Biaya:Ramah anggaran ($50-$300)
Terbaik untuk:Peralatan seluler kecil, aplikasi siklus cepat
Kelemahan:Bisa menjadi "gelisah" pada tekanan tinggi
2. Katup Urutan Tekanan yang Dioperasikan Pilot
Anggap saja sebagai:Sistem dua tahap yang canggih
Waktu respons:Lebih lambat namun stabil (≈100 milidetik)
Kisaran tekanan:Hingga 10.000+ PSI
Biaya:Investasi lebih tinggi ($200-$1,500)
Terbaik untuk:Mesin press industri besar, manufaktur presisi
Keuntungan:Stabilitas yang kokoh dalam berbagai kondisi
Mana yang harus Anda pilih?Jika Anda membutuhkan kecepatan dan kesederhanaan, lakukan akting langsung. Jika Anda membutuhkan presisi dan menangani arus tinggi, yang dioperasikan dengan pilot adalah jawaban Anda.
Aplikasi Katup Urutan Tekanan: Di Mana Anda Akan Menemukannya Bekerja
Penasaran di mana sebenarnya katup ini bekerja? Mereka ada di mana-mana - Anda mungkin menjumpainya setiap hari tanpa menyadarinya.
Manufaktur & Peralatan Industri
Pusat permesinan CNC:Jepit benda kerja → mulai memotong → tarik kembali alat
Cetakan injeksi:Tutup cetakan → suntik plastik → keluarkan bagian
Pengepres hidrolik:Posisikan material → berikan tekanan → lepaskan dan keluarkan
Aplikasi Mesin Seluler
Truk sampah:Angkat wadah → angkat dan buang → kembali ke posisinya
Peralatan konstruksi:Pasang cadik → angkat beban → tarik kembali boom
Mesin pertanian:Naikkan implementasi → aktifkan PTO → mulai operasi
Sistem Khusus
Kontrol silinder teleskopik:Perpanjang bagian dalam urutan yang benar untuk kelancaran pengoperasian
Sistem hidrolik multi-tahap:Koordinasikan beberapa aktuator tanpa kontrol elektronik
Polanya?Kapan pun Anda melihat peralatan hidrolik bekerja dengan sempurna, kemungkinan ada katup sekuens yang mengatur pertunjukan tersebut.
Apa Perbedaan Katup Urutan Tekanan dengan Katup Lainnya?
Sangat mudah untuk mengacaukan katup urutan tekanan dengan katup serupa lainnya. Inilah cara membedakannya.
[Pelajari lebih lanjut tentangfungsi katup pelepas]
Katup Urutan vs. Katup Pelepas
| Fitur | Katup Urutan | katup pelepas |
|---|---|---|
| Tujuan | Mengontrol urutan operasi | Melindungi sistem dari tekanan tinggi |
| Keadaan bawaan | Tertutup | Tertutup |
| Saat terbuka | Pada tekanan yang ditetapkan untuk memulai tindakan selanjutnya | Hanya ketika tekanan menjadi terlalu tinggi |
| Kemana perginya cairan | Ke aktuator berikutnya | Kembali ke tangki |
Katup Urutan vs. Katup Pengurang
| Fitur | Katup Urutan | Katup Pengurang |
|---|---|---|
| Keadaan bawaan | Biasanya tertutup | Biasanya terbuka |
| Apa yang dipantaunya | Tekanan masuk | Tekanan keluar |
| Tujuan | Mulai operasi berikutnya | Batasi tekanan hilir |
Panduan Pemilihan Katup Urutan Hidraulik: Lakukan dengan Benar pada Kali Pertama
Bosan menebak katup mana yang berfungsi? Inilah proses seleksi langkah demi langkah Anda:
Langkah 1: Ketahui Persyaratan Sistem Anda
Tekanan sistem maksimum:Katup harus menangani 25% di atas tekanan tertinggi Anda
Laju aliran sirkuit sekunder:Hitung GPM yang dibutuhkan (katup harus menangani 20% lebih banyak)
Akurasi yang diperlukan:±50 PSI untuk penggunaan umum, ±10 PSI untuk pekerjaan presisi
Kebutuhan waktu tanggap:Cepat (<50ms) atau stabil (>100ms)
Langkah 2: Pemeriksaan Realitas Lingkungan
Tanyakan pada diri Anda pertanyaan-pertanyaan ini:
Berapa kisaran suhunya? (Segel standar berfungsi -10°F hingga +200°F)
Seberapa kotor lingkungannya? (Pertimbangkan resistensi kontaminasi)
Jenis cairan hidrolik apa? (Minyak bumi, sintetis, berbahan dasar bio?)
Adakah kekhawatiran akan atmosfer yang mudah meledak? (Mungkin memerlukan sertifikasi khusus)
Langkah 3: Hitung Ukuran Katup Anda
Rumus sederhana untuk kapasitas aliran:
Cv yang diperlukan = Laju Aliran (GPM) ÷ √(Penurunan Tekanan melintasi katup)
Contoh:Aliran sekunder 20 GPM dengan kebutuhan penurunan tekanan 100 PSI yang tersedia Cv = 20 ÷ √100 = 2,0
Untuk tip:Selalu ukur katup Anda 20-30% lebih besar dari perhitungan untuk menghindari pengoperasian pada kapasitas maksimum.
Tip Pemasangan Katup Urutan Tekanan: Hindari Kesalahan yang Mahal
Siap untuk menginstal tetapi khawatir salah? Ikuti pedoman yang telah teruji di lapangan berikut:
Parameter Pengaturan Penting
Atur perhitungan tekanan:Beban primer + margin keamanan 50-100 PSI
Koordinasi katup pelepas:Atur katup pelepas 150-200 PSI di atas katup urutan
Sambungan saluran eksternal:Selalu sambungkan ke tangki (jangan pernah mencolokkan port ini!)
Orientasi pemasangan:Ikuti spesifikasi pabrikan (biasanya posisi apa pun OK)
Urutan Instalasi Yang Berfungsi
Pemeriksaan pra-instalasi:Verifikasi semua port dan koneksi
Pasang katup:Gunakan spesifikasi torsi yang tepat (biasanya 15-25 ft-lbs untuk fitting)
Atur tekanan awal:Mulai dari yang rendah, sesuaikan ke atas selama pengujian
Siklus pengujian:Jalankan beberapa siklus lengkap sebelum penyesuaian akhir
Menyempurnakan:Sesuaikan tekanan yang disetel untuk kinerja optimal
Kesalahan pemula yang umum:Menetapkan tekanan terlalu tinggi pada awalnya. Selalu mulai dari yang rendah dan tingkatkan - lebih mudah meningkatkan tekanan daripada memperbaiki peralatan yang rusak.
Pemecahan Masalah Katup Urutan: Perbaiki Masalah dengan Cepat
Sistem tidak diurutkan dengan benar? Inilah peta jalan diagnostik Anda:
Masalah #1: Tindakan Sekunder Tidak Dapat Dimulai
Gejala:Silinder primer menyelesaikan langkah, tetapi silinder sekunder tidak pernah aktif
Diagnosis cepat:Periksa pengukur tekanan sistem selama penyelesaian langkah primer
Solusi (dalam urutan kemungkinan):
Tekanan set katup urutan bawah
Bersihkan saluran pembuangan yang tersumbat
Ganti pegas yang lemah atau rusak
Pastikan katup pelepas tidak terbuka terlalu dini
Masalah #2: Aktivasi Sekunder Dini
Gejala:Kedua tindakan tersebut berusaha terjadi secara bersamaan
Akar penyebab:Atur tekanan terlalu rendah ATAU lonjakan tekanan yang tidak terduga
Perbaiki strategi:Tingkatkan tekanan yang disetel sebanyak 25 PSI hingga urutan yang tepat tercapai
Masalah #3: Pengoperasian yang Tidak Menentu atau Bising
Apa yang akan Anda dengar/lihat:Berceloteh, bergetar, bersepeda tidak konsisten
Tersangka biasa:Cairan yang terkontaminasi, udara dalam sistem, komponen internal yang aus
Rencana aksi:
Periksa kebersihan cairan (harus ISO 18/16/13 atau lebih baik)
Keluarkan udara dari semua titik tinggi
Jika masalah terus berlanjut, bangun kembali atau ganti katup
Tip diagnostik darurat:Jika Anda kehilangan waktu produksi, lewati katup urutan untuk sementara dan operasikan secara manual saat memesan suku cadang.
Perawatan Katup Urutan Tekanan: Maksimalkan Investasi Anda
Ingin menghindari downtime yang tidak terduga? Strategi perawatan berikut akan menjaga katup Anda tetap berfungsi selama beberapa dekade:
Rutinitas Inspeksi 90 Hari
Pemeriksaan visual:Cari kebocoran eksternal, korosi, perlengkapan longgar
Verifikasi tekanan:Pastikan tekanan yang disetel belum menyimpang (toleransi ±25 PSI)
Analisis cairan:Periksa tingkat kontaminasi dan kondisi cairan
Penghitungan siklus:Lacak operasi untuk penjadwalan pemeliharaan prediktif
Tugas Pemeliharaan Tahunan
Siram sistem lengkap:Ganti filter dan cairan hidrolik
Kalibrasi katup:Atur ulang tekanan ke spesifikasi asli
Inspeksi segel:Periksa keausan sebelum gagal total
Pengujian kinerja:Verifikasi waktu respons dan keakuratan tekanan
Realitas anggaran pemeliharaan:Menghabiskan $200/tahun untuk pemeliharaan preventif biasanya menghemat $2.000+ untuk perbaikan darurat dan kehilangan produksi.
Tip perawatan yang cerdas:Jaga agar katup cadangan tetap dikonfigurasi dan siap. Ketika masalah muncul, tukar katup dan bangun kembali unit yang gagal secara offline - waktu henti minimal, produktivitas maksimum.
Tren Teknologi Sequence Valve: Apa yang Akan Terjadi Selanjutnya
Ingin tahu apakah katup sekuens akan menjadi usang? Inilah yang diketahui orang dalam industri:
Integrasi Katup Urutan Cerdas
Sensor IoT:Pantau siklus, suhu, dan penyimpangan tekanan
Analisis prediktif:AI memprediksi kegagalan 30-60 hari sebelumnya
Diagnostik jarak jauh:Periksa kesehatan katup dari ponsel Anda
Kenyataan biaya:Katup pintar harganya 2-3x lebih mahal tetapi dapat mengurangi biaya perawatan hingga 40%
Bahan dan Desain Tingkat Lanjut
Teknologi pelapisan nano:Memperpanjang umur segel hingga 300-500%
Badan katup komposit:Bobot lebih ringan, ketahanan korosi lebih baik
Bagian dalam dengan gesekan rendah:Mengurangi kehilangan energi sebesar 15-25%
Debat Elektronik vs. Mekanis
Keuntungan kontrol elektronik:Dapat diprogram tanpa batas, presisi, dan kaya data
Keuntungan katup mekanis:Tidak diperlukan pemrograman, bekerja tanpa daya, pemecahan masalah lebih sederhana
Realitas industri:Bahkan seiring kemajuan elektronik, katup urutan mekanis mempertahankan pangsa pasar yang kuat di:
Aplikasi yang sensitif terhadap biaya
Lingkungan berbahaya
Lokasi terpencil tanpa listrik yang dapat diandalkan
Sistem sederhana di mana elektronik menambah kompleksitas yang tidak perlu
Intinya:Katup urutan tekanan tidak akan kemana-mana - mereka berevolusi menjadi lebih pintar namun tetap dapat diandalkan secara mekanis.
Langkah Anda Selanjutnya: Menerapkan Pengetahuan Ini
Siap untuk menentukan, memasang, atau memecahkan masalah katup urutan tekanan? Inilah rencana tindakan Anda:
Untuk Desainer Sistem:
Hitung kebutuhan Andamenggunakan rumus ukuran yang disediakan
Pilih jenis katupberdasarkan kebutuhan kecepatan vs. presisi
Tentukan saluran pembuangan eksternal- jangan biarkan kontraktor meremehkan hal ini
Rencanakan akses penyesuaian- teknisi akan berterima kasih nanti
Untuk Tim Pemeliharaan:
Mulailah rutinitas inspeksi 90 hari itulangsung
Stok suku cadang umum(pegas, segel, sekrup penyetel)
Dokumentasikan tekanan yang disetel saat inisebelum mereka hanyut
Operator kereta apiuntuk mengenali tanda-tanda peringatan dini
Untuk Pemecah Masalah:
Selalu periksa dasar-dasarnya terlebih dahulu- tekanan, level cairan, kondisi filter
Siapkan pengukur tekananuntuk diagnosis cepat
Ingat aturan pembuangan eksternal- Memperbaiki 60% masalah sequence valve
Pertanyaan tentang aplikasi spesifik Anda?Kebanyakan produsen katup menawarkan dukungan teknik aplikasi gratis - manfaatkan keahlian mereka.
Pemikiran terakhir:Katup urutan terbaik adalah yang dipilih dengan benar, dipasang dengan benar, dan dirawat secara teratur. Kuasai dasar-dasar ini, dan Anda tidak akan pernah mengalami masalah pengurutan yang misterius lagi.
