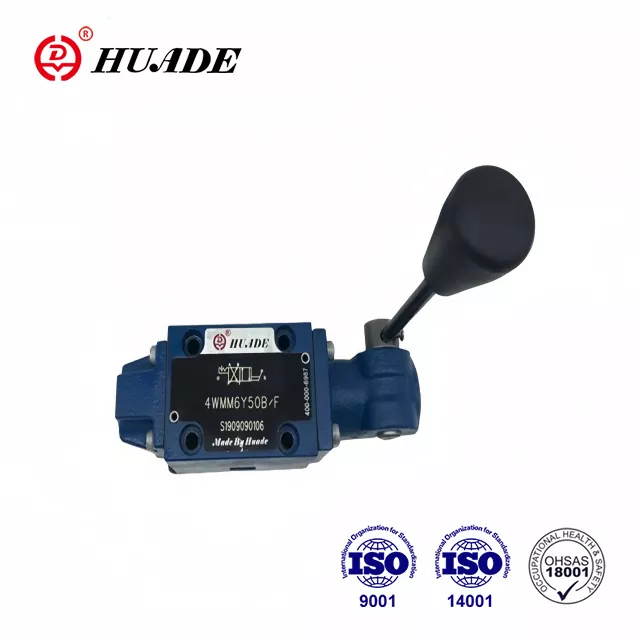

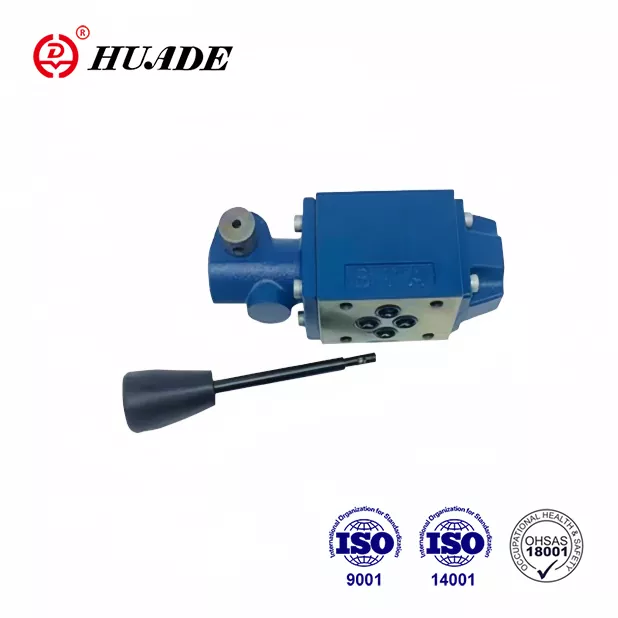

Directional Control Valve Wmm 6

Katup WMM 6 dapat sepenuhnya menggantikan dapat menggantikan model Rexroth® yang sama karena dua pengalaman kerja sama jangka panjang antara Huade dan Rexroth. Harga Huade® WMM 6 lebih masuk akal. Ini kompetitif dengan kualitas yang baik dan harga yang lebih murah. Huade mengoperasikan lebih dari 750 peralatan produksi yang diimpor dari AS, Jepang, Jerman, dan Swiss. Ini memberi tekanan besar pada kualitas dengan sistem pengujian yang sangat ketat. Pabrik telah melewati ISO9001, ISO14001, dan OH SAS18001. Ini adalah merek nasional yang andal di Cina. Katup hidrolik Huade banyak digunakan dalam industri militer dan bidang lain karena kinerja yang unggul.

Parameter Produk dari Katup Kontrol Directional WMM 6

Fitur Produk dan Aplikasi Katup Kontrol Directional WMM 6

Fitur:

▶ Katup spool terarah yang digerakkan langsung dengan tuas tangan

▶ Dengan pengembalian atau detent pegas, opsional

▶ Untuk pemasangan subplate

▶ Ukuran kecil, kapasitas aliran besar dan keandalan yang baik

▶ Pola porting ke DIN 24 340 Form A, ISO 4401 dan CETOP - RP 121H

Aplikasi:

Tipe katup directional WMM 6 dapat digunakan bersama dengan katup sandwich lainnya dengan ukuran yang sama. Ini banyak digunakan dalam mesin konstruksi, mesin kimia, mesin industri ringan, lokomotif dan industri lainnya.

Fungsi, bagian dan simbol katup kontrol arah wmm 6

Katup WMM 6 Directional adalah tuas tangan yang digerakkan dengan katup spool arah. Mereka mengontrol start, berhenti dan arah aliran.

Katup terarah pada dasarnya terdiri dari perumahan①, tuas tangan②, kolam kontrol ③, serta satu atau dua pegas kembali④. Dalam kondisi yang tidak dioperasi, spool kontrol③ ditahan di posisi netral atau awalnya dengan pegas pengembalian ④. Spool kontrol③ digerakkan melalui tuas tangan ②, ini bertindak melalui sambungan dan pin⑤ langsung ke spool kontrol ③. Dengan demikian, spool dipindahkan dari posisi istirahatnya ke posisi beralih yang diperlukan. Setelah tuas tangan ② telah dikembalikan ke posisi nol yang beralih, spool ③ dikembalikan ke posisi netral melalui pegas balik ④.

Ketik 4wmm ../ f .. (dengan detent)

Katup ini adalah 2 atau 3 katup kontrol arah arah yang dilengkapi dengan detent, yang beroperasi di semua posisi yang diaktifkan

Tampilan cutaway tipe wmm 6
