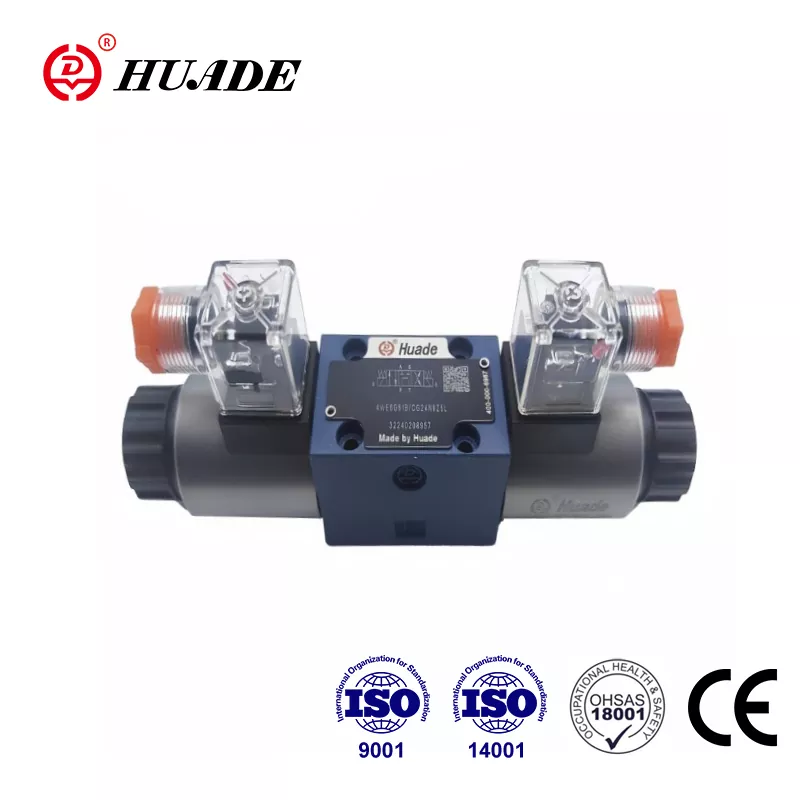

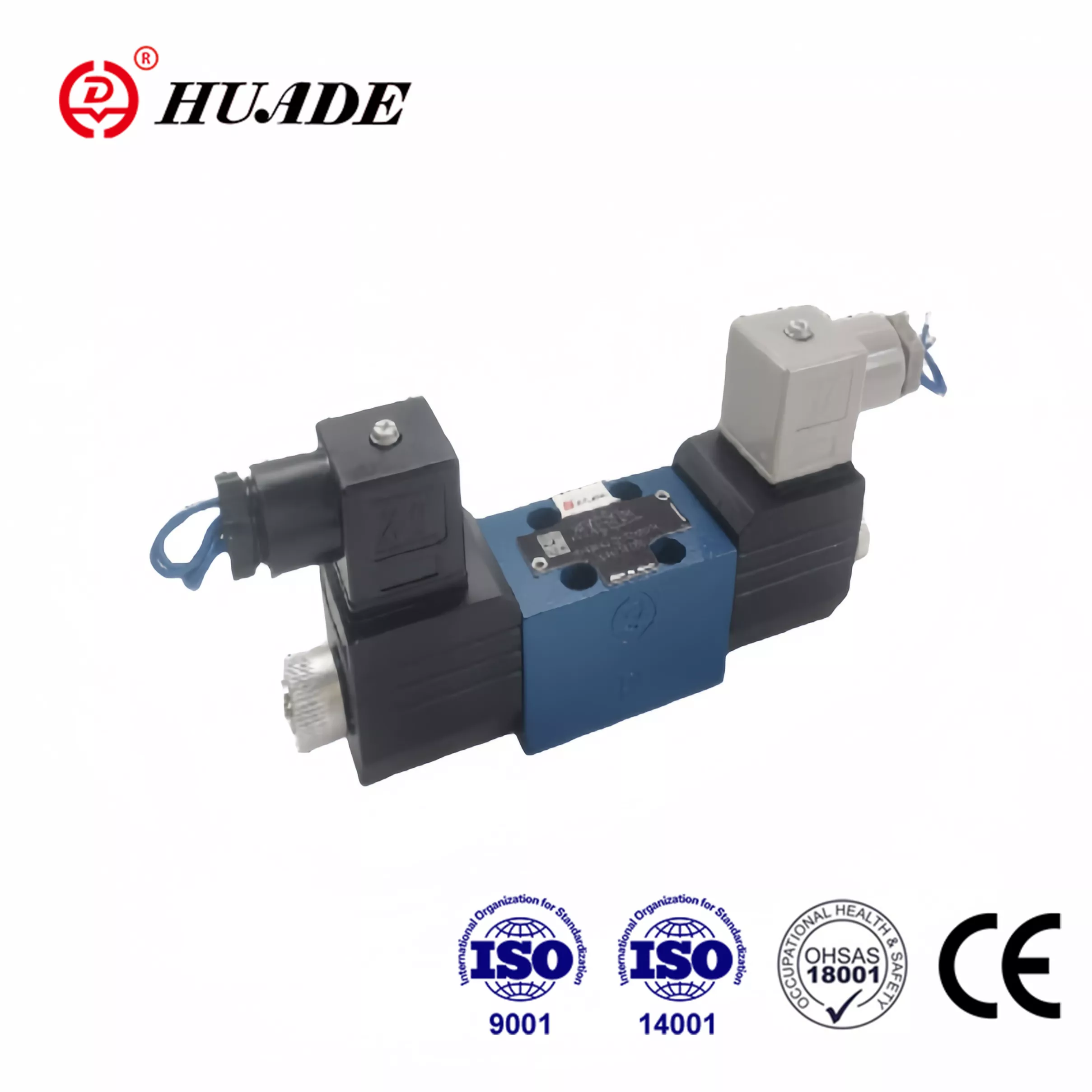

Kerja sama strategis antara pemerintah Tiongkok dan Jerman sejak tahun 1979, Huade telah memasukkan teknologi mutakhir dari Rexroth. Katup spul arah Huade® WE 4 adalah alternatif terjangkau untuk model yang sama yang ditawarkan oleh Rexroth. Huade sangat menekankan kualitas. Huade memiliki sistem pengujian yang ketat untuk memastikan bahwa setiap katup pengarah memiliki kinerja yang unggul. Seri katup solenoid telah lulus sertifikasi CE. Katup hidrolik Huade® banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, perlindungan lingkungan, pembuatan kapal, ruang angkasa, angkutan kereta api, minyak bumi dan petrokimia, industri militer dan bidang lainnya. Ini adalah merek nasional yang dapat diandalkan di Tiongkok.
|
Data teknis hidrolik |
||
|
Tekanan operasi maksimum-Port A,B,P （㎫） |
hingga 21.0 |
|
|
Pelabuhan T（㎫） |
10.0 .Dengan simbol A atau B port T harus digunakan sebagai port kebocoran |
|
|
Aliran Maks (L/mnt) |
hingga 25 |
|
|
Cairan bertekanan |
Minyak mineral atau ester fosfat |
|
|
Kisaran viskositas (mm2/s) |
2,8 hingga 500 |
|
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
|
|
Tingkat kontaminasi (㎛) |
Tingkat kontaminasi cairan hidrolik maksimum yang diizinkan menurut NAS 1638 kelas 9. Oleh karena itu kami merekomendasikan filter dengan tingkat retensi minimum β≥ 75 |
|
|
Berat (kg) |
Katup dengan 1 solenoid 0,9 |
|
|
Data teknis kelistrikan |
||
|
Tegangan yang tersedia (V) |
12.24.220.110R 220R |
|
|
Konsumsi daya (W) |
22 |
|
|
Tugas |
kontinu |
|
|
Peralihan waktu |
AKTIF (md) |
20 hingga 30 |
|
MATI (md) |
10 hingga 20 |
|
|
Maks. suhu sekitar（℃） |
+50 |
|
|
Maks. suhu koil （℃） |
+150 |
|
|
Perlindungan terhadap DIN 40 050 |
IP65 |
|
|
Frekuensi peralihan (siklus/jam) |
15000 |
|
|
Dengan sambungan listrik konduktor pelindung (PE ) harus disambungkan sesuai dengan peraturan terkait |
||
Fitur:
▶ Katup pengarah tipe WE 4 adalah katup spul pengarah yang dioperasikan dengan solenoid
▶ Solenoida pin basah arus searah atau bolak-balik
▶ Pola porting ke ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup pengarah tipe WE 4 adalah katup spul pengarah yang dioperasikan solenoid. Mereka mengontrol awal, berhenti dan arah fluida.
Katup pengarah ini pada dasarnya terdiri dari rumahan (1), satu atau dua solenoid (2), spool kontrol (3), dan satu atau dua pegas balik (4).
Kumparan kendali (3) ditahan oleh pegas balik (4) pada posisi tengah atau awal (kecuali untuk spul penahan). Spool kontrol (3) digerakkan melalui solenoid pin basah (2). Dalam kondisi berenergi. Gaya solenoid(2) bekerja melalui pendorong (5) pada spool kontrol (3) dan menggesernya dari posisi diam ke posisi akhir yang diinginkan. Dengan demikian, pola aliran yang diperlukan dari P ke A dan B ke Tor P ke B dan A ke T dipilih. Ketika solenoid (2) dihilangkan energinya, spool kontrol (3) dikembalikan ke posisi netral
Versi ini merupakan katup pengarah dengan 2 posisi peralihan dan posisi pegas balik (4). Override manual tertutup disediakan sehingga spool kontrol (3) dapat dioperasikan tanpa
memberi energi pada solenoid.
Tampilan potongan 4WE 4-10B
Throttle kartrid
