Peran apa yang dimainkan katup terarah dalam sistem hidrolik

Pernahkah Anda menonton konstruksi menggali excavator ke tanah atau melihat truk sampah mengangkat tempat tidurnya untuk membongkar kotoran? Mesin -mesin yang kuat ini bekerja karena sistem hidrolik, dan di jantung Sistem ini adalah komponen penting yang disebut akatup terarah (Juga dikenal sebagai katup kontrol arah atau DCV).

Pikirkan katup terarah sebagai lalu lintas pengontrol sistem hidrolik. Seperti lampu lalu lintas memberi tahu mobil kapan pergi, berhenti, atau putar, katup terarah memberi tahu cairan hidrolik ke mana harus mengalir dan kapan harus bergerak. Dalam artikel ini, kami akan mengeksplorasi peran apa yang penting ini katup bermain dan mengapa mereka penting untuk membuat mesin hidrolik berfungsi dengan baik.

Apa itu katup terarah?

Katup terarah adalah perangkat mekanis yang mengontrol jalur cairan hidrolik dalam suatu sistem. Bayangkan cairan hidrolik (biasanya minyak) sebagai air mengalir melalui pipa, dan katup terarah sebagai a sakelar pintar yang bisa:

Aliran fluida langsungdari pompa bagian mesin yang berbeda
Hentikan aliran fluidaSaat dibutuhkan
Mengontrol arahcairan bergerak (maju atau mundur)
Kelola kapanBagian hidrolik dimulai atau berhenti bergerak

Katup terarah bekerja dengan memindahkan bagian internal (disebut spool atau lembab) yang membuka dan menutup berbeda jalur untuk cairan. Desain sederhana namun pintar ini memungkinkan satu katup Kontrol gerakan kompleks dalam mesin berat.

Peran utama katup arah dalam Sistem hidrolik

1. Kontrol lalu lintas untuk cairan hidrolik

Pekerjaan utama katup terarah adalah untuk bertindak seperti polisi lalu lintas untuk cairan hidrolik. Begini caranya:

Memandu aliran fluida: Itu mengarahkan oli bertekanan dari pompa ke silinder atau motor kanan
Menciptakan jalur pengembalian: Dikirim bekas cairan kembali ke tangki untuk didaur ulang
Mencegah aliran yang salah: Itu berhenti cairan dari pergi ke tempat yang tidak seharusnya

2. Kontrol Gerakan

Katup terarah memberi operator dengan tepat Kontrol atas pergerakan mesin:

Gerakan maju dan mundur: Menyukai Menempatkan mobil di drive atau terbalik
Mulai dan Hentikan Tindakan: Instan kontrol atas saat gerakan dimulai dan berakhir
Penyesuaian kecepatan: Beberapa canggih Katup dapat mengontrol seberapa cepat hal -hal bergerak

3. Manajemen Keselamatan

Katup ini memainkan peran keamanan yang penting dengan:

Menghentikan aliran fluidaselama pemeliharaan atau keadaan darurat
Mencegah gerakan yang tidak disengajaKapan mesin diparkir
Memungkinkan shutdown terkontroldari Operasi Hidrolik

4. Manajemen Energi

Katup arah pintar membantu menghemat energi oleh:

Mengurangi tekanan yang terbuangSaat Mesin tidak berfungsi
Memungkinkan pompa menganggurSaat tidak Gerakan dibutuhkan
Cairan daur ulangsecara efisien melalui sistem

Jenis katup arah

Tidak semua katup arah sama. Mesin yang berbeda membutuhkan berbagai jenis katup berdasarkan pekerjaan mereka:

Katup spool (paling umum)

Bagaimana mereka bekerja: Sepotong silinder (spool) meluncur bolak -balik di dalam tubuh katup
Terbaik untuk: Mesin kompleks itu Butuh beberapa jalur cairan
Contoh: Excavators, buldoser, mesin industri

Keuntungan:

Dapat menangani beberapa jalur cairan sekaligus
Sangat fleksibel untuk operasi yang kompleks
Baik untuk aplikasi aliran tinggi

Kerugian:

Lebih sensitif terhadap cairan kotor
Dapat mengalami kebocoran internal yang kecil
Lebih mahal untuk dirawat

Katup Poppet (sederhana tapi efektif)

Bagaimana mereka bekerja: Sepotong berbentuk kerucut mengangkat ke atas dan ke bawah untuk membuka/menutup aliran
Terbaik untuk: Tekanan tinggi Aplikasi di mana penyegelan ketat penting
Contoh: Katup pengaman, periksa katup

Keuntungan:

Penyegelan yang sangat ketat (hampir tidak ada kebocoran)
Bekerja dengan baik dengan tekanan tinggi
Kurang sensitif terhadap cairan kotor

Kerugian:

Terbatas pada jalur cairan yang lebih sederhana
Membutuhkan lebih banyak kekuatan untuk beroperasi

Periksa katup (hanya satu arah)

Tujuan khusus: Hanya memungkinkan cairan untuk mengalir dalam satu arah
Terbaik untuk: Mencegah aliran balik dan mempertahankan tekanan
Contoh: Menjaga silinder diperpanjang saat daya mati

Bagaimana katup arah dikendalikan

Katup terarah dapat dioperasikan Beberapa cara:

Kontrol manual

Metode: Tuas tangan atau kenop
Terbaik untuk: Mesin sederhana, kontrol darurat
Contoh: Peralatan pertanian kecil, tekan manual

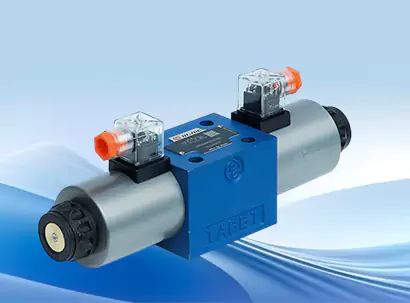

Kontrol Listrik (Solenoid)

Metode: Kumparan listrik yang bergerak katupnya
Terbaik untuk: Sistem otomatis, remote operasi
Contoh: Mesin pabrik, robot sistem

Kontrol pilot hidrolik

Metode: Sejumlah kecil hidrolik Kontrol Tekanan Katup utama
Terbaik untuk: Mesin besar dengan tinggi aliran fluida
Contoh: Excavator besar, industri tekan

Kontrol udara (pneumatik)

Metode: Udara terkompresi mengoperasikan katup
Terbaik untuk: Sistem akting cepat
Contoh: Peralatan manufaktur

Dampak pada kinerja sistem

Katup arah secara signifikan mempengaruhi seberapa baik sistem hidrolik bekerja:

Kontrol Kecepatan

Dampak Langsung: Ukuran pembukaan katup mengontrol laju aliran fluida
Hasil: Aliran lebih cepat = lebih cepat gerakan, aliran lebih lambat = gerakan lebih lambat
Keuntungan: Operator dapat menyesuaikan kecepatan untuk tugas yang berbeda

Manajemen tekanan

Peran: Katup bekerja dengan tekanan katup relief untuk mengontrol tekanan sistem
Pentingnya: Mencegah kerusakan dari terlalu banyak tekanan
Keamanan: Melindungi mahal komponen

Efisiensi Energi

Desain katup yang berbeda mempengaruhi penggunaan energi:

Katup tengah terbuka: Biarkan cairan kembali ke tangki saat tidak berfungsi (bagus untuk pendinginan)
Katup tengah tertutup: Tahan tekanan Saat tidak bekerja (menghemat energi pompa)
Katup penginderaan beban: Menyesuaikan secara otomatis menghemat energi

Waktu respons

Keuntungan hidrolik: Cairan tidak bisa dikompresi, jadi responsnya hampir instan
Kualitas katup: Katup yang lebih baik menanggapi lebih cepat dan lebih tepatnya
Aplikasi: Penting untuk presisi bekerja seperti robot operasi atau kontrol pesawat

Aplikasi dunia nyata

Katup terarah ada di mana -mana di kami Kehidupan sehari -hari:

Peralatan konstruksi

Excavator: Kontrol boom, lengan, dan gerakan ember
Buldoser: Naikkan dan Bawah Bilah
Crane: Pengangkatan kontrol dan berputar

Manufaktur

Jalur perakitan: Posisi bagian dengan tepat
Tekan: Kontrol kekuatan penekan dan waktu
Robot: Aktifkan gerakan yang tepat

Angkutan

Truk buang: Angkat dan turunkan truk tempat tidur
Truk sampah: Kontrol memadatkan dan mekanisme pengangkatan
Pesawat terbang: Kontrol roda pendaratan, flap, dan kontrol penerbangan

Pertanian

Traktor: Kontrol Implement penentuan posisi
Pemanen: Kelola pemotongan dan Sistem Pengumpulan
Irigasi: Mengontrol aliran air dan Posisi sprinkler

Masalah dan Solusi Umum

Seperti perangkat mekanis apa pun, terarah Katup dapat memiliki masalah:

Masalah Umum:

Menempel atau macet

Menyebabkan: Cairan kotor atau bagian usang
Larutan: Perubahan cairan biasa dan pembersihan
Pencegahan: Gunakan penyaringan yang tepat

Kebocoran internal

Menyebabkan: Segel usang atau tergores permukaan
Gejala: Gerakan lambat atau lemah
Larutan: Membangun kembali atau mengganti katup

Kebocoran eksternal

Menyebabkan: Segel yang rusak atau longgar koneksi
Gejala: Kebocoran cairan yang terlihat
Larutan: Ganti segel dan kencangkan koneksi

Operasi bising

Menyebabkan: Udara dalam sistem atau bagian usang
Larutan: Udara berdarah dan periksa memakai

Tips Pemeliharaan:

Jaga cairan tetap bersihdengan biasa Perubahan Filter
Periksa kebocoranselama setiap hari Inspeksi
Pantau suhu cairanke mencegah overheating
Ikuti jadwal pemeliharaan pabrikan
Operator keretapada penggunaan yang benar

Masa depan katup terarah

Teknologi membuat katup terarah lebih pintar dan lebih efisien:

Katup pintar

Sensor bawaan: Monitor tekanan, suhu, dan posisi
Diagnosis diri sendiri: Mendeteksi masalah sebelum mereka menyebabkan kegagalan
Pemantauan jarak jauh: Periksa katup kondisi dari mana saja

Bahan yang lebih baik

Pelapis lanjutan: Kurangi keausan dan Perpanjang umur
Paduan yang lebih kuat: Tangani lebih tinggi tekanan dan suhu
Pencetakan 3D: Buat lebih tepat dan desain kompak

Efisiensi Energi

Perpindahan variabel: Sesuaikan aliran Berdasarkan kebutuhan aktual
Pemulihan Energi: Menangkap dan menggunakan kembali energi dari gerakan
Kontrol yang lebih cerdas: Mengoptimalkan kinerja secara otomatis

Miniaturisasi

Katup yang lebih kecil: Pas di ruang sempit
Berat yang lebih ringan: Penting untuk peralatan seluler
Integrasi: Gabungkan banyak berfungsi dalam satu unit

Kesimpulan

Katup terarah benar -benar "Otak" dari sistem hidrolik. Mereka membuat keputusan penting tentang Di mana cairan hidrolik berjalan, saat bergerak, dan seberapa cepat itu bergerak. Tanpa Komponen -komponen penting ini, mesin modern seperti excavator, robot pabrik, Dan pesawat tidak bisa melakukan gerakan mereka yang tepat.

Memahami Peran Directional katup membantu kita menghargai rekayasa di balik mesin kuat yang kita lihat setiap hari. Dari truk sampah mengambil sampah Anda ke gedung robot mobil Anda, katup terarah bekerja di belakang layar untuk membuatnya gerakan kompleks mungkin.

Seiring kemajuan teknologi, katup terarah Terus berevolusi, menjadi lebih pintar, lebih efisien, dan lebih dapat diandalkan. Ini Evolusi menjanjikan kinerja yang lebih baik dari sistem hidrolik yang Kekuatan dunia modern kita.

Apakah Anda seorang siswa belajar tentang sistem hidrolik, teknisi yang memelihara peralatan, atau hanya ingin tahu tentang bagaimana hal -hal bekerja, memahami katup terarah memberi Anda wawasan tentang salah satu dari Teknologi terpenting dalam mesin modern.

Lain kali Anda melihat mesin hidrolik Di tempat kerja, ingatlah bahwa gerakan yang tepat dimungkinkan berkat yang rendah hati Tapi katup terarah yang perkasa - pengontrol lalu lintas yang menjaga hidrolik Cairan mengalir tepat ke mana perlu pergi, ketika perlu pergi ke sana.
