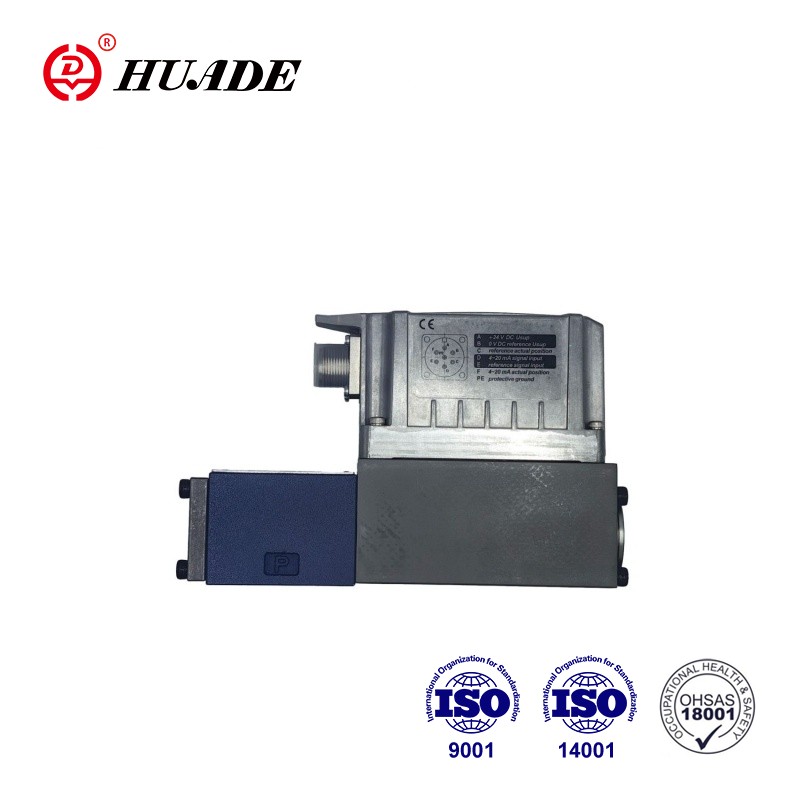

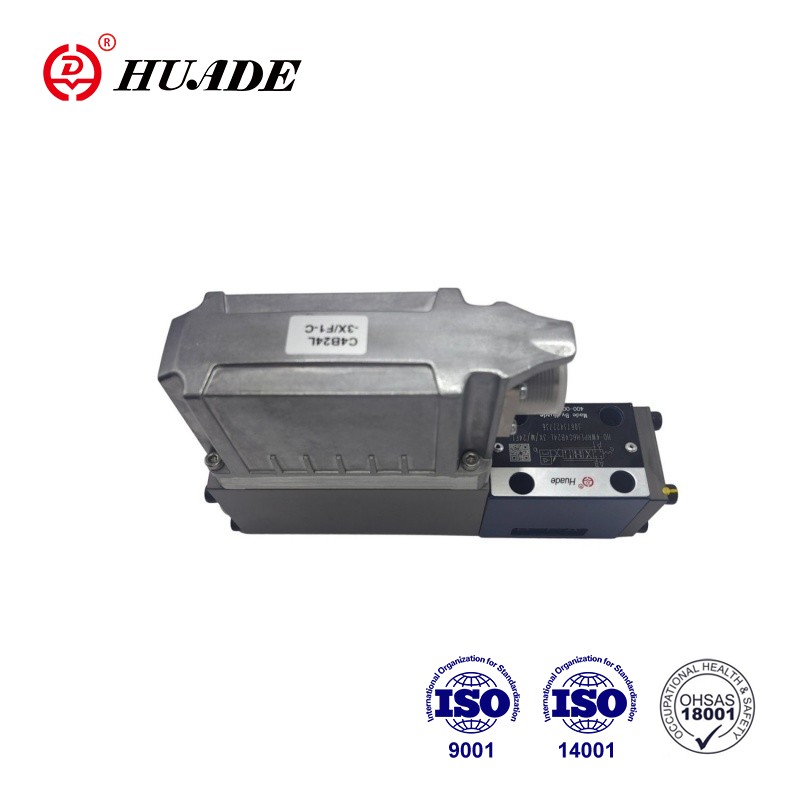

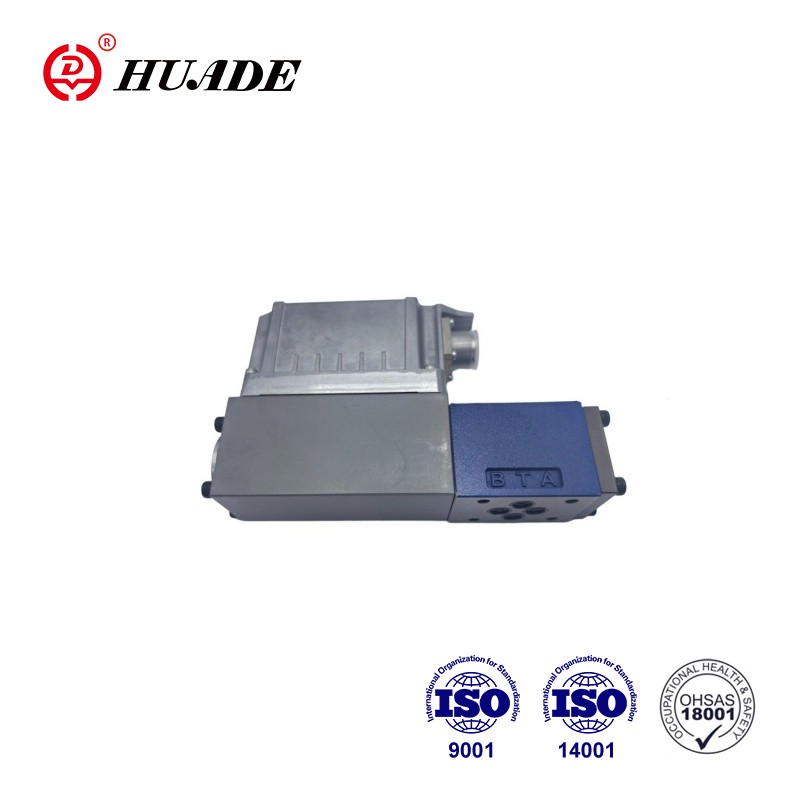

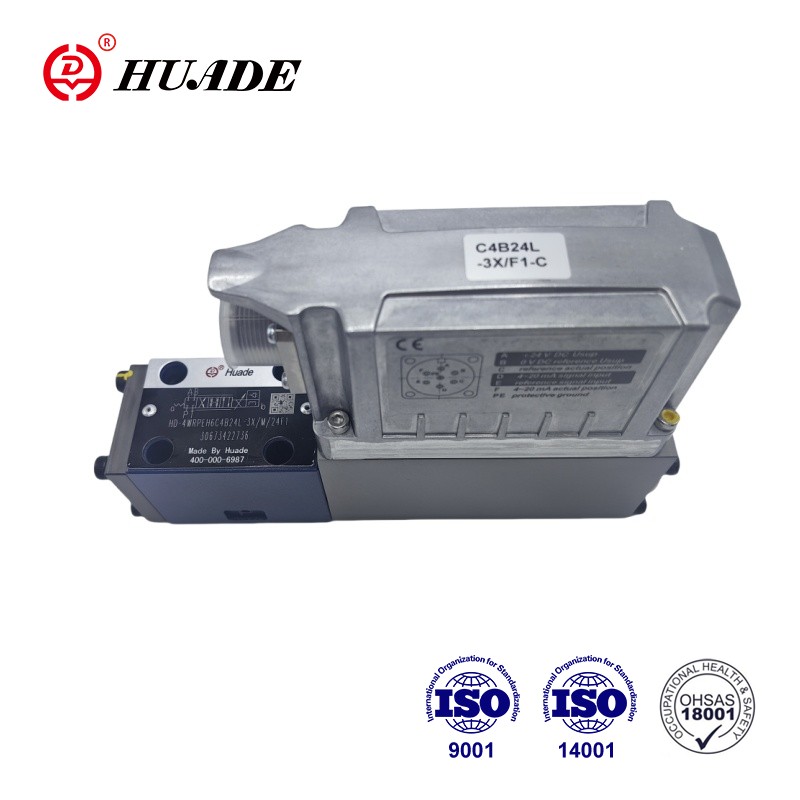

Katup tipe 4WRPEH 6-3X merupakan katup pengatur arah yang dioperasikan langsung dengan umpan balik posisi listrik dan elektronik terintegrasi (OBE). Katup servo arah proporsional 4WRPEH 6-3X merupakan katup kontrol presisi tinggi yang menggabungkan teknologi proporsional dengan teknologi servo. 4WRPEH 6-3X banyak digunakan dalam berbagai aliran proses dan pengoperasian peralatan, seperti sistem hidrolik di industri perminyakan, kimia, metalurgi, dan lainnya untuk mengontrol berbagai aliran proses dan pengoperasian peralatan.
| Data teknis | ||
| Umum | ||
| Jenis koneksi | Pemasangan subpelat | |
| Pola porting | ISO 4401-03-02-0-05 | |
| Berat (kg) | 2.9 | |
| Posisi instalasi | Setiap | |
| Kisaran suhu sekitar (°C) | –20 … +60 | |
| Suhu transportasi (°C) | –30 … +80 | |
| Waktu penyimpanan maksimum (Tahun) | 1 | |
| Kelembapan relatif maksimum (tanpa kondensasi) (%) | 95 | |
| Kelas perlindungan menurut EN 60529 | IP65 (jika konektor kawin yang sesuai dan dipasang dengan benar digunakan) | |
| Suhu permukaan maksimum (°C) | 150 | |
| Nilai MTTFD menurut EN ISO 13849 (Tahun) | 150 (untuk lebih jelasnya lihat lembar data 08012) | |
| Pengujiannya menurut DIN EN 60068-2-6 | ▶ Tanpa pelat peredam | 10...2000 Hz / maksimum 10 g / 10 siklus / 3 sumbu |
| ▶ Dengan pelat peredam 1) | 10...2000 Hz / maksimum 10 g / 10 siklus / 3 sumbu | |
| Uji kebisingan menurut DIN EN 60068-2-64 | ▶Tanpa pelat peredam | 20 … 2000 Hz / 10 gRMS / 30 g puncak / 30 mnt. / 3 sumbu |
| ▶ Dengan pelat peredam 1) | 20...2000 Hz / 10 gRMS / 30 g puncak / 24 jam / 3 sumbu | |
| Kejutan transportasi menurut DIN EN 60068-2-27 | ▶ Tanpa pelat peredam | 15 g / 11 ms / 3 guncangan / 3 sumbu |
| ▶ Dengan pelat peredam 1) | 15 g / 11 ms / 3 guncangan / 3 sumbu | |
| Kejutan menurut DIN EN 60068-2-27 | ▶ Dengan pelat peredam 1) | 35 g / 6 ms / 1000 guncangan / 3 sumbu |
| Kesesuaian | ▶ CE menurut arahan EMC 2014/30/EU, diuji menurut | EN 61000-6-2 dan EN 61000-6-3 |
| ▶ Petunjuk RoHS | 2011/65/UE | |
| Hidrolik | ||||||
| Tekanan operasi maksimum | ▶ Port A, B, P (batang) | 350 | ||||
| ▶ Pelabuhan T (batang) | 250 | |||||
| Cairan hidrolik | Lihat tabel di halaman 7 | |||||
| Kisaran viskositas | ▶ Direkomendasikan (mm2/dtk) | 20…100 | ||||
| ▶ Maksimum yang diperbolehkan (mm2/s) | 10…800 | |||||
| Kisaran suhu fluida hidrolik (dialirkan) (°C) | -20 … +70 | |||||
| Tingkat kontaminasi cairan hidrolik maksimum yang diijinkan; kelas kebersihan menurut ISO 4406 (c) | Kelas 18/16/13 3) | |||||
| Nilai aliran (∆p = 35 bar per tepi kendali) 4) (L/mnt) | 4 | 12 | 15 | 24/25 | 40 | |
| Batasan penggunaan (∆p) sehubungan dengan transisi ke failsafe (nilai berlaku untuk tepi yang dijumlahkan) | ▶ Simbol C3, C5, C (batang) | 350 | 350 | 350 | 350 | 160 |
| ▶ Simbol C1, C4 (batang) | 350 | 350 | 280 | 250 | 100 | |
Fitur:
▶Dapat diandalkan - desain yang terbukti dan kokoh
▶Aman - posisi spool kontrol yang aman dari kegagalan dalam kondisi dimatikan
▶Hemat energi - tidak memerlukan bahan bakar percontohan
▶Kualitas tinggi - spul dan selongsong kontrol dalam kualitas servo
▶Fleksibel - cocok untuk kontrol posisi, kecepatan dan tekanan
▶Tepat - sensitivitas respons tinggi dan sedikit histeresis
▶ Antarmuka IO-Link, opsional. Penggunaan katup dengan IO-Link sebagai elemen penutup hingga kategori 3, PL d menurut EN 13849-1.
Aplikasi:
Katup servo arah proporsional 4WRPEH 6-3X banyak digunakan di bidang otomasi industri, turbin angin, kontrol peralatan mesin, mesin teknik, dirgantara, pembuatan kapal, dan teknik kelautan.
Pengaturan
Katup respons tinggi HD-4WRPEH terutama terdiri dari:
▶ Rumah katup dengan spool kontrol dan selongsong dalam kualitas servo (1)
▶ Kontrol solenoid dengan transduser posisi (2)
(opsional dengan membran pelindung elektronik (5))
▶ Elektronik terpasang (OBE) (3) dengan antarmuka analog atau IO-Link (4) (opsional dengan peredam
piring (6))
Fungsi
Elektronik terintegrasi (OBE) membandingkan nilai perintah yang ditentukan dengan nilai posisi sebenarnya. Jika terjadi penyimpangan kontrol, solenoid langkah akan diaktifkan. Karena gaya solenoid yang berubah, spool kontrol disetel terhadap pegas. Penampang stroke/control spool dikontrol secara proporsional dengan nilai perintah. Jika nilai perintah disetel sebelumnya ke 0, elektronik akan menyesuaikan kumparan kontrol terhadap pegas ke posisi tengah. Dalam kondisi nonaktif, pegas tidak dikencangkan hingga maksimum dan katup berada pada posisi aman.
Fungsi keselamatan (pematian IO-Link)
Dengan mematikan tegangan suplai pada master IO-Link (Port Kelas B), pin 2 dan 5, katup IO-Link dapat dimatikan dengan aman. Setelah tegangan suplai dimatikan, spool kontrol katup diatur ke posisi aman-gagal. Untuk menjamin prasyarat hidrolik untuk penghentian keselamatan, tumpang tindih spool/selongsong kontrol juga harus dipertimbangkan.
Tumpang tindih yang cukup dijamin oleh simbol C3, C5, C4 dan C1.
Penutupan yang aman bukan merupakan bagian dari katup IO-Link dan harus diperhitungkan untuk desain mesin yang aman.
Kontrol pematian solenoid
Jika terjadi kesalahan berikut, solenoid kontrol akan dihilangkan energinya oleh elektronik terintegrasi (OBE) dan spool kontrol diatur ke posisi gagal-aman:
▶ Jatuh di bawah tegangan suplai minimum
▶ Hanya di antarmuka "F1":
– Jatuh di bawah nilai perintah arus minimum sebesar 2 mA (termasuk putusnya kabel baris nilai perintah (loop arus))
▶ Hanya di antarmuka "L1":
– Aktifkan tidak aktif, gangguan komunikasi (pengawas)
– Jika terjadi kesalahan IO-Link internal
▶ Hanya di antarmuka "C6":
– Selain itu, rilis tidak aktif
Pelat peredam "D"
Pelat peredam mengurangi amplitudo percepatan pada elektronik terpasang (frekuensi >300 Hz).
Melihat:
Penggunaan pelat redaman tidak disarankan untuk aplikasi dengan eksitasi frekuensi rendah
Membran pelindung elektronik "-967"
Untuk mencegah pembentukan kondensasi pada wadah elektronik terintegrasi (OBE), dapat digunakan membran pelindung elektronik (5).
Direkomendasikan untuk digunakan di luar kondisi standar industri dengan kelembapan udara sekitar yang tinggi dan perubahan suhu siklik yang signifikan (misalnya di luar ruangan).
Simbol dari Katup Servo Arah Proporsional 4WRPEH 6-3X
