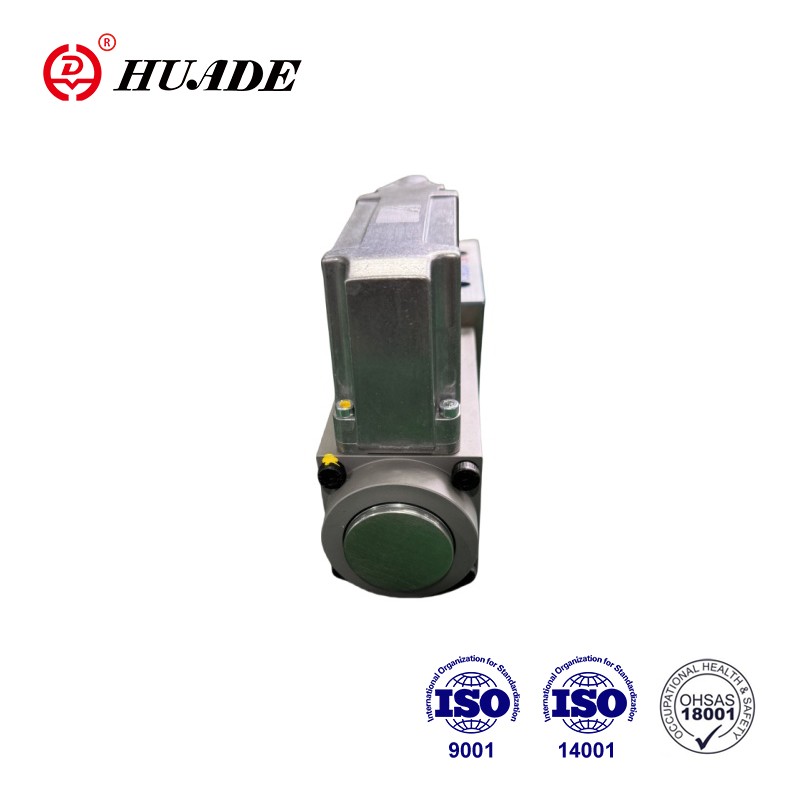

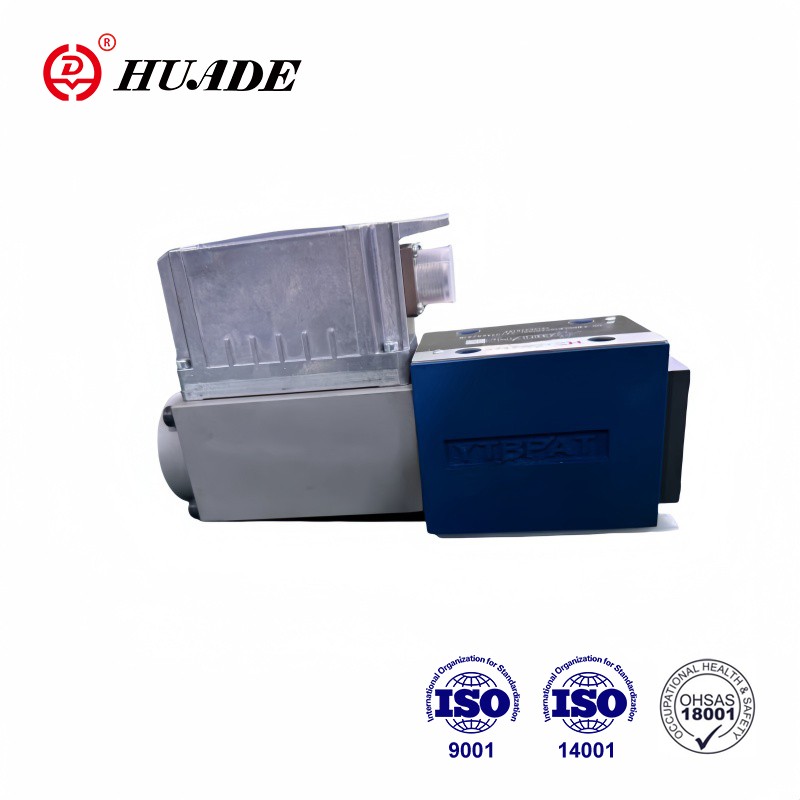

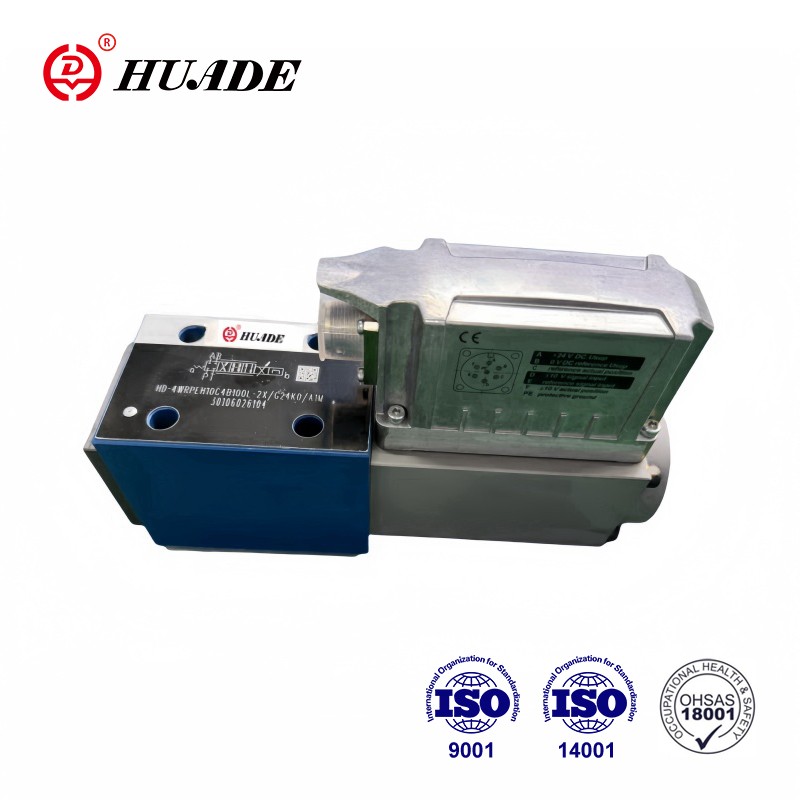

Katup 4wrpeh-2x ini adalah katup proporsional servo akting langsung dengan pengontrol sumbu digital terintegrasi dan antarmuka fieldbus. Ada dua ukuran, yaitu ukuran 6 dan ukuran 10. 4wrpeh-2x dipasang di subplate. Komponen elektronik terintegrasi dari 4wrpeh-2x membandingkan nilai kontrol yang ditentukan dengan nilai posisi aktual. Servo Valve Huade proporsional telah memenangkan reputasi besar di antara pelanggannya karena kinerja tinggi dan harga yang lebih rendah.
| Data teknis (untuk lebih jelasnya silakan lihat lembar data!) | |||
| Umum | Dari 6 | Dari 10 | |
| Posisi Insta1lation | Apa pun, disarankan untuk memprioritaskan instalasi horizontal | ||
| Pola porting | IS0 4401-03-02-05 | ||
| Kisaran suhu kerja (℃) | -20 ...+80 | ||
| Kisaran suhu sekitar (℃) | -20 ...+60 | ||
| Berat (kg) | 3 | 7.8 | |
| Hidraulik (diukur menggunakan HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Cairan hidrolik | Mematuhi DIN51524 ... 535 standar dan dapat menyediakan media lain berdasarkan permintaan | ||
| Rentang viskositas | Direkomendasikan (mm2/s) | 20 ... 800 | |
| Maksimal diterima (mm2/s) | 10 ... 800 | ||
| Suhu oli hidrolik berdering (℃) | -20 ...+60 | ||
| Tingkat kontaminasi maksimum yang diijinkan dari oli hidrolik -c1ean1ines 1evel sesuai dengan IS04406 (c) | Kelas 18/16/13 | ||
| Arah aliran | Simbol kompleks | ||
| Listrik | ||
| Faktor Durasi Siklik % | 100 (Operasi Berkelanjutan) | |
| Kelas Perlindungan Menurut EN 60529 | IP65 (jika konektor perkawinan yang cocok dan dipasang dengan benar digunakan) digunakan) | |
| Tegangan suplai | Nilai Nominal VDC | 24 |
| VDC minimum | 21 | |
| VDC maksimum | 36 | |
| Riak residu maksimum VSS | 2 (tegangan catu daya adalah 23V pada 34V) | |
| Konsumsi | Dari 6 w | Max 40 |
| Dari 10 w | Max 60 | |
Fitur:
▶ Katup contro1 terkontrol langsung NG6 dan NG10 dengan piston dan lengan kontrol kualitas servo
▶ Operasi satu sisi, posisi 4/4 gagal-aman di dimatikan
Kondisi:
-Fungsionalitas kontrol sumbu digital terintegrasi (IAC-R) untuk:
● Kontrol aliran volume
● Kontrol posisi
● Kontrol tekanan
● Fungsi P/Q.
● Lepaskan posisi/tekanan dan posisi/
Regulasi kekuasaan:
● Fungsionalitas NC (kemungkinan operasi yang berdiri sendiri)
--Analog dan antarmuka digital untuk nilai target dan aktual
● 4 x sensor analog (+/- 10 V atau 4..20 mA) atau
● Sistem pengukuran 1 x panjang (1VSS atau SSI) dan 2 analog
Sensor:
--TPoint Preset/Nilai Aktual Analog Umpan Balik (Arus atau Tegangan) atau Melalui Fieldbus
- Input/output analog/digital dapat dikonfigurasi
- Opsional Canopen, Modbus, Ethernet/IP, EtherCat, dan Profinet dan protokol bus lainnya dapat digunakan dengan PLC utama, pengontrol, komunikasi komputer Orupper
Aplikasi:
Fungsi katup servo proporsional 4wrpeh-2x adalah bahwa komponen elektronik terintegrasi membandingkan nilai kontrol yang ditentukan dengan nilai posisi aktual.
Struktur:
Katup terutama meliputi:
▷ Katup Kontrol Terkontrol Langsung dengan Piston Kontrol dan Lengan Kualitas Servo (1)
Elektromagnet proporsional dengan umpan balik perpindahan inti katup (2)
▷ Pengontrol sumbu digital terintegrasi dengan antarmuka sensor analog dan digital dan koneksi fieldbus (3)
Fungsi katup:
Dalam hal penyimpangan kontrol, koil diaktifkan. Karena perubahan gaya magnet koil. Inti katup contro1 akan menahan pegas untuk penyesuaian. Stroke spool katup dan luas penampang saat ini. Berbanding lurus dengan sinyal instruksi. Ketika nilai kontrol yang telah ditetapkan adalah 0, elemen elektronik. Sesuaikan inti katup kontrol untuk menahan gaya pegas dan pindahkan ke posisi tengah. Dalam keadaan tidak aktif, musim semi mendorong inti katup untuk dimasukkan
itu dalam posisi aman yang gagal.
-Pengontrol sumbu gerak mengimplementasikan fungsi kontrol berikut
• Kontrol aliran volume
• Kontrol posisi
• Kontrol tekanan/gaya
• Lepaskan posisi/tekanan dan kontrol posisi/kekuatan
- Nilai perintah dapat dimasukkan melalui antarmuka analog (x1) atau input melalui antarmuka bus x4
-Nilai aktual dapat dibaca melalui antarmuka analog (x1) atau diperoleh melalui antarmuka bus x4
- Parameter kontrol dapat diatur melalui bus
-Diagnosis Fault
Komponen elektronik terintegrasi memungkinkan kontrol dalam kondisi kesalahan berikut, koil kehilangan daya dan inti katup kontrol kembali ke posisi aman gagal.
• Kegagalan Daya
• Sensor pemindahan inti katup Kesalahan sirkuit terbuka
• Kegagalan komunikasi
• Sinyal Perintah 4-20MA Open Circuit Fault
• Kerusakan sensor perpindahan eksternal
• Kerusakan sensor perpindahan eksternal
