Panduan ini akan memandu Anda melalui segala hal yang perlu Anda ketahui tentang penyetelan katup-katup penting ini, dengan menggunakan istilah-istilah sederhana yang dapat dipahami oleh siapa pun.
Apa itu Katup Kontrol Aliran?
Katup pengatur aliran seperti keran untuk sistem industri. Ia mengontrol berapa banyak cairan (yang bisa berupa cairan, gas, atau bahkan campuran cair yang disebut bubur) yang bergerak melalui pipa. Dengan membuka atau menutup saluran di dalamnya, katup dapat:
- Mulai atau hentikanaliran sepenuhnya.
- Mempercepat atau memperlambataliran.
- Langsungaliran kemana ia harus pergi.
- Melindungisistem dari terlalu banyak tekanan.
Anda dapat menemukan katup ini di berbagai tempat, mulai dari pembangkit listrik dan fasilitas pengolahan air hingga sistem pemanas dan pendingin di gedung-gedung besar.
Jenis Umum Katup Kontrol Aliran
Tidak semua katup sama. Berikut adalah beberapa jenis kunci:
- Katup Jarum:Ini bagus untuk kontrol yang sangat presisi dan disetel dengan baik, terutama pada pipa yang lebih kecil.
- Katup Globe:Baik untuk memulai, menghentikan, dan membatasi (menyesuaikan) aliran.

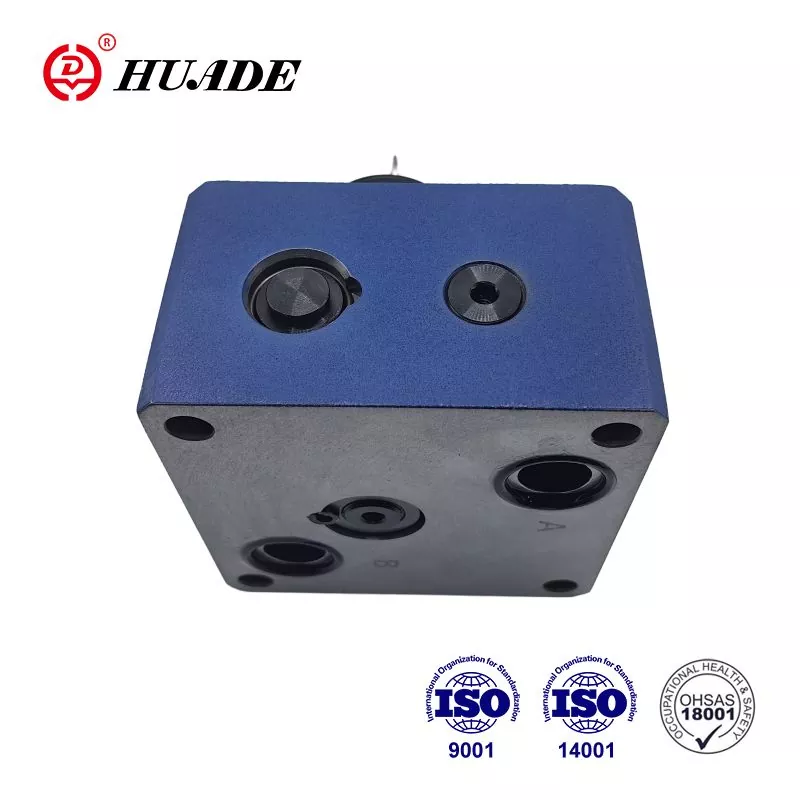

- Katup Kompensasi Tekanan:Jenis katup cerdas yang menjaga laju aliran tetap stabil, meskipun tekanan sistem berubah. Ini sangat penting untuk alat berat yang memerlukan kecepatan konsisten.
- Katup On/Off (Gerbang, Bola, Kupu-Kupu):Katup ini dirancang untuk terbuka penuh atau tertutup penuh. Ini bukan pilihan terbaik untuk penyesuaian aliran yang tepat.
Panduan Langkah demi Langkah untuk Menyesuaikan Katup Kontrol Aliran
Menyesuaikan katup mengubah ukuran bukaan yang dilewati fluida. Bukaan yang lebih kecil berarti lebih sedikit aliran, dan bukaan yang lebih besar berarti lebih banyak aliran. Cara Anda melakukan penyetelan bergantung pada apakah katupnya manual, pneumatik (bertenaga udara), atau elektrik.
1. Menyesuaikan Katup Manual
Katup manual adalah yang paling sederhana. Anda menyesuaikannya dengan tangan menggunakan roda, kenop, atau sekrup.
Untuk Katup Jarum:
- Temukan sekrup penyetel.
- Balikkansearah jarum jamuntuk membuat bukaan lebih kecil dan mengurangi aliran.
- Balikkanberlawanan arah jarum jamuntuk membuat bukaan lebih besar dan meningkatkan aliran.
- Lakukan putaran kecil (seperti 1/8 lingkaran penuh) dan perhatikan bagaimana sistem merespons.
- Setelah Anda melakukannya dengan benar, kencangkan mur pengunci agar tidak berubah secara tidak sengaja.
Untuk Katup Globe:
- Gunakanroda tanganuntuk memindahkan steker internal ke atas atau ke bawah.
- Memutarnya akan menempatkan steker di antara terbuka penuh dan tertutup penuh untuk mendapatkan laju aliran yang Anda inginkan.
2. Menyesuaikan Katup Pneumatik (Bertenaga Udara).
Katup pneumatik menggunakan udara bertekanan untuk bergerak. Penyesuaiannya sering kali melibatkan pengendalian aliran udara ke aktuator katup (bagian yang menggerakkannya secara fisik).
- Temukansekrup penyesuaianpada aktuator.
- Putar sekrupnyaberlawanan arah jarum jamuntuk membiarkan lebih banyak udara masuk, yang membuat katup membuka atau menutup lebih cepat.
- Beberapa katup pneumatik modern memiliki tampilan digital yang memudahkan pengaturan dan pengulangan aliran sesuai kebutuhan.
- Selalu kunci kenop penyesuaian setelah selesai.
3. Menyesuaikan Katup Listrik
Katup listrik menggunakan motor listrik (aktuator) untuk melakukan penyesuaian. Ini seringkali merupakan cara yang paling tepat dan dapat dikontrol oleh komputer.
Penyesuaian Kenop/Sekrup Sederhana:
Beberapa katup listrik memiliki kenop sederhana yang dapat Anda putar searah jarum jam untuk mengurangi aliran dan berlawanan arah jarum jam untuk meningkatkannya.
Penyesuaian Berbasis Perangkat Lunak:
- Untuk sistem berteknologi tinggi, Anda menghubungkan laptop ke aktuator katup.
- Dengan menggunakan perangkat lunak khusus, Anda dapat memberi tahu katup seberapa jauh katup harus dibuka atau ditutup.
- Anda dapat menetapkan batasan, menentukan apa yang terjadi jika kehilangan sinyal, dan mendapatkan kontrol yang sangat tepat. Hal ini biasa terjadi di lingkungan industri yang kompleks.
Catatan Teknis: Bagaimana Pembukaan Katup Mempengaruhi Laju Aliran
Bagi para insinyur dan pembeli teknis, akan sangat membantu jika memahami angka-angka di balik penyesuaian tersebut. Laju aliran bukan hanya tentang seberapa banyak Anda membuka katup; itu juga tergantung pada perbedaan tekanan di katup.
- Unit Aliran:Aliran biasanya diukur dalam GPM (Gallon Per Menit) atau L/mnt (Liter per Menit).
- Nilai Cv:Setiap katup mempunyai nilai yang disebut Koefisien Aliran (Cv). Angka ini menunjukkan berapa GPM air yang akan mengalir melalui katup ketika katup terbuka penuh dengan penurunan tekanan 1 PSI. Cv yang lebih tinggi berarti kapasitas aliran yang lebih tinggi. Setara metriknya adalah nilai Kv.
- Menyatukannya:Saat Anda menyetel katup pengatur aliran, Anda mengubah nilai Cv efektifnya pada posisi tersebut. Untuk mencapai laju aliran target, Anda perlu memperhitungkan tekanan sistem. Misalnya, jika Anda memerlukan aliran 20 GPM dalam sistem dengan penurunan tekanan 50 PSI, Anda akan memutar pegangan katup secara perlahan dan mengamati pengukur aliran hingga mencapai target Anda. Penyesuaian kecil dan bertahap selalu merupakan pendekatan terbaik.
Keselamatan Pertama! Aturan Penting untuk Menyetel Katup
Bekerja dengan sistem industri bisa berbahaya. Selalu ikuti aturan keselamatan berikut:
- JANGAN PERNAH menyetel katup saat sistem berada di bawah tekanan.Hal ini sangat berbahaya dan dapat menyebabkan cedera serius.
- Selalu turunkan tekanan sistem terlebih dahulu.Ikuti prosedur penguncian/penandaan di tempat kerja Anda untuk memastikan tidak ada orang yang dapat mengaktifkannya kembali saat Anda bekerja.
- Kenakan perlengkapan keselamatan yang tepat,seperti sarung tangan dan kacamata pengaman.
- Jangan gunakan kunci inggris atau cheater barpada handwheel kecuali instruksi pabriknya menyatakan tidak apa-apa. Anda bisa merusak katupnya.
- Lakukan penyesuaian secara perlahan dan bertahapuntuk menghindari perubahan mendadak yang dapat merusak sistem.
Masalah Umum dan Cara Memperbaikinya
Bahkan dengan penyesuaian yang sempurna, masih ada yang salah. Berikut beberapa masalah umum:
- Aliran Tidak Konsisten:Hal ini dapat disebabkan oleh kotoran pada katup, komponen yang aus, atau penyetelan yang buruk.Memperbaiki:Bersihkan katup dan periksa bagian yang aus.
- Kebocoran:Biasanya disebabkan oleh segel yang sudah tua dan sudah usang.Memperbaiki:Ganti segelnya.
- Katup Menempel:Kotoran, karat, atau kurangnya pelumasan dapat menyebabkan katup macet.Memperbaiki:Bersihkan dan lumasi katup.
- Suara keras:Hal ini bisa menjadi pertanda adanya masalah serius seperti kavitasi (ketika gelembung kecil pecah dengan kekuatan besar), yang dapat merusak katup.Memperbaiki:Hal ini sering kali berarti ukuran atau jenis katup tidak tepat untuk pekerjaan tersebut. Konsultasikan dengan ahlinya.
Mengapa Penyesuaian yang Tepat Itu Penting
Meluangkan waktu untuk menyetel katup pengatur aliran dengan benar memiliki manfaat besar:
Dengan memahami sistem Anda dan mengikuti langkah-langkah ini, Anda dapat memastikan katup kontrol aliran Anda berfungsi dengan sempurna, menjaga pengoperasian Anda tetap aman dan efisien.
