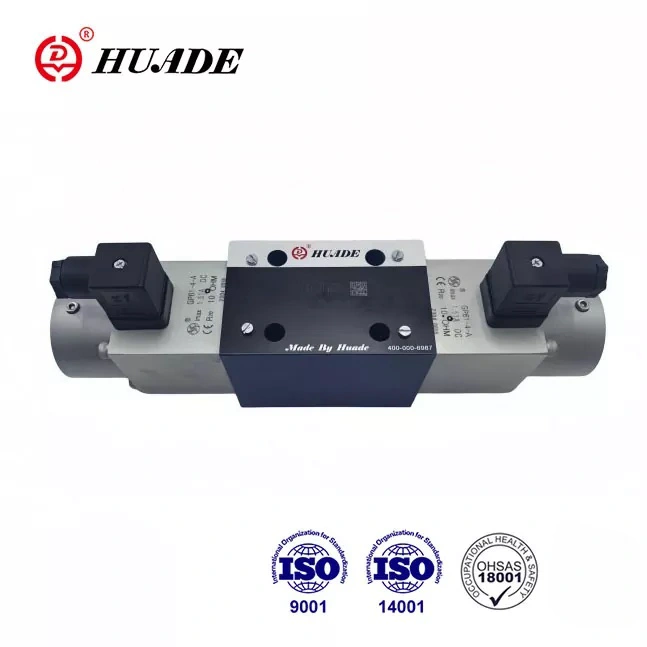

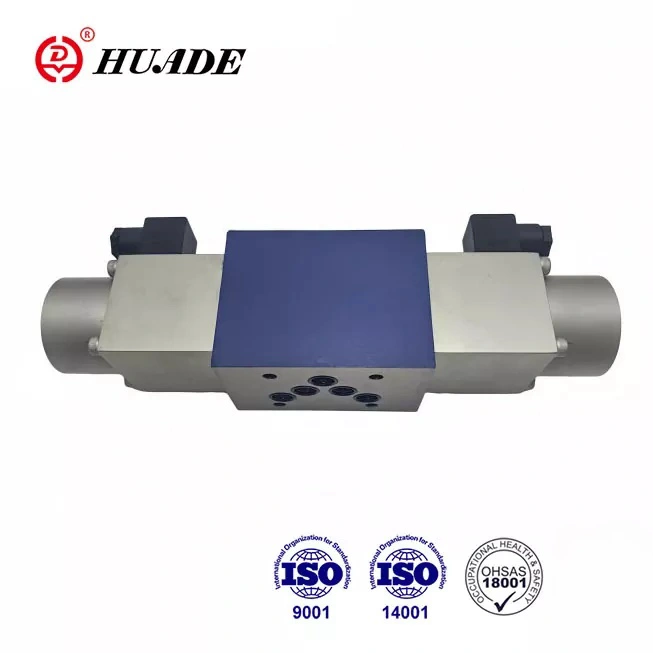

Katup kontrol arah tipe 4WRA dioperasikan langsung melalui solenoida proporsional. Mereka banyak digunakan di berbagai lingkungan hidrolik industri yang memerlukan kontrol arah dan aliran. Berkat dua kolaborasi jangka panjang, katup arah proporsional Huade® dapat menandingi produk yang sama yang ditawarkan oleh Rexroth dalam hal kinerja. Harga produk ini relatif lebih rendah.
|
Data hidrolik |
|||
|
Ukuran |
6 |
10 |
|
|
Tekanan operasi (Mpa) |
pelabuhan A, B, P |
31.5 |
31.5 |
|
pelabuhan T |
16 |
16 |
|
|
Aliran (L/mnt) |
43 |
95 |
|
|
Tingkat kontaminasi |
≤ 20 (merekomendasikan ≤10) |
||
|
Histeresis (%) |
<6 |
<5 |
|
|
Pengulangan (%) |
<3 |
<2 |
|
|
Respon frekuensi (-3dB, sinyal ± 100%) (Hz) |
6 |
4 |
|
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR), Ester fosfat (untuk segel FPM) |
||
|
Kisaran viskositas (mm ²/s) |
3,8 hingga 380 |
||
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga+80 |
||
|
Berat (kg) |
Katup dengan satu solenoid |
1.75 |
5.9 |
|
Katup dengan dua solenoid |
2.5 |
7.5 |
|
|
Data kelistrikan |
|||
|
Ukuran |
6 |
10 |
|
|
Jenis tegangan |
Tegangan langsung |
Tegangan langsung |
|
|
Tegangan nominal (V) |
24V |
||
|
Arus maks per solenoid (A) |
1.5 |
||
|
Kumparan solenoid |
Nilai dingin pada 20℃ |
5.4 |
10 |
|
Nilai maks.hangat |
8.1 |
15 |
|
|
Suhu lingkungan ℃ |
hingga +50 |
||
|
Suhu koil ℃ |
hingga +150 |
||
|
Isolasi katup ke DIN 40 050 |
IP65 |
||
|
Penguat terkait (penyearah 24 V tipe jembatan) |
VT-3013S30 |
VT-3014S30 |
|
Fitur:
▶ Katup proporsional yang digerakkan langsung untuk mengontrol arah dan aliran volume cairan hidrolik
▶ Untuk pemasangan subpelat
▶ Untuk kontrol loop terbuka pada arah dan aliran fluida hidrolik
▶ Kumparan kontrol berpusat pada pegas
▶ Penurunan tekanan rendah di seluruh lahan kontrol
▶ Kontrol katup dan elektronik dari satu pemasok
Aplikasi:
Katup kontrol arah tipe 4WRA digunakan untuk mengontrol arah dan kuantitas aliran.
Katup kontrol arah tipe 4WRA pada dasarnya terdiri dari rumahan (1), spool kontrol (3), satu atau dua pegas balik (2), dan sebagai tambahan satu atau dua solenoid proporsional (5).
Tipe 4WRA 6......10B/..... dan 4WRA 10......10B/.....(katup 3 posisi)
Jika solenoid tidak diaktifkan, spool kontrol (3) dipertahankan pada posisi netral melalui pegas balik (2). Penggerakan kumparan kendali (3) secara langsung melalui solenoid proporsional (5). Jika, misalnya, solenoid 'A' diberi energi, hal ini akan mendorong spool kontrol (3) ke kanan sesuai dengan sinyal listrik. Koneksi kemudian dibuat dari P ke B dan A ke T.
Dengan cara ini, spool kontrol (3) menyebabkan alur berbentuk V terbuka secara progresif dan mengalir. Ketika solenoid proporsional (5) dihilangkan energinya, spool kontrol (3) dikembalikan ke posisi tengah oleh pegas balik (2).
Struktur Katup Arah Proporsional 4WRA
Tipe 4WRA ...A...10B dan 4WRA ...B...10B (katup 2 posisi)
Fungsi dari katup ini sama dengan katup tipe 4WRA. Namun katup pengarahnya 2 posisi dengan hanya satu
solenoid proporsional
Tipe 4WRA mengadopsi pemasangan subpelat, pusat pegas, dan penurunan tekanan rendah di seluruh lahan kontrol.
Mereka sering digunakan dalam mesin, industri ringan, metalurgi, tambang, penerbangan luar angkasa dan bidang lainnya.
Struktur Katup Arah Proporsional 4WRA...A... dan 4WRA...B...
Simbol Katup Arah Proporsional 4WRA
