Dalam panduan ini, kami akan menguraikan segala hal yang perlu Anda ketahui tentang bagian-bagian penting ini, mulai dari cara kerjanya hingga mengapa bagian-bagian tersebut sangat penting dalam permesinan modern.
Apa itu Katup Kontrol Aliran Hidraulik?
Bayangkan katup pengatur aliran hidrolik seperti keran air pintar.Sama seperti Anda memutar pegangan keran untuk mengontrol seberapa cepat air mengalir keluar, katup pengatur aliran hidrolik mengontrol seberapa cepat cairan hidrolik mengalir melalui suatu sistem.
Namun tidak seperti keran dapur Anda, katup ini jauh lebih canggih. Mereka dapat secara otomatis menyesuaikan aliran untuk menjaga mesin tetap berjalan pada kecepatan yang tepat, bahkan ketika kondisi berubah.
Tujuan Utama:Kontrol kecepatan silinder dan motor hidrolik dengan mengatur aliran fluida.
Akış Kontrolü
Penjelasan Sederhana
Bayangkan Anda sedang meminum milkshake kental melalui sedotan. Jika ingin minum lebih lambat, Anda bisa mencubit sedotan agar lebih sempit. Begitulah cara kerja katup pengatur aliran hidraulik dasar – katup ini menciptakan bukaan sempit (disebut lubang) yang membatasi jumlah cairan yang dapat melewatinya.
Sisi Teknis Menjadi Sederhana
Katup bekerja berdasarkan prinsip yang disebut"pelambatan."Inilah yang terjadi:
- Cairan masukkatup pada tekanan tinggi
- Katup menciptakan apembatasan(seperti mencubit sedotan itu)
- Tekanan turunsaat cairan melewati lubang sempit
- Laju aliran menurun, memperlambat peralatan yang terhubung
Hubungannya mengikuti aturan sederhana: semakin kecil bukaannya, semakin lambat alirannya.
Jenis Katup Kontrol Aliran Hidraulik
1. Katup Throttling Sederhana (Model Dasar)
Ini seperti kontrol volume manual pada radio lama. Anda mengaturnya sekali, dan mereka tetap pada pengaturan itu.
Contoh:
- Katup jarum:Memiliki jarum runcing yang bergerak masuk dan keluar dari lubang kecil
- Katup bola:Gunakan bola yang berlubang untuk mengontrol aliran
- Pelat lubang:Memiliki lubang berukuran tetap yang tidak pernah berubah
Kelebihan:
- Murah dan sederhana
- Pemantauan aliran dan tekanan waktu nyata
Kekurangan:
- Aliran berubah ketika beban berubah
- Tidak terlalu tepat

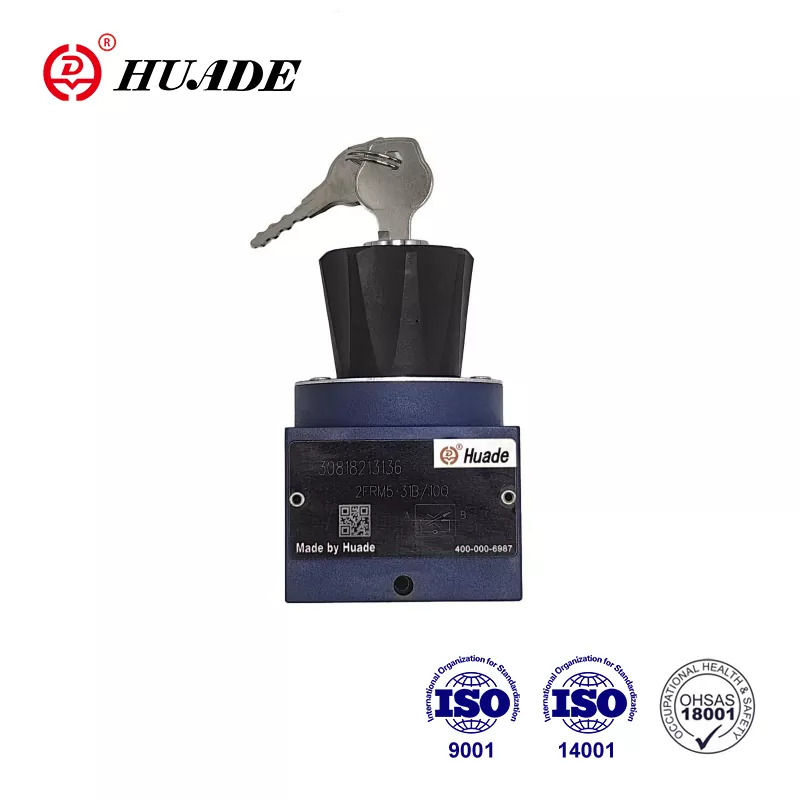

2. Katup Kompensasi Tekanan (Yang Cerdas)
Ini seperti kontrol jelajah untuk mobil Anda – secara otomatis menyesuaikan untuk mempertahankan performa yang konsisten.
Cara kerjanya:
- Mereka memiliki komponen khusus yang disebut "spool kompensator"
- Spul ini mendeteksi perubahan tekanan dan menyesuaikan secara otomatis
- Hasil:aliran stabil bahkan ketika beban berubah
Contoh:Jika silinder hidrolik tiba-tiba harus mengangkat beban yang lebih berat, katup biasa akan melambat. Namun katup dengan kompensasi tekanan secara otomatis membuka lebih banyak untuk mempertahankan kecepatan yang sama.
3. Katup Proporsional dan Servo (Juara Teknologi Tinggi)
Ini seperti kontrol ponsel cerdas – mereka merespons sinyal elektronik dan dapat diprogram untuk kinerja yang tepat.
Fitur:
- Dikendalikan oleh sinyal listrik
- Dapat mengubah laju aliran dalam milidetik
- Sangat presisi (dengan akurasi 3-5%)
Di mana Anda akan menemukannya:
Metode Kontrol Aliran: Tiga Cara Mengontrol Kecepatan
Metode 1: Kontrol Meter-In
Kegunaannya:Mengontrol aliran masuk ke dalam silinder hidrolik
Terbaik untuk:Saat Anda memerlukan kontrol presisi untuk beban normal
Anggap saja seperti:Mengontrol seberapa cepat Anda mengisi ember
Metode 2: Kontrol Meter-Out
Kegunaannya:Mengontrol aliran keluar dari silinder hidrolik
Terbaik untuk:Beban berat yang mungkin “lari” (seperti menurunkan beban berat)
Anggap saja seperti:Mengontrol seberapa cepat Anda mengosongkan ember
Metode 3: Lewati Kontrol
Kegunaannya:Mengirim cairan ekstra kembali ke tangki, bukan ke silinder
Terbaik untuk:Sistem hemat energi
Anggap saja seperti:Memiliki saluran pembuangan yang mencegah pengisian berlebih
Aplikasi Dunia Nyata: Di Mana Anda Akan Menemukan Katup Ini
Peralatan Konstruksi
- Ekskavator:Kontrol kecepatan dan presisi penggalian
- derek:Pastikan pengangkatan dan penurunan lancar dan aman
- Buldoser:Kelola pergerakan blade untuk perataan yang akurat
Manufaktur
- mesin CNC:Pastikan pengangkatan dan penurunan lancar dan aman
- Cetakan injeksi:Kontrol aliran plastik untuk produk yang konsisten
- Jalur perakitan:Pantau suhu sistem
Angkutan
- Pesawat terbang:Pengoperasian roda pendaratan dan kontrol penerbangan
- Kapal:Sistem kemudi dan penanganan kargo
- Kereta:Sistem rem dan pengoperasian pintu
Barang Sehari-hari
Masalah Umum dan Solusinya
Gejala:
Mesin terkadang bergerak cepat, terkadang lambat
Penyebab:
- Cairan hidrolik kotor
- Bagian katup yang aus
- Jenis katup yang salah untuk pekerjaan itu
Solusi:
- Ganti cairan dan filter hidrolik
- Ganti segel dan suku cadang yang aus
- Tingkatkan ke katup kompensasi tekanan
Gejala:
Cairan menjadi terlalu panas, sistem mati
Penyebab:
- Valve menciptakan terlalu banyak batasan
- Sirkulasi cairan yang buruk
Solusi:
- Periksa pengaturan katup
- Memperbaiki sistem pendingin
- Gunakan katup yang lebih besar jika diperlukan
Gejala:
Tips Perawatan: Jaga Katup Anda Tetap Bahagia
Penyebab:
- Pembukaan/penutupan katup terlalu cepat
- Udara dalam sistem
- Cairan viskositas salah
Solusi:
- Sesuaikan waktu respons katup
- Keluarkan udara dari sistem
- Gunakan jenis cairan yang benar
Tips Perawatan: Jaga Katup Anda Tetap Bahagia
- Pantau suhu sistem
- Dengarkan suara-suara yang tidak biasa
- Periksa kebocoran cairan
- Periksa level cairan
- Periksa koneksi
- Bersihkan permukaan luar
- Respon katup uji
- Periksa kondisi filter
- Kontrol kecepatan dan presisi penggalian
- Ganti cairan hidrolik
- Bangun kembali atau ganti katup yang aus
- Inspeksi sistem profesional
Memilih Katup yang Tepat: Panduan Pembeli
Pertimbangkan Kebutuhan Anda
Untuk Aplikasi Sederhana:
- Katup pelambatan dasar
- Biaya lebih rendah
- Perawatan yang mudah
Untuk Beban Variabel:
- Katup dengan kompensasi tekanan
- Performa lebih andal
- Biaya awal lebih tinggi tetapi nilai jangka panjang lebih baik
Untuk Pekerjaan Presisi:
- Katup proporsional atau servo
- Akurasi tertinggi
- Paling mahal tetapi layak untuk aplikasi penting
Spesifikasi Utama yang Perlu Diperiksa
Sesuaikan dengan kapasitas pompa Anda
Harus menangani tekanan sistem Anda ditambah margin keamanan
Pertimbangkan lingkungan pengoperasian Anda
Seberapa cepat ia bereaksi terhadap perubahan
Seberapa tepat pengendaliannya
Masa Depan Kontrol Aliran Hidraulik
Katup Cerdas Akan Segera Hadir
Katup modern semakin "pintar" dengan fitur-fitur seperti:
Fokus Efisiensi Energi
Memperbaiki sistem pendingin
Pertumbuhan Pasar
Pasar katup hidrolik sedang booming dan diperkirakan akan mencapainya$73,8 miliar pada tahun 2032. Pertumbuhan ini didorong oleh:
- Pembangunan infrastruktur
- Otomatisasi pabrik
- Proyek energi terbarukan
Poin Penting
- Katup pengatur aliran hidrolik seperti itukeran pintaryang mengatur aliran fluida untuk mengontrol kecepatan mesin
- Ada tiga tipe utama: katup pelambatan sederhana, kompensasi tekanan, dan katup elektronik
- Mereka ada dimana-mana: dari lokasi konstruksi hingga rem mobil Anda
- Perawatan yang tepat adalahpentinguntuk pengoperasian yang andal
- Pilih jenis yang tepat berdasarkan kebutuhan dan anggaran spesifik Anda
- Masa depan adalah masa depan yang cerdas dan efisien dengan katup yang terhubung dan dapat dipantau secara mandiri
Kesimpulan
Katup pengatur aliran hidraulik mungkin tampak seperti komponen kecil dan sederhana, namun merupakan pahlawan tanpa tanda jasa dalam permesinan modern. Mereka memungkinkan pengoperasian segala sesuatu secara presisi dan andal, mulai dari peralatan konstruksi raksasa hingga robot bedah yang rumit.
Memahami cara kerja katup ini membantu Anda menghargai keajaiban teknik di sekitar kita dan membuat keputusan yang lebih baik saat memilih, memelihara, atau memecahkan masalah sistem hidrolik.
Baik Anda seorang pelajar yang belajar tentang hidrolika, teknisi yang mengerjakan peralatan, atau seseorang yang hanya ingin tahu tentang cara kerja, katup kontrol aliran hidrolik merupakan contoh sempurna tentang bagaimana prinsip sederhana dapat menciptakan solusi yang kompleks dan berguna.
Saat berikutnya Anda melihat ekskavator yang beroperasi dengan lancar atau mesin pabrik yang dikontrol secara presisi, Anda akan mengetahui bahwa ada katup pengatur aliran hidraulik yang bekerja di belakang layar, yang secara diam-diam memastikan semuanya berjalan dengan baik.
