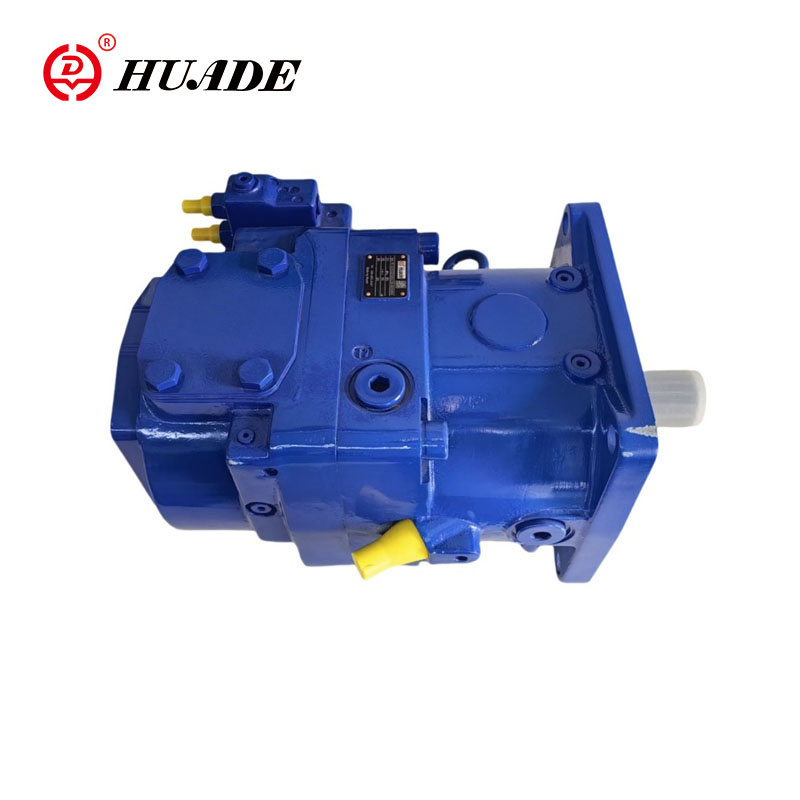

Pompa variabel piston aksial a11vlo

Pompa variabel piston aksial Huade A11VLO dirancang terutama untuk digunakan dalam aplikasi seluler. Huade Hydraulic memiliki lebih dari 40 tahun pengalaman dalam desain dan pembuatan komponen hidrolik. Pompa variabel piston aksial A11Vlo sebanding dengan Rexroth dan memiliki kinerja yang unggul. Mereka mencocokkan produk Rexroth dalam kinerja dan merupakan alternatif yang terjangkau.

Parameter Produk Pompa Variabel Piston Axial A11VLO

•Rentang tekanan operasi

▷ Inlet ----- Tekanan absolut di port S (port hisap)

Versi dengan pompa pengisian daya

PABS Saya ---------- 0,6 bar

PABS MAX ---------- 2 bar

▷Kecepatan maksimum yang diizinkan (batas kecepatan)

Kecepatan yang diizinkan dengan meningkatkan PAB tekanan saluran masuk pada port hisap S atau di VG ≤VG max

▷ outlet ---- tekanan di port a atau b

Tekanan Nominal PN ---------- 350 bar

Tekanan maksimum PMAX ---------- 400 bar

Tekanan Nominal: Maks. Tekanan Desain di mana kekuatan kelelahan dijamin

Tekanan maksimum: Maks. Tekanan operasi yang diizinkan untuk jangka pendek (t <1s).

▷ Tekanan operasi minimum

Tekanan operasi minimum PB min diperlukan dalam saluran layanan pompa tergantung pada kecepatan, sudut putar dan perpindahan (lihat diagram).

▷ Tekanan pembuangan case

Tekanan saluran pembuangan pada port T1 dan T2 mungkin maksimum 1,2 bar lebih tinggi dari tekanan saluran masuk di port s tetapi tidak lebih tinggi dari ABS PL. Max -------------- 2 bar.

Diperlukan saluran pembuangan case ukuran penuh yang tidak dibatasi langsung ke tangki.

▷ Kisaran suhu cincin segel poros

Cincin segel poros FKM diizinkan untuk suhu pembuangan case -25 ℃ hingga +115 ℃.

•Catatan:

Untuk aplikasi di bawah -25 ° C, diperlukan cincin segel poros NBR (kisaran suhu yang diizinkan: -40 ° C hingga +90 ° C).

Nyatakan cincin segel poros NBR dalam teks yang jelas dalam urutan.

Fitur Produk dan Aplikasi Pompa Variabel Piston Axial A11VLO

Fitur:

▶ Pompa piston aksial variabel desain pelat swash untuk drive hidrostatik dalam sistem hidrolik sirkuit terbuka.

▶ Pompa beroperasi dalam kondisi priming mandiri, dengan tekanan tangki, atau dengan pompa pengisian daya bawaan opsional (impeller).

▶ Berbagai opsi kontrol yang komprehensif tersedia yang sesuai dengan persyaratan aplikasi apa pun.

Opsi Opsi kontrol daya dapat disesuaikan secara eksternal, bahkan saat pompa berjalan,

▶ Drive melalui cocok untuk menambahkan pompa roda gigi dan pompa piston aksial hingga sama, mis. 100/% melalui drive.

▶ Aliran output sebanding dengan kecepatan drive dan variabel tanpa batas antara QV Max dan QV Min = 0.

Aplikasi:

Pompa variabel piston aksial Huade A11VLO dapat digunakan dalam mesin teknik dan peralatan industri ringan, logam besi dan baja dan mesin pertambangan, kapal, peralatan darat penerbangan sipil, mesin minyak bumi dan petrokimia, konstruksi dan mesin berjalan.
