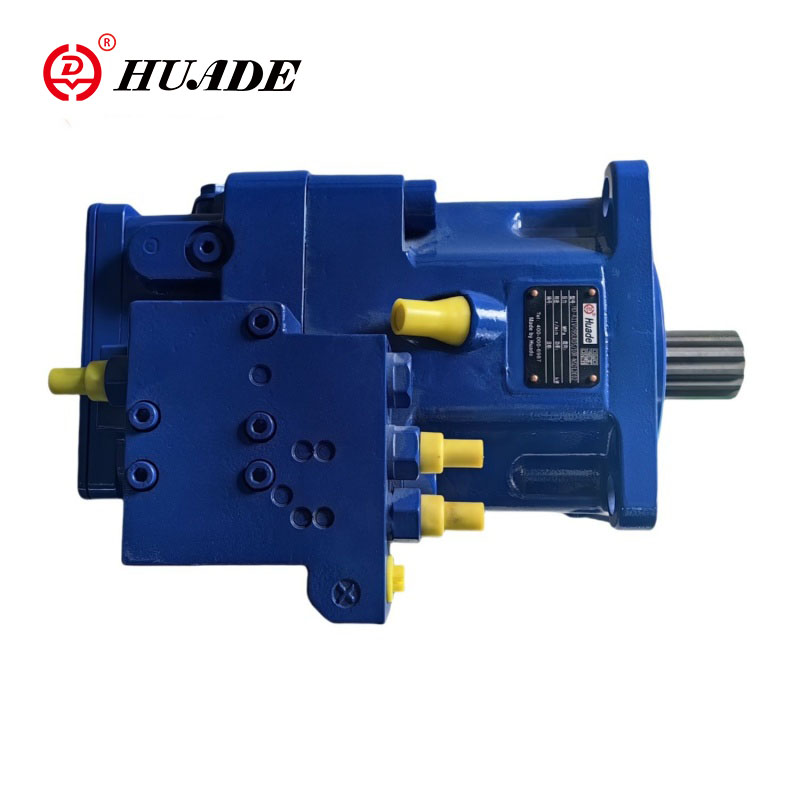

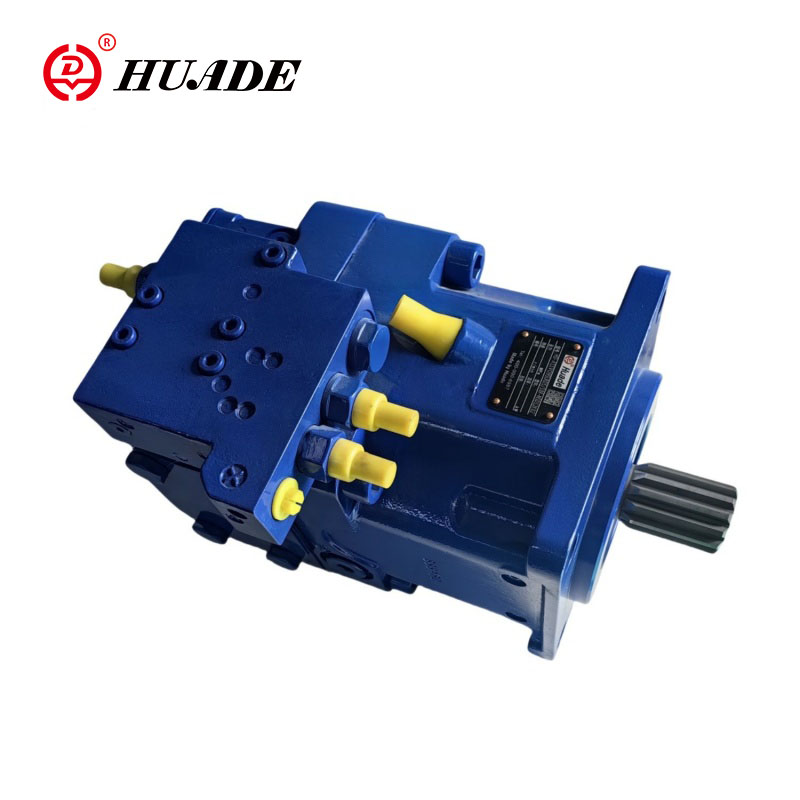

Pompa Variabel Piston Aksial A11VO

Pompa variabel piston aksial pelat swash A11VO merek Huade digunakan untuk transmisi hidrostatik dalam sistem hidrolik sirkuit terbuka. Laju aliran pompa piston aksial ini sebanding dengan kecepatan transmisi dan perpindahan. Dengan mengatur sudut swash plate, laju aliran dapat diubah secara bertahap. Pompa A11VO dapat menandingi kinerja Rexroth.

Parameter produk Pompa Variabel Piston Aksial A11VO

•Kisaran tekanan pengoperasian

◇ Saluran masuk ----- Tekanan absolut di port S (port hisap)

Versi tanpa pompa pengisian daya

Pabs min--------- 0,8 bar

Pabs maks ---------- 30 bar

Jika tekanannya > 5 bar, silakan tanyakan pada Huade Hydraulic.

Versi dengan pompa pengisian daya

Pabs min---------- 0,6 bar

Pabs maks ---------- 2 bar

◇Kecepatan maksimum yang diizinkan (batas kecepatan)

Kecepatan yang diijinkan dengan meningkatkan pab tekanan masuk pada port hisap S atau pada Vg ≤Vg maks

◇Outlet ---- Tekanan di port A atau B

Tekanan nominal pN---------- 350 bar

Tekanan maksimum Pmax ----------400 bar

Tekanan nominal: Tekanan desain maks yang menjamin kekuatan lelah

Tekanan maksimum: Maks. tekanan operasi yang diperbolehkan untuk jangka pendek (t <1s).

◇ Tekanan pengoperasian minimum

Tekanan operasi minimum pB min diperlukan di saluran servis pompa tergantung pada kecepatan, sudut putar, dan perpindahan (lihat diagram).

◇ Tekanan pembuangan casing

Tekanan case drain pada port T1 dan T2 mungkin maksimum 1,2 bar lebih tinggi dari tekanan inlet pada port S tetapi tidak lebih tinggi dari PL abs. maks --------------2 batang.

Diperlukan saluran pembuangan kotak berukuran penuh yang tidak dibatasi langsung ke tangki.

◇ Kisaran suhu cincin segel poros

Cincin segel poros FKM diperbolehkan untuk suhu pembuangan kasus -25℃hingga +115℃.

•Catatan:

Untuk aplikasi di bawah -25°C, cincin segel poros NBR diperlukan (kisaran suhu yang diizinkan: -40°C hingga +90°C).

Nyatakan cincin segel poros NBR dalam teks yang jelas dalam urutannya.

Fitur Produk Dan Aplikasi Pompa Variabel Piston Aksial A11VO

Fitur:

▶Pompa piston aksial variabel dengan desain pelat swash untuk penggerak hidrostatik dalam sistem hidrolik sirkuit terbuka.

▶Dirancang terutama untuk digunakan dalam aplikasi seluler.

▶Pompa beroperasi dalam kondisi pemancing otomatis, dengan tekanan tangki, atau dengan pompa pengisi daya internal opsional (impeller).

▶Berbagai pilihan kontrol yang komprehensif tersedia sesuai dengan kebutuhan aplikasi apa pun.

▶Opsi kontrol daya dapat disesuaikan secara eksternal, bahkan saat pompa sedang bekerja,

▶ Penggerak tembus cocok untuk menambahkan pompa roda gigi dan pompa piston aksial hingga jumlah yang sama, yaitu penggerak tembus 100/%.

▶Aliran keluaran sebanding dengan kecepatan penggerak dan bervariasi tak terhingga antara qv max dan qv min = 0.

Aplikasi:

Pompa variabel piston aksial Huade A11VO banyak digunakan dalam mesin teknik dan peralatan industri ringan, metalurgi besi dan baja dan mesin pertambangan, kapal, peralatan penerbangan sipil, mesin minyak bumi dan petrokimia, mesin konstruksi dan berjalan.
