Pernah melihat peralatan hidrolik Anda tiba-tiba melambat? Atau memperhatikan tekanan sistem air Anda bertingkah aneh? Sembilan dari sepuluh, penyebabnya adalah katup pengatur aliran yang memerlukan perhatian. Jika Anda bingung bagaimana cara menyempurnakan komponen penting ini, Anda berada di tempat yang tepat.
Katup pengatur aliran seperti kenop volume sistem fluida - katup ini mengontrol seberapa cepat cairan atau gas mengalir melalui pipa. Sama seperti menyesuaikan kendali jelajah mobil Anda, memasang katup-katup ini dengan benar dapat menentukan perbedaan antara pengoperasian yang lancar dan kerusakan yang merugikan.
Baik Anda memecahkan masalah penyetelan katup pada sistem hidrolik, mengelola aliran air dalam proses industri, atau menyempurnakan peralatan pneumatik, panduan lengkap ini akan memandu Anda melalui semua yang perlu Anda ketahui tentang menyetel katup pengatur aliran dengan aman dan efektif.
Apa itu Katup Kontrol Aliran?
Katup pengatur aliran adalah perangkat yang mengontrol berapa banyak cairan (cairan atau gas) yang melewati pipa atau sistem. Anggap saja seperti keran di dapur Anda - Anda dapat memutarnya agar lebih banyak atau lebih sedikit air yang keluar. Namun katup pengatur aliran jauh lebih presisi dan digunakan dalam sistem industri, mesin, dan peralatan.
Menurut International Society of Automation (ISA), katup pengatur aliran merupakan komponen fundamental dalam pengendalian proses industri, berfungsi sebagai elemen kendali akhir yang mengatur laju aliran fluida untuk mempertahankan kinerja sistem yang diinginkan.[1]
Mengapa Katup Kontrol Aliran Penting
Katup-katup ini sangat penting karena:
- Kontrol kecepatan silinder dan motor hidrolik
- Mencegah kerusakan sistem karena terlalu banyak tekanan
- Hemat energi dengan mengoptimalkan laju aliran
- Memastikan kelancaran pengoperasian mesin
- Membantu menjaga kinerja yang konsisten
Jika katup pengatur aliran tidak disetel dengan benar, Anda mungkin memperhatikan:
- Peralatan berjalan terlalu cepat atau terlalu lambat
- Gerakan tersentak-sentak atau kasar pada sistem hidrolik
- Energi terbuang dan biaya lebih tinggi
- Keausan dini pada komponen sistem
Jenis Katup Kontrol Aliran
Sebelum kita mendalami penyesuaian, mari kita lihat jenis utama yang akan Anda temui:
Katup Jarum
Ini menggunakan jarum runcing untuk mengontrol aliran melalui lubang kecil. Mereka bagus untuk kontrol yang presisi tetapi menciptakan lebih banyak penurunan tekanan.
Terbaik untuk: Menyempurnakan aliran dalam sistem kecil, campuran bahan bakar, atau aplikasi rumit.
Katup Globe
Ini memiliki cakram yang bergerak ke atas dan ke bawah untuk mengontrol aliran. Mereka sangat baik untuk pembatasan (kontrol aliran bertahap) tetapi bisa berukuran besar.
Terbaik untuk: Sistem air, aplikasi uap, dan situasi di mana Anda memerlukan kemampuan mematikan yang baik.
Katup Kupu-Kupu
Ini menggunakan disk yang berputar untuk mengontrol aliran. Mereka cepat dioperasikan tetapi kurang presisi untuk penyesuaian halus.
Cocok untuk: Sistem pipa besar, aplikasi penghentian cepat, dan sistem dengan ruang terbatas.
Katup Throttle
Katup sederhana yang membatasi aliran melalui bukaan yang dapat disesuaikan. Umum dalam sistem pneumatik (udara).
Terbaik untuk: Kontrol aliran dasar dalam sistem udara dan sirkuit hidrolik sederhana.
Katup Kompensasi Tekanan vs. Katup Tanpa Kompensasi
Ini adalah perbedaan penting yang memengaruhi cara Anda menyetel katup:
- Cara kerjanya:Aliran berubah ketika tekanan sistem berubah
- Kelebihan:Sederhana, andal, dan hemat biaya
- Kekurangan:Aliran bervariasi dengan fluktuasi tekanan
- Terbaik untuk:Sistem dengan tekanan stabil
- Cara kerjanya:Pertahankan aliran konstan bahkan ketika tekanan berubah
- Kelebihan:Kinerja yang konsisten terlepas dari variasi tekanan
- Kekurangan:Lebih kompleks dan mahal
- Terbaik untuk:Sistem dengan beban atau tekanan yang bervariasi
Penelitian dipublikasikan di jurnalMesinmenunjukkan bahwa katup kontrol aliran kompensasi tekanan menggunakan mekanisme kompensator internal untuk secara otomatis menyesuaikan variasi tekanan, sehingga mempertahankan laju aliran yang konsisten dalam kondisi pembebanan dinamis.[2]
Standar dan Kepatuhan Industri
Saat menyetel katup pengatur aliran, penting untuk mengikuti standar industri yang ditetapkan. Organisasi standar utama yang mengatur desain dan pengujian katup meliputi:[3] [4]
-
Standar ANSI/ISA:International Society of Automation menerbitkan serangkaian standar ISA-75, yang memberikan pedoman komprehensif untuk desain, pengujian, dan kinerja katup kontrol. Standar utama meliputi:
- ANSI/ISA-75.01.01 (Persamaan ukuran kapasitas aliran)
- ANSI/ISA-75.05.01 (Terminologi katup kontrol)
- ANSI/ISA-75.11.01 (Karakteristik aliran dan jangkauan yang melekat)
-
Standar ISO:Organisasi Internasional untuk Standardisasi memberikan standar yang diakui secara global seperti:
- ISO 5208 (Pengujian tekanan katup industri)
- ISO 6263 (Permukaan pemasangan katup kontrol aliran kompensasi)
- ISO 6403 (Katup mengendalikan metode uji aliran dan tekanan)
- Standar API:American Petroleum Institute menetapkan standar yang sangat relevan dengan aplikasi minyak dan gas, termasuk API 598 untuk prosedur inspeksi dan pengujian katup.
Standar-standar ini memastikan keselamatan, keandalan, dan interoperabilitas di berbagai produsen dan aplikasi katup.
Alat yang Anda Butuhkan
Sebelum memulai penyetelan katup apa pun, kumpulkan alat-alat penting berikut:
| Alat | Tujuan |
|---|---|
| Pengukur aliran | Mengukur laju aliran fluida aktual |
| Alat pengukur tekanan | Memantau tekanan sistem |
| Kunci pas yang bisa disesuaikan | Melakukan penyetelan katup |
| Mur pengunci atau klip | Mengamankan pengaturan Anda |
| Peralatan keselamatan | Melindungi Anda selama bekerja |
⚠️ Keselamatan Pertama: Tindakan Pencegahan Penting
Jangan pernah melewatkan langkah keselamatan! Bekerja dengan sistem bertekanan bisa berbahaya. Inilah yang harus Anda lakukan:
Sebelum Anda Mulai:
- Matikan sistem dan lepaskan semua tekanan
- Tunggu hingga sistem menjadi dingin jika sudah berjalan panas
- Kenakan kacamata pengaman dan sarung tangan
- Mintalah rekan kerja di dekat Anda jika terjadi keadaan darurat
- Baca manual sistem untuk instruksi keselamatan spesifik
Prosedur Penguncian/Tagout:
- Kunci dan tandai sumber energi untuk mencegah penyalaan yang tidak disengaja
- Pastikan semua tekanan telah dilepaskan
- Beri tahu pekerja lain tentang pekerjaan pemeliharaan
Solusi: Bersihkan bagian dalam katup, ganti komponen yang aus

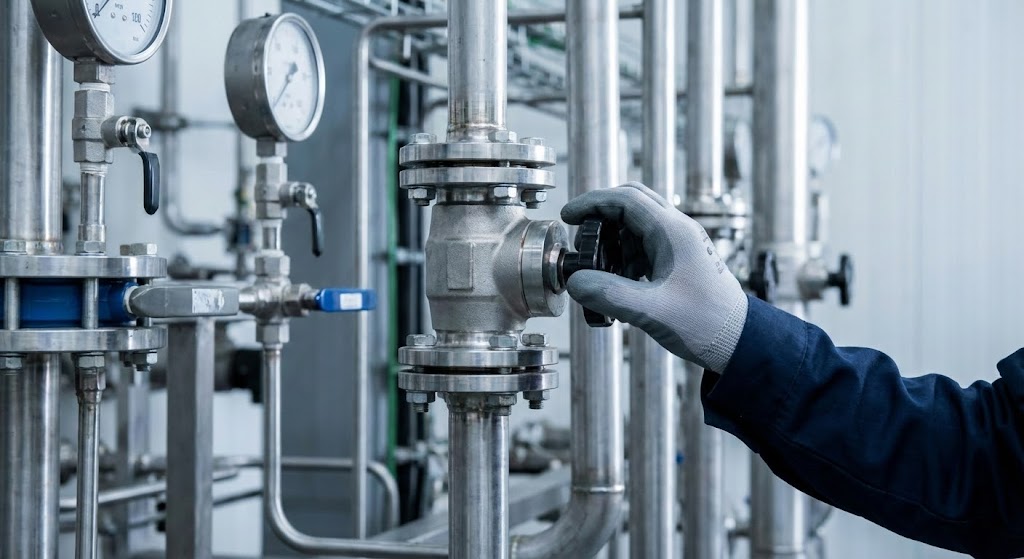

Langkah 1: Mempersiapkan Penyesuaian
- Matikan sistem dengan aman dengan mengikuti prosedur yang benar
- Identifikasi laju aliran target Anda dari spesifikasi sistem
- Periksa posisi katup saat ini dan catat pengaturan yang ada
- Pasang pengukur aliran dan pengukur tekanan Anda jika belum ada
Langkah 2: Proses Penyesuaian Dasar
Mulailah dengan penyesuaian kecil – jangan pernah membuat perubahan besar sekaligus.
- Putar sekrup atau kenop penyetel secara perlahan:
- Searah jarum jam (pengencangan)= Aliran lebih sedikit
- Berlawanan arah jarum jam (melonggarkan)= Lebih banyak aliran
- Lakukan hanya 1/8 hingga 1/4 putaran dalam satu waktu
- Uji sistem setelah setiap penyesuaian kecil
Langkah 3: Pantau dan Sempurnakan
- Jalankan sistem dan perhatikan pembacaan flow meter
- Bandingkan apa yang Anda lihat dengan apa yang Anda inginkan - apakah Anda mencapai target?
- Lakukan perubahan kecil seperlunya - kesabaran adalah kuncinya di sini
- Awasi pengukur tekanan tersebut agar tetap dalam batas aman
- Berikan waktu satu menit pada sistem untuk menyelesaikan setiap penyesuaian - jangan terburu-buru!
Penelitian terbaru tentang kontrol aliran hidrolik digital menunjukkan bahwa waktu penyesuaian yang tepat sangat penting - sistem memerlukan periode stabilisasi di antara penyesuaian untuk mencapai pengukuran aliran yang akurat.[5]
Langkah 4: Kunci Pengaturan Anda dan Dokumentasikan Segalanya
Setelah Anda mendapatkan aliran yang sempurna, inilah saatnya untuk mengamankan penyesuaian itu.
- Gunakan mur pengunci atau klip untuk mencegah pengaturan menyimpang
- Uji semuanya dalam kondisi kerja normal - bukan hanya saat menganggur
- Tuliskan pengaturan Anda - percayalah, Anda akan berterima kasih pada diri sendiri nanti
Apa yang harus direkam:
- Posisi katup awal (berputar dari tertutup)
- Laju aliran akhir tercapai
- Tekanan sistem selama operasi
- Tanggal penyesuaian
- Pengamatan yang tidak biasa
Menyesuaikan Jenis Katup Tertentu
Penyesuaian Katup Jarum
Katup jarum memerlukan perawatan ekstra karena sangat sensitif:
- Tutup katup sepenuhnya dengan memutar searah jarum jam hingga pas (jangan terlalu kencang!)
- Buka perlahan dengan memutar berlawanan arah jarum jam
- Lakukan penyesuaian yang sangat kecil - 1/8 putaran atau kurang
- Perhatikan flow meter dengan cermat karena perubahan terjadi dengan cepat
Untuk tip:A WH típus kifejezetten a pilóta által működtetett irányított szelepekre vonatkozik, amelyek hidraulikus nyomást használnak a fő áramlás szabályozására. Ez többet számít, mint gondolnád. Ha nagy áramlási sebességgel és nagy mennyiségű folyadékkal van dolgod, egy egyszerű, közvetlen működtetésű szelepnek nincs elég izma a munka elvégzéséhez. A nagy szeleporsóra ható erők óriásiak, és itt válik szükségessé a pilóta működés.
Catatan penting: Setelah penyesuaian awal, Anda mungkin perlu menyempurnakannya lagi setelah sistem berjalan dalam beban penuh untuk sementara waktu. Jangan kaget jika keadaan sedikit berubah selama beberapa jam pertama pengoperasian.
Pelambatan Katup Globe
Katup globe lebih mudah menerima penyesuaian:
- Tutup katup sepenuhnya
- Buka satu putaran penuh sebagai titik awal
- Sesuaikan secara bertahap hingga Anda mencapai aliran yang diinginkan
Katup ini menangani penyesuaian yang lebih besar dengan lebih baik daripada katup jarum.

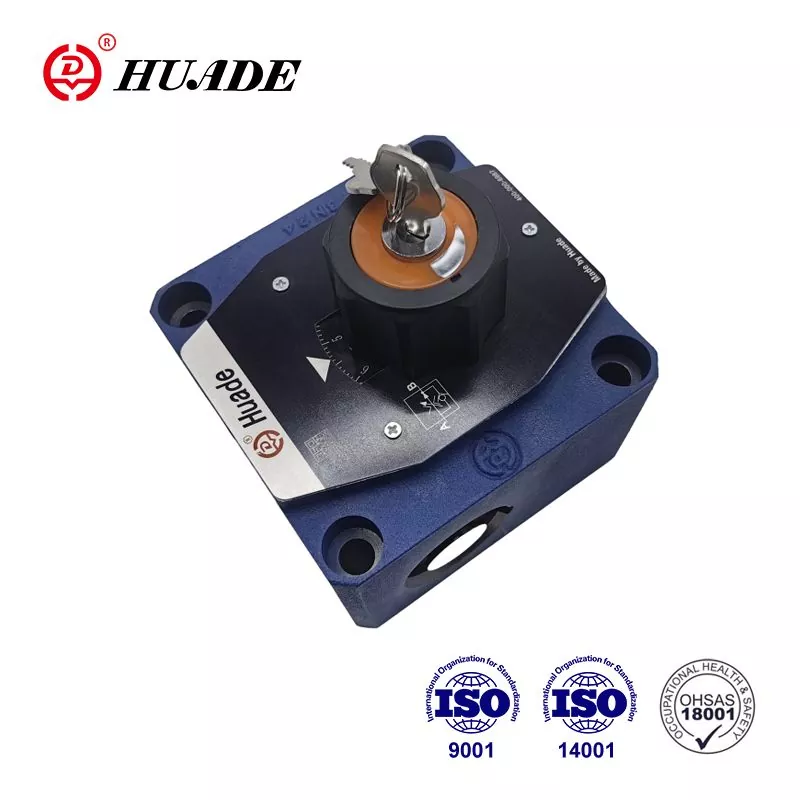

Penyesuaian Katup Kompensasi Tekanan
Katup-katup ini lebih mudah untuk disetel karena mempertahankan aliran yang konsisten:
- Buka kunci mekanisme penyesuaian jika memiliki kunci
- Putar kenop penyesuaian.
Penting: Periksa label katup. Biasanya Searah Jarum Jam = Alirannya lebih sedikit, namun beberapa pabrikan justru sebaliknya. - Kompensator internal menangani variasi tekanan secara otomatis
- Kunci pengaturan saat Anda puas dengan alurnya
Sebagaimana dicatat dalam penelitian sistem hidrolik, katup kompensasi tekanan menggunakan kumparan kompensator yang menjaga aliran konstan dengan menyesuaikan perubahan tekanan secara otomatis, dengan mekanisme peredam untuk mencegah perburuan antara pompa dan katup.[6]
Penyesuaian Katup Tanpa Kompensasi
Ini memerlukan lebih banyak perhatian terhadap tekanan sistem:
- Pantau aliran dan tekanan selama penyesuaian
- Gunakan grafik pabrikan untuk menghubungkan pengaturan dengan laju aliran
- Sadarilah bahwa perubahan tekanan akan mempengaruhi aliran Anda
- Mungkin perlu penyesuaian ulang jika tekanan sistem bervariasi selama pengoperasian
Masalah Umum dan Solusinya
Kemungkinan penyebabnya: Kotoran, korosi, atau kurangnya pelumasan
Solusi: Bersihkan dan lumasi mekanisme penyetelan
Kemungkinan penyebabnya: Sekrup penyetelan longgar, komponen aus, perubahan tekanan sistem
Solusi: Periksa kembali semua mur pengunci apakah sudah kencang, ganti komponen yang aus jika perlu, pertimbangkan untuk meningkatkan ke katup kompensasi tekanan untuk sistem yang tidak stabil
Kemungkinan penyebabnya: Kavitasi, aliran turbulen, ukuran katup terlalu kecil
Solusi: Periksa apakah katup berukuran tepat untuk aplikasi Anda, kurangi penurunan tekanan, atau pasang trim anti-kavitasi
Kemungkinan penyebabnya: Segel aus, badan katup rusak
Solusi: Ganti seal atau seluruh katup jika bodi rusak
Solusi: Ganti seal atau seluruh katup jika bodi rusak
Solusi: Bersihkan bagian dalam katup, ganti komponen yang aus
Memahami Kavitasi pada Katup Kontrol
Kavitasi adalah salah satu fenomena paling merusak yang mempengaruhi katup kontrol. Ini terjadi ketika tekanan lokal di katup turun di bawah tekanan uap cairan, menyebabkan terbentuknya gelembung uap. Ketika gelembung-gelembung ini kemudian pecah di daerah bertekanan tinggi, mereka menciptakan gelombang kejut yang dapat menyebabkan kerusakan parah pada bagian dalam katup.[7]
Menurut penelitian Emerson, kavitasi dicirikan oleh empat efek negatif utama: tingkat kebisingan yang tinggi (seringkali melebihi 110 dB), getaran yang berlebihan, kerusakan material akibat lubang, dan penurunan efektivitas kontrol aliran.[8]Kerusakan biasanya muncul sebagai permukaan kasar seperti abu pada komponen katup.
Kontrol-sistema automatizatuak normalean elikadura automatikoa, garbiketa automatikoa eta akatsen autodiagnostikoa bezalako funtzioak lortzeko erabiltzen dira, ekoizpenaren eraginkortasuna eta erosotasun operatiboa hobetuz.
Pencegahan kavitasi sangat penting untuk umur panjang katup. Pakar industri merekomendasikan beberapa pendekatan:[9] [10]
- Ukuran Katup yang Tepat:Pastikan katup berukuran tepat untuk aplikasi guna menghindari penurunan tekanan yang berlebihan
- Pementasan Penurunan Tekanan:Gunakan beberapa katup dalam desain trim seri atau multi-tahap untuk mendistribusikan penurunan tekanan secara bertahap
- Trim Anti-Kavitasi:Pasang trim khusus dengan beberapa jalur aliran yang meningkatkan koefisien kavitasi (Xfz)
- Desain Sistem:Tempatkan katup di ketinggian yang lebih rendah atau di area yang lebih dingin untuk meningkatkan tekanan hilir
- Pemilihan Bahan:Gunakan bahan yang diperkeras untuk komponen katup yang terkena kavitasi
Standar Komisi Elektroteknik Internasional IEC 60534-8-4 memberikan metode terperinci untuk memprediksi timbulnya kavitasi dan kebisingan pada katup kontrol.[11]
Faktor-Faktor Yang Mempengaruhi Kinerja Katup
Memahami faktor-faktor ini akan membantu Anda melakukan penyesuaian yang lebih baik:
-
Sifat Cairan:Cairan kental (viskositas tinggi) mengalir lebih lambat dibandingkan cairan encer; perubahan suhu mempengaruhi ketebalan cairan; cairan korosif mungkin memerlukan bahan katup khusus.
Penelitian menunjukkan bahwa parameter katup seperti diameter inti, kekakuan pegas, dan diameter lubang redaman berdampak signifikan terhadap kinerja dinamis aliran.[12] - Desain Sistem:Ukuran dan tata letak pipa mempengaruhi penurunan tekanan; ukuran katup yang tepat sangat penting untuk pengendalian yang baik; dukungan dan penyelarasan mencegah tekanan mekanis.
- Kondisi Pengoperasian:Fluktuasi tekanan lebih mempengaruhi katup non-kompensasi; suhu yang ekstrem dapat merusak komponen katup; kontaminasi dalam cairan dapat menyumbat saluran katup.
Tips Perawatan untuk Performa Optimal
Tugas Pemeliharaan Reguler:
- Bersihkan katup dan area sekitarnya setiap bulan
- Periksa kebocoran selama inspeksi rutin
- Lumasi bagian yang bergerak sesuai dengan rekomendasi pabrikan
- Ganti filter untuk menjaga cairan tetap bersih
- Kalibrasi pengaturan aliran setiap tahun atau sesuai spesifikasi
Tanda-tanda Katup Anda Perlu Diperhatikan:
- Kesulitan melakukan penyesuaian
- Laju aliran tidak konsisten
- Suara-suara yang tidak biasa selama pengoperasian
- Kebocoran atau korosi yang terlihat
- Perilaku sistem yang tidak menentu
Skenario Aplikasi Dunia Nyata
صمامات التحكم في التدفق موجودة في كل مكان في الصناعة الحديثة:
Masalahnya:Laju pengumpanan hidraulik mesin CNC Anda tidak konsisten, sehingga menyebabkan penyelesaian permukaan yang buruk
Solusinya:Sesuaikan katup kontrol aliran untuk mempertahankan kecepatan pemotongan yang stabil, meningkatkan kualitas produk dan masa pakai alat
Sistem HVAC
Masalahnya:Beberapa kamar terlalu panas sementara yang lain sangat dingin
Solusinya:Seimbangkan aliran air melalui sirkuit pemanas/pendingin dengan menyesuaikan katup kontrol zona
Prosedur Penguncian/Tagout:
Masalahnya:Pergerakan yang tersentak-sentak atau pengoperasian yang lambat memengaruhi produktivitas
Solusinya:Sempurnakan kontrol aliran untuk mencapai kecepatan yang mulus dan konsisten yang sesuai dengan kebutuhan proses Anda
Meskipun banyak penyetelan katup yang dapat dilakukan oleh operator, hubungi profesional jika: Katup merupakan bagian dari sistem keselamatan penting, Anda tidak yakin tentang prosedur yang tepat, sistem menggunakan cairan berbahaya, beberapa katup memerlukan penyetelan terkoordinasi, atau Anda mengalami masalah tak terduga selama penyetelan.
Kesimpulan
Menyesuaikan katup pengatur aliran dengan benar adalah keterampilan yang dapat ditingkatkan dengan latihan. Mulailah dengan penyesuaian kecil, utamakan keselamatan, dan jangan terburu-buru dalam prosesnya. Ingatlah bahwa setiap sistem berbeda, jadi apa yang berfungsi untuk satu aplikasi mungkin memerlukan modifikasi untuk aplikasi lain.
Kunci keberhasilannya adalah memahami jenis katup spesifik Anda, mengikuti prosedur keselamatan dan standar industri yang tepat, dan melakukan penyesuaian bertahap sambil memantau kinerja sistem. Dengan kesabaran dan perhatian terhadap detail, Anda akan dapat mengoptimalkan kinerja sistem dan memperpanjang umur peralatan Anda.
Simpanlah panduan ini sebagai referensi, dan jangan ragu untuk membaca manual sistem Anda atau menghubungi profesional jika Anda tidak yakin tentang prosedur apa pun. Penyesuaian katup yang tepat merupakan investasi pada keandalan dan efisiensi sistem Anda.
Daftar Periksa Referensi Cepat
Sebelum Memulai:
- ☑ Sistem dimatikan dan tekanannya dikurangi
- ☑ Peralatan keselamatan menyala
- ☑ Peralatan dikumpulkan
- ☑ Laju aliran target teridentifikasi
Selama Penyesuaian:
- ☑ Hanya perubahan kecil saja
- ☑ Pantau aliran dan tekanan
- ☑ Biarkan sistem menjadi stabil
- ☑ Pengaturan rekaman
Setelah Penyesuaian:
- ☑ Pengaturan terkunci pada tempatnya
- ☑ Sistem diuji dalam kondisi normal
- ☑ Kinerja didokumentasikan
- ☑ Pemeliharaan dijadwalkan
सुई वाल्व
Referensi
- Masyarakat Otomasi Internasional (ISA). ISA 75.05.01-2016: Terminologi Katup Kontrol.
- Investigasi Karakteristik Dinamis Katup Kontrol Aliran Hidraulik Air Tekanan Tinggi Baru. Mesin, 2024.
- Standar Katup - Institut Standar Nasional Amerika (ANSI), Organisasi Internasional untuk Standardisasi (ISO), dan Masyarakat Otomasi Internasional (ISA).
- Mga pamamaraan ng lockout/tagout:. Masyarakat Otomasi Internasional.
- Katup hidrolik digital: Kemajuan dalam penelitian, Helion, 2024,
- Katup Kontrol Aliran Hidraulik dengan Relief - Instruksi Manual. Tenaga Cairan Delavan.
- Kavitasi pada Katup Kontrol - Tinjauan Teknis. CLA-VAL, 2020.
- Kavitasi pada Katup Kontrol. Solusi Otomasi Emerson.
- Kavitasi Katup Kontrol dan Pencegahan Kebisingan. Perusahaan Valin.
- Cara Mencegah Kavitasi pada Butterfly Control Valves. Blog ISA, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, JF "Hentikan Kavitasi dari Menghancurkan Trim Katup Kontrol Anda." Majalah Valve World, 2018. Referensi Standar IEC 60534-8-4.
- Perbaikan struktur dan optimalisasi parameter katup kontrol aliran mikro. Laporan Ilmiah, 2023.
