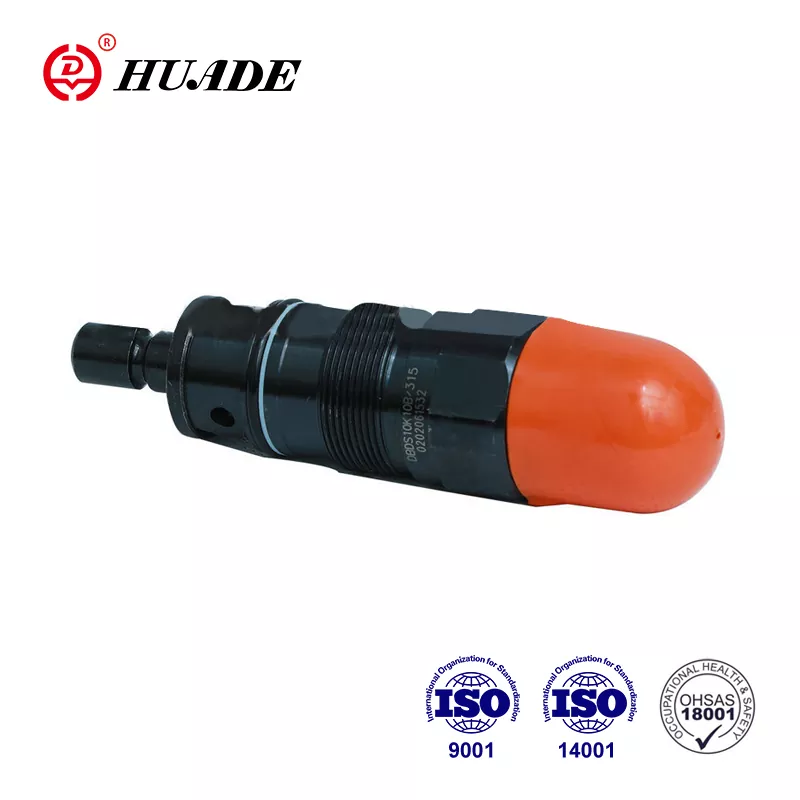

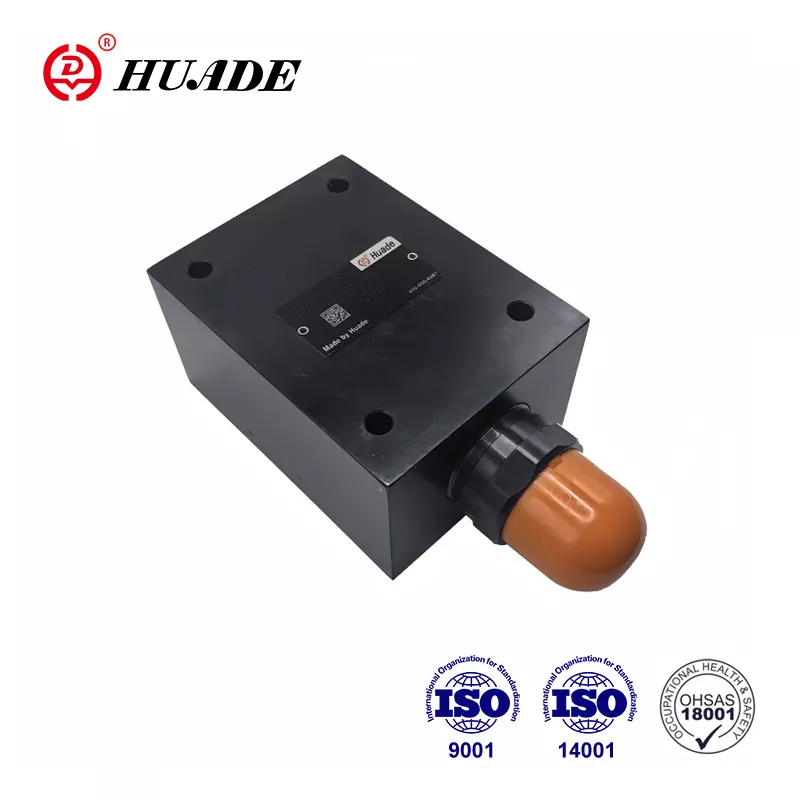

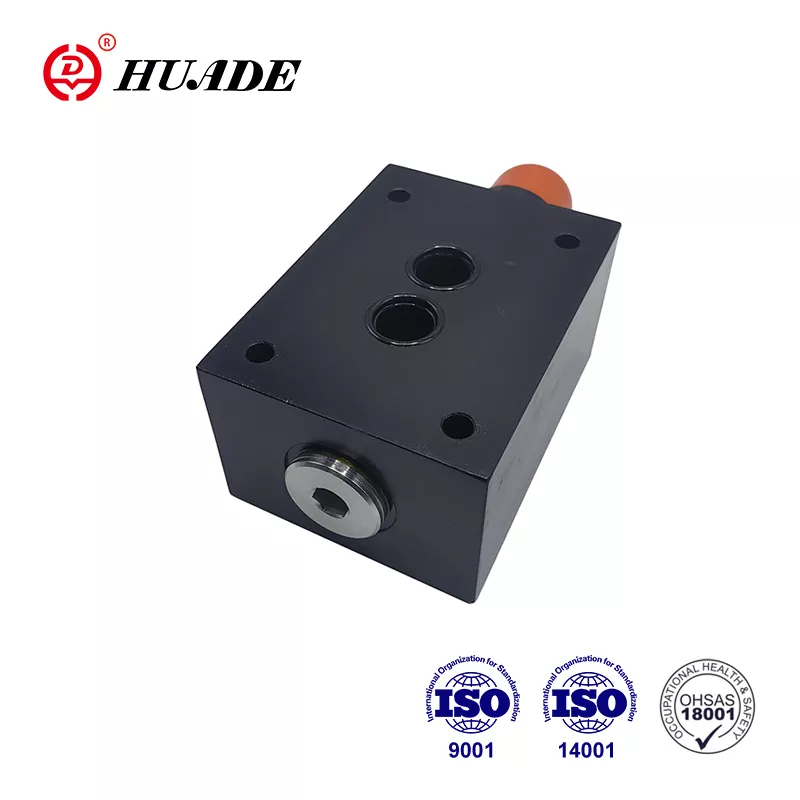

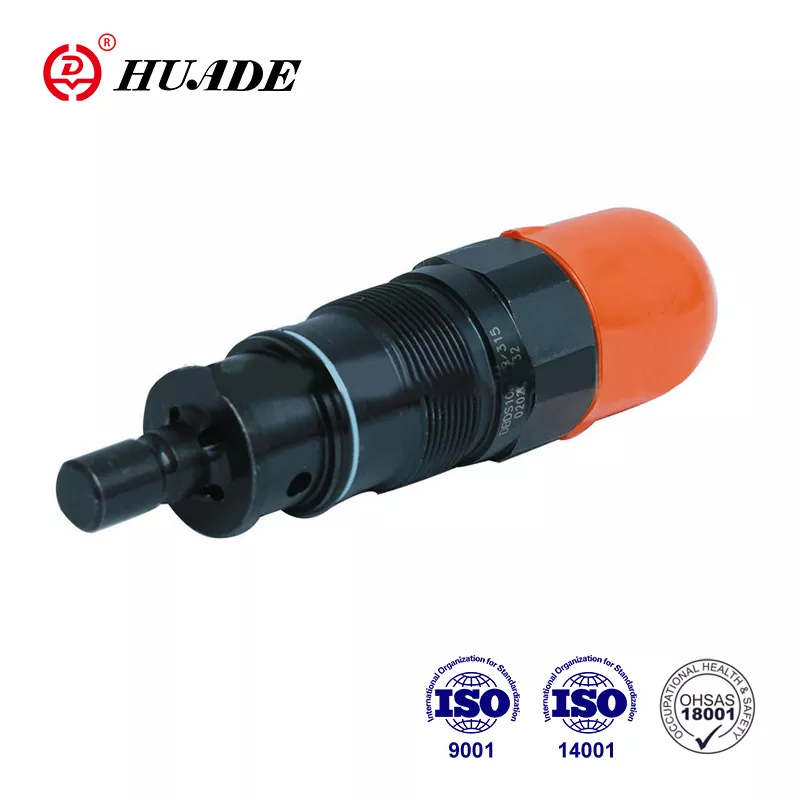

Katup Pelepas Tekanan DBD

Grup Industri Hidraulik Huade Beijing adalah perusahaan milik negara terkenal yang mengkhususkan diri dalam desain, manufaktur, dan layanan produk dan peralatan hidrolik. Relief valve DBWT dapat menggantikan produk yang ditawarkan oleh Rexroth®. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Huade Hydraulic memiliki sistem inspeksi yang baik untuk memastikan katup hidrolik berkualitas tinggi. Pabrik ini mengoperasikan lebih dari 750 buah peralatan produksi lanjutan yang diimpor dari seluruh dunia. Setiap katup tekanan akan dikemas dalam kantong plastik tahan air dan karton standar, dengan tanda anti pemalsuan. Produk hidrolik Huade® banyak digunakan dalam industri militer untuk mempromosikan modernisasi peralatan pertahanan.

Parameter produk DBD Katup Pelepas Tekanan

Fitur Produk Dan Penerapan Pressure Relief Valve DBD

Fitur:

▶ Sebagai katup kartrid

▶ Untuk koneksi berulir

▶ untuk pemasangan subpelat

▶ 3 elemen penyesuaian tekanan, opsional:

·Tombol putar

·.Hex. sekrup kepala dengan tutup pelindung

· Kenop putar yang dapat dikunci dengan skala

Aplikasi:

Fungsi,Bagian Dan Simbol DBD Pressure Relief Valve

Katup pelepas tekanan DBD adalah katup si kecil yang dioperasikan langsung.

Mereka digunakan untuk membatasi tekanan dalam sistem hidrolik.

Katup terutama terdiri dari selongsong (1), pegas (2), poppet dengan spool redaman (4) (tingkat tekanan 2,5 hingga 40 MPa) atau bola (4) (tingkat tekanan 63 MPa) dan elemen penyetel (3). Pengaturan tekanan sistem dapat diubah secara tak terhingga melalui elemen penyesuaian (3). Pegas (2) mendorong si kecil (4) ke dudukan. Saluran P terhubung ke sistem. Tekanan yang ada dalam sistem diterapkan pada area si kecil (atau bola).

Jika tekanan di saluran P naik melebihi katup yang dipasang pada pegas (2), si kecil (4) terbuka melawan pegas (2). Sekarang aliran fluida bertekanan membentuk saluran P ke saluran T. Gerakan si kecil (4) dibatasi oleh sebuah pin. Untuk menjaga pengaturan tekanan yang baik pada seluruh rentang tekanan, rentang tekanan dibagi menjadi 7 tahap tekanan. Satu tekanan tahap sesuai dengan pegas tertentu untuk tekanan operasi maksimum yang dapat diatur dengannya.

Struktur dan simbol DBD Pressure Relief Valve

Simbol DBD

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
