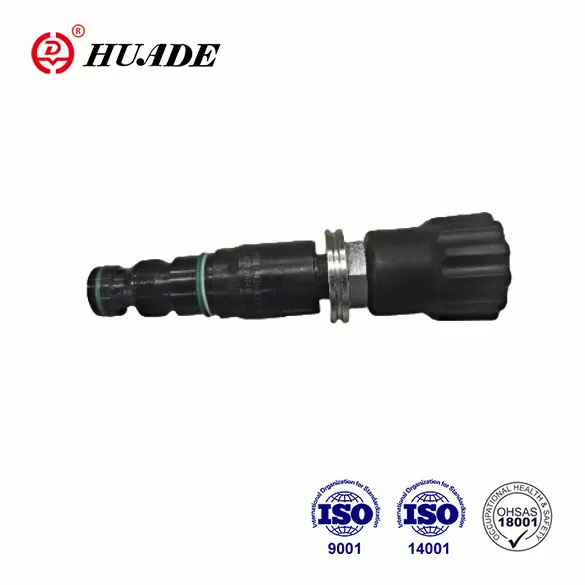

Katup Pelepas Tekanan DB.K

Melalui pengenalan teknologi canggih Rexroth, Huade Hydraulic telah membuat kemajuan signifikan dalam desain, pembuatan komponen hidrolik, dan peralatan terintegrasi. Katup pelepas tekanan Huade® DB.K lebih tahan lama dibandingkan dengan produk sejenis lainnya. Mereka bisa menggantikan produk yang ditawarkan Rexroth di seri yang sama. Untuk menyediakan produk yang terjangkau, pabrik lebih memperhatikan kepraktisan sambil memperkenalkan lebih dari 750 peralatan produksi canggih dari seluruh dunia untuk menjamin kualitas. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Katup tekanan hidrolik Huade® telah mendapatkan pengakuan pasar yang luas. Karena kualitasnya yang dapat diandalkan dan kinerja yang stabil, bahan ini banyak digunakan di berbagai lingkungan industri seperti mesin konstruksi dan sistem hidrolik kelautan.

Parameter produk Katup Pelepas Tekanan DB.K

Fitur Produk Dan Penerapan Katup Pelepas Tekanan DB.K

Fitur:

▶ Katup kartrid

▶ 4 rentang tekanan

▶ 4 elemen penyesuaian

. Kenop putar

. Selongsong dengan segi enam dan tutup pelindung

. Kenop putar yang dapat dikunci dengan skala

. Kenop putar dengan skala

Aplikasi:

Katup pelepas tekanan tipe DB..K.. adalah katup pelepas tekanan yang dioperasikan pilot untuk pemasangan di dalam kartrid. Mereka digunakan untuk membatasi tekanan dalam sistem hidrolik.

Fungsi, Bagian Dan Simbol Pressure Relief Valves DB.K

Pengaturan tekanan sistem dilakukan melalui elemen penyesuaian (4). Saat istirahat, katup menutup. Tekanan di port A bekerja pada spool (1). Pada saat yang sama, tekanan dilewatkan melalui lubang (2) ke sisi spul (1) yang memiliki pegas dan melalui lubang (3) ke poppet pilot (6). Jika tekanan

di port Muncul di atas nilai yang ditetapkan pada pegas (5), si kecil pilot (6) terbuka. Fluida sekarang dapat mengalir dari sisi spool (1), orifice (3), dan saluran (8) yang dibebani pegas ke port Y. Penurunan tekanan yang dihasilkan menggerakkan spool (1) sehingga membuka sambungan dari A ke B, sementara tekanan yang diatur pada pegas (5) dipertahankan.

Pengembalian oli pilot dari dua ruang pegas diambil secara eksternal melalui port Y.

struktur DB 10 K2-40B

Simbol

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
