Saat Anda bekerja dengan sistem hidrolik di lingkungan industri, katup kontrol arah pada dasarnya adalah pengatur lalu lintas tenaga fluida Anda. Katup Kontrol Arah Bosch Rexroth 4WE 10 J adalah salah satu alat kerja yang secara diam-diam menjaga jalur produksi tetap berjalan di pabrik di seluruh dunia. Katup khusus ini telah ada selama beberapa dekade, dan ada alasan bagus mengapa para insinyur terus menentukannya untuk proyek mereka.
Apa yang Membuat Katup Kontrol Arah 4WE 10 J Berbeda

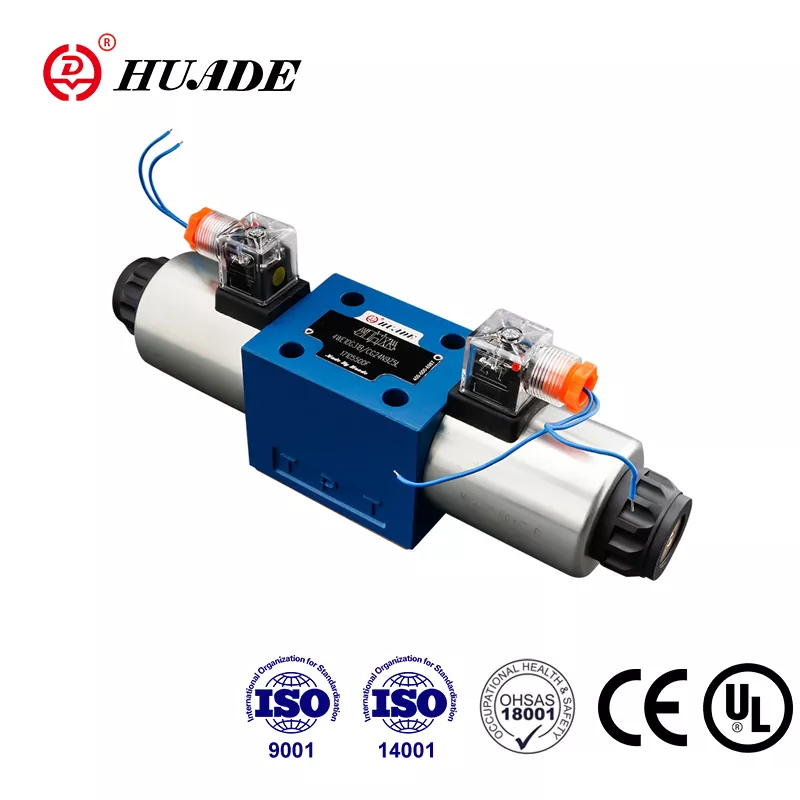

Rexroth 4WE 10 J adalah apa yang kami sebut sebagai katup spul arah yang dioperasikan solenoid. Anggap saja sebagai saklar yang dikontrol secara elektrik yang mengarahkan oli hidrolik ke tempat yang seharusnya. Bagian "4WE" memberi tahu kita bahwa ia memiliki empat port utama, dan dioperasikan secara elektrik. Angka "10" menunjukkan ukuran NG10, yang cocok dengan standar pemasangan CETOP 5. Huruf "J" di bagian akhir sebenarnya cukup penting karena menentukan perilaku katup saat berada di posisi tengah.
Yang membedakan katup ini adalah kemampuannya menangani tekanan dan aliran yang serius. Kita berbicara tentang tekanan kerja maksimum hingga 350 bar, yang berarti sekitar 5.000 pon per inci persegi. Versi tegangan DC dapat menghasilkan 160 liter per menit, sedangkan versi AC menangani 120 liter per menit. Angka-angka tersebut penting ketika Anda mencoba memindahkan beban berat atau mengoperasikan silinder besar.
Cara Kerja Posisi J-Pattern Center
Konfigurasi J spool mungkin merupakan fitur paling khas dari katup kontrol arah ini. Ketika katup berada di posisi tengah dengan kedua solenoid dimatikan, semua port utama diblokir. Port pompa (P), port kerja (A dan B), dan port pengembalian tangki (T) sepenuhnya terisolasi satu sama lain.
Desain pusat yang diblokir ini memiliki tujuan tertentu. Jika Anda memiliki silinder hidrolik yang menahan beban berat, Anda tentu tidak ingin beban tersebut turun saat Anda tidak mengendalikannya secara aktif. 4WE 10 J menjaga semuanya tetap terkunci pada tempatnya. Pompa tidak mengirimkan oli ke mana pun, dan silinder tidak dapat mengalirkan kembali ke tangki. Hal ini membuatnya sangat berguna dalam aplikasi seperti mesin cetak injeksi, di mana Anda memerlukan posisi penahan yang tepat selama berbagai tahap siklus pencetakan.
Saat Anda memberi energi pada salah satu solenoida, spool bergeser untuk menghubungkan pompa ke satu port kerja sementara port kerja lainnya terbuka ke tangki. Berikan energi pada solenoid lainnya, dan sambungannya akan terbalik. Ini adalah hidraulik yang mudah, tetapi bagian tengah yang diblokir memberi Anda kemampuan menahan statis yang tidak disediakan oleh beberapa pola spul lainnya.
Detail Teknis Yang Penting
4WE 10 J mengikuti standar ISO 4401-05-04-0-05 untuk antarmuka pemasangannya. Standarisasi ini berarti Anda dapat menukarnya dengan katup NG10 lain dari produsen berbeda jika diperlukan, meskipun selalu ada detail yang perlu diverifikasi. Pemasangannya menggunakan empat baut M6 x 50 yang ditorsi hingga 15 Newton-meter. Anda memerlukan pelat pemasangan terpisah, yang oleh Rexroth ditetapkan sebagai sesuatu seperti G 66/01.
Solenoida inilah yang disebut Rexroth sebagai desain "pin basah". Kumparan listrik berada di dalam wadah yang terkena oli hidrolik, yang membantu pendinginan dan mengurangi kebisingan dibandingkan dengan solenoida kering. Kumparan ini dapat dilepas dan diputar 90 derajat tanpa membongkar seluruh katup, yang berguna saat Anda memiliki ruang terbatas atau perlu mengubah orientasi sambungan listrik. Opsi voltase umum mencakup 24 VDC dan 120 VAC, meskipun voltase lain juga tersedia.
Waktu respons cukup baik untuk jenis katup kontrol arah ini. Saat Anda menerapkan daya, spool bergeser dalam waktu sekitar 45 hingga 70 milidetik. Saat Anda memutus aliran listrik, pegas mengembalikannya dalam 35 hingga 45 milidetik. Ini bukan kecepatan katup servo, namun cukup untuk sebagian besar aplikasi mesin industri.
Di Mana Anda Akan Menemukan Katup Ini Berfungsi
4WE 10 J muncul di banyak peralatan industri yang berbeda. Peralatan mesin berat menggunakannya untuk mengendalikan meja kerja dan spindel. Pengepres hidrolik mengandalkannya untuk kontrol silinder yang presisi. Mesin cetak injeksi mungkin merupakan salah satu aplikasi yang paling umum, terutama pada sirkuit penjepitan cetakan di mana Anda perlu menahan banyak gaya penjepit tanpa ada penyimpangan.
Dalam pengaturan cetakan injeksi pada umumnya, katup kontrol arah menangani pembukaan dan penutupan cetakan. Selama injeksi, posisi tengah pola J mengunci oli hidrolik di dalam silinder penjepit, mempertahankan tekanan konstan meskipun pompa mungkin melakukan pekerjaan lain. Hal ini mencegah flash (plastik yang tidak diinginkan bocor dari cetakan) dan memastikan kualitas komponen yang konsisten. Ketika tiba waktunya untuk membuka cetakan, salah satu solenoid menyala dan katup bergeser, mengarahkan oli untuk menarik kembali mekanisme penjepit.
Katup juga muncul pada peralatan bergerak, mesin konstruksi, dan sistem penanganan material. Di mana pun Anda memerlukan kontrol arah dengan kemampuan menahan yang baik dan laju aliran yang wajar, 4WE 10 J layak untuk dipertimbangkan.
Memahami Kode Pesanan
Rexroth menggunakan sistem pengkodean sistematis untuk katup kontrol arahnya, dan memahaminya membantu Anda mendapatkan apa yang Anda butuhkan. Nomor model lengkap umumnya mungkin terlihat seperti 4WE 10 J3X/CG24N9K4, dengan nomor komponen Rexroth R900589988.
Menguraikannya: Angka "4" mengonfirmasi empat port utama. "WE" berarti katup spul arah yang dioperasikan secara elektrik. "10" adalah peringkat ukuran NG10. "J" mengidentifikasi pola spool dengan bagian tengah yang diblokir. "3X" atau "5X" menunjukkan seri tersebut, dengan 5X menjadi seri produksi saat ini. Huruf dan angka setelah garis miring menentukan detail seperti tegangan solenoid (G24 berarti 24 VDC), bahan segel, dan berbagai opsi.
Jika Anda melihat tanda "V" di akhiran, itu menandakan segel FKM dan bukan segel NBR standar. Anda menginginkan FKM jika Anda menggunakan cairan ester fosfat atau beroperasi pada suhu yang lebih tinggi. Seal NBR standar berfungsi baik dengan oli hidrolik mineral dalam rentang suhu industri normal.
Persyaratan Cairan dan Filtrasi
4WE 10 J dirancang terutama untuk oli hidrolik berbasis mineral, meskipun dapat menangani ester fosfat dengan bahan segel yang tepat. Kisaran viskositasnya cukup luas, dari sekitar 2,8 hingga 380 milimeter persegi per detik, dengan viskositas operasi nominal sekitar 37 pada 55 derajat Celcius. Suhu pengoperasian harus tetap antara minus 20 dan plus 50 derajat Celcius untuk lingkungan sekitar.
Di sinilah banyak masalah perawatan dimulai: kebersihan cairan. Jarak bebas di dalam katup pengatur arah diukur dalam mikron. Kita membicarakan kesenjangan antara tiga dan tiga belas mikron di area kritis. Sebagai perbandingan, rambut manusia berukuran sekitar 70 mikron. Jika Anda membiarkan kontaminasi masuk ke dalam oli hidrolik, partikel dapat terjepit di celah tersebut dan menyebabkan spul menempel.
Rexroth merekomendasikan filtrasi pada 10 mikron atau lebih baik. Itu bukanlah saran yang harus Anda abaikan. Spul yang macet berarti katup Anda tidak akan bergeser, atau lebih buruk lagi, mungkin akan bergeser dan tidak kembali. Khususnya pada solenoid AC, spool yang macet dapat menyebabkan koil terbakar karena solenoid dirancang untuk tugas intermiten, bukan penahan terus menerus. Mengikuti standar kebersihan NAS 1638 Kelas 9 akan menyelamatkan Anda dari kesedihan.
Masalah Umum dan Pemecahan Masalah
Sebagian besar masalah dengan 4WE 10 J berasal dari tiga area: kontaminasi, gangguan listrik, atau kerusakan mekanis. Kabar baiknya adalah Rexroth menyertakan penggantian manual pada katup ini, yang memberi Anda alat diagnostik.
Jika katup kontrol arah Anda tidak bergeser saat Anda memberi energi pada solenoid, coba lakukan penggantian manual terlebih dahulu. Dorong pin override dan lihat apakah katup bergeser secara mekanis. Jika perpindahannya dilakukan secara manual tetapi tidak secara elektrik, berarti ada masalah kelistrikan. Periksa voltase Anda di konektor solenoid, verifikasi kabel Anda, dan uji resistansi koil. Jika katup tidak mau bergeser meskipun secara manual, spulnya macet, biasanya karena kontaminasi.
Masalah kontaminasi muncul dengan berbagai cara. Terkadang katup bergeser tetapi tidak kembali ke tengah dengan benar. Di lain waktu mungkin pergeserannya lambat atau tidak sama sekali. Kebocoran internal adalah gejala lainnya, di mana Anda kehilangan tekanan atau melihat silinder melayang meskipun katup seharusnya berada pada posisi tengah terkunci. Masalah ini biasanya berarti kontaminasi telah merusak badan spool atau katup, sehingga menimbulkan jalur kebocoran.
Masalah kelistrikan biasanya mudah diatasi. Tidak ada voltase berarti periksa kabel dan sistem kontrol Anda. Tegangan atau polaritas yang salah (untuk solenoid DC) berarti katup mungkin tidak dapat bergeser dengan baik. Kumparan yang putus muncul sebagai sirkuit terbuka atau resistansi yang sangat rendah. Penggantian koil cukup sederhana karena cukup melepas benang dari badan katup.
Kerusakan mekanis lebih jarang terjadi tetapi bisa saja terjadi. Pegas balik yang rusak akan mencegah spul berada di tengah. Pin solenoid yang rusak tidak akan mendorong spool dengan benar. Ini biasanya memerlukan penggantian atau pembangunan kembali katup daripada perbaikan sederhana.
Pertimbangan Instalasi
Memasang 4WE 10 J dengan benar dimulai dengan permukaan pemasangan yang rata dan bersih. Baut katup ke subpelat atau manifold menggunakan keempat baut M6 yang kami sebutkan sebelumnya. Kerataan permukaan penting karena cincin-O yang menutup setiap port harus dikompres secara merata. Lengkungan atau serpihan apa pun dapat menimbulkan jalur kebocoran.
Torsi baut pemasangan tersebut hingga 15 Newton-meter, tidak lebih, tidak kurang. Terlalu sedikit dapat menyebabkan kebocoran eksternal. Jika terlalu banyak, Anda berisiko merusak badan katup, yang dapat menyebabkan spool terikat. Gunakan kunci torsi, bukan tebakan.
Sambungan listrik juga perlu diperhatikan. Pastikan Anda menghubungkan ke terminal tegangan yang benar. Katup biasanya memiliki strip terminal atau konektor untuk setiap solenoid, ditambah sambungan ground. Sambungan ground tersebut wajib untuk keselamatan dan juga dapat mengurangi kebisingan listrik di sistem kontrol Anda.
Katup kontrol arah harus diorientasikan dengan solenoid mengarah ke atas jika memungkinkan. Ini membantu mencegah akumulasi kelembapan pada sambungan listrik. Jika Anda harus memasangnya secara berbeda, pertimbangkan untuk menambahkan sepatu boot atau penutup untuk melindungi terminal listrik.
Membandingkan Alternatif
4WE 10 J bukan satu-satunya katup kontrol arah NG10 yang tersedia. Parker membuat seri D3W yang menawarkan spesifikasi serupa. Eaton Vickers memiliki seri DG4V-5. HYDAC memproduksi katup NG10 yang dapat menggantikan banyak aplikasi. Jadi mengapa Anda masih memilih Rexroth?
Kapasitas aliran adalah salah satu faktornya. 4WE 10 J 160 liter per menit dalam versi DC mengungguli beberapa pesaing. Waktu respons kompetitif pada 45 hingga 70 milidetik untuk pemberian energi. Desain solenoid pin basah dengan kumparan yang dapat dilepas dan diputar menawarkan keuntungan perawatan yang praktis. Rexroth juga menawarkan lebih banyak variasi pola dan pilihan spool dalam seri 4WE 10, memberi Anda lebih banyak fleksibilitas untuk menyesuaikan dengan kebutuhan Anda.
Dari segi harga, katup-katup ini memiliki tingkat kasar yang sama. Anda mungkin membayar mulai dari 950 hingga 1.050 dolar AS untuk konfigurasi umum. Penetapan harga tersebut mencerminkan kualitas kelas industri dan teknik yang dilakukan untuk menjaga jarak bebas yang ketat dan kinerja yang andal.
Perbedaan sebenarnya sering kali terletak pada apa yang sudah Anda gunakan di sistem Anda. Jika peralatan Anda sudah dibuat berdasarkan komponen Rexroth, tetap menggunakan 4WE 10 J akan menjaga konsistensi dalam inventaris suku cadang dan pemahaman teknisi. Jika Anda bekerja dengan sistem Parker atau Eaton, sistem yang setara mungkin akan berintegrasi dengan lebih lancar.
Sumber dan Ketersediaan
Menemukan 4WE 10 J umumnya mudah. Konfigurasi umum seperti R900589988 (versi 24 VDC) biasanya tersedia di distributor industri. Rexroth memiliki toko online resmi tempat Anda dapat membeli secara langsung. Platform pasokan industri seperti Alibaba menawarkan katup Rexroth asli dan alternatif yang kompatibel, meskipun Anda perlu memverifikasi apa yang sebenarnya Anda dapatkan.
Waktu tunggu bervariasi tergantung pada konfigurasi. Barang stok mungkin dikirimkan dalam beberapa hari. Pesanan khusus dengan pilihan yang tidak biasa bisa memakan waktu beberapa minggu. Jika Anda memelihara peralatan penting, menyimpan katup cadangan adalah hal yang masuk akal mengingat biayanya yang relatif rendah dibandingkan dengan waktu henti.
Ketahuilah bahwa seri lama seperti 3X telah dihentikan. Jika Anda mengganti katup seri 3X, Anda dapat meningkatkan ke seri 5X, yang merupakan versi produksi saat ini. Antarmuka pemasangan dan pengoperasian dasar tetap sama, meskipun mungkin ada sedikit perbedaan dalam opsi atau spesifikasi kinerja.
Menjadikannya Terakhir
Mendapatkan masa pakai maksimal dari katup kontrol arah bergantung pada beberapa praktik utama. Pertama dan terpenting: menjaga kebersihan cairan hidrolik. Filtrasi 10 mikron yang kita bicarakan sebelumnya bukanlah opsional jika Anda menginginkan layanan yang andal. Ganti filter Anda secara teratur dan perhatikan penurunan tekanan di seluruh elemen filter.
Kedua, verifikasi bahwa pola spool J benar-benar cocok dengan aplikasi Anda. Jika Anda menggunakan pompa berkapasitas tetap tanpa katup pelepasan, bagian tengah yang tersumbat dapat menimbulkan masalah. Pompa akan mengalami deadhead terhadap port yang diblokir, menghasilkan panas dan membuang energi. Kumparan J bekerja paling baik dengan pompa atau sistem perpindahan variabel yang memiliki kemampuan pembongkaran terpisah.
Ketiga, gunakan pengesampingan manual selama diagnostik, bukan sebagai metode pengoperasian biasa. Pin pengesampingan tersebut ada untuk pemecahan masalah dan pemeliharaan, bukan untuk penggunaan produksi sehari-hari. Memukul override berulang kali dapat merusak mekanisme seiring berjalannya waktu.
Keempat, perhatikan tekanan dan aliran pengoperasian sistem Anda. Hanya karena 4WE 10 J dapat menangani 350 bar dan 160 liter per menit tidak berarti Anda harus menjalankannya pada batas tersebut terus menerus. Pengoperasian di tengah-tengah batas kinerja, bukan di titik ekstrem, akan memperpanjang masa pakai.
Terakhir, jika Anda mengalami kegagalan, jangan langsung memasang kumparan solenoid baru tanpa mengetahui penyebab kegagalannya. Kumparan biasanya tidak rusak dengan sendirinya. Mereka gagal karena kumparan macet dan kumparan terlalu panas, atau karena masalah kelistrikan pada sistem kendali Anda. Perbaiki akar masalahnya, bukan hanya gejalanya.
Intinya
Katup kontrol arah Rexroth 4WE 10 J mewakili evolusi hidrolika industri selama beberapa dekade. Ini tidak mewah atau berteknologi tinggi menurut standar saat ini, namun ia melakukan tugasnya dengan andal bila diterapkan dan dipelihara dengan benar. Pola kumparan J dengan bagian tengah diblokir memberi Anda penahan beban positif. Ukuran NG10 menangani aliran dan tekanan besar. Desain solenoid pin basah menyeimbangkan kinerja dengan akses perawatan praktis.
Jika Anda merancang sistem hidrolik baru yang memerlukan kontrol arah dengan kemampuan menahan, atau jika Anda mengganti katup yang aus pada peralatan yang ada, 4WE 10 J patut dipertimbangkan. Pastikan Anda menentukan seri yang tepat (5X untuk produksi saat ini), tegangan solenoid yang benar, dan bahan segel yang sesuai untuk cairan Anda. Perhatikan penyaringan sejak hari pertama, dan Anda akan mendapatkan layanan yang andal selama bertahun-tahun dari katup ini.
Memahami cara kerja katup pengatur arah dan apa yang diperlukan agar tetap sehat tidaklah rumit. Anda hanya perlu memperhatikan detail penting: cairan bersih, voltase yang tepat, pengaplikasian yang benar, dan perawatan rutin. Lakukan dengan benar, dan 4WE 10 J akan menjaga hidraulik Anda tetap mengalir ke mana pun mereka harus pergi, kapan pun mereka perlu pergi ke sana.
