Saat Anda bekerja dengan sistem hidrolik, memilih katup kontrol arah yang tepat dapat meningkatkan atau menghancurkan pengoperasian Anda. Katup kontrol arah Bosch Rexroth 4WE 10 E telah mendapatkan reputasinya sebagai pekerja keras yang andal dalam aplikasi industri, dan ada alasan bagus mengapa para insinyur terus kembali menggunakannya.
Apa yang Membuat Katup Kontrol Arah 4WE 10 E Istimewa

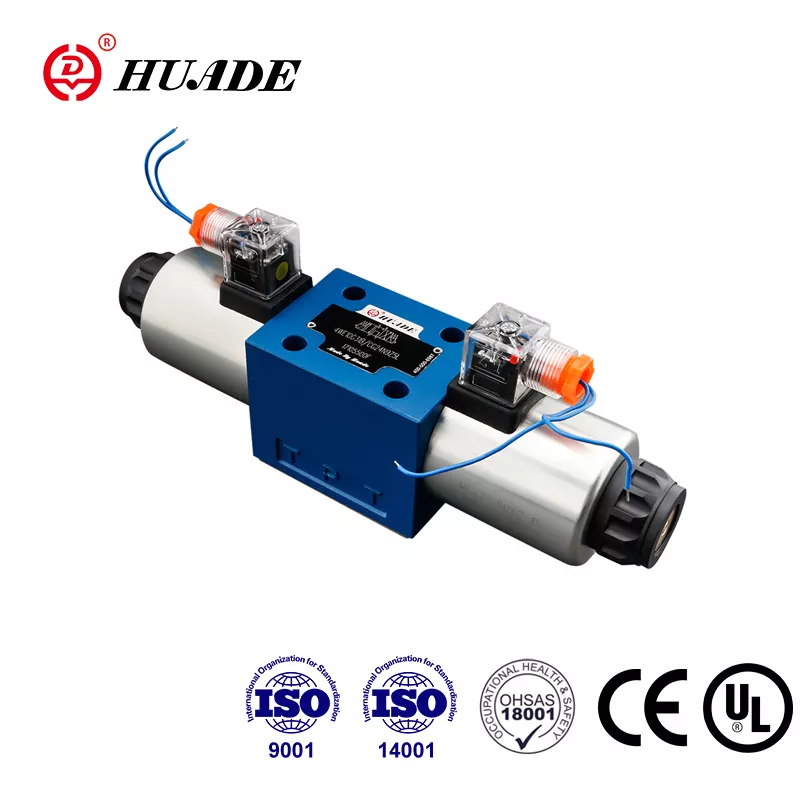

Rexroth 4WE 10 E adalah katup solenoid kerja langsung yang mengontrol pergerakan cairan hidrolik melalui sistem Anda. Anggap saja sebagai pengatur lalu lintas oli hidrolik Anda. Ini memberi tahu cairan ke mana harus pergi, kapan harus berhenti, dan jalur mana yang harus diambil. Katup khusus ini menggunakan kumparan elektromagnetik untuk menggeser kumparan internal, yang kemudian mengarahkan aliran untuk membuat silinder atau motor hidrolik Anda bergerak sesuai kebutuhan Anda.
Apa yang membedakan katup kontrol arah ini adalah desain bagian tengahnya yang tertutup, ditandai dengan huruf "E" pada namanya. Ketika katup berada pada posisi netral, semua port tetap diblokir. Aktuator hidraulik Anda mempertahankan posisinya tanpa melayang, yang sangat penting saat Anda mengangkat beban berat atau perlu menjaga sesuatu tetap diam.
Menguraikan Nomor Model
Nama 4WE 10 E memberi tahu Anda segalanya tentang fungsi katup ini. Angka "4" berarti memiliki empat port untuk menghubungkan saluran hidrolik Anda. Huruf "WE" menunjukkan bahwa itu adalah katup kontrol arah kerja langsung dengan operasi solenoid. Angka "10" mengacu pada ukurannya, yang mengikuti standar NG10, juga dikenal sebagai CETOP 5 atau ISO 4401-05-04-0-05. Standarisasi ini berarti Rexroth 4WE 10 E secara fisik akan cocok dengan permukaan pemasangan apa pun yang dirancang untuk katup NG10, memberi Anda fleksibilitas saat mengganti peralatan lama atau membangun sistem baru.
Penunjukan "E" menggambarkan konfigurasi spul. Dalam dunia katup, huruf yang berbeda mewakili pola aliran yang berbeda. Tipe E menjaga semua port tetap tertutup di posisi tengah, menjadikannya ideal saat Anda perlu menahan beban dengan stabil tanpa ada gerakan apa pun.
Kemampuan Teknis Itu Penting
Katup kontrol arah 4WE 10 E menangani tekanan serius. Ia dapat beroperasi hingga 350 bar di port utama, yang berarti sekitar 5,075 pon per inci persegi. Itu cukup untuk sebagian besar aplikasi industri berat, mulai dari mesin cetak injeksi hingga peralatan konstruksi.
Kapasitas aliran bervariasi tergantung pada apakah Anda memilih daya DC atau AC. Versi DC dari katup pengatur arah Rexroth ini bergerak hingga 160 liter per menit, sedangkan versi AC maksimal 120 liter per menit. Perbedaan ini terjadi karena kumparan AC menghasilkan lebih banyak panas ketika katup tetap diberi energi, sehingga Bosch Rexroth membatasi aliran untuk mencegah masalah panas berlebih.
Waktu respons penting ketika Anda membutuhkan gerakan yang cepat dan tepat. 4WE 10 E menyala dalam 45 hingga 70 milidetik dan lepas dalam 35 hingga 45 milidetik saat menggunakan daya DC. Itu cukup cepat untuk sebagian besar jalur produksi otomatis. Jika Anda memerlukan pengoperasian yang lebih mulus, Anda dapat menambahkan sisipan peredam opsional yang memperlambat perpindahan gigi untuk mengurangi guncangan pada sistem Anda.
Bagaimana Pusat Tertutup Bekerja
Konfigurasi spool tipe E memberikan katup kontrol arah ini kemampuan menahan beban. Bayangkan tiga posisi: tengah, kiri, dan kanan. Di posisi tengah, daratan internal pada spool memblokir keempat port. Port P terhubung ke pompa Anda, port T terhubung ke tangki Anda, dan port A dan B terhubung ke aktuator Anda. Ketika semuanya tetap tersumbat, oli yang terperangkap di dalam silinder Anda tidak dapat keluar, sehingga muatan Anda tetap berada di tempat Anda meninggalkannya.
Berikan energi pada kumparan "a", dan kumparan bergeser ke kiri. Sekarang port P terhubung ke port A sementara port B mengalir ke port T. Aktuator Anda meluas. Beralih ke kumparan "b", dan kumparan bergerak ke kanan, membalikkan pola aliran. Port P mengumpankan port B sementara port A kembali ke tangki, menarik kembali aktuator Anda.
Pengaturan bagian tengah yang tertutup ini berfungsi sempurna untuk aplikasi seperti meja angkat, klem, dan mesin press yang mana menjaga posisi lebih penting daripada efisiensi energi. Kerugiannya adalah pompa Anda terus menghasilkan tekanan bahkan ketika tidak ada yang bergerak, sehingga menghasilkan panas dan membuang energi. Anda biasanya memasangkan Rexroth 4WE 10 E ini dengan katup pelepas untuk melindungi sistem Anda.
Aplikasi Dunia Nyata
Pabrik manufaktur menggunakan katup kontrol arah 4WE 10 E dengan berbagai cara. Mesin cetak injeksi mengandalkannya untuk mengontrol penjepitan cetakan dengan presisi. Peralatan die-casting menggunakannya untuk memposisikan bagian logam secara akurat. Mesin konstruksi mendapat manfaat dari kemampuannya menahan posisi bucket dan boom di lereng tanpa hanyut.
Katup ini juga muncul dalam aplikasi kelautan, peralatan pengerjaan logam, dan sistem manufaktur presisi. Kapan pun Anda memerlukan aktuator hidrolik untuk tetap berada di bawah beban, desain pusat tertutup dari katup kontrol arah Rexroth ini memberikan kontrol yang Anda perlukan.
Instalasi dan Pemasangan

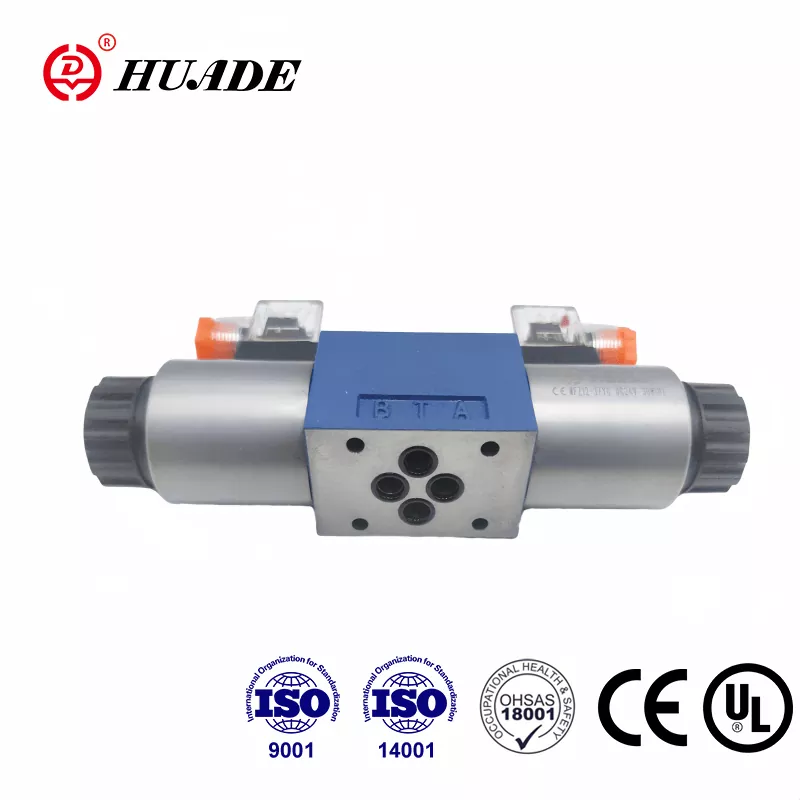

4WE 10 E dipasang langsung ke subplate yang sesuai dengan standar NG10. Pendekatan modular ini menyederhanakan pemasangan dan penggantian. Anda dapat menumpuk katup tambahan di atasnya menggunakan blok manifold, sehingga membuat rakitan katup kompak yang menghemat ruang dan mengurangi jumlah selang dan alat kelengkapan yang Anda perlukan.
Desain solenoid armature basah menawarkan keuntungan praktis. Kumparan berada di dalam minyak, yang membantu menghilangkan panas dan mengurangi kebisingan. Anda dapat memutar rakitan koil 360 derajat untuk menempatkan konektor listrik di tempat yang paling nyaman. Jika koil rusak, Anda dapat menggantinya tanpa menguras sistem hidrolik, sehingga meminimalkan waktu henti.
Sambungan listrik mengikuti standar DIN EN 175301-803, dengan tingkat perlindungan IP65 atau IP67 tergantung pada konfigurasi Anda. Pilihan tegangannya meliputi 12, 24, 110, dan 230 volt untuk daya DC dan AC, dengan toleransi plus atau minus 10 persen.
Membandingkan dengan Pilihan Lain
Saat Anda berbelanja katup pengatur arah dalam ukuran NG10, Anda akan menemukan alternatif dari Parker, Eaton, dan produsen lain. Seri Parker D3W menawarkan peringkat tekanan dan aliran yang serupa tetapi beralih lebih lambat, membutuhkan waktu sekitar 110 milidetik untuk merespons. Eaton DG4V-5 cocok dengan kapasitas aliran tetapi tidak menentukan frekuensi siklusnya dengan jelas.
Rexroth 4WE 10 E menonjol dengan waktu respons yang lebih cepat dan kemampuan bersepeda yang lebih tinggi. Ia dapat menangani hingga 15.000 operasi peralihan per jam, sehingga cocok untuk proses otomatis berkecepatan tinggi. Opsi redaman yang dapat disesuaikan juga memberi Anda kontrol lebih besar terhadap seberapa cepat katup berpindah, membantu Anda menyempurnakan perilaku sistem Anda.
Harga sangat bervariasi berdasarkan spesifikasi dan tempat Anda membeli. Konfigurasi dasar katup kontrol arah Rexroth ini mulai dari $56, sedangkan versi dengan lapisan khusus, voltase khusus, atau segel yang ditingkatkan dapat melebihi $1.200. Anda dapat menemukannya melalui distributor resmi Bosch Rexroth, rumah pasokan industri, dan pasar online. Saat membeli, pastikan nomor model benar-benar sesuai dengan kebutuhan Anda, berikan perhatian khusus pada peringkat tegangan dan jenis kumparan.
Menjaganya Tetap Berjalan
Musuh terbesar dari katup pengatur arah adalah kontaminasi. Partikel kotoran dalam oli hidrolik Anda menyebabkan spool menempel, menyebabkan pengoperasian tidak menentu atau kegagalan total. 4WE 10 E membutuhkan oli yang disaring hingga 10 mikron, yang sesuai dengan tingkat kebersihan NAS 1638 Kelas 9 atau ISO 4406 20/18/15.
Perawatan rutin dimulai dengan memantau oli Anda. Periksa perubahan warna, yang menandakan panas berlebih atau oksidasi. Uji kekentalan secara berkala karena oli yang terlalu encer atau terlalu kental mempengaruhi kinerja katup. Ganti filter sesuai jadwal, dan pertimbangkan untuk memasang pengukur tekanan untuk mengetahui masalah lebih awal.
Ketika katup pengatur arah Rexroth ini bekerja, gejalanya biasanya menunjukkan penyebab tertentu. Jika katup menempel tetapi berfungsi saat Anda menekan tombol manual, kemungkinan besar terjadi kontaminasi. Kumparan yang terbakar pada versi AC sering kali disebabkan oleh aliran yang berlebihan yang menyebabkan kumparan menempel saat diberi energi, sehingga kumparan menjadi terlalu panas. Kebocoran eksternal biasanya berasal dari segel yang aus, sedangkan kebocoran internal muncul sebagai gerakan aktuator yang lambat dan kenyal.
Membersihkan katup memerlukan kehati-hatian. Keluarkan dari sistem, bongkar dengan hati-hati, lalu bersihkan lubang dan spul dengan WD-40 atau pelarut serupa. Tiup saluran dengan udara bertekanan dan periksa apakah ada keausan atau kerusakan. Ganti segel menggunakan kit yang benar untuk versi katup Anda, perhatikan bahwa aplikasi suhu tinggi memerlukan segel FKM daripada karet NBR standar.
Membuat Pilihan yang Tepat
Katup kontrol arah 4WE 10 E unggul dalam hal menahan beban. Desain pusatnya yang tertutup mencegah penyimpangan, responsnya yang cepat mendukung otomatisasi, dan pemasangan standarnya menyederhanakan pemasangan. Konstruksi modular memungkinkan Anda membangun sirkuit kontrol kompleks di ruang kompak, dan kumparan angker basah menawarkan masa pakai yang lama dengan perawatan minimal.
Pertimbangkan trade-off energi. Posisi tengah yang terhalang membuat pompa Anda tetap terisi bahkan ketika tidak ada yang bergerak, sehingga menghasilkan panas dan menghabiskan daya. Jika efisiensi energi melebihi penahan posisi dalam aplikasi Anda, lihatlah spul tipe J yang mengeluarkan pompa dalam keadaan netral. Untuk aplikasi yang membutuhkan free float, konfigurasi pusat terbuka tipe-H mungkin bekerja lebih baik.
Cocokkan sistem kelistrikan Anda dengan katup dengan hati-hati. Versi DC menangani aliran yang lebih tinggi dan merespons lebih cepat, menjadikannya pilihan default untuk sebagian besar aplikasi industri. Daya AC berfungsi dengan baik untuk pengoperasian yang lebih lambat tetapi ingat batas aliran 120 liter per menit untuk mencegah kerusakan koil.
Rexroth 4WE 10 E telah mendapatkan tempatnya dalam industri hidrolik melalui kinerja yang telah terbukti selama puluhan tahun. Kombinasi kemampuan tekanan tinggi, respons cepat, dan penahan beban yang andal menjadikannya pilihan tepat untuk aplikasi yang menuntut. Jaga kebersihan oli Anda, pilih konfigurasi spool yang tepat untuk kebutuhan Anda, dan katup kontrol arah ini akan memberikan layanan yang dapat diandalkan selama bertahun-tahun. Baik Anda mengganti katup yang ada atau merancang sistem baru, memahami apa yang membuat 4WE 10 E berfungsi membantu Anda mendapatkan hasil maksimal dari peralatan hidrolik Anda.
