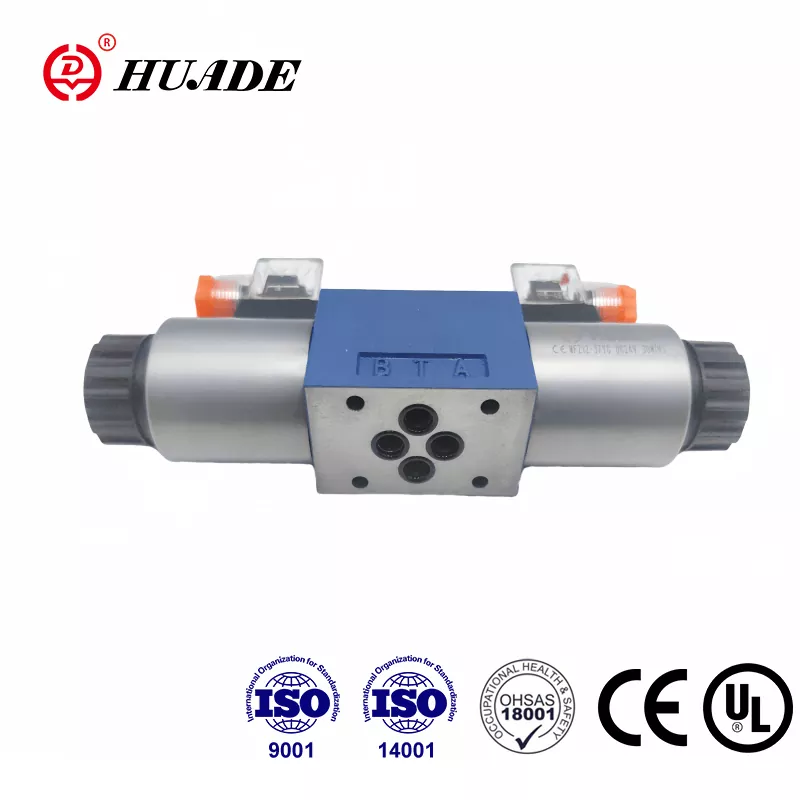

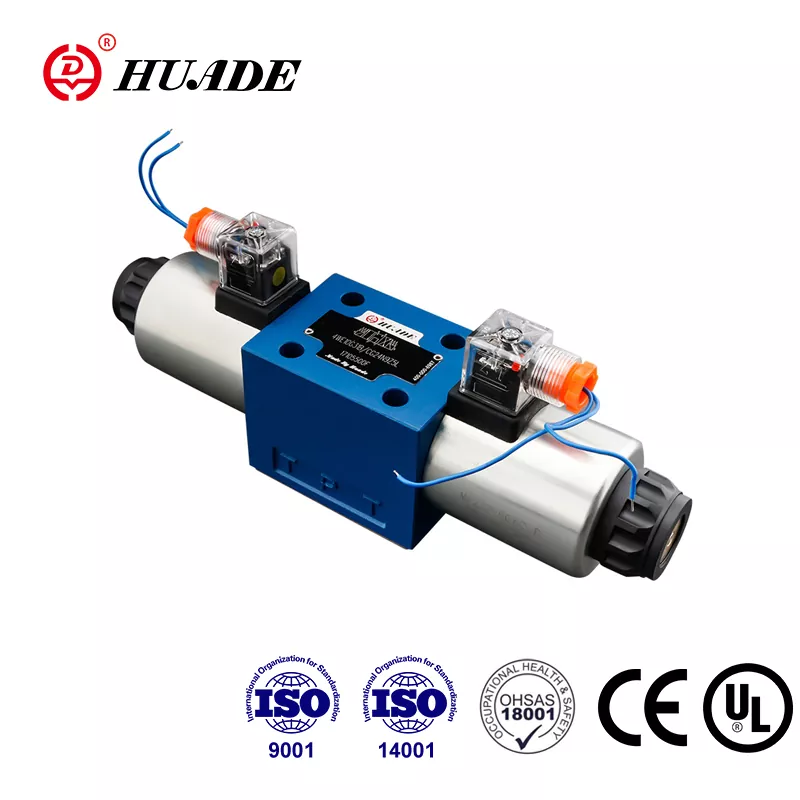

Bekerja sama dengan Rexroth dua kali sejak tahun 1979, Huade Hydraulic telah menjadi produsen terkemuka di industri hidrolik Tiongkok. Huade® direction spool valve tipe 4WE 10 D merupakan pengganti produk Rexroth. Seri katup pengarah solenoid telah lulus sertifikasi CE dan UL. Katup ini bersaing dengan produk terkenal dengan kualitas bagus dan harga lebih murah. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Huade® adalah merek terkemuka di industri hidrolik Tiongkok. Katup pengarah hidraulik Huade® terlibat dalam banyak proyek transformasi peralatan teknis dan pertahanan nasional untuk mempromosikan modernisasi peralatan pertahanan.
|
Tekanan pengoperasian maks. |
Pelabuhan A.B.P (MPa) |
menjadi 31,5 |
|
Pelabuhan T (MPa) |
16 |
|
|
Aliran maks (L/mnt) |
120 |
|
|
Penampang melintang (beralih posisi 0): |
Dengan simbol Q kira-kira 6 % dari luas nominal |
|
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
|
|
Kisaran viskositas (mm2/s) |
2,8~500 |
|
|
Berat (kg) |
Katup dengan 1 solenoid |
5.1(DC),4.3(AC) |
|
Katup dengan 2 solenoida |
6.7(DC),5.1(AC) |
|
Fitur:
▶ Katup spool arah yang dioperasikan solenoid langsung sebagai versi standar
▶ Solenoida DC atau AC pin basah dengan kumparan yang dapat dilepas
▶ Garis besar yang sempurna
▶ Kumparan dapat diganti tanpa membuka ruang kedap tekanan
▶ Pilihan sambungan listrik pusat atau individual
▶ Penyerahan serah terima opsional
▶ Umur panjang
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Katup pengarah 4WE 10 pada dasarnya terdiri dari rumah (1), satu atau dua solenoida (2), spool kontrol (3), dan satu atau dua pegas balik (4). Saat diam, kumparan kendali (3) ditahan pada posisi tengah atau awalnya dengan menggunakan pegas balik (4) (kecuali dalam kasus kumparan impuls). Spool kontrol (3) dioperasikan dengan solenoid pin basah (2). Gaya solenoid (2) bekerja pada spool kontrol (3) dan memindahkannya dari posisi diam ke posisi akhir yang diinginkan. Hal ini memungkinkan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Pada saat solenoid (2) dihilangkan energinya, spool kontrol (3) dikembalikan ke posisi awalnya melalui pegas balik (4).
Hand over-ride (5) opsional memungkinkan spool kontrol (3) digerakkan tanpa solenoid diberi energi.
Diagram struktur seri WE 10 30B
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang pada saluran masuk udara.
3. Produk tanpa subplate saat meninggalkan pabrik.
4. Sekrup pengencang katup harus dipilih dan digunakan sesuai dengan buku contoh.
5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8.
6. Permukaan akhir potongan kawin harus 0,01/100mm.
