Saat Anda bekerja dengan mesin industri berat, memahami bagaimana tenaga fluida bergerak melalui sistem Anda sangatlah penting. Inti dari banyak sistem hidraulik aliran tinggi terdapat komponen penting yang disebut katup kontrol arah, khususnya seri WH dari Bosch Rexroth. Katup-katup ini mungkin tidak terlihat mengesankan pada pandangan pertama, namun katup ini melakukan pekerjaan berat di pabrik-pabrik dan lingkungan industri di seluruh dunia.
Apa yang Membuat Katup Kontrol Arah Begitu Penting
Bayangkan katup pengatur arah sebagai polisi lalu lintas untuk cairan hidrolik. Tugas utamanya adalah memutuskan ke mana fluida mengalir, yang secara langsung mengontrol pergerakan mesin Anda. Baik Anda memulai, menghentikan, mempercepat, atau mengubah arah silinder hidrolik, katup kontrol arah mewujudkannya.
Tipe WH secara khusus mengacu pada katup kontrol arah yang dioperasikan pilot yang menggunakan tekanan hidrolik untuk mengontrol aliran utama. Ini lebih penting dari yang Anda kira. Saat Anda berurusan dengan laju aliran tinggi dan volume cairan yang besar, katup sederhana yang dioperasikan langsung tidak memiliki cukup kekuatan untuk menyelesaikan pekerjaan. Gaya yang bekerja pada spool katup besar sangatlah besar, dan di situlah operasi pilot diperlukan.
Bosch Rexroth merancang seri WH mereka untuk menangani situasi yang menuntut ini. Katup ini mampu mengatur tekanan hingga 350 bar dan laju aliran mencapai 1100 liter per menit. Sebagai gambaran, kita berbicara tentang memindahkan cairan hidraulik dalam jumlah yang cukup untuk menggerakkan mesin press industri besar, peralatan pencetakan berat, dan sistem penanganan material berukuran besar.
Bagaimana Sebenarnya Katup Kontrol Arah Seri WH Bekerja
Keunggulan katup pengatur arah WH terletak pada desain dua tahapnya. Daripada mencoba menggerakkan spool yang besar dan berat secara langsung, sistem ini menggunakan katup pilot kecil untuk mengendalikan katup utama yang jauh lebih besar. Ini adalah tindakan penguatan kekuatan.
Begini cara kerjanya dalam praktik. Tahap pilot menggunakan sejumlah kecil tekanan hidrolik untuk menggeser spool katup kecil. Hal ini menciptakan perbedaan tekanan yang bekerja pada ujung kumparan utama yang jauh lebih besar. Perbedaan tekanan tersebut menghasilkan gaya yang cukup untuk mengatasi gaya fluida dan gesekan, memungkinkan spool utama berpindah posisi dan mengarahkan aliran sistem secara penuh.
Penunjukan WH memberi tahu Anda bahwa ini murni kontrol pilot hidraulik. Semua sinyal kontrol berasal dari sumber tekanan hidrolik, bukan solenoida listrik. Hal ini menjadikan katup WH sangat berharga di lingkungan di mana sistem kelistrikan mungkin bermasalah, seperti aplikasi di bawah air, suhu ekstrem, atau atmosfer yang mudah meledak.
Di dalam badan katup, Anda akan menemukan lubang yang dibuat dengan mesin presisi tempat kumparan baja yang diperkeras meluncur maju mundur. Spool telah merancang tanah dan alur dengan hati-hati yang sejajar dengan port di badan katup. Saat spool bergerak, ia membuka dan menutup jalur aliran ini, mengarahkan fluida ke aktuator yang berbeda atau kembali ke tangki.
Konfigurasi Berbeda untuk Kebutuhan Berbeda
Katup kontrol arah hadir dalam berbagai konfigurasi, dan memahami terminologi akan membantu saat memilih katup yang tepat. Angka-angka yang Anda lihat dalam deskripsi katup mengacu pada jumlah port dan posisi.
Katup empat arah, tiga posisi (ditulis sebagai 4/3) memiliki empat sambungan fluida dan tiga posisi pengoperasian berbeda. Keempat port tersebut biasanya mencakup suplai pompa, pengembalian tangki, dan dua port kerja yang terhubung ke aktuator Anda. Ketiga posisi tersebut biasanya mencakup dua posisi aktif untuk menggerakkan silinder atau motor Anda ke salah satu arah, ditambah posisi tengah.
Posisi tengah itu lebih penting daripada yang disadari banyak orang. Dalam konfigurasi pusat tertutup, semua aliran berhenti ketika katup kembali ke pusat. Ini bekerja dengan baik dengan pompa perpindahan tetap dan ketika Anda memerlukan penahan posisi yang tepat. Bagian tengah yang terbuka memungkinkan aliran pompa kembali ke tangki pada posisi netral, mengurangi timbulnya panas namun berpotensi membuat aktuator Anda melayang di bawah beban. Konfigurasi pusat tandem menawarkan jalan tengah, membongkar pompa sambil memblokir port aktuator.
Seri WH menawarkan semua kondisi pusat ini dan banyak lagi. Anda dapat memesan katup dengan pemusatan pegas, di mana pegas mendorong spool kembali ke netral, atau pemusatan tekanan, di mana tekanan hidrolik menjaga spool tetap berada di tengah. Beberapa aplikasi memerlukan konfigurasi offset pegas atau penahan hidraulik yang menahan spool pada posisi apa pun yang terakhir kali diperintahkan.
Spesifikasi Teknis Yang Penting
Saat Anda membandingkan katup kontrol arah, spesifikasi tertentu memberi tahu Anda apa yang sebenarnya dapat dilakukan katup tersebut di sistem Anda. Seri WH mencakup ukuran nominal dari NG10 hingga NG32. Ukuran nominal tersebut secara langsung berkaitan dengan seberapa banyak aliran yang dapat ditangani oleh katup.
Katup NG10 dapat menangani 200 hingga 300 liter per menit, yang cocok untuk mesin berukuran sedang. Tingkatkan ke NG32, dan Anda akan melihat kapasitas aliran maksimum 1.100 liter per menit. Ukuran yang lebih besar inilah yang Anda tentukan untuk mesin press industri terbesar atau peralatan produksi berkecepatan tinggi.
Peringkat tekanan kerja maksimum 350 bar menempatkan katup WH dalam kategori kinerja tinggi. Banyak sistem industri beroperasi pada 200 hingga 250 bar, sehingga memiliki kapasitas tekanan ekstra memberikan margin keamanan dan memungkinkan katup bekerja di sirkuit yang paling menuntut.
Semua katup kontrol arah WH dipasang sesuai dengan standar ISO 4401. Standar internasional ini menjelaskan dengan tepat di mana port berada dan bagaimana permukaan pemasangan dikerjakan. Mengapa ini penting? Karena itu berarti Anda berpotensi menukar katup Bosch Rexroth dengan katup Parker atau Eaton yang setara tanpa mengganti manifold atau pipa ledeng. Standardisasi ini menghemat banyak waktu dan uang dalam desain dan pemeliharaan sistem.
Katup bekerja dengan cairan hidrolik oli mineral atau ester fosfat pada kisaran suhu dari negatif 30 hingga positif 80 derajat Celcius. Jendela pengoperasian yang luas ini mencakup sebagian besar lingkungan industri tanpa memerlukan kompensasi suhu khusus.
Aplikasi Dunia Nyata Dimana WH Valves Unggul
Berjalanlah ke fasilitas manufaktur berat mana pun dan Anda mungkin akan menemukan katup kontrol arah seri WH sedang bekerja. Pabrik baja menggunakannya untuk mengontrol mesin cetak besar-besaran. Pabrik cetakan injeksi mengandalkannya untuk sistem penjepitan berkekuatan tinggi yang menahan cetakan tetap tertutup di bawah tekanan ekstrim.
Peralatan mesin besar menghadirkan aplikasi umum lainnya. Ketika pusat permesinan CNC perlu dengan cepat memposisikan meja berat atau menjepit benda kerja, katup kontrol arah WH memberikan tindakan peralihan yang menentukan dan kuat yang diperlukan. Kemampuan katup untuk menangani laju aliran yang tinggi berarti pergerakan ini terjadi dengan cepat, sehingga mengurangi waktu siklus dan meningkatkan produktivitas.
Peralatan penanganan material seperti elevator hidrolik dan platform pengangkat juga mendapat manfaat dari teknologi WH. Aplikasi ini menuntut keandalan di atas segalanya, dan desain katup kontrol arah yang dioperasikan pilot yang sederhana dan kuat memberikan hal tersebut.
Apa yang membuat katup WH sangat cocok untuk aplikasi ini adalah toleransinya terhadap kondisi pengoperasian yang kurang sempurna. Sistem hidrolik industri seringkali tidak dapat mempertahankan kondisi cairan ultra-bersih yang dibutuhkan oleh katup proporsional yang lebih canggih. Katup WH bekerja dengan andal dengan kebersihan cairan hidraulik sesuai ISO 4406 20/18/15, sedangkan katup proporsional mungkin memerlukan 19/16/13 atau lebih baik. Perbedaan dalam persyaratan filtrasi tersebut berarti biaya pengoperasian yang lebih rendah dan interval servis yang lebih lama.
Membandingkan Katup WH dengan Kompetisi
Pasar katup kontrol arah industri mencakup beberapa pemain utama di luar Bosch Rexroth. Divisi Vickers Eaton menawarkan seri DG3V-10 untuk pengoperasian pilot hidrolik dan DG5V-10 untuk pengoperasian pilot solenoid. Katup ini bersaing langsung dengan katup WH dan WEH, menawarkan kapasitas aliran dan peringkat tekanan yang serupa.
Parker Hannifin memproduksi katup besar yang dioperasikan pilot dalam seri D81VW dan jajaran seri D yang lebih luas. Seperti katup lainnya, katup ini mematuhi standar pemasangan ISO 4401 dan memberikan kinerja yang sebanding.
Hal yang menarik tentang lanskap kompetitif ini adalah betapa miripnya spesifikasi kelas atas. Ketiga pabrikan besar menawarkan katup dengan tekanan 350 bar dan aliran 1.100 liter per menit. Semuanya mengikuti standar pemasangan yang sama. Konvergensi ini mencerminkan tuntutan pasar akan pertukaran dan telah menciptakan situasi di mana persaingan lebih banyak terjadi pada faktor-faktor sekunder seperti waktu pengiriman, dukungan teknis, dan opsi konfigurasi spesifik daripada batasan kinerja murni.

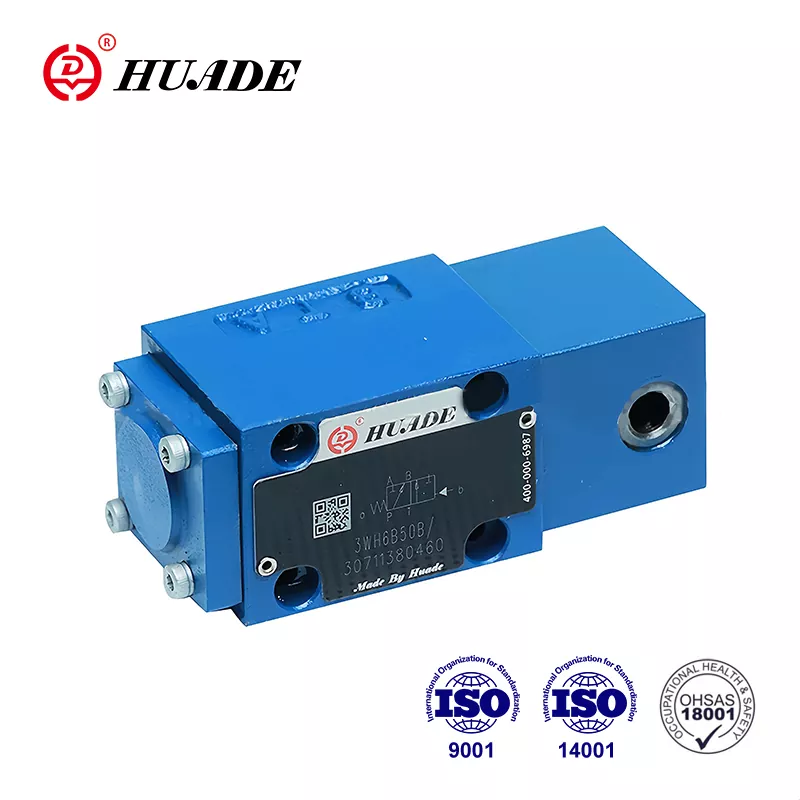

Pabrikan Asia juga telah memasuki pasar dengan katup yang kompatibel dengan ISO 4401. Perusahaan seperti Huade dan Shanghai Lixin menawarkan produk yang kompatibel dengan WH dengan harga bersaing, khususnya menarik pembeli di kawasan industri yang berkembang pesat. Meskipun alternatif ini mungkin tidak memiliki pengenalan merek yang sama, alternatif tersebut mengikuti prinsip desain dasar dan standar pemasangan yang sama.
Pertimbangan Pemeliharaan dan Masalah Umum
Salah satu keuntungan signifikan dari katup kontrol arah seri WH adalah profil perawatannya yang relatif sederhana. Tidak seperti katup proporsional canggih dengan toleransi ketat dan sistem umpan balik yang rumit, katup tradisional yang dioperasikan pilot cukup mudah memaafkan.
Mode kegagalan yang paling umum adalah spool sticking, biasanya disebabkan oleh kontaminasi pada cairan hidrolik. Partikel kecil dapat terakumulasi di celah kecil antara spool dan bore, sehingga menghambat kelancaran pergerakan. Penggantian cairan secara teratur dan filtrasi yang memadai mencegah sebagian besar masalah ini.
Kebocoran internal terjadi seiring berjalannya waktu karena keausan normal meningkatkan jarak antara spool dan bore. Hal ini terlihat dari kecepatan aktuator yang lebih lambat, gaya yang berkurang, dan peningkatan pembangkitan panas. Ketika kebocoran internal menjadi berlebihan, satu-satunya perbaikan adalah penggantian katup. Biaya pembangunan kembali biasanya melebihi biaya katup baru untuk sebagian besar ukuran.
Kebocoran eksternal dari segel atau sambungan pas biasanya lebih mudah diatasi. Banyak segel dapat diganti tanpa alat khusus. Namun, jika spool itu sendiri rusak di area penyegelan, penggantian perlu dilakukan.
Tekanan suplai pilot perlu mendapat perhatian khusus pada katup WH. Karena sirkuit pilot mengontrol posisi spool utama, setiap masalah dengan tekanan pilot secara langsung mempengaruhi fungsi katup. Baik menggunakan pasokan pilot internal dari pompa utama atau pasokan pilot eksternal dari sumber terpisah, tekanan tersebut harus tetap stabil dan memadai untuk perpindahan gigi yang andal.
Biaya awal katup pengatur arah kualitas mungkin terlihat signifikan. Rakitan Bosch Rexroth kelas menengah mungkin berharga sekitar 450 dolar, dengan konfigurasi yang lebih besar atau lebih kompleks membutuhkan biaya lebih banyak. Namun, total biaya kepemilikan sangat bergantung pada keandalan dan masa pakai. Katup WH dapat bertahan selama bertahun-tahun dalam pengoperasian yang dapat diandalkan dengan sedikit perhatian.
Masa Depan Teknologi Kontrol Terarah
Industri katup hidrolik tidak tinggal diam. Dua tren utama sedang membentuk kembali lanskap, meskipun tidak ada yang membuat katup gaya WH menjadi ketinggalan jaman.
Katup kontrol arah proporsional menawarkan kontrol aliran variabel kontinu daripada peralihan on-off yang sederhana. Dengan memvariasikan sinyal input, Anda dapat mengontrol kecepatan dan gaya aktuator dengan tepat. Hal ini memberikan keuntungan signifikan untuk aplikasi yang memerlukan gerakan halus atau pemosisian tepat. Namun, katup proporsional memerlukan cairan hidrolik yang jauh lebih bersih, memerlukan kalibrasi rutin, dan umumnya lebih mahal untuk pembelian dan pemeliharaan.
Hidraulik digital mewakili perubahan pendekatan yang lebih mendasar. Daripada menggunakan katup analog seperti seri WH atau katup proporsional, sistem hidraulik digital menggunakan rangkaian katup on-off yang dapat dialihkan dengan cepat. Dengan menggerakkan katup-katup ini secara cepat, sistem dapat mencapai kontrol presisi yang menyaingi atau melampaui katup proporsional dengan tetap menjaga kesederhanaan dan kekokohan komponen on-off.
Hidraulik digital menjanjikan penghematan energi yang besar dengan menghilangkan banyak kerugian pelambatan yang melekat pada sistem tradisional. Teknologi ini juga menyediakan redundansi bawaan karena beberapa katup kecil dapat memberikan kompensasi jika ada yang rusak. Biaya produksi dapat turun secara signifikan jika volume meningkat, karena katup digital lebih mudah diproduksi dibandingkan katup proporsional presisi.
Terlepas dari kemajuan ini, katup kontrol arah WH tradisional tetap mempertahankan keunggulan penting. Katup ini memerlukan kontrol elektronik yang tidak terlalu canggih, lebih tahan terhadap kontaminasi dibandingkan katup proporsional, dan terintegrasi secara sempurna ke dalam sistem yang sudah ada dan dibangun berdasarkan standar ISO 4401. Untuk aplikasi yang memerlukan peralihan aliran tinggi dan kuat tanpa kontrol berkelanjutan, katup WH tetap menjadi solusi paling hemat biaya.
Bosch Rexroth menyadari adanya persaingan ini dan telah mengembangkan strategi Connected Hydraulics. Pendekatan ini menambahkan sensor dan antarmuka digital ke komponen hidrolik tradisional, membawanya ke lingkungan Industri 4.0 tanpa memerlukan desain ulang sistem secara menyeluruh. Katup WH dengan sensor tekanan terintegrasi dan pemantauan posisi dapat memberikan data berharga untuk pemeliharaan prediktif sambil tetap menjalankan fungsi peralihan mendasar.
Melakukan Pemilihan Katup yang Tepat
Memilih antara katup kontrol arah WH tradisional dan teknologi yang lebih baru bergantung pada kebutuhan aplikasi spesifik Anda. Untuk sistem baru yang memerlukan kontrol kecepatan presisi atau profil gerak kompleks, katup proporsional atau hidraulik digital dapat digunakan meskipun memerlukan biaya dan perawatan yang lebih tinggi.
Untuk suku cadang pengganti pada sistem yang ada, katup WH biasanya merupakan pilihan paling praktis. Mereka menggunakan pola pemasangan standar ISO 4401, bekerja dengan sirkuit pilot yang ada, dan memberikan keandalan yang telah terbukti. Fokuskan pemilihan pemasok Anda pada perusahaan yang menawarkan dukungan teknis yang baik dan opsi konfigurasi spesifik yang Anda perlukan, seperti waktu peralihan yang dapat disesuaikan atau pemusatan tekanan.
Ketika pengendalian kontaminasi sulit atau tidak mungkin dicapai, katup kontrol arah yang dioperasikan pilot tradisional jelas mengungguli alternatif proporsional. Industri seperti pertambangan, kehutanan, dan pembongkaran sering kali masuk dalam kategori ini. Jarak bebas internal katup WH yang lebih besar dan desain yang lebih sederhana dapat mentolerir kondisi yang akan dengan cepat merusak kontrol yang lebih canggih.
Kuncinya adalah mencocokkan teknologi katup dengan kebutuhan sistem aktual, bukan memilih opsi terbaru secara otomatis. Katup kontrol arah seri WH tetap diproduksi selama beberapa dekade karena memecahkan masalah nyata secara efektif. Mereka akan terus melayani sistem industri selama ada aplikasi yang menghargai kesederhanaan, ketahanan, dan kapasitas aliran tinggi dibandingkan kontrol variabel berkelanjutan.
Memahami cara kerja katup-katup ini, fungsinya dengan baik, dan di mana alternatif lain yang mungkin berfungsi lebih baik akan membantu Anda membuat keputusan yang tepat untuk sistem hidraulik spesifik Anda. Baik Anda merawat peralatan yang ada atau merancang instalasi baru, katup kontrol arah WH layak dipertimbangkan sebagai solusi yang terbukti dan andal untuk aplikasi kontrol fluida berdaya tinggi.
