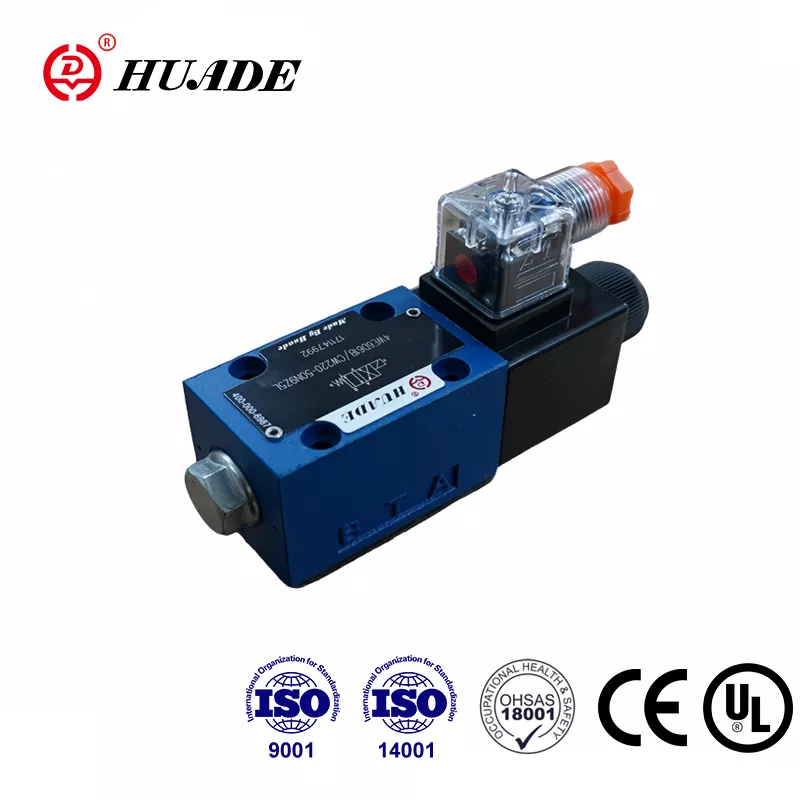

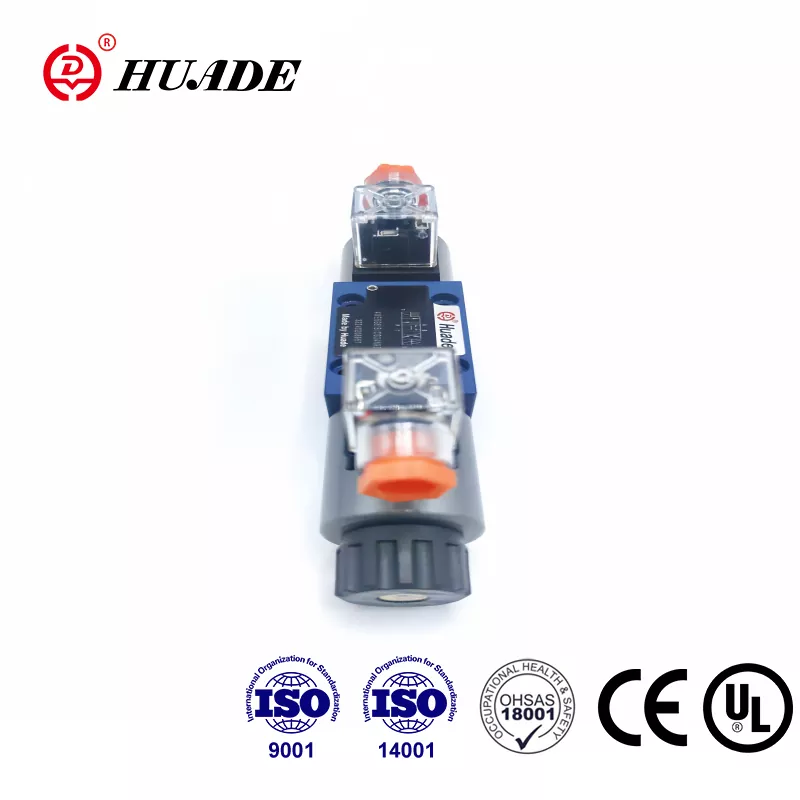

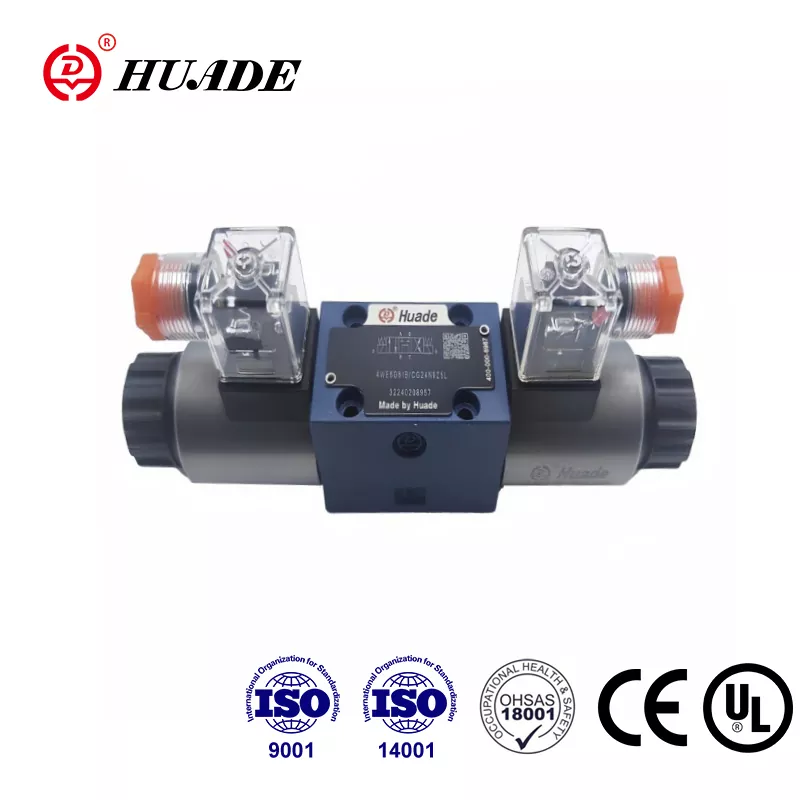

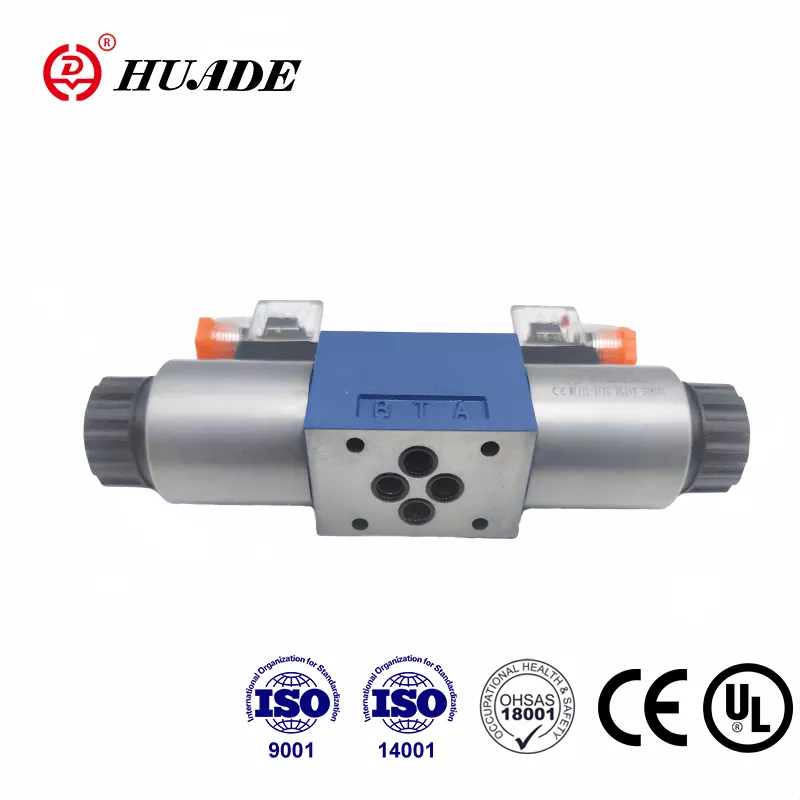

Grup Industri Hidraulik Huade Beijing adalah perusahaan milik negara terkenal yang mengkhususkan diri dalam desain, manufaktur, dan layanan katup dan peralatan hidrolik. Katup pengarah solenoid Huade® 4WE 6 J dapat menggantikan model yang sama yang ditawarkan oleh Rexroth karena kerja sama jangka panjang dua kali dengan Rexroth sejak tahun 1979. Katup pengarah solenoid seri WE 6 telah lulus sertifikasi CE. Huade sangat menekankan kualitas untuk memastikan bahwa setiap katup pengarah memiliki kinerja yang unggul. R&D dan sistem manajemen produksi memenuhi ISO9001, ISO14001, dan ISO45001. Katup hidrolik Huade® banyak digunakan dalam industri militer dan bidang lain di Tiongkok karena kinerjanya yang stabil. Ini adalah merek nasional yang dapat diandalkan di Tiongkok.
|
Hidrolik |
|||
|
Tekanan pengoperasian maksimum Port A,B,P (Mpa) |
hingga 35,0 |
||
|
Pelabuhan T (㎫) |
21(-);16(～) |
||
|
dengan simbol A dan B, port T harus digunakan sebagai port drain |
|||
|
Aliran maksimum (L/mnt) |
80(-);60(～) |
||
|
Cairan bertekanan |
Minyak Mineral atau Ester Fosfat |
||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
||
|
Tingkat kontaminasi |
Tingkat kontaminasi cairan hidrolik maksimum yang diizinkan menurut NAS 1638 class9. |
||
|
Listrik |
|||
|
Jenis tegangan |
DC |
AC 50/60Hz |
|
|
Tegangan yang tersedia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Konsumsi daya (W) |
30 |
||
|
Kekuatan memegang (VA) |
- |
50 |
|
|
Daya pengaktifan (VA) |
- |
220 |
|
|
Tugas |
kontinu |
||
|
Mengalihkan waktu ke IS0 6403 |
AKTIF (md) |
25 hingga 45 |
10 hingga 20 |
|
MATI (md) |
10 hingga 25 |
15 hingga 40 |
|
|
Perlindungan terhadap DIN |
IP 65 |
||
|
Frekuensi peralihan (siklus/jam) |
hingga 15000 |
hingga 7200 |
|
|
Dengan sambungan listrik konduktor pelindung (PE) |
|||
Fitur:
▶ Katup spool arah yang digerakkan solenoid langsung versi kinerja tinggi
▶ Solenoida DC atau AC pin basah dengan koil yang dapat dilepas
▶ Penggantian tangan, opsional
▶ Kumparan solenoid dapat diputar hingga 90°
▶ Tidak perlu membuka ruang kedap tekanan saat mengganti koil
▶ Sambungan listrik baik sebagai sambungan individual atau sentral
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup pengarah yang dioperasikan dengan solenoid tipe 4WE 6 J mengontrol start, stop, dan arah fluida.
Pada dasarnya katup kontrol arah 4WE 6 terdiri dari rumah (1), satu atau dua solenoid (2), spool kontrol (3), dan satu atau dua pegas balik (4). Dalam kondisi tanpa energi, spool kontrol (3) ditahan pada posisi netral atau awal dengan menggunakan pegas balik (4) (kecuali untuk spool impuls). Spool kontrol (3) digerakkan melalui solenoid pin basah (2) . Gaya solenoid (2) bekerja melalui pendorong (5) pada spool kontrol (3) dan mendorongnya dari posisi netral ke posisi akhir yang diperlukan. Hal ini memberikan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Ketika solenoid (2) tidak diberi energi, spool kontrol (3) dikembalikan ke posisi netral melalui pegas balik (4).
Penggantian tangan opsional (6), memungkinkan pergerakan spool kontrol (3) tanpa memberi energi pada solenoid.
Diagram struktur seri WE 6 61B
