Dalam dunia otomasi industri dan sistem kontrol fluida, tekanan katup proporsional merupakan salah satu konsep paling penting untuk mencapai pengoperasian yang tepat dan efisien. Memahami prinsip dasar ini sangat penting bagi para insinyur, teknisi, dan siapa pun yang bekerja dengan sistem hidrolik atau pneumatik.

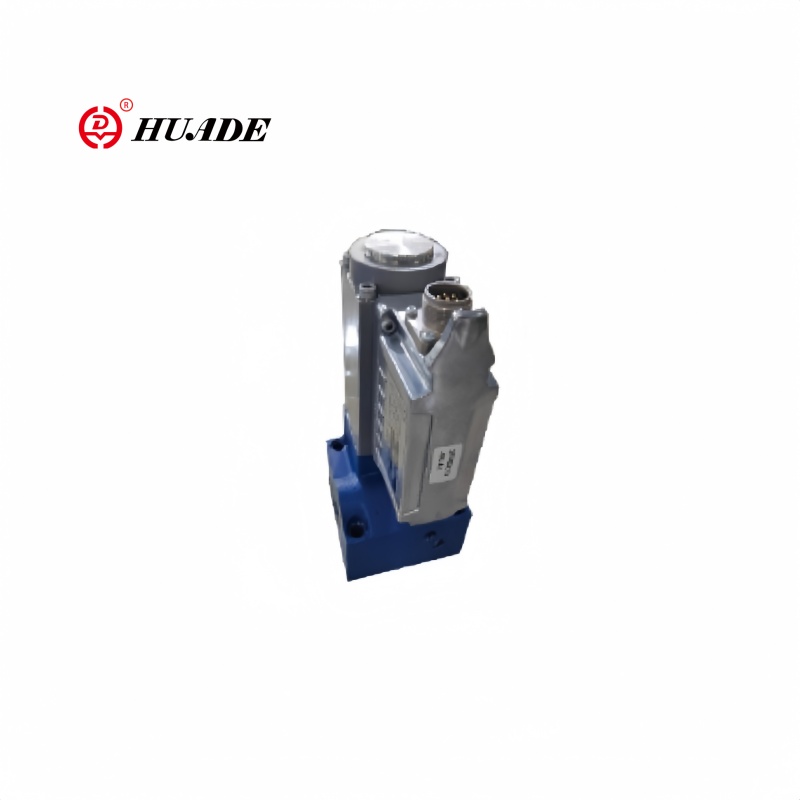

Mendefinisikan Tekanan Katup Proporsional
Tekanan katup proporsional mengacu pada tekanan keluaran terkontrol yang dihasilkan oleh katup proporsional, di mana tingkat tekanan berbanding lurus dengan sinyal masukan yang diterapkan ke katup. Tidak seperti katup on/off sederhana yang beroperasi dalam keadaan biner, katup proporsional memberikan kontrol variabel tak terhingga antara nilai tekanan minimum dan maksimum berdasarkan besarnya sinyal input listrik.
[Pertama pahamiapa itu katup proporsional]
Hubungan antara sinyal masukan dan tekanan keluaran mengikuti kurva linier atau yang telah ditentukan, memungkinkan modulasi tekanan yang tepat. Hubungan proporsional ini memungkinkan kontrol tekanan yang mulus dan berkelanjutan dibandingkan perubahan mendadak, menjadikan katup ini ideal untuk aplikasi yang memerlukan pengaturan tekanan yang disesuaikan.
Cara Kerja Katup Proporsional
Pengoperasian dasar katup proporsional bergantung pada kontrol gaya elektromagnetik. Ketika sinyal listrik diterapkan ke solenoid katup, itu menghasilkan gaya magnet yang sebanding dengan masukan arus atau tegangan. Gaya elektromagnetik ini bekerja melawan mekanisme pegas dan tekanan fluida untuk memposisikan spool atau poppet katup.
Ketika sinyal input meningkat, gaya elektromagnetik semakin kuat, menggerakkan elemen katup semakin jauh dari dudukannya. Peningkatan bukaan ini memungkinkan aliran fluida lebih banyak dan biasanya menghasilkan tekanan hilir yang lebih tinggi, bergantung pada konfigurasi katup. Penempatan elemen katup yang tepat menciptakan hubungan proporsional antara sinyal masukan dan tekanan keluaran.
Katup proporsional modern sering kali menggabungkan sistem umpan balik menggunakan sensor posisi atau transduser tekanan untuk memastikan kontrol yang akurat dan mengimbangi faktor eksternal seperti variasi suhu, fluktuasi tekanan suplai, atau keausan komponen.
Jenis Kontrol Tekanan Katup Proporsional
Katup Proporsional Bertindak Langsung
Katup-katup ini secara langsung mengontrol tekanan melalui gaya elektromagnetik yang bekerja pada elemen katup. Mereka biasanya digunakan dalam aplikasi tekanan rendah di mana gaya solenoid cukup untuk mengatasi gaya fluida dan tegangan pegas. [Bandingkan dengandesain katup proporsional hidrolik]
Katup Proporsional yang Dioperasikan Pilot
Untuk aplikasi tekanan yang lebih tinggi, katup yang dioperasikan pilot menggunakan katup proporsional kecil untuk mengontrol katup utama yang lebih besar. Katup pilot memodulasi tekanan ke ruang kontrol, yang kemudian memposisikan elemen katup utama. Konfigurasi ini memungkinkan kontrol tekanan tinggi secara presisi dengan input daya listrik yang relatif rendah.
Katup Pengurang Tekanan
Katup proporsional ini mempertahankan tekanan hilir yang konstan terlepas dari variasi tekanan hulu atau perubahan laju aliran. Tekanan keluaran sebanding dengan sinyal masukan, sehingga ideal untuk aplikasi pengaturan tekanan.
Katup Pelepas Tekanan
Katup pelepas tekanan proporsional memberikan pengaturan tekanan pelepas variabel berdasarkan sinyal masukan. Hal ini memungkinkan penyesuaian dinamis tekanan maksimum sistem tanpa penyesuaian mekanis.
Aplikasi dan Manfaat
Kontrol tekanan katup proporsional dapat diterapkan di berbagai industri. Dalam hidraulik bergerak, katup ini memungkinkan pengoperasian peralatan konstruksi dengan lancar, memberikan kontrol yang presisi terhadap pergerakan boom, bucket, dan track. Sistem otomasi manufaktur menggunakan katup proporsional untuk gaya penjepitan yang konsisten, tekanan cetakan injeksi, dan operasi penanganan material.
Industri dirgantara mengandalkan kontrol tekanan katup proporsional untuk sistem kontrol penerbangan, pengoperasian roda pendaratan, dan manajemen tekanan kabin. Di sektor otomotif, katup ini mengontrol tekanan transmisi, bantuan power steering, dan sistem manajemen mesin.
Peningkatan Efisiensi Sistem
Pencocokan tekanan yang tepat dengan kebutuhan beban mengurangi pemborosan energi dan mengoptimalkan kinerja sistem.
Mengurangi Konsumsi Energi
Menghindari tekanan berlebih akan menghasilkan penghematan energi yang signifikan dan menurunkan biaya pengoperasian.
Peningkatan Kualitas Produk
Tekanan proses yang konsisten memastikan hasil produksi yang andal dan konsistensi produk.
Peningkatan Responsivitas Sistem
Transisi tekanan yang mulus memberikan kontrol sistem yang lebih baik dan kelancaran operasional.
Parameter Kinerja Utama
Integrasi Sistem Pengendalian
Sistem kontrol tekanan katup proporsional biasanya terintegrasi dengan unit kontrol elektronik (ECU) atau pengontrol logika yang dapat diprogram (PLC). Pengontrol ini memberikan sinyal listrik tepat yang diperlukan untuk kontrol tekanan akurat sambil memantau umpan balik sistem.
Strategi Pengendalian Modern
Sistem kendali modern sering kali menggunakan strategi kendali loop tertutup, yang secara terus-menerus membandingkan keluaran tekanan aktual dengan tekanan yang dikehendaki dan menyesuaikan sinyal masukan katup. Pendekatan ini mengkompensasi variasi sistem dan mempertahankan kontrol tekanan yang tepat dalam kondisi pengoperasian yang berubah.
Perkembangan Masa Depan
Evolusi teknologi tekanan katup proporsional berlanjut seiring dengan kemajuan ilmu material, sistem kontrol elektronik, dan teknologi sensor. Katup pintar yang menggabungkan diagnostik internal, kemampuan pemeliharaan prediktif, dan komunikasi nirkabel menjadi lebih umum.
Teknologi katup digital menjanjikan presisi dan fleksibilitas yang lebih tinggi, sehingga berpotensi menggantikan katup proporsional tradisional dalam beberapa aplikasi. Namun, kontrol tekanan katup proporsional tetap menjadi teknologi mendasar dan andal untuk sistem tenaga fluida.
Memahami tekanan katup proporsional memungkinkan para insinyur merancang sistem kontrol fluida yang lebih efisien, tepat, dan andal di berbagai aplikasi, menjadikannya konsep penting dalam otomasi industri modern.
