Prinsip kerja Valve ZDC didasarkan pada mekanisme pelambatan dan kompensasi tekanan. Kompensator tekanan meter-in ZDC biasanya digunakan bersama dengan WRZ katup arah proporsional untuk menyesuaikan aliran dengan mengendalikan pembukaan port throttle, sambil menggunakan kompensator tekanan untuk menjaga perbedaan tekanan sebelum dan sesudah konstanta port throttle, sehingga mencapai kompensasi beban. Ini membuat kecepatan aktuator tidak terpengaruh oleh perubahan beban, meningkatkan stabilitas dan akurasi kontrol sistem.
| Ukuran | 10 | 16 | 25 |
| Aliran (l/mnt) | 85 | 150 | 325 |
| Berat (kg) | 3 | 3.5 | 8.9 |
| PMAX Tekanan Operasi (MPA) | A 、 B 、 p | 35 | |
| T | 25 | ||
| X | 3 hingga 10 | ||
| Y | Hingga 3. (Hanya saat digunakan dengan katup arah proporsional yang dioperasikan dengan port, lainnya 15) | ||
| Tingkat Containation | ≤20 (rekomendasikan 10) | ||
Fitur:
▶ Muat kompensasi di port p ke a atau p ke b melalui katup antar-jemput bawaan
▶ Versi 2 arah "P '
▶ Versi 3 arah "P T" (NS10-25)
▶ Kontrol aliran saat bekerja bersama dengan katup arah proporsional
Aplikasi:
Kompensator tekanan meter-in ZDC banyak digunakan dalam mesin metalurgi, mesin metalurgi, mesin metalurgi.
Kompensator tekanan meter-in katup ZDC adalah kompensator tekanan meter-in yang dioperasikan langsung dari desain 2 atau 3 arah.
Mereka digunakan untuk kompensasi beban sebagai kompensator tekanan meter-in di Channel P.
Katup ini pada dasarnya terdiri dari perumahan (1), spool kontrol (2), pegas kompresi (3) dengan mesin cuci pegas (4) dan penutup (5) dengan katup antar -jemput terintegrasi (6).
Pegas kompresi (3) memegang spool kontrol (2) pada posisi terbuka dari P1 ke P, ketika diferensial tekanan P1 ke A1 atau P1 ke B1 kurang dari 1,0 MPa.
Jika diferensial tekanan melebihi 1.o MPa, maka spool kontrol (2) dipindahkan ke kiri sampai diferensial tekanan dipulihkan.

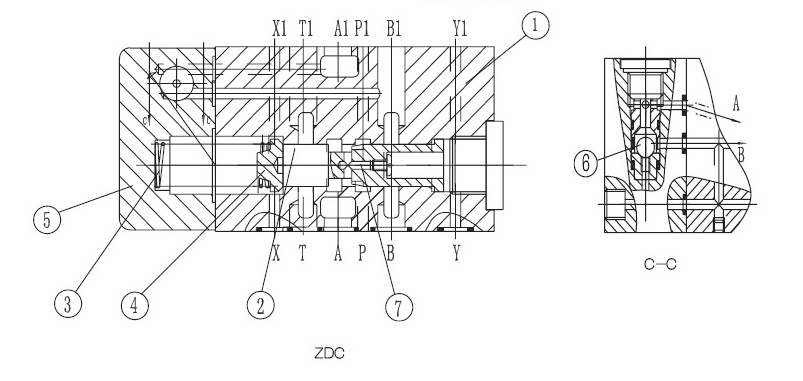

Struktur Kompensator tekanan meter-in ZDC

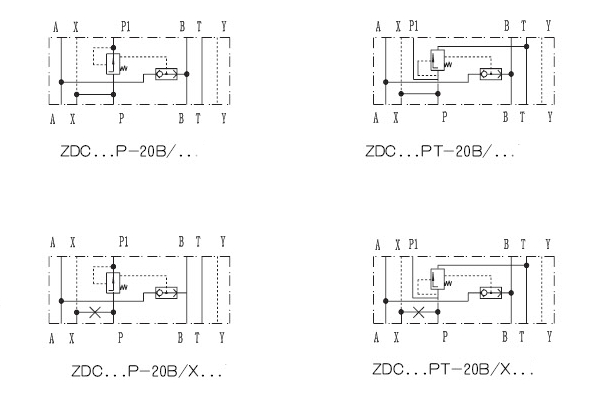

Simbol Kompensator Tekanan Meter-In ZDC
