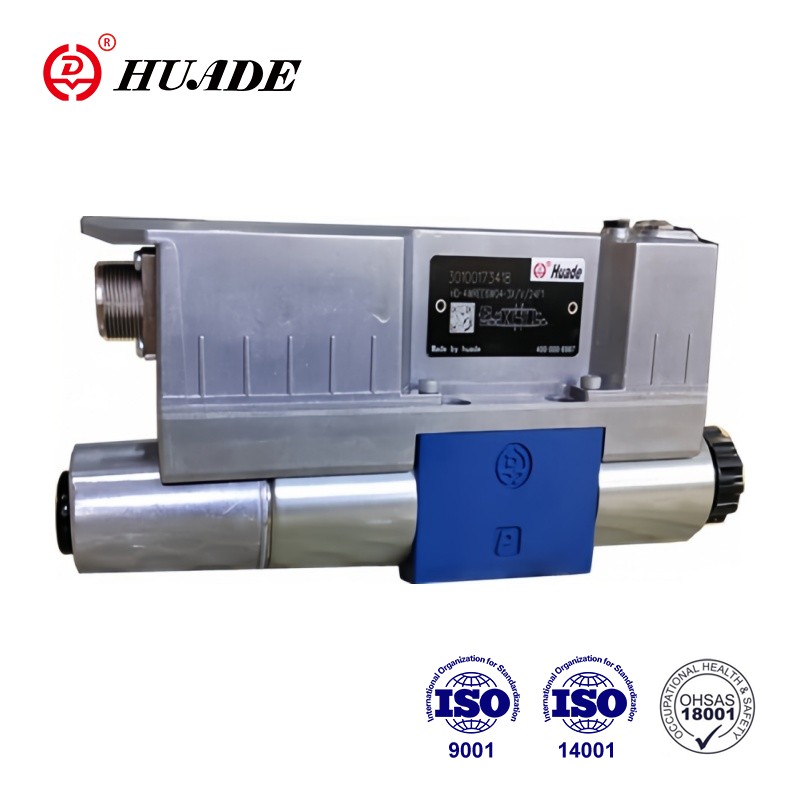

Katup tipe 4WREE6-3X adalah katup arah proporsional yang dioperasikan langsung dengan umpan balik posisi listrik dan elektronik terintegrasi (OBE). Katup proporsional tipe 4WREE6-3X telah melewati sertifikasi CE. Tekanan operasi maksimum hingga 350 bar. Ini adalah salah satu produk terkemuka Huade Hydraulic. Katup 4WREE6-3X ini memiliki kinerja yang stabil dan harga murah relatif.
| Umum | ||
| Berat | ▶ Katup dengan dua solenoida (kg) | 2.6 |
| ▶ Katup dengan satu solenoid (kg) | 2.1 | |
| Posisi Instalasi | Apa pun, lebih disukai horizontal | |
| Kisaran suhu sekitar (℃) | -20 ... +60 | |
| Kisaran suhu penyimpanan dengan perlindungan UV (℃) | +5 ... +40 | |
| Suhu transportasi (℃) | –30… +80 | |
| Waktu penyimpanan maksimum (tahun) | 1 | |
| Tes Sine Menurut DIN EN 60068-2-6 | 10 ... 2000 Hz / Maksimal 10 g / 10 siklus / 3 sumbu | |
| Pengujian Kebisingan ke DIN di 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 G Puncak / 30 menit. / 3 sumbu | |
| Guncangan transportasi menurut DIN EN 60068-27 | 15 g / 11 ms / 3 guncangan / 3 sumbu | |
| Kejutan Menurut DIN EN 60068-27 | 15 g / 11 ms / 1000 guncangan / 3 sumbu | |
| Kelembaban relatif maksimum (tidak ada kondensasi) % | 95 | |
| Suhu permukaan solenoid maksimum (℃) | 150 (operasi individu) | |
| Nilai MTTFD Menurut EN ISO 13849 (tahun) | 150 | |
| Kesesuaian | ▶ CE Menurut EMC Directive 2014/30/EU, diuji sesuai dengan EN 61000-6-2 dan EN 61000-6-3 ▶ ROHS Directive 2015/65/EU ▶ Jangkau Ordonansi (EC) no. 1907/2006 | |
| Kompatibilitas lingkungan | ▶ Iklim | Audit Lingkungan Menurut EN 60068-2 |
| hidrolik | ||
| Tekanan operasi maksimum | ▶ Port A, B, P Bar | 350 |
| ▶ Port T Bar | 210 | |
| Aliran maksimum (disarankan) (l/mnt) | 80 | |
| Aliran Nilai (∆P = 10 bar) (l/mnt) | 4; 8; 16; 32 | |
| Cairan hidrolik | Lihat Tabel Halaman 15 | |
| Kisaran suhu fluida hidrolik (℃) | ▶ Dapat diterima | –20… +70 |
| ▶ Direkomendasikan | –40 ... +50 | |
| Rentang viskositas (mm2/s) | ▶ Dipercaya ℃ | 20… 380 |
| ▶ Direkomendasikan | 30 ... 46 | |
| Tingkat kontaminasi maksimum yang dapat diterima dari cairan hidrolik, kelas kebersihan menurut ISO 4406 (c) | Kelas 20/18/15 | |
| Cairan hidrolik | Klasifikasi | Bahan penyegelan yang cocok | Standar | |
| Minyak mineral | Hl, hlo, hld, hvlp, hvlpd | NBR, FKM | Dari 51524 | |
| Bio-Degradable | ▶ Tidak larut dalam air | Hetg | FKM | ISO 15380 |
| Lagu | FKM | |||
| ▶ Larut dalam air | Hepg | FKM | ISO 15380 | |
| Tahan api | ▶ Bebas air | HFDU (Pangkalan Glikol) | FKM | ISO 12922 |
| HFDU (pangkalan ester) | FKM | |||
| Hfdr | FKM | |||
| ▶ Mengandung air | HFC (Fuchs: Hydroterm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Fitur:
Versi versi 4/2 atau 4/3 arah
▶ Untuk pemasangan subplate
▶ Pola porting menurut ISO 4401-03-02-0-05
▶ Kontrol arah dan ukuran aliran
▶ Operasi dengan cara solenoida proporsional dengan benang pusat
▶ Gulungan kontrol yang berpusat pada pegas
▶ Elektronik kontrol terintegrasi (OBE) dengan tegangan atau input arus ("A1" dan/atau "F1")
Pengaturan
Katup pada dasarnya terdiri dari:
▷ Perumahan (1) dengan permukaan koneksi
▷ spool kontrol (2) dengan pegas kompresi (3 dan 4) dan pelat pegas (5 dan 6)
▷ Solenoida (7 dan 8) dengan benang sentral
▷ Posisi transduser (9)
▷ Elektronik Terpadu (13)
▷ Penyesuaian titik nol listrik (12) dapat diakses melalui steker karet
Fungsi:
▷ Dengan solenoida de-energized (7 dan 8), posisi sentral spool kontrol (2) dengan pegas kompresi (3 dan 4) antara pelat pegas (5 dan 6).
▷ Operasi langsung spool kontrol (2) dengan mengendalikan solenoid proporsional, mis. Solenoid "B" (8)
-Perepian spool kontrol (2) ke kiri sebanding dengan sinyal input listrik
-Ini membuka koneksi dari P ke A dan B ke T melalui penampang tipe orifice dengan karakteristik aliran progresif
Dalam kondisi de-energized, spool kontrol (2) dipegang pada posisi sentral mekanik oleh pegas pengembalian solenoida. Dengan simbol spool kontrol "V", posisi ini tidak sesuai dengan posisi pusat hidrolik! Ketika loop kontrol katup listrik ditutup, spool kontrol diposisikan pada posisi pusat hidrolik.
Katup dengan 2 posisi spool (versi "4wree ... a ...")
Fungsi versi katup ini pada dasarnya sesuai dengan katup dengan tiga posisi spool. 2 katup posisi spool, bagaimanapun, hanya dilengkapi dengan solenoid "A" (7). Alih -alih solenoid proporsional ke -2, ada sekrup steker (10).
Elemen kompensasi tekanan di OBE "-967".
Untuk mencegah pembentukan kondensat di perumahan elektronik terintegrasi (OBE), membran perlindungan elektronik (11) dapat digunakan.
Direkomendasikan untuk digunakan kondisi standar industri luar dengan kelembaban udara ambien tinggi dan perubahan suhu siklik yang signifikan (mis. Di luar ruangan).
Simbol katup arah proporsional 4WREE-3X
