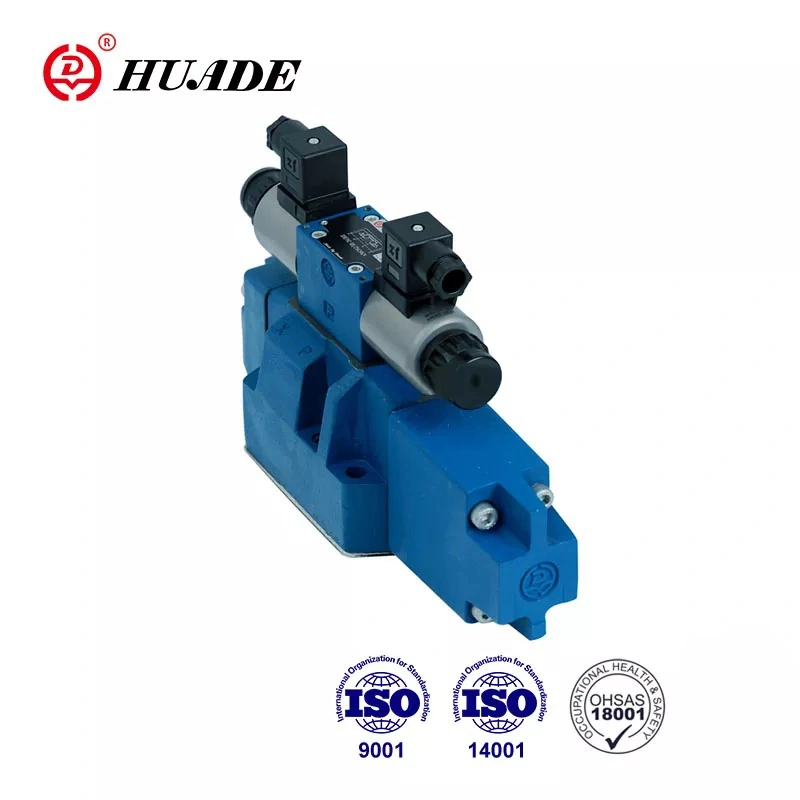

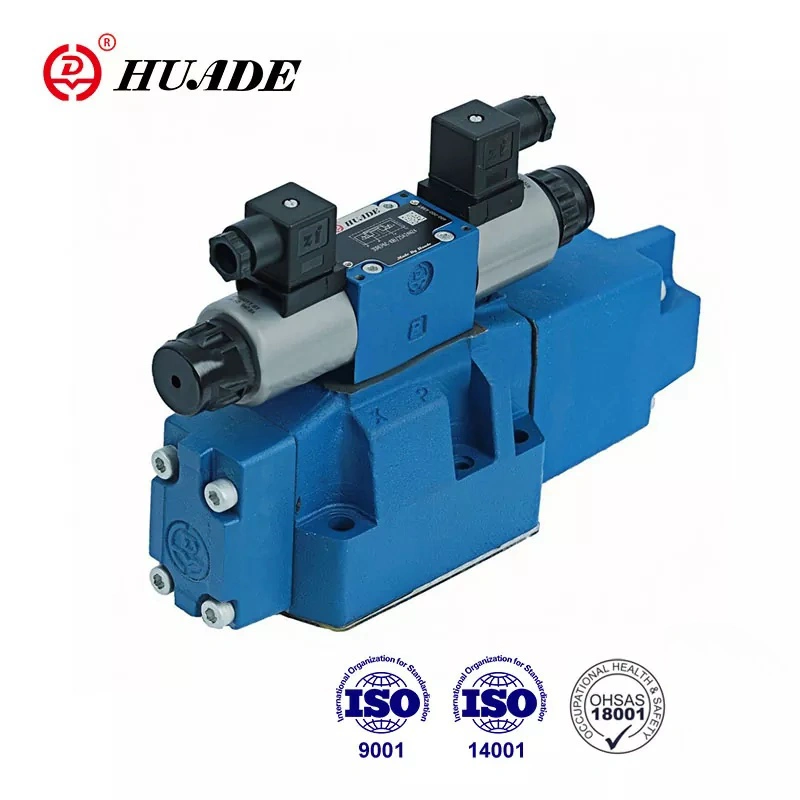

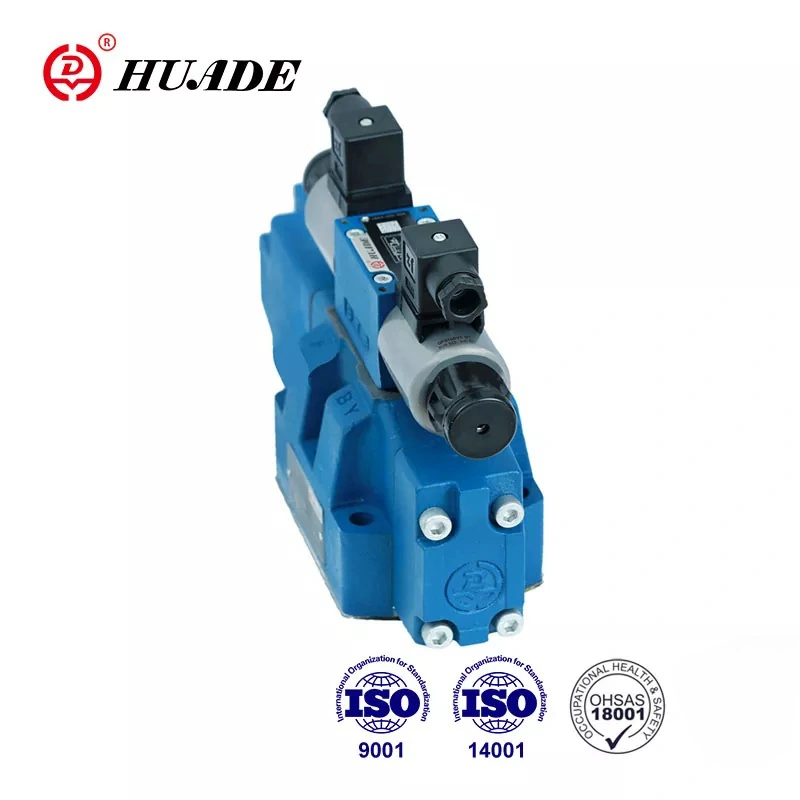

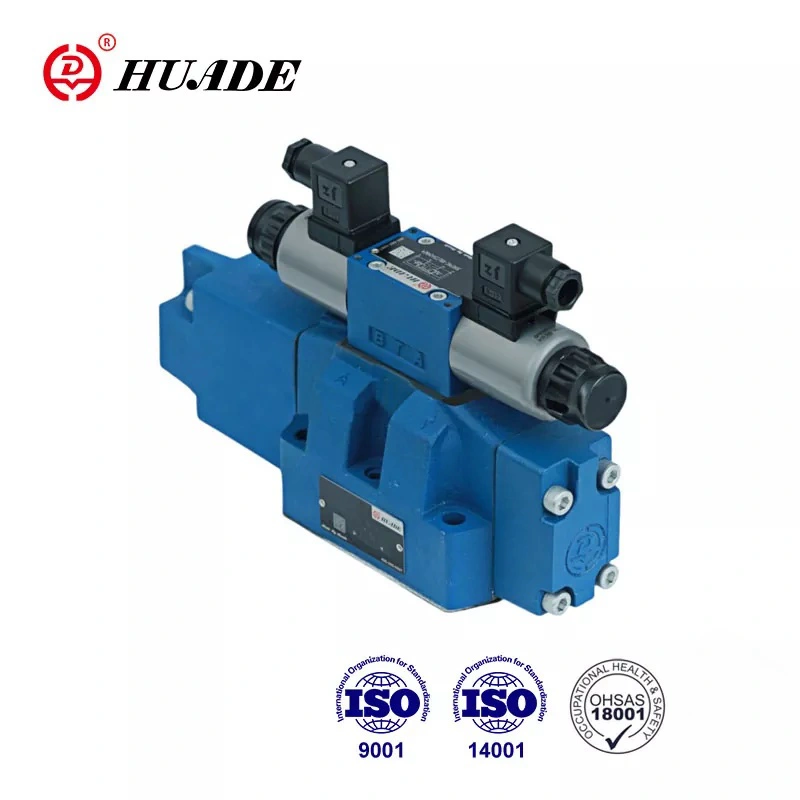

Katup proporsional 4WRH tunggal dapat mengontrol aliran dan arah aliran, membuat struktur sistem menjadi sederhana. Badan katup mengadopsi saluran dalam cor, dengan kapasitas aliran yang kuat dan laju aliran yang besar. Katup utama mengadopsi alur kontrol segitiga aksial, dengan penurunan tekanan kecil dan kehilangan tekanan pada bahu kontrol. Katup proporsional tipe 4WRH cocok untuk sistem dengan aliran besar dan persyaratan presisi tinggi.
|
Data hidrolik |
|||||
|
ukuran |
10 |
16 |
25 |
32 |
|
|
tekanan katup pilot (MPa) |
pasokan minyak percontohan eksternal |
3 sampai 10 |
|||
|
pasokan minyak percontohan internal |
Hingga 10 (lebih dari 10 harus menginstal ZDR6DP2-30B/75YM) |
||||
|
Tekanan katup utama (MPa) |
31.5 |
35 |
|||
|
Tekanan balik (MPa) |
port T (pengembalian oli pilot eksternal) |
31.5 |
25 |
15 |
|
|
port T (pengembalian oli pilot internal) |
3 |
||||
|
pelabuhan Y |
3 |
||||
|
Volume minyak percontohan (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Aliran oli percontohan di port X atau Y (L/mnt) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Aliran melalui katup utama (L/mnt) |
270 |
460 |
877 |
1600 |
|
|
Histeresis (L/mnt) |
6 |
||||
|
Pengulangan (%) |
3 |
||||
|
tingkat kontaminasi (㎛) |
≤20 |
||||
|
Cairan |
Minyak mineral (untuk segel NBR). Ester fosfat (untuk segel FPM) |
||||
|
Kisaran viskositas (mm ²/s) |
2,8 hingga 380 |
||||
|
Kisaran suhu cairan (℃) |
-20 hingga +70 |
||||
|
Posisi pemasangan |
opsional |
||||
|
Berat (kg) |
katup dengan satu solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
katup dengan dua solenoida |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Data kelistrikan |
||
|
Jenis pasokan |
DC |
|
|
Arus nominal solenoid (A) |
0.8 |
|
|
Resistansi kumparan (Ω) |
dingin (pada 20℃) 19,5; max.valve, panas 28.8 |
|
|
Suhu lingkungan (℃) |
50 |
|
|
Suhu koil (℃) |
150 |
|
|
Siklus tugas |
Kontinu |
|
|
Arus percontohan (A) |
0.02 |
|
|
Isolasi |
IP65 |
|
|
Terkait |
Dengan 1 waktu ramp |
VT-3000S30 |
|
Dengan 5 kali ramp |
VT3006S30 |
|
|
Sambungan listrik |
Sambungan colok |
|
Fitur:
▶ Katup proporsional WRH arah pilot
▶ Untuk pemasangan subpelat
▶ Untuk mengontrol arah dan laju aliran fluida hidrolik
▶ Berpusat pada pegas. Tidak ada spul yang melayang
▶ Penurunan tekanan rendah di seluruh lahan kendali
▶ Katup dan kontrol elektronik dari satu sumber
▶ Pengoperasian solenoid proporsional
▶ Pola porting ke DIN 24 340 formulir A, ISO4401, dan CETOP-RP121H
Aplikasi:
Katup proporsional tipe 4WRH banyak digunakan di berbagai industri seperti peralatan mesin, metalurgi, industri ringan, pertambangan, teknik, dll.
Katup tipe 4WRH adalah katup berarah proporsional yang dioperasikan pilot untuk pengoperasian eksternal melalui katup pengatur tekanan. Fungsi dan prinsipnya sama dengan katup tipe 4WRZ. Pelat penghubung (12) menghubungkan sambungan pilot A dengan sambungan T(Y ) dan sambungan pilot B dengan P(X). Tekanan pilot pada katup utama harus antara 0,4 MPa hingga 2,5 MPa. Jadi alirannya bisa dari P ke A dan B ke T atau P ke B dan A ke T.
Struktur Katup Arah Proporsional 4WRH
Katup percontohan
Katup pilot adalah katup pengurang tekanan 3 arah yang dioperasikan dengan solenoid proporsional (tipe 3DREP6). Sisipan throttle dipasang di port A dan B, detail lebih lanjut lihat teks 3DREP6
Struktur katup pilot tipe 3DREP6
Simbol Katup Arah Proporsional 4WRH
