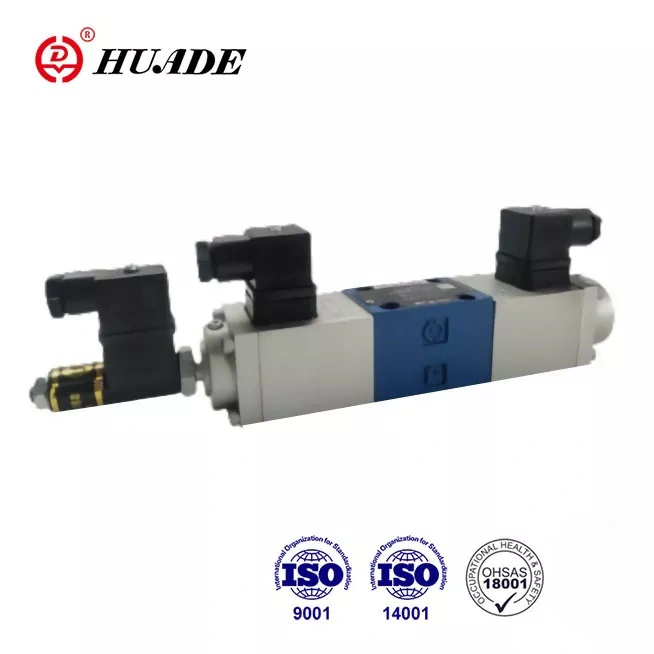

Jenis 4WRE Proporsional Valve mengadopsi pemasangan sub-pelat, pusat musim semi. Kapasitas aliran yang baik, tekanan tinggi dan ketepatan pengulangan yang sangat baik, nyaman untuk digunakan. Ini dapat menggantikan Seri 1X 4WRE yang ditawarkan oleh Rexroth berkat dua kerja sama jangka panjang dengan Rexroth. Kinerja katup proporsional 4WRE dapat cocok dengan merek internasional tingkat pertama. Ini adalah alternatif yang baik dan terjangkau.
|
Data hidrolik |
|||
|
Ukuran |
6 |
10 |
|
|
Tekanan Operasi (MPA) |
port a, b, p |
31.5 |
31.5 |
|
port t |
16 |
16 |
|
|
Aliran (l/mnt) |
65 |
260 |
|
|
Tingkat kontaminasi (㎛) |
≤ 20 (merekomendasikan ≤10) |
||
|
Histeresis (%) |
<1 |
<1 |
|
|
Pengulangan (%) |
<1 |
<1 |
|
|
Sensitivitas respons (%) |
≤ 0,5 dari sinyal nominal |
≤ 0,5 dari sinyal nominal |
|
|
Respons frekuensi (-3db) (Hz) |
6 |
4 |
|
|
Cairan hidrolik |
Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM) |
||
|
Rentang viskositas (mm ²/s) |
2.8 hingga 380 |
||
|
Kisaran suhu cairan tekanan (℃) |
-20 hingga+70 |
||
|
Posisi pemasangan |
Opsional |
||
|
Berat (kg) |
Katup dengan 1 solenoid |
1.91 |
5.65 |
|
Katup dengan 2 solenoid |
2.66 |
7.65 |
|
|
Data Listrik |
|||
|
Jenis tegangan |
Tegangan Langsung 24V atau 12V |
||
|
Max. arus per solenoid (a) |
1.5 |
1.5 |
|
|
Gulungan |
Nilai dingin pada 20 ℃ |
5.4 |
10 |
|
Max.warm nilai |
8.1 |
15 |
|
|
Suhu Lingkungan ℃ |
Hingga+50 |
||
|
Tugas |
Kontinu |
||
|
Suhu kumparan ℃ |
hingga +150 |
||
|
Isolasi katup |
IP65 |
||
|
Amplifier terkait (penyearah 24V jenis jembatan) |
dengan 2 kali ramp |
VT-5001S20 (untuk posisi 2) |
VT-5002S20 (untuk posisi 2) |
|
dengan 1 waktu ramp |
VT5005S10 (untuk posisi 3) |
VT 5006S10 (untuk posisi 3) |
|
|
Transduser posisi induktif |
|||
|
Sistem Pengukuran Listrik |
Lvdt |
||
|
Stroke kontrol (mm) |
± 4,5 linier |
||
|
Toleransi linieritas (%) |
1 |
||
|
Resistensi kumparan (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktansi (MH) |
6 sampai 8 |
||
|
Frekuensi Osilator (KHZ) |
2.5 |
||
|
Isolasi katup |
IP65 |
||
Fitur:
▶ Katup untuk mengendalikan arah dan aliran cairan hidrolik
▶ Untuk pemasangan subplate
▶ Umpan balik posisi listrik
▶ Spool kontrol berpusat musim semi
▶ Penurunan tekanan rendah melintasi tanah kontrol
▶ Baik kontrol katup dan elektronik dari satu pemasok
▶ Pola pemasangan ke DIN 24 340 Bentuk A, ISO4401 dan CETOP - RP121H
Aplikasi:
Katup Directional 4wre cocok untuk sirkuit dekat, dan banyak digunakan dalam mesin, industri cahaya, metalurgi, tambang, penerbangan ruang angkasa, dan bidang lainnya.
Tipe 4WRE Directional Valves dioperasikan langsung dengan cara solenoida proporsional dan digunakan untuk mengontrol arah dan volume aliran.
Mereka pada dasarnya terdiri dari perumahan (1), spool kontrol (4), dua pegas pengembalian (5), dua solenoida proporsional (2) dan transduser posisi (3).
TYPE 4WRE6 ... 10B ... dan 4WRE10 ... 10B ... (3-POSISI)
Jika solenoid ‘A’ (2) diberi energi, spool dipindahkan ke kanan, perjalanan sebanding dengan sinyal input listrik. Gulungan kontrol (4) menyebabkan alur berbentuk V terbuka secara progresif mengalir. Posisi spool kontrol (4) dipantau oleh transduser posisi (3). Dalam kontrol elektronik, posisi aktual spool kontrol dibandingkan dengan nilai yang telah ditentukan sebelumnya. Di sini kita memiliki sirkuit kontrol posisi yang mengenali perbedaan yang ada
antara nilai yang telah ditetapkan sebelumnya (nilai perintah) dan nilai umpan balik (nilai aktual) dan dikoreksi dengan sinyal yang sesuai pada solenoida yang relevan. Setelah solenoid ‘A’ (2) tidak berenergi, spool kontrol dikembalikan ke posisi tengahnya oleh pegas pengembalian (5).
Struktur katup arah proporsional 4wre6 ... dan 4wre10 ...
Type4wre..a ... 10b/... (2-positionvalve)
Prinsip jenis katup ini sama dengan 4Wre ... 10b/ .. Namun, katup jenis ini hanya memiliki satu sensor dan satu solenoid.
Struktur katup arah proporsional 4wre6 ... a ... 10b dan 4wre10 ... a ... 10b
Simbol katup arah proporsional 4wre
