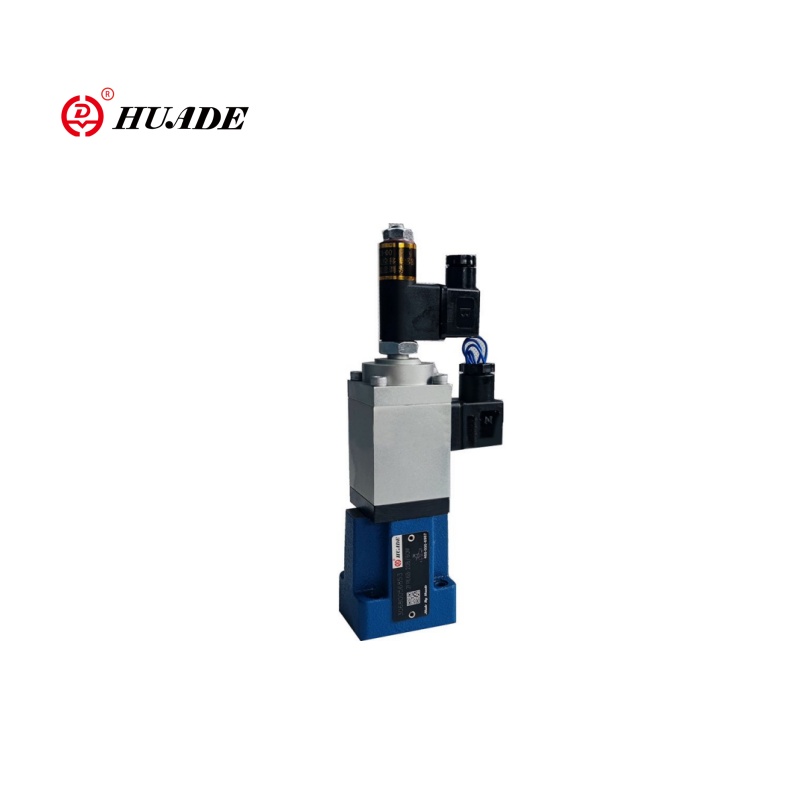

Bayangkan Anda sedang memimpin orkestra. Anda tidak hanya menyuruh musisi untuk bermain "keras" atau "tenang" - Anda juga memberi mereka gerakan tangan halus yang mengatakan "sedikit lebih lembut", "lebih keras secara bertahap", atau "tahan volume yang sama". Katup proporsional hidraulik seperti konduktor fluida hidraulik, memberikan kontrol variabel tak terhingga, bukan hanya "hidup" atau "mati".
Untuk dasar-dasarnya, mulailah denganapa itu katup proporsional.
Analogi Kedai Kopi
Bayangkan katup proporsional seperti mesin espresso di kedai kopi favorit Anda. Barista tidak hanya menekan tombol untuk mendapatkan espresso yang sempurna - mereka secara bertahap meningkatkan tekanan, mengontrol laju aliran dengan hati-hati, dan membuat penyesuaian real-time berdasarkan cara kopi diekstraksi. Demikian pula, katup proporsional secara terus menerus menyesuaikan posisinya berdasarkan umpan balik listrik untuk menghasilkan jumlah tenaga hidrolik yang tepat.
Bagaimana Cara Kerja Katup Proporsional Hidraulik? Perjalanan Selangkah demi Selangkah
Mari ikuti perjalanan kendali dari sinyal listrik hingga aksi hidraulik yang presisi.
[Lihat penjelasan rinci tentangcara kerja katup proporsional.]
1Pusat Komando (Sinyal Kontrol)
PLC (Programmable Logic Controller) atau sistem kontrol lainnya mengirimkan sinyal listrik - biasanya 0-10 volt, 4-20 miliampere, atau bahkan perintah digital melalui jaringan industri seperti CANbus atau Ethernet.
2Penerjemah (Solenoid Proporsional)
Solenoid proporsional katup bertindak seperti penerjemah, mengubah energi listrik menjadi gaya mekanik. Tidak seperti solenoida biasa yang "diberi energi" atau "dihilangkan energinya", solenoida proporsional menghasilkan gaya yang berbanding lurus dengan kekuatan sinyal masukan.
3Penggerak Presisi (Valve Spool)
Gaya mekanis ini mendorong spool katup - komponen silinder yang dikerjakan secara presisi - ke posisi yang tepat. Saat spul bergerak, ia membuka bukaan dengan ukuran berbeda (disebut port) yang mengontrol aliran fluida.
4Lingkaran Umpan Balik Cerdas (Sensor LVDT)
Katup proporsional tingkat lanjut mencakup LVDT (Linear Variable Differential Transformer) yang secara konstan memonitor posisi spool. Hal ini menciptakan sistem loop tertutup yang secara otomatis mengoreksi gangguan eksternal, perubahan suhu, dan keausan.
Contoh Dunia Nyata
Saat operator ekskavator menggerakkan joysticknya setengah, katup proporsional menerima sinyal 50%. Spool bergerak ke posisi yang memungkinkan tepat setengah aliran maksimum ke silinder hidrolik, sehingga menghasilkan gerakan lengan yang mulus dan terkontrol pada kecepatan setengahnya.
Katup Proporsional vs Katup Servo vs Katup On/Off: Perbandingan Utama
Memahami perbedaan antara jenis katup sangat penting untuk membuat pilihan yang tepat:
| Fitur | Katup Hidup/Mati | Katup Proporsional | Katup Servo |
|---|---|---|---|
| Tipe Kontrol | Biner (Terbuka/Tertutup) | Penentuan posisi tanpa batas | Penentuan posisi yang sangat presisi |
| Waktu Respons | 10-100 milidetik | 5-50 milidetik | 1-10 milidetik |
| Ketepatan | ±5-10% | ±1-3% | ±0,1-0,5% |
| Biaya | $50-500 | $500-5,000 | $2.000-20.000 |
| Aplikasi Khas | Kontrol hidup/mati sederhana | Otomatisasi umum | Sistem presisi tinggi |
| Pemeliharaan | Rendah | Sedang | Tinggi |
| Sensitivitas Kontaminasi | Rendah | Sedang | Sangat Tinggi |
| Efisiensi Energi | Miskin | Bagus | Bagus sekali |
Kapan Memilih Setiap Jenis
Pilih Katup On/Off ketika:
Kontrol start/stop yang sederhana sudah cukup • Anggaran sangat ketat • Lingkungan dengan kontaminasi tinggi • Sumber daya pemeliharaan terbatas
Pilih Katup Proporsional ketika:
Anda memerlukan kontrol kecepatan/tekanan yang bervariasi • Efisiensi energi penting • Pengoperasian yang lancar itu penting • Diperlukan ketelitian yang moderat
Pilih Katup Servo ketika:
Presisi yang sangat tinggi sangat penting • Dibutuhkan respons yang sangat cepat • Anggaran memungkinkan kinerja premium • Lingkungan yang bersih dapat dipertahankan
Jenis Katup Proporsional Hidraulik: Menemukan Pasangan Sempurna Anda
Berdasarkan Fungsi: Tiga Kategori Utama

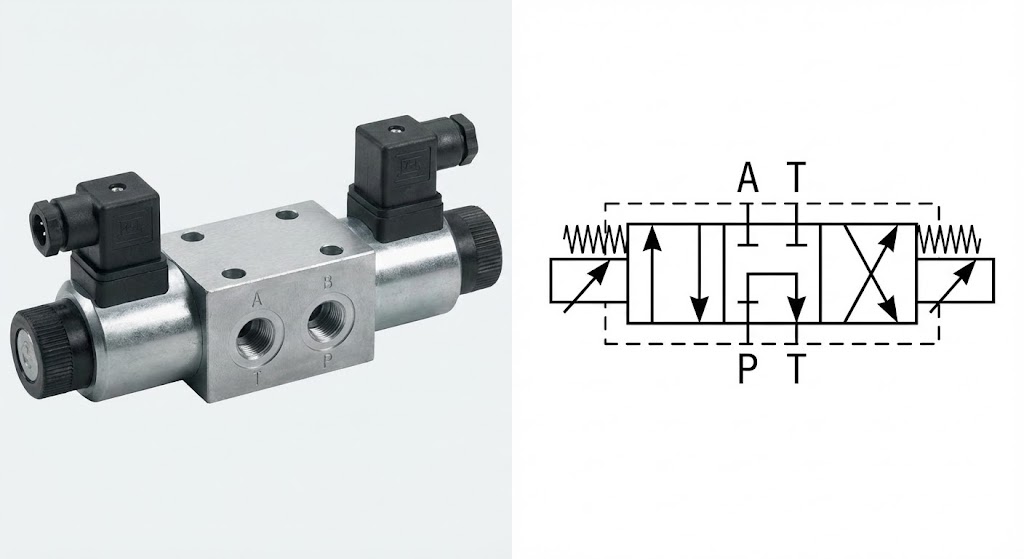

1. Katup Kontrol Arah Proporsional
Apa yang mereka lakukan:Kontrol arah dan kecepatan aktuator hidrolik
Anggap saja sebagai:Pengontrol lalu lintas cerdas yang tidak hanya mengarahkan lalu lintas tetapi juga mengontrol batas kecepatan
Model umum:Seri Bosch Rexroth 4WRA, seri Parker D1FB
Terbaik untuk:Peralatan mesin, cetakan injeksi, otomatisasi umum

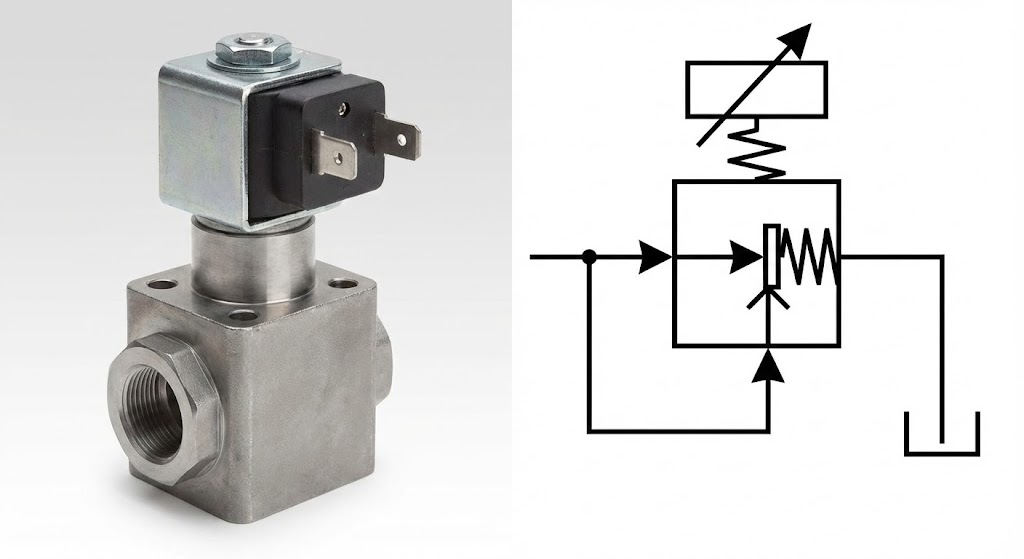

2. Katup Kontrol Tekanan Proporsional
Apa yang mereka lakukan:Pertahankan tekanan sistem yang tepat terlepas dari kebutuhan aliran
Anggap saja sebagai:Pengatur tekanan air cerdas yang menjaga tekanan pancuran tetap sempurna bahkan saat seseorang menyalakan mesin pencuci piring
Jenis:Pelepas tekanan, pengurang tekanan, katup urutan tekanan
Terbaik untuk:Operasi pengepresan, sistem penjepitan, pengujian tekanan

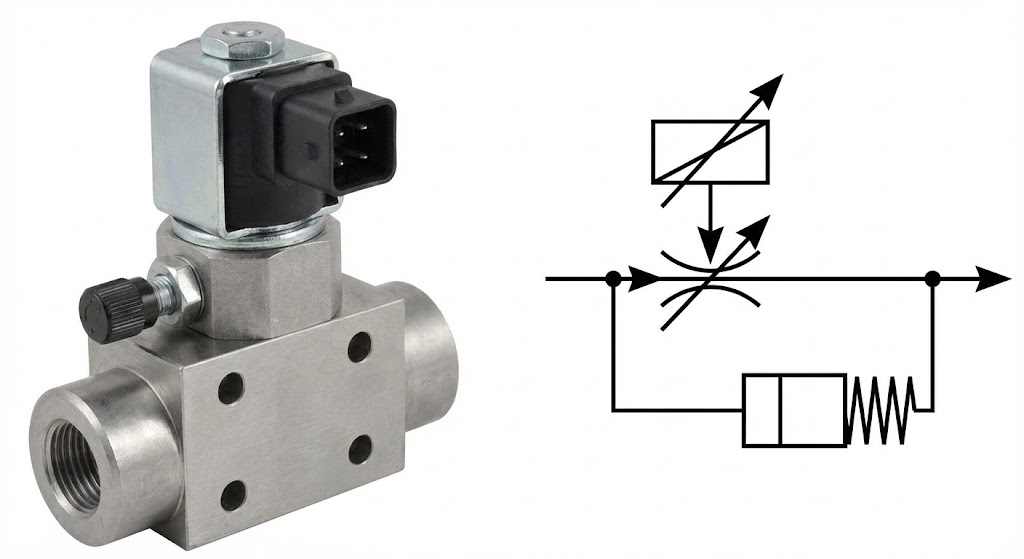

3. Katup Kontrol Aliran Proporsional
Apa yang mereka lakukan:Pertahankan laju aliran yang tepat terlepas dari perubahan tekanan
Anggap saja sebagai:Sistem kendali jelajah untuk aliran hidrolik
Seringkali termasuk:Kompensator tekanan untuk kontrol bebas beban
Terbaik untuk:Kontrol kecepatan, operasi tersinkronisasi, aplikasi pengukuran
Berdasarkan Konstruksi: Memahami Mekanika

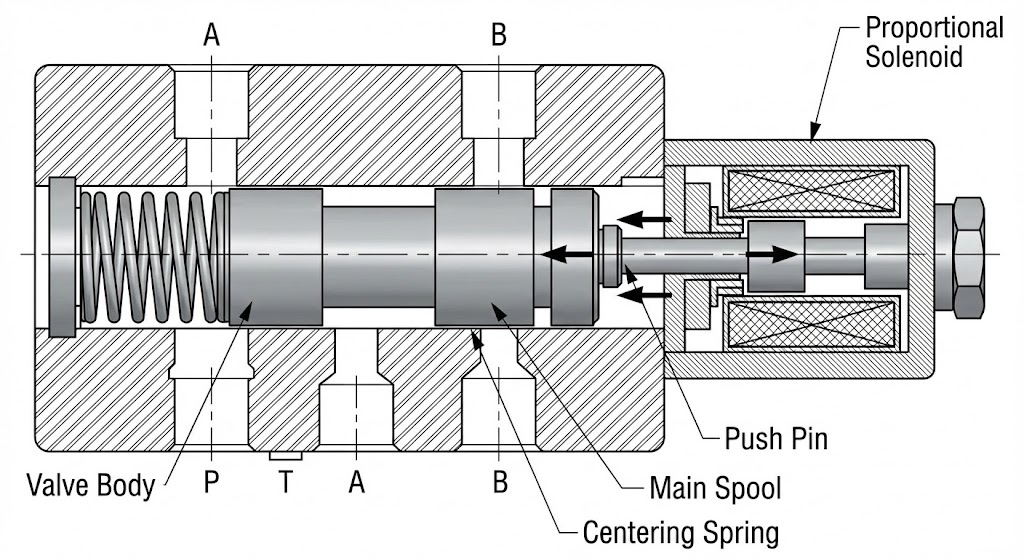

Katup Proporsional Bertindak Langsung
• Elektromagnet langsung menggerakkan kumparan utama
• Konstruksi lebih sederhana, biaya lebih rendah
• Laju aliran biasanya hingga 100 GPM
• Peringkat tekanan hingga 3.000 PSI
• Sempurna untuk: Aplikasi ukuran menengah dengan kebutuhan kinerja sedang

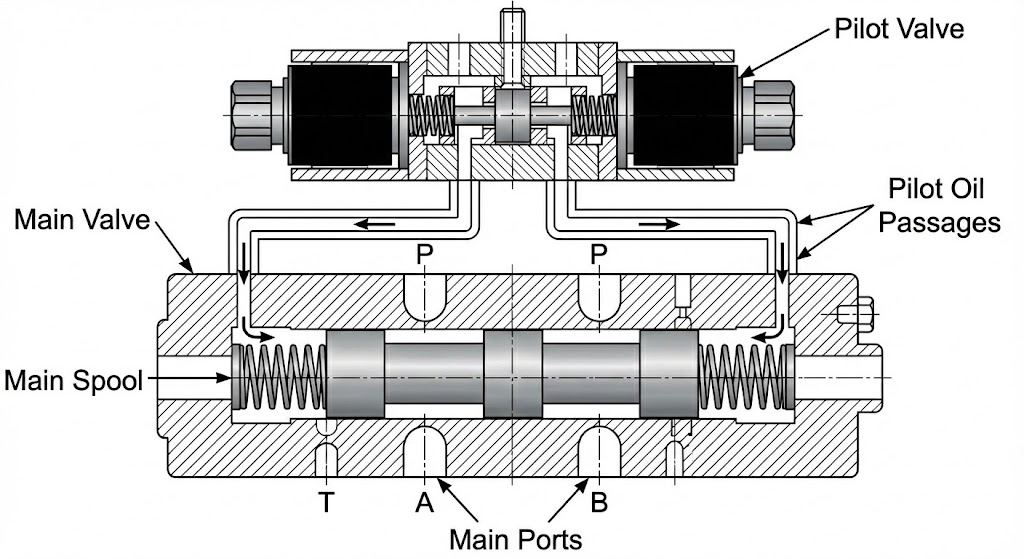

Katup Proporsional yang Dioperasikan Pilot
• Katup pilot kecil mengontrol pengoperasian katup utama
• Kemampuan aliran dan tekanan yang lebih tinggi
• Laju aliran hingga 500+ GPM
• Peringkat tekanan hingga 5.000+ PSI
• Sempurna untuk: Sistem industri besar dan peralatan bergerak
Karakteristik Kinerja Yang Penting: Penyelaman Mendalam Teknis
Memahami Hubungan Signal-to-Flow
Inti dari kinerja katup proporsional terletak pada seberapa akurat katup tersebut mengubah sinyal listrik menjadi keluaran hidrolik. Inilah arti spesifikasi utamanya:
Linearitas (±0,5% hingga ±3%)
Bayangkan menggambar garis lurus pada kertas grafik. Linearitas mengukur seberapa dekat kinerja aktual katup Anda dengan garis lurus sempurna. Linearitas yang lebih baik berarti kontrol yang lebih dapat diprediksi.
Histeresis (±0,5% hingga ±5%)
Ini mengukur perbedaan keluaran saat Anda mendekati tekanan yang sama dari arah yang berbeda. Anggap saja seperti permainan di roda kemudi - lebih sedikit histeresis berarti kontrol yang lebih presisi.
Pengulangan (±0,1% hingga ±2%)
Seberapa konsistenkah katup melakukan operasi yang sama? Ini seperti meminta pemain bola basket untuk melakukan lemparan bebas - pengulangan yang lebih baik berarti performa yang lebih andal.
Waktu Respons (5-100 milidetik)
Seberapa cepat katup merespons perubahan sinyal? Untuk aplikasi dinamis, respons yang lebih cepat mencegah ketidakstabilan sistem dan meningkatkan kinerja.
Matematika di Balik Keajaiban: Persamaan Aliran
Persamaan aliran mendasar untuk katup proporsional adalah:
Q = Cd × A × √(2ΔP/ρ)
Di mana:
Q = Laju aliran
Cd = Koefisien debit
A = Area bukaan katup (dikendalikan oleh posisi spool)
ΔP = Perbedaan tekanan pada katup
ρ = massa jenis fluida
Persamaan ini menunjukkan mengapa katup proporsional sangat efektif: dengan mengontrol luas (A) secara tepat, katup ini memberikan kontrol aliran yang akurat terlepas dari variasi tekanan.
Kisah Sukses Dunia Nyata: Aplikasi yang Mengubah Industri
Studi Kasus 1: Revolusi Cetakan Injeksi
Tantangannya:Sebuah produsen suku cadang otomotif mengalami masalah dengan injeksi plastik yang tidak konsisten, sehingga menyebabkan tingkat kerusakan sebesar 20% dan keluhan pelanggan.
Solusinya:Menerapkan katup proporsional Moog D941 untuk kecepatan injeksi dan kontrol tekanan.
Proses:
• Fase Kecepatan: Katup memberikan injeksi yang cepat dan terkontrol untuk mengisi 95% cetakan
• Fase Kemas/Tahan: Transisi mulus ke kontrol tekanan yang presisi
• Fase Pemulihan: Rotasi sekrup terkontrol untuk persiapan pengambilan gambar berikutnya
Studi Kasus 2: Presisi Peralatan Seluler
Tantangannya:Pelanggan produsen derek mengeluhkan pergerakan beban yang tersentak-sentak yang menyebabkan masalah keselamatan dan hilangnya produktivitas.
Solusinya:Sistem katup proporsional Danfoss PVG 48 dengan joystick elektronik.
Transformasi:
• Sebelumnya: Kontrol katup biner menyebabkan start/stop mendadak
• Setelah: Input operator pencocokan akselerasi/deselerasi yang mulus
• Fitur lanjutan: Sensor beban untuk efisiensi energi, kontrol elektronik untuk penentuan posisi yang tepat
Studi Kasus 3: Presisi Pabrik Baja
Tantangannya:Pabrik penggilingan baja memerlukan kontrol tekanan yang tepat untuk ketebalan produk yang konsisten (toleransi ±0,01 mm).
Solusinya:Katup tekanan proporsional ATOS DPZO dengan kontrol umpan balik terintegrasi.
Inovasi:
• Pengukuran ketebalan secara real-time memberikan umpan balik ke kontrol katup
• Penyesuaian tekanan otomatis mengkompensasi variasi material
• Kontrol loop tertutup mempertahankan gaya yang konsisten meskipun terjadi perubahan kecepatan
Memilih Katup Proporsional yang Tepat: Panduan Pilihan Anda
Langkah 1: Tentukan Persyaratan Sistem Anda
Daftar Periksa Spesifikasi Kinerja:
• Tekanan sistem maksimum: _____ PSI
• Laju aliran yang dibutuhkan: _____ GPM
• Kisaran suhu pengoperasian: _____ hingga _____ °F
• Persyaratan waktu respons: _____ milidetik
• Akurasi yang dibutuhkan: ±_____ %
• Jenis sinyal kontrol: Tegangan / Arus / Digital
Langkah 2: Pertimbangan Khusus Aplikasi
Untuk Aplikasi Manufaktur/Industri:
• Pertimbangkan katup dengan elektronik terintegrasi (seri Bosch Rexroth 4WRA)
• Carilah kemampuan komunikasi fieldbus
• Memprioritaskan pengulangan dan stabilitas jangka panjang
Untuk Peralatan Seluler:
• Pilih katup yang memiliki tingkat getaran dan guncangan (seri Danfoss PVG)
• Pertimbangkan persyaratan penyegelan lingkungan
• Evaluasi konsumsi daya untuk sistem yang dioperasikan dengan baterai
Untuk Aplikasi Dirgantara/Kritis:
• Pilih katup dengan sistem umpan balik redundan
• Pertimbangkan material khusus untuk suhu ekstrim
• Mengevaluasi karakteristik mode kegagalan
