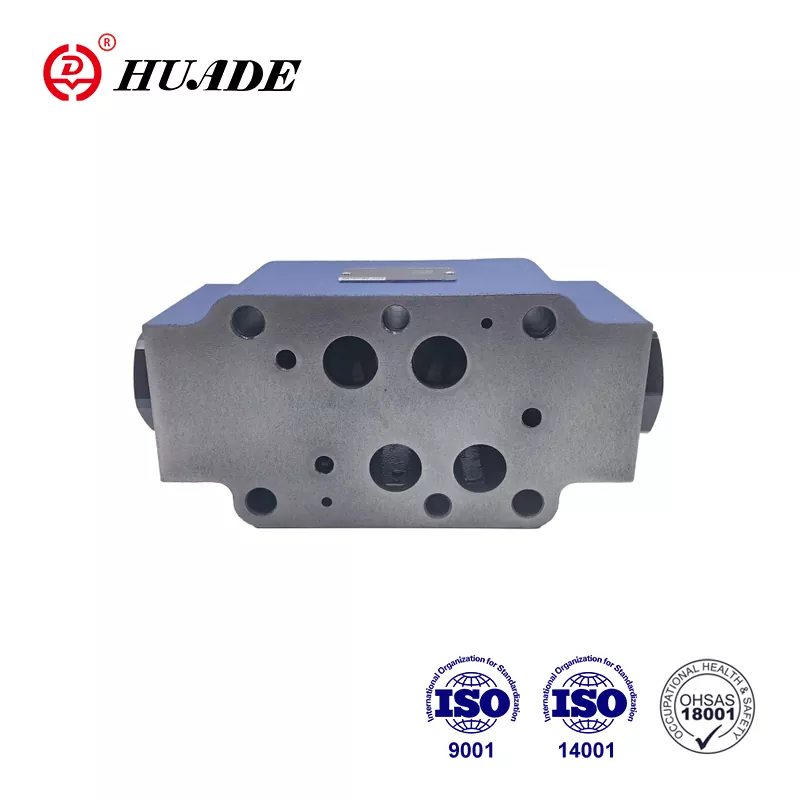

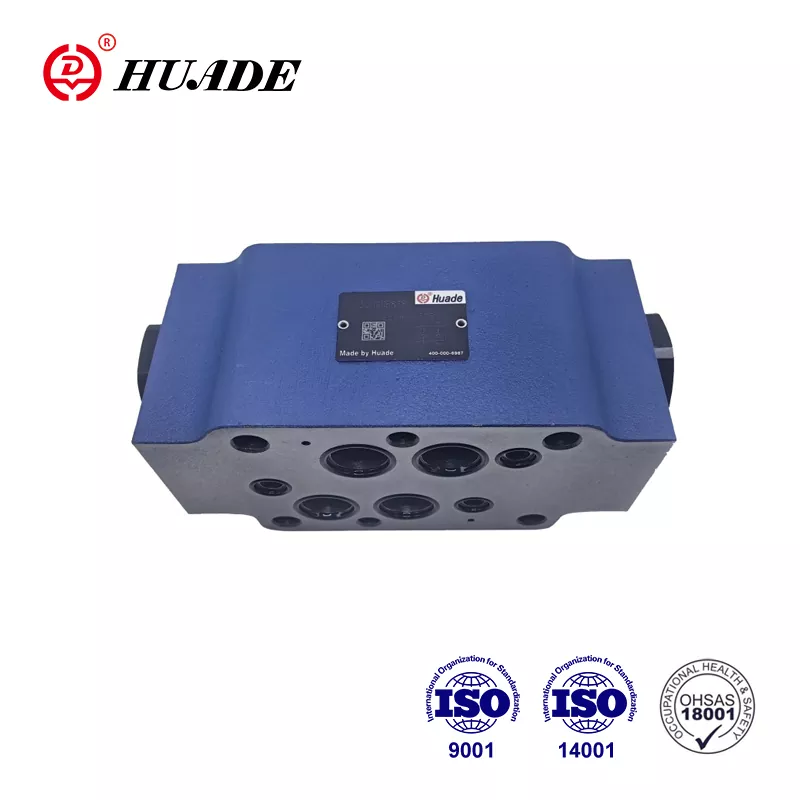

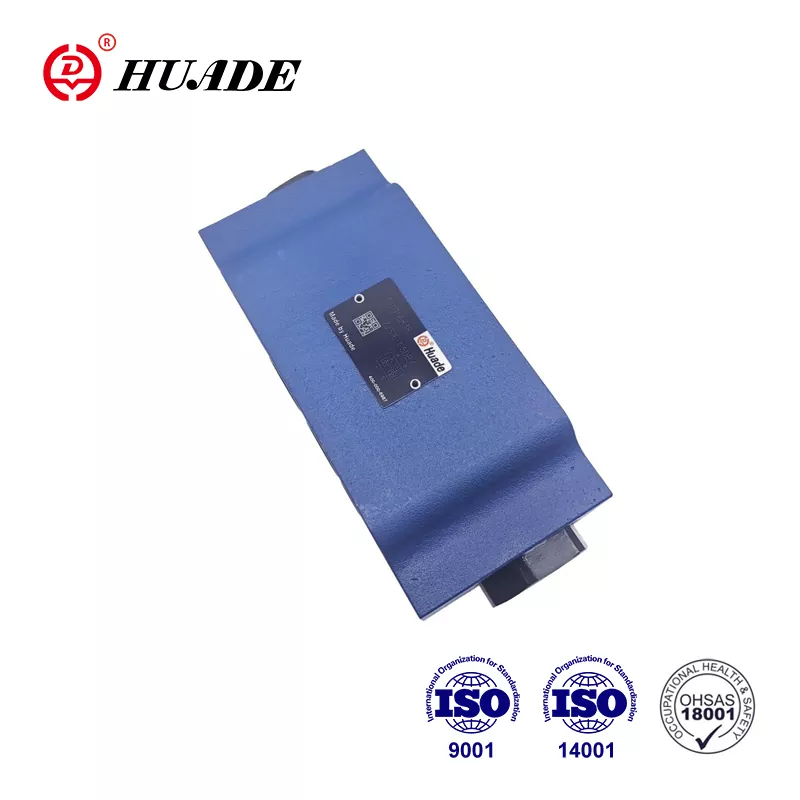

Periksa piring sandwich katup z2s 16

Didirikan melalui kemitraan strategis antara pemerintah Cina dan Jerman pada tahun 1979, Huade bekerja sama dengan Rexroth dua kali. Huade® Check Valve Z2S 16 dapat menggantikan Z2S 16 Rexroth dalam seri yang sama. Harga lebih masuk akal. Pabrik memiliki sistem inspeksi yang baik untuk memastikan kinerja yang stabil. Setiap Z2S 16 akan dikemas dalam karton standar dan kemasan plastik tahan air sebelum meninggalkan pabrik. Huade telah melewati ISO9001, ISO14001, dan OH SAS18001. Huade® Hidraulic Directional Valves digunakan dalam industri militer karena kinerja yang andal. Ini adalah merek nasional lama di Cina.

Parameter Produk Periksa Plat Sandwich Valve Z2S 16

Fitur Produk dan Penerapan Periksa Katup Sandwich Plate Z2S 16

Fitur:

▶ Untuk digunakan dalam rakitan penumpukan vertikal

▶ Untuk penutupan bebas kebocoran satu atau dua port layanan

▶ Pola porting ke DIN 24 340 Form A, ISO4401 dan CETOP - RP 121H

Aplikasi:

Katup periksa ini Z2S digunakan untuk pemasangan penumpukan vertikal. Ini dapat menyegel satu atau dua pelabuhan minyak kerja tanpa kebocoran sesuai kebutuhan.

Fungsi, Bagian, Simbol Piring Sandwich Katup Periksa Z2S 16

Pilot Operasi Periksa Katup Jenis Z2S 16 IS Sandwich Plate Design. Ini digunakan untuk penutupan bebas bocor dari satu atau dua port layanan, bahkan untuk jangka waktu yang lama. Aliran bebas terjadi dari A1 ke A2 atau B1 ke B2. Aliran dalam A1 B1 arah yang berlawanan diblokir. Ketika cairan mengalir dari A1 ke A2, spool ditekan dan didorong ke kanan, dengan demikian membuka katup bola bola yang kemudian membuka Poppet. Untuk memastikan penutupan katup yang benar, port layanan A2 B2 dari katup arah harus dihubungkan ke tangki di posisi netral.

Simbol Z2S

Contoh Sirkuit Khas dari Z2S
