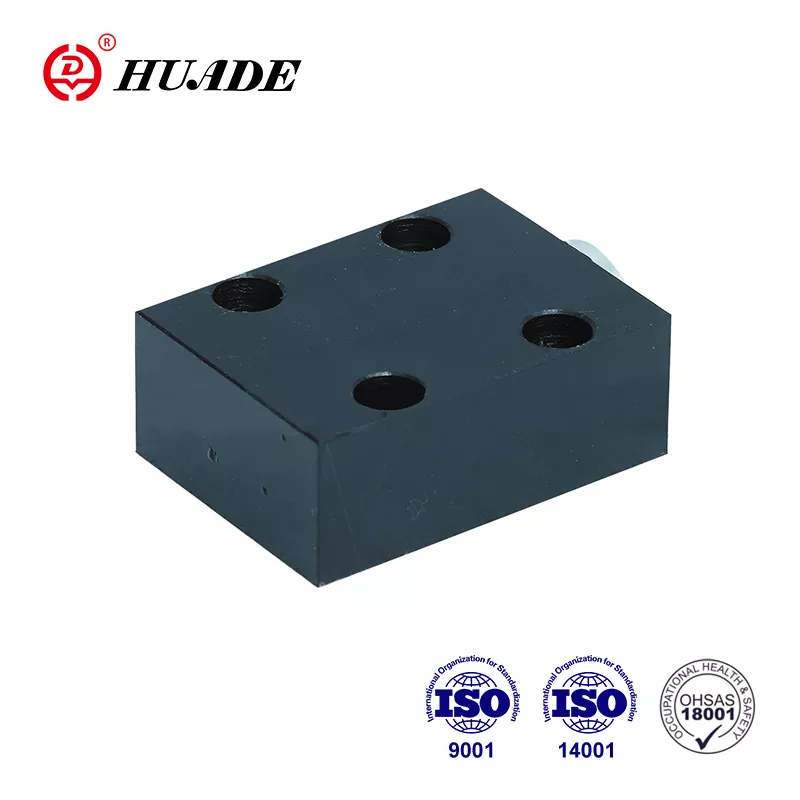

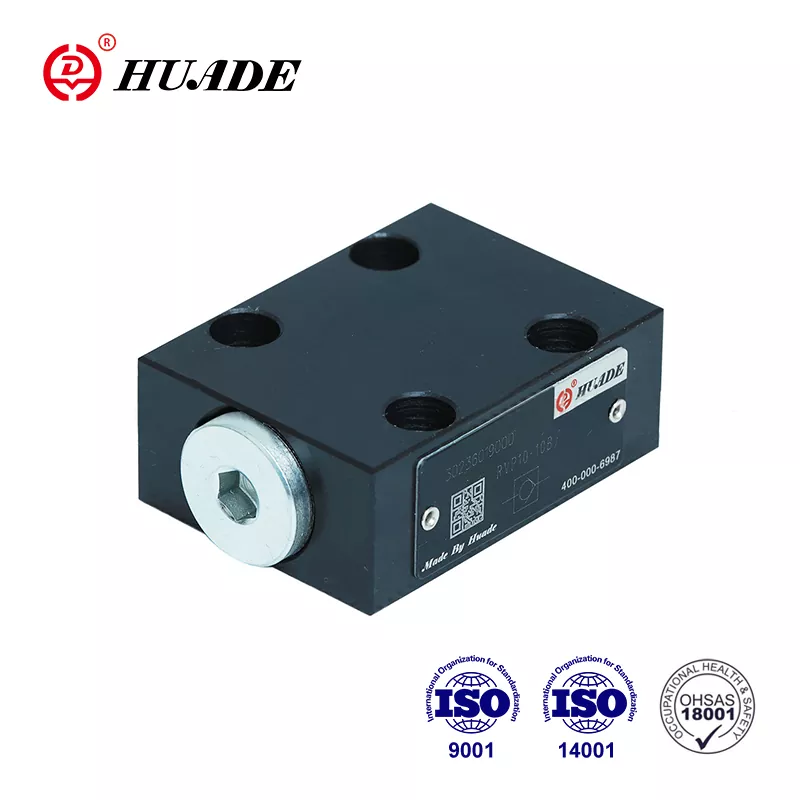

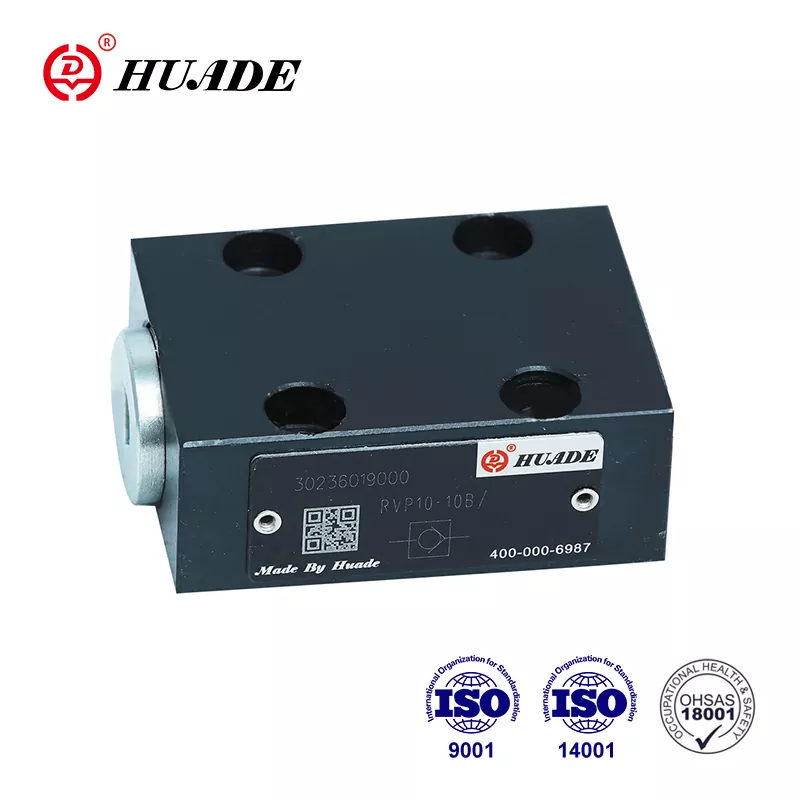

Huade bekerja sama Rexroth selama lebih dari 7 tahun dari 1979. Huade® Check Valve RVP 30 adalah alternatif yang terjangkau untuk Rexroth produk dari seri yang sama. Itu terbuat dari baja tahan lama. Huade memiliki sistem inspeksi yang baik untuk memastikan kualitas tinggi. Semua produk menjalani pengujian yang ketat sebelum meninggalkan pabrik dan dikemas dalam karton standar dengan kemasan tahan air. Dalam periode jaminan satu tahun, gratis untuk diperbaiki. Pabrik melewati ISO9001, ISO14001, dan ISO45001. Huade® Check Valves digunakan dalam industri militer di Cina karena kinerjanya yang stabil dan andal. Ini adalah merek nasional yang terkenal di Cina.
|
Data teknis |
|||||||||
|
Ukuran |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Tekanan Operasi, Max (MPA) |
31.5 |
||||||||
|
Tekanan Pembukaan (MPA) |
0.05 |
||||||||
|
Fluic tekanan |
minyak mineral atau ester fosfat |
||||||||
|
Kisaran suhu cairan tekanan （℃） |
-30 ～+80 |
||||||||
|
Rentang viskositas (mm2/s) |
2.8 ~ 500 |
||||||||
|
Posisi memperbaiki |
opsional |
||||||||
Fitur:
▶ Koneksi subplate
▶ Penutupan bebas kebocoran dalam satu arah
Aplikasi:
Katup periksa RVP 30 terutama digunakan di outlet pompa sebagai katup tekanan belakang dan katup bypass.
Jenis katup periksa RVP 30 memiliki tugas, lebih disukai menutup bocor aliran bebas dalam satu arah dan untuk memungkinkan aliran bebas ke arah yang berlawanan. Ini pada dasarnya terdiri dari perumahan (1), Poppet (2) pegas kompresi (3), dan kursi musim semi (4). Stroke dari Poppet (2), yang dipandu pada diameter luarnya, dibatasi oleh penghentian mekanis. Pegas kompresi bawaan (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) memegang Poppet (2) dalam posisi tertutup bahkan ketika tidak ada aliran melalui katup.
Simbol
Diagram struktur
①Housing ②Poppet ③spring ④spring seat
1. Cairan harus disaring. Finensi filter minimum adalah 20 ㎛.
2. Tangki harus disegel dan filter udara harus dipasang di pintu masuk udara.
3. Produk Tanpa Subplate Saat meninggalkan pabrik, jika perlu, silakan memesan secara khusus.
4. Sekrup pemasangan katup harus tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku sampel.
5. Kekasaran permukaan yang dihubungkan dengan katup diperlukan hingga 0,8.
6. Permukaan finishing dari perkawinan diperlukan hingga 0,01/100mm.
