Dalam dunia sistem hidrolik dan pneumatik, kontrol presisi adalah hal yang terpenting. Baik Anda mengoperasikan mesin berat, peralatan otomasi industri, atau sistem manufaktur yang canggih, kemampuan untuk mengontrol aliran dan arah fluida secara tepat dapat membuat perbedaan antara kelancaran pengoperasian dan inefisiensi yang merugikan. Di sinilah katup arah proporsional bersinar sebagai salah satu komponen terpenting dalam sistem tenaga fluida modern.

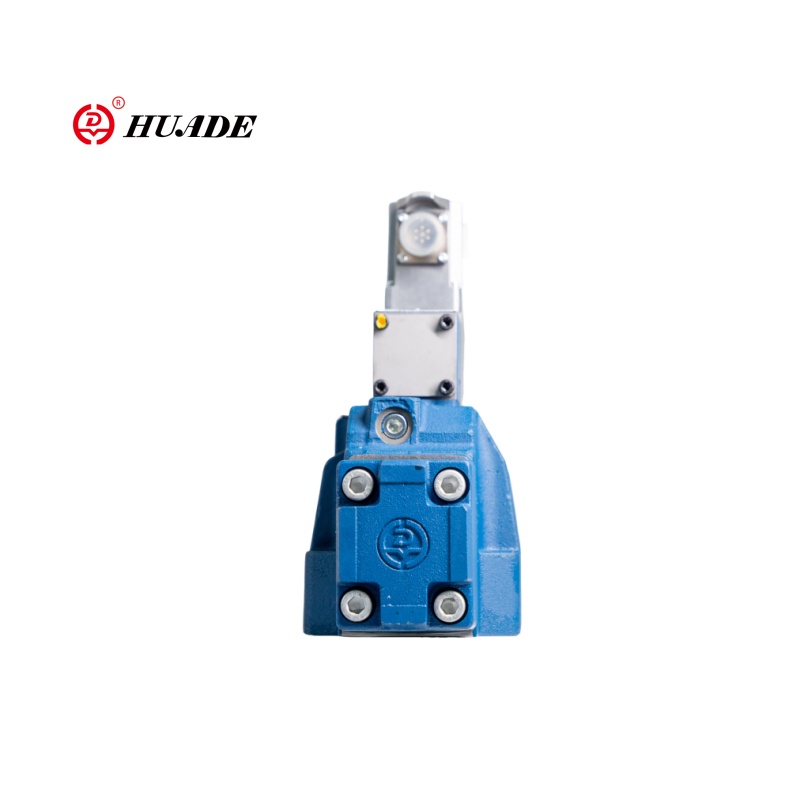

Katup arah proporsional adalah jenis katup tingkat lanjutkatup proporsionalyang menggabungkan fungsi kontrol aliran dan kontrol arah dalam satu komponen yang canggih. Tidak seperti katup on/off tradisional yang beroperasi dalam keadaan biner sederhana, katup arah proporsional memberikan kontrol variabel tak terbatas terhadap arah dan laju aliran fluida hidrolik atau pneumatik.
Ciri pembeda utama katup ini adalah kemampuannya memberikan respons proporsional. Artinya bukaan katup, dan akibatnya laju aliran, berbanding lurus dengan sinyal masukan yang diterimanya. Ketika Anda meningkatkan sinyal kontrol sebesar 50%, bukaan katup meningkat sebesar 50%, menghasilkan perubahan laju aliran yang sesuai.
Pengoperasian katup arah proporsional bergantung pada mekanisme kontrol elektro-hidraulik atau elektro-pneumatik yang canggih. Pada intinya, katup berisi spul atau si kecil yang bergerak di dalam wadah yang dikerjakan dengan hati-hati untuk mengontrol jalur aliran fluida.
Sistem kendali biasanya terdiri dari pengontrol elektronik yang menerima sinyal masukan dari sensor, joystick, atau sistem komputer. Kontroler ini kemudian mengirimkan sinyal listrik yang tepat ke katup servo atau solenoid proporsional yang memposisikan spool katup utama. Model tingkat lanjut menggabungkan sistem umpan balik dengan sensor posisi yang terus memantau posisi spool dan melakukan penyesuaian waktu nyata untuk memastikan kontrol yang akurat.
Badan katup berisi beberapa port yang terhubung ke berbagai bagian sirkuit hidrolik. Dengan memposisikan spool secara tepat, katup dapat mengarahkan aliran fluida antar port ini sekaligus mengontrol laju aliran. Fungsi ganda ini menghilangkan kebutuhan akan katup kontrol arah dan aliran yang terpisah, menyederhanakan desain sistem dan meningkatkan waktu respons.
]Mempelajaricara kerja katup proporsionalsecara terperinci]
Katup ini dapat mencapai resolusi kontrol yang sangat halus, seringkali lebih baik daripada 0,1% skala penuh, sehingga memungkinkan pengoperasian aktuator dan motor hidrolik dengan lancar dan akurat.
Dengan hanya menyediakan jumlah aliran yang dibutuhkan, katup ini meminimalkan pemborosan energi, mengurangi pembentukan panas, dan memperpanjang umur komponen.
Kontrol elektronik langsung menghilangkan penundaan dan ketidaktepatan, sehingga menghasilkan waktu respons yang lebih cepat dan kinerja dinamis yang lebih baik.
Dengan lebih sedikit komponen bergerak dan tidak ada sambungan mekanis yang mengalami keausan, komponen tersebut biasanya memerlukan lebih sedikit perawatan dan memberikan masa pakai lebih lama.
[Lihat selengkapnyaaplikasi katup proporsional hidrolik]
Memilih katup berarah proporsional yang tepat memerlukan pertimbangan cermat terhadap beberapa faktor. Kapasitas aliran merupakan hal mendasar – katup harus berukuran untuk menangani kebutuhan aliran maksimum aplikasi sambil mempertahankan resolusi kontrol yang baik pada laju aliran yang lebih rendah.
Peringkat tekanan harus sesuai atau melampaui persyaratan sistem dengan margin keselamatan yang sesuai. Karakteristik penurunan tekanan katup harus dievaluasi untuk memastikan aliran yang memadai pada tekanan sistem yang diperlukan.
Kompatibilitas sinyal kontrol sangat penting. Persyaratan input katup harus sesuai dengan sinyal kontrol yang tersedia, baik tegangan analog, arus, atau protokol komunikasi digital. Beberapa katup modern menawarkan beberapa opsi masukan dan kurva respons yang dapat diprogram untuk fleksibilitas maksimum.
Faktor lingkungan seperti kisaran suhu pengoperasian, tingkat kontaminasi, dan paparan getaran harus dipertimbangkan. Katup kelas industri biasanya menawarkan kinerja yang lebih baik di lingkungan yang keras dibandingkan dengan katup hidrolik bergerak standar.
Katup berarah proporsional mewakili kemajuan signifikan dalam teknologi kontrol daya fluida. Kemampuannya untuk memberikan kontrol yang presisi dan bervariasi tanpa batas terhadap arah dan laju aliran menjadikannya sangat diperlukan dalam sistem hidrolik dan pneumatik modern. Meskipun memerlukan investasi awal yang lebih tinggi dibandingkan dengan katup on/off sederhana, manfaat dalam hal presisi, efisiensi, dan kinerja sistem sering kali sepadan dengan biayanya.
Ketika otomatisasi terus berkembang dan persyaratan presisi menjadi lebih ketat, katup arah proporsional akan memainkan peran yang semakin penting dalam sistem tenaga fluida. Memahami kemampuannya dan penerapan yang tepat sangat penting bagi para insinyur dan teknisi yang bekerja dengan peralatan hidrolik dan pneumatik modern.
Baik Anda merancang sistem baru atau meningkatkan sistem yang sudah ada, katup arah proporsional menawarkan presisi dan fleksibilitas yang diperlukan untuk memenuhi persyaratan kinerja yang menuntut saat ini sekaligus memberikan landasan bagi kemajuan otomatisasi di masa depan.
