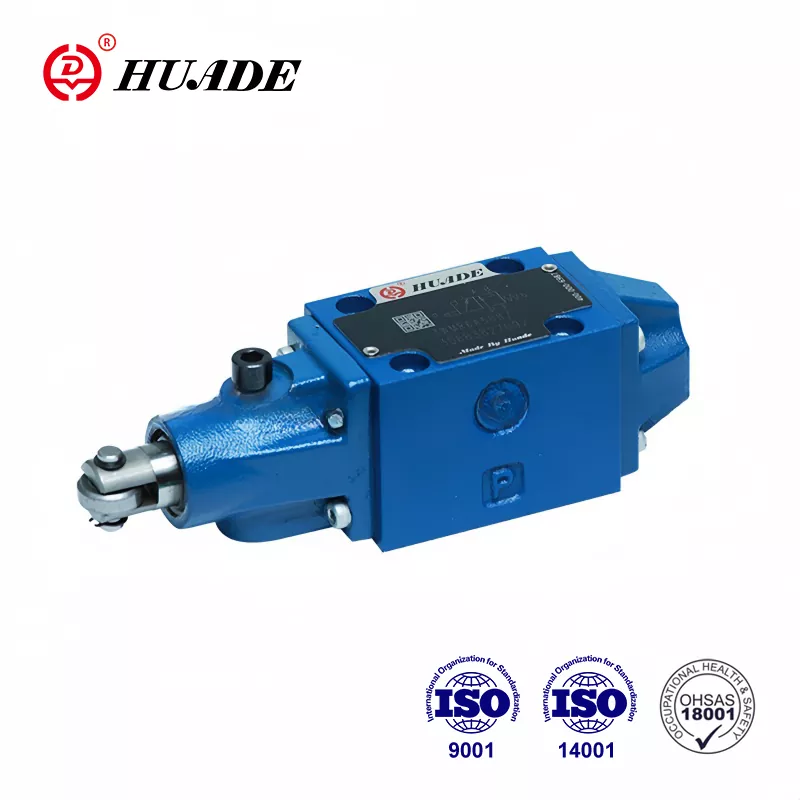

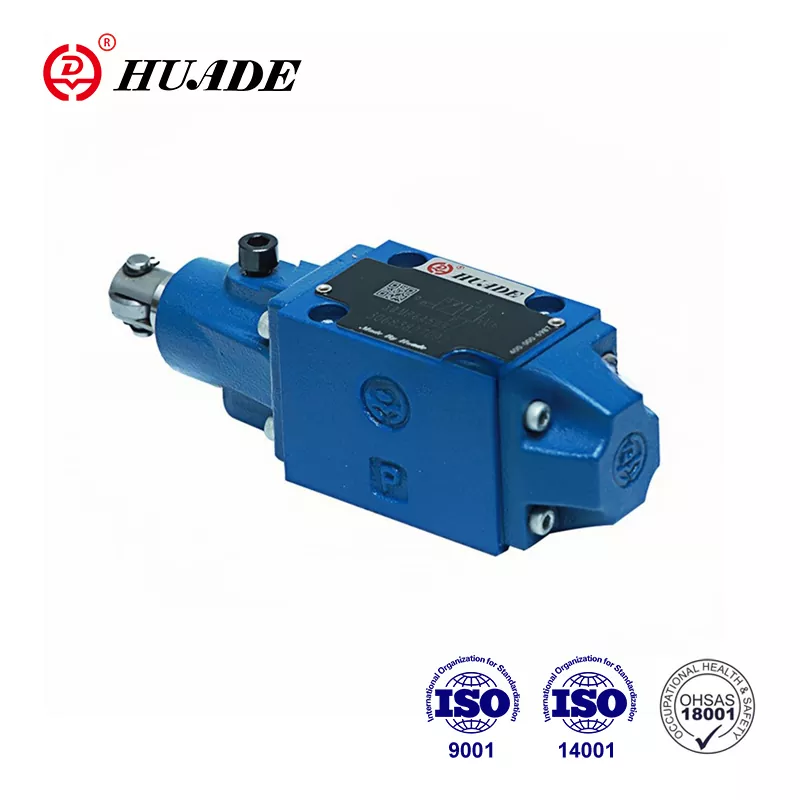

Ketika mesin industri perlu mengubah arah dengan andal, katup kontrol arah seri WMR menawarkan solusi yang telah dipercaya selama beberapa dekade. Katup yang dioperasikan secara mekanis ini mengontrol aliran cairan hidrolik dalam sistem industri, menentukan kapan silinder memanjang atau memendek, dan kapan motor berputar maju atau mundur.
Katup WMR menonjol karena bekerja melalui aksi mekanis murni. Roller atau pendorong didorong oleh bubungan atau bagian yang bergerak, yang menggeser spool internal dan mengalihkan aliran oli. Sambungan fisik langsung ini berarti katup merespons posisi mesin sebenarnya, bukan sinyal listrik, sehingga ideal untuk aplikasi yang mengutamakan keandalan mekanis.
Memahami Fungsi Dasar
Katup kontrol arah WMR beroperasi sebagai katup spul yang dipasang pada pelat bawah. Ketika tidak ada yang mendorong roller, pegas balik menahan spool pada posisi netralnya. Setelah cam eksternal atau komponen mekanis menekan roller plunger, spool meluncur ke dalam badan katup dan menghubungkan port yang berbeda secara bersamaan. Tindakan ini mengarahkan cairan hidrolik untuk menggerakkan aktuator ke arah yang diinginkan.
Filosofi desain ini menciptakan hubungan langsung antara posisi fisik dan aksi hidrolik. Peralatan mesin, derek, dan peralatan penanganan material menggunakan prinsip ini untuk memastikan pergerakan terjadi dalam urutan yang benar. Katup tidak dapat beralih sampai ada sesuatu yang menggerakkan roller secara fisik, sehingga memberikan keamanan yang melekat pada banyak aplikasi.
Spesifikasi Teknis Yang Penting
Katup kontrol arah seri WMR hadir dalam dua ukuran utama mengikuti standar ISO 4401. Pegangan ukuran NG6 mengalirkan hingga 60 liter per menit dan tekanan hingga 315 bar pada port P, A, dan B. Ukuran NG10 menawarkan peringkat tekanan serupa dengan kapasitas aliran lebih tinggi. Spesifikasi ini memungkinkan katup bekerja di lingkungan industri yang menuntut.
Suhu pengoperasian berkisar dari negatif 20 derajat Celcius hingga positif 80 derajat Celcius dengan segel NBR standar. Katup menerima cairan hidrolik dengan viskositas antara 2,8 dan 500 milimeter persegi per detik. Menjaga kebersihan cairan pada ISO 4406 Kelas 20/18/15 atau lebih baik membantu mencegah keausan internal dan memperpanjang masa pakai.
Salah satu batasan memerlukan perhatian selama desain sistem. Port T, yang mengembalikan cairan ke tangki, memiliki batas tekanan standar 60 bar. Meskipun port kerja utama menangani 315 bar dengan mudah, melebihi 60 bar pada port T dapat merusak segel atau menyebabkan kebocoran. Beberapa varian spesifikasi tinggi meningkatkan batas ini menjadi 210 bar untuk aplikasi dengan tekanan balik yang lebih tinggi.
Konfigurasi Berbeda untuk Kebutuhan Berbeda
Katup kontrol arah seri WMR menawarkan beberapa konfigurasi spool, biasanya ditampilkan sebagai simbol hidrolik. Katup empat port, tiga posisi mungkin menahan semua port diblokir di netral, atau mungkin menghubungkan port tertentu ke tangki. Kode simbol seperti C, E, J, L, dan M menunjukkan port mana yang terhubung di setiap posisi. Pabrikan menawarkan sekitar 19 variasi simbol berbeda untuk memenuhi kebutuhan sirkuit yang berbeda.
Katup dua posisi memberikan kontrol on-off yang lebih sederhana. Katup tiga posisi menambahkan keadaan netral yang dapat menghalangi aliran, memungkinkan pergerakan bebas, atau menciptakan kondisi lain tergantung pada desain spool. Pemilihan konfigurasi yang tepat bergantung pada apakah silinder perlu mempertahankan posisinya saat katup kembali ke netral atau apakah silinder harus mengapung bebas.
Produsen dan Variasi Model
Bosch Rexroth memproduksi seri WMR asli sebagai bagian dari rangkaian produk Hydronorma mereka. Seri NG6 ukuran 5X mencakup berbagai pengaturan roller dan opsi pemasangan. Katup dipasang pada subpelat standar mengikuti pola CETOP, yang menyederhanakan penggantian dan memungkinkan pencampuran komponen dari produsen berbeda.
Hengli Hydraulics menawarkan seri WMR/U10 untuk aplikasi NG10. Seri L3X mereka menyediakan 19 opsi simbol dengan konfigurasi roller tipe R dan tipe U. Variasi ini membantu para insinyur memilih posisi roller dan arah aktuasi yang tepat yang diperlukan untuk tata letak mesin spesifik mereka.
Pemasok lain seperti PONAR Wadowice dan Leader Hydraulics memproduksi katup yang kompatibel. Standarisasi berdasarkan ISO 4401 berarti katup-katup ini dapat saling bertukar secara fisik, meskipun perancang harus memverifikasi bahwa peringkat tekanan, kapasitas aliran, dan konfigurasi spul sesuai dengan kebutuhan aplikasinya.
Persyaratan Instalasi
Pemasangan katup kontrol arah WMR yang benar dimulai dengan persiapan permukaan. Permukaan pemasangan pada subplate harus memenuhi spesifikasi kerataan 0,01 per 100 milimeter dengan kekasaran permukaan maksimum Rz 4. Setiap ketidakteraturan dapat menimbulkan jalur kebocoran di sekitar dasar katup.
Empat sekrup tutup kepala soket M6 kali 40 milimeter mengamankan katup ke pelat bawah. Mengencangkan baut-baut ini hingga 9 newton meter dengan toleransi plus minus 15 persen memberikan gaya penjepitan yang memadai tanpa merusak badan katup. Pengetatan silang dalam pola diagonal memastikan distribusi tekanan merata.
Sistem hidrolik harus menggunakan penyaringan yang tepat sebelum dihubungkan ke katup kontrol arah WMR. Memasang filter yang menjaga kebersihan ISO 4406 Kelas 20/18/15 melindungi jarak dekat antara spool dan bodi. Bahkan partikel kecil pun dapat menggores permukaan ini, menyebabkan kebocoran atau lengket di bagian dalam.
Aplikasi Dunia Nyata
Peralatan mesin menggunakan katup kontrol arah WMR untuk urutan penggantian pahat dan operasi penjepitan kerja. Saat spindel mesin atau pengubah alat bergerak ke posisi tertentu, bubungan mengaktifkan roller dan memicu gerakan hidraulik. Hal ini memastikan urutan yang benar terjadi secara otomatis tanpa kontrol elektronik.
Peralatan pertambangan dan metalurgi mengandalkan katup ini untuk penentuan posisi konveyor dan kontrol gerbang. Lingkungan yang keras di industri ini membuat aktuasi mekanis menjadi menarik karena tidak ada sambungan listrik yang dapat menimbulkan korosi atau kegagalan. Debu dan kelembapan yang dapat merusak sensor elektronik memiliki dampak minimal pada pengaturan roller dan cam yang sederhana.
Platform angkat dan lift gunting menggunakan katup WMR dalam sistem keselamatan. Posisi roller dapat menunjukkan apakah palang pengaman sudah terpasang atau platform telah mencapai ketinggian tertentu. Verifikasi fisik ini menambah redundansi pada sirkuit keselamatan dan mematuhi peraturan yang mewajibkan interlock mekanis.
Pemeliharaan dan Pemecahan Masalah
Kebocoran eksternal di sekitar permukaan pemasangan biasanya menunjukkan kerusakan pada cincin-O atau torsi katup yang tidak tepat. Memeriksa dan mengganti paking pemasangan memecahkan sebagian besar masalah kebocoran eksternal. Memverifikasi bahwa permukaan pemasangan tetap rata dan tidak rusak mencegah terulangnya kembali.
Kebocoran internal muncul ketika aktuator melayang perlahan ketika katup harus menahannya pada posisinya. Hal ini sering kali disebabkan oleh cairan yang terkontaminasi yang merusak spool dan bore. Memeriksa kebersihan cairan dan mengganti filter mengatasi penyebab utama. Dalam kasus yang parah, katup mungkin perlu diganti jika keausan melebihi batas yang dapat diterima.
Pengoperasian yang lengket atau lamban terjadi ketika spool tidak bergerak bebas di dalam lubang. Kontaminasi kembali menjadi penyebab utama, namun pengoperasian di luar kisaran suhu atau viskositas yang ditentukan juga menimbulkan masalah. Memastikan cairan hidrolik tetap dalam spesifikasi mencegah sebagian besar masalah operasional dengan katup kontrol arah WMR.
Bandingkan dengan Jenis Katup Lainnya
Seri WMM menggunakan tuas manual sebagai pengganti roller untuk penggeraknya. Operator menggerakkan tuas secara manual untuk mengubah posisi katup, yang berfungsi baik untuk kontrol yang dioperasikan secara langsung oleh orang. Seri WMD menggantikan tuas dengan kenop putar, menawarkan opsi kontrol manual yang lebih ringkas.
Katup solenoid yang dioperasikan secara elektrik menyediakan kendali jarak jauh tetapi memerlukan daya listrik dan sinyal kendali. Katup ini beralih lebih cepat daripada jenis mekanis tetapi menimbulkan titik kegagalan potensial melalui kabel, solenoida, dan pengontrol elektronik. Katup kontrol arah WMR menghilangkan kekhawatiran ini dalam aplikasi yang memerlukan aktuasi mekanis.
Katup yang dioperasikan pilot menggunakan tekanan hidrolik untuk menggeser spool yang lebih besar, memungkinkan kontrol aliran yang lebih tinggi dengan gaya penggerak yang lebih kecil. Katup ini lebih mahal dan menambah kompleksitas dibandingkan dengan desain WMR kerja langsung. Untuk aplikasi dalam kemampuan aliran dan tekanan WMR, desain yang lebih sederhana seringkali terbukti lebih andal dan ekonomis.
Pertimbangan Manajemen Tekanan
Meskipun port P, A, dan B menangani 315 bar dengan aman, batasan port T memerlukan perhatian desain sistem. Pembatasan apa pun pada saluran tangki atau penggunaan reservoir bertekanan akan meningkatkan tekanan di port T. Tekanan balik dari katup lain yang berbagi saluran tangki yang sama juga mempengaruhi port ini.
Memasang saluran tangki terpisah untuk katup dengan aliran balik yang signifikan membantu mengelola tekanan port T. Beberapa desainer menggunakan manifold balik tekanan rendah khusus yang terhubung langsung ke tangki dengan batasan minimal. Untuk sistem di mana tekanan port T yang lebih tinggi tidak dapat dihindari, menentukan varian tekanan tinggi dari katup kontrol arah WMR mencegah kegagalan segel dini.
Katup periksa atau pembatas di lokasi sirkuit tertentu dapat secara tidak terduga menimbulkan tekanan pada port T. Analisis sirkuit yang cermat selama desain mengidentifikasi situasi ini. Pengukur tekanan di port T selama commissioning memverifikasi bahwa kondisi aktual tetap berada dalam spesifikasi.
Integrasi Kontrol Aliran
Katup kontrol arah WMR mengubah arah aliran tetapi tidak mengontrol laju aliran secara langsung. Sebagian besar aplikasi memerlukan kontrol aliran tambahan untuk mengatur kecepatan aktuator. Katup jarum atau kontrol aliran dengan kompensasi tekanan dipasang di sirkuit atau langsung di port katup.
Beberapa model WMR menerima pembatas kartrid berulir yang dipasang langsung ke port P. Sumbat ukuran B08, B10, atau B12 ini memberikan pembatasan aliran sederhana dan meredam lonjakan tekanan. Desain terintegrasi menghemat ruang dan mengurangi jumlah komponen terpisah di manifold hidrolik.
Kontrol aliran meter masuk membatasi cairan masuk ke aktuator, sedangkan kontrol meter keluar membatasi aliran balik. Pilihannya tergantung pada karakteristik beban dan kualitas kontrol yang diinginkan. Katup kontrol arah WMR mengakomodasi pendekatan mana pun melalui desain sirkuit yang tepat di sekitar katup.
Pertimbangan Pasar untuk tahun 2025
Tantangan rantai pasokan terus memengaruhi ketersediaan komponen hidrolik. Waktu tunggu untuk konfigurasi WMR khusus dapat diperpanjang hingga beberapa bulan, dengan beberapa produsen menyebutkan tanggal pengiriman hingga September 2025. Perencanaan ke depan dan menjaga inventaris strategis membantu menghindari penundaan produksi.
Harga untuk konfigurasi NG6 standar mulai sekitar 800 dolar AS dari pabrikan besar. Pasar sekunder menawarkan alternatif, dengan katup bekas terkadang tersedia dalam kisaran harga 150 hingga 200 dolar. Namun, membeli katup bekas memerlukan pemeriksaan yang cermat untuk memverifikasi kondisi internal dan menghindari kegagalan dini.
Strategi multi-sumber yang mencakup merek premium seperti Bosch Rexroth dan alternatif yang kompatibel dari produsen seperti Hengli memberikan fleksibilitas pasokan. Standarisasi ISO 4401 berarti peralihan antar merek tetap dapat dilakukan jika spesifikasinya sesuai. Mempertahankan daftar vendor yang disetujui untuk beberapa pemasok mengurangi risiko di lingkungan pasar saat ini.
Peran dalam Otomasi Modern
Ketika pabrik menambahkan lebih banyak sensor, pengontrol, dan konektivitas jaringan, katup kontrol arah mekanis sederhana WMR menawarkan keuntungan strategis. Itu tidak dapat diretas, tidak memerlukan pembaruan perangkat lunak, dan gagal dengan cara yang dapat diprediksi. Keandalan ini menjadi berharga untuk fungsi-fungsi penting keselamatan yang memerlukan cadangan mekanis.
Peraturan Eropa seperti Cyber Resilience Act berfokus pada keamanan produk digital. Komponen mekanis murni seperti katup WMR tidak memenuhi persyaratan ini, sehingga menyederhanakan kepatuhan bagi produsen mesin. Katup ini menyediakan lapisan fondasi aman yang tidak menimbulkan kerentanan keamanan siber ke dalam sistem.
Masalah efisiensi energi mendorong minat dalam mengoptimalkan sistem hidrolik. Meskipun katup kontrol arah WMR sendiri tidak menghemat energi, keandalannya dan kebocoran internal yang rendah berkontribusi terhadap efisiensi sistem secara keseluruhan. Katup berukuran tepat dengan peringkat aliran yang sesuai meminimalkan penurunan tekanan dan pembentukan panas yang terbuang.
Memilih Konfigurasi yang Tepat
Memilih katup kontrol arah WMR dimulai dengan memahami persyaratan aplikasi. Laju aliran dan tekanan maksimum menentukan apakah ukuran NG6 atau NG10 sesuai. Jenis aktuator dan perilaku posisi netral yang diinginkan menentukan konfigurasi simbol yang diperlukan.
Penempatan roller mempengaruhi integrasi katup dengan sistem mekanis. Rol tipe R dipasang di satu sisi sementara rol tipe U dipasang di sisi lain, sehingga memungkinkan fleksibilitas dalam penempatan bubungan. Gaya aktuasi yang diperlukan dan geometri bubungan yang tersedia memengaruhi pilihan ini.
Pemilihan material seal tergantung pada jenis fluida dan suhu yang ekstrim. Seal NBR standar bekerja dengan oli hidraulik berbahan dasar minyak bumi dalam rentang suhu industri pada umumnya. Aplikasi suhu tinggi atau cairan sintetis mungkin memerlukan segel FKM yang tahan terhadap kondisi berbeda. Memverifikasi kompatibilitas bahan kimia mencegah pembengkakan atau kerusakan segel.
Dokumentasi dan Sumber Daya Dukungan
Produsen menyediakan dokumentasi teknis terperinci untuk katup kontrol arah WMR melalui situs web mereka. Lembar data mencantumkan spesifikasi, dimensi, dan kode pemesanan yang tepat. Manual pemasangan mencakup prosedur pemasangan dan nilai torsi secara rinci.
Model CAD dalam berbagai format membantu desain mesin dan tata letak manifold. Representasi 3D ini menunjukkan selubung katup dan lokasi port yang tepat, sehingga memungkinkan pemeriksaan interferensi sebelum pembuatan prototipe fisik. Kebanyakan produsen menawarkan model dalam format STEP atau IGES yang diimpor ke perangkat lunak desain umum.
Dukungan teknik aplikasi membantu memecahkan pertanyaan desain sirkuit yang kompleks. Produsen memiliki tim teknis yang dapat merekomendasikan konfigurasi spesifik untuk aplikasi yang tidak biasa atau memecahkan masalah pada sistem yang ada. Memanfaatkan sumber daya ini selama fase desain akan mencegah kesalahan yang merugikan dan desain ulang.
Pertimbangan Akhir
Katup kontrol arah WMR melayani aplikasi di mana kontrol posisi mekanis dan peralihan yang andal lebih penting daripada kecanggihan elektronik. Desainnya yang telah terbukti mampu menangani kondisi sulit dalam pertambangan, pengerjaan logam, dan penanganan material tanpa kerentanan kontrol elektronik. Memahami kemampuan dan keterbatasannya memungkinkan para insinyur untuk menerapkannya secara efektif.
Manajemen cairan yang tepat akan memperpanjang umur katup secara signifikan. Mempertahankan standar kebersihan, beroperasi dalam rentang suhu dan viskositas tertentu, dan mengelola tekanan port T mencegah sebagian besar mode kegagalan. Tindakan pencegahan sederhana ini menjadikan katup kontrol arah WMR sebagai komponen tahan lama yang memberikan layanan puluhan tahun.
Di dunia yang sedang mendorong transformasi digital, katup WMR membuktikan bahwa solusi mekanis masih memiliki peran penting. Ketidakmampuannya untuk diretas atau dimanipulasi dari jarak jauh memberikan keamanan yang melekat. Hubungan fisik antara posisi alat berat dan aksi hidraulik menciptakan perilaku yang dapat diprediksi dan dapat diandalkan oleh sistem keselamatan. Karena alasan ini, katup pengatur arah WMR tetap relevan dalam hidrolika industri modern.
