Saat bekerja dengan sistem hidrolik, mengontrol arah aliran fluida sangat penting untuk keselamatan dan efisiensi. Check Valve RVP-20 adalah komponen hidrolik yang dipasang pada pelat yang dirancang untuk memungkinkan fluida mengalir dalam satu arah sekaligus mencegah aliran balik. Panduan ini menjelaskan apa yang membuat RVP-20 berharga untuk aplikasi hidrolik dan cara kerjanya dalam situasi dunia nyata.
Apa itu Katup Periksa RVP-20?

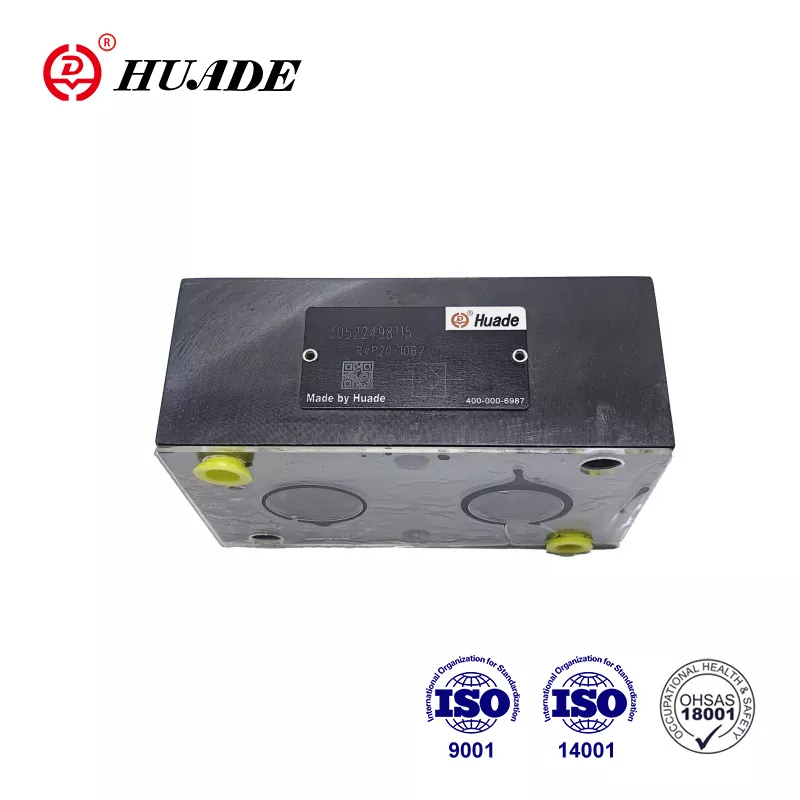

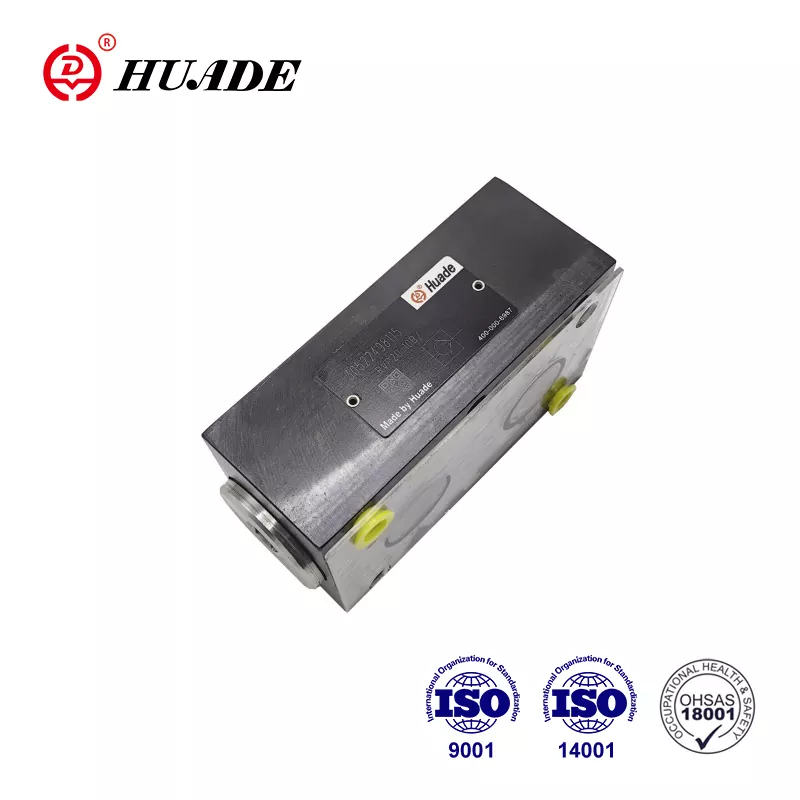

Check Valve RVP-20 adalah katup pegas yang diproduksi oleh HYDAC, sebuah perusahaan Jerman yang berspesialisasi dalam solusi hidrolik. Katup ini menggunakan desain si kecil berbentuk kerucut yang menciptakan segel bebas bocor ketika cairan mencoba mengalir mundur. Angka "20" pada namanya menunjukkan ukurannya untuk aplikasi aliran sedang, setara dengan sambungan pipa 1 inci pada seri -16.
Katup memungkinkan aliran bebas dari port B ke port A sekaligus memblokir aliran balik sepenuhnya. Ketika tekanan fluida melebihi gaya pegas (biasanya 0,5 bar), kerucut bergerak mundur dan membiarkan fluida melewatinya. Ketika tekanan turun atau berbalik, pegas dengan cepat mendorong kerucut kembali ke dudukannya, menghentikan gerakan mundur. Tindakan mekanis sederhana ini terjadi tanpa tenaga listrik atau kendali eksternal.
Check Valve RVP-20 memiliki berat sekitar 3,3 kg dan dilengkapi desain pemasangan pelat kompak yang dipasang langsung ke blok katup. Gaya pemasangan ini menghemat ruang dibandingkan dengan katup inline dan membuat pemasangan lebih mudah di sirkuit hidrolik yang kompleks.
Spesifikasi Teknis dan Kinerja
Check Valve RVP-20 menangani tekanan kerja maksimum hingga 350 bar (5.000 psi) dan mengalir hingga 350 liter per menit (150 gpm). Spesifikasi ini membuatnya cocok untuk sistem hidrolik tugas menengah yang ditemukan pada peralatan konstruksi dan mesin industri. Katup mempertahankan kinerjanya pada rentang suhu dari -20°C hingga +80°C, mencakup sebagian besar lingkungan pengoperasian.
Tekanan retak untuk Check Valve RVP-20 standar adalah 0,5 bar, artinya fluida hanya memerlukan tekanan minimal untuk membuka katup agar mengalir maju. Versi khusus dengan tekanan retak 1 bar atau lebih tinggi tersedia ketika aplikasi memerlukan ketahanan lebih terhadap pembukaan. Penurunan tekanan yang melintasi katup meningkat seiring laju aliran—pada 200 liter per menit, diperkirakan kehilangan tekanan sekitar 2 bar, sedangkan pada aliran maksimum 350 liter per menit, penurunan tekanan dapat mencapai 4 hingga 8 bar.
Badan katup terbuat dari baja fosfat dengan opsi lapisan seng, sedangkan kerucut dan dudukannya terbuat dari baja yang dikeraskan dan digiling untuk ketahanan. Seal FKM memberikan ketahanan terhadap bahan kimia dan bekerja dengan cairan hidrolik oli mineral yang memiliki viskositas antara 2,8 dan 800 mm²/s. Desainnya mengikuti standar DIN ISO 1219 dan diuji dengan oli mineral yang memenuhi spesifikasi DIN 51524.
Cara Kerja Check Valve RVP-20
Memahami pengoperasian Check Valve RVP-20 membantu menjelaskan mengapa ini efektif dalam sistem hidrolik. Katup berisi kerucut pegas yang dipasang pada dudukan yang dibuat dengan mesin presisi. Dalam posisi tertutup, pegas menahan kerucut ini erat-erat pada dudukannya, menciptakan segel logam-ke-logam yang mencegah cairan mengalir ke belakang.
Ketika fluida masuk dari port B dengan tekanan yang cukup, maka fluida tersebut mendorong permukaan kerucut. Ketika tekanan melebihi gaya pegas, kerucut bergeser ke belakang, membuka jalur bagi fluida untuk mengalir menuju saluran A. Kerucut tetap terbuka selama tekanan ke depan terus berlanjut. Selama keadaan terbuka ini, Check Valve RVP-20 menciptakan resistensi yang relatif rendah, memungkinkan pergerakan fluida yang efisien melalui sistem.
Jika tekanan menjadi sama atau sebaliknya, pegas segera mendorong kerucut kembali ke posisi tertutupnya. Penutupan cepat ini mencegah aliran balik dan melindungi komponen hulu dari lonjakan tekanan atau putaran terbalik. Desain kerucut memastikan katup terpasang dengan benar setiap saat tanpa memerlukan penyesuaian atau pemeliharaan mekanisme penutupan.
Dimensi Instalasi dan Pemasangan
Check Valve RVP-20 menggunakan pola pemasangan pelat standar yang sesuai dengan konfigurasi port SAE, BSPP, dan NPTF. Muka pemasangan berukuran lebar 76,5 mm dengan jarak port 60 mm. Panjang keseluruhan katup adalah 133 mm, dengan tinggi dasar 127 mm. Dimensi kompak ini memungkinkan Check Valve RVP-20 masuk ke ruang sempit dalam manifold hidrolik.
Pemasangannya memerlukan baut M10 dengan torsi 20-30 Nm. Permukaan pemasangan harus memiliki kekasaran 0,8 μm atau lebih halus untuk memastikan penyegelan yang tepat. Katup dapat dipasang dalam orientasi apa pun tanpa mempengaruhi kinerja, memberikan fleksibilitas kepada perancang saat membuat sirkuit hidrolik. Benang port memanjang sedalam 16 mm, dan ketebalan flensa berukuran 19 mm.
Saat memasang Check Valve RVP-20, pastikan arah aliran sesuai dengan tanda panah pada badan katup. Port B harus terhubung ke sumber tekanan, sedangkan port A terhubung ke sirkuit yang dilindungi. Menggunakan tingkat baut yang benar (10,9 atau lebih tinggi) mencegah kegagalan pengikat akibat siklus getaran dan tekanan.
Aplikasi Umum untuk Check Valve RVP-20
Mesin bergerak mewakili area aplikasi utama untuk Check Valve RVP-20. Ekskavator menggunakan katup ini di saluran keluar pompa hidrolik untuk mempertahankan tekanan balik dan mencegah lonjakan tekanan ketika gerakan boom berhenti secara tiba-tiba. Roller dan compactor mendapatkan keuntungan dari kemampuan katup untuk mengisolasi sirkuit hidrolik, sehingga meningkatkan keselamatan selama pengoperasian peralatan.
Sistem otomasi industri mengandalkan Check Valve RVP-20 untuk penguncian silinder dan pemeliharaan tekanan. Mesin cetak injeksi menggunakan katup ini untuk memastikan tekanan injeksi stabil, yang mengurangi cacat dan waktu henti sebesar 20-30% menurut laporan lapangan. Sistem hidraulik jalur perakitan menggunakan katup untuk mencegah gerakan yang tidak diinginkan saat sirkuit mengalami penurunan tekanan.
Aplikasi kelautan dan lepas pantai memanfaatkan bahan tahan korosi dan penyegelan yang andal dari Check Valve RVP-20. Aktuator katup di kapal dan anjungan minyak menggunakan katup periksa ini untuk isolasi arah. Sistem pelumasan bertekanan tinggi dan perlengkapan penjepit hidrolik juga menggunakan RVP-20 di mana pencegahan aliran balik sangat penting untuk integritas sistem.
Katup ini bekerja paling baik pada aplikasi perputaran frekuensi rendah hingga menengah. Untuk sistem dengan operasi frekuensi tinggi yang konstan, pembukaan dan penutupan berulang kali dapat mempercepat keausan pada permukaan kerucut dan dudukan. Dalam kasus seperti ini, mempertimbangkan desain katup alternatif atau interval perawatan yang lebih sering menjadi penting.
Pemeliharaan dan Kehidupan Pelayanan
Check Valve RVP-20 memerlukan perawatan minimal dalam kondisi pengoperasian normal. HYDAC menilai waktu rata-rata hingga kegagalan (MTTF_d) adalah 150 tahun dalam kondisi ideal, meskipun masa pakai sebenarnya sangat bergantung pada kebersihan cairan dan lingkungan pengoperasian. Inspeksi atau pemeriksaan tahunan setiap 1.000 jam pengoperasian membantu mengidentifikasi keausan sebelum terjadi kegagalan.
Tugas pemeliharaan utama termasuk memeriksa segel dari kerusakan atau penurunan kualitas dan memantau penurunan tekanan di seluruh katup. Jika penurunan tekanan meningkat lebih dari 10% dari pengukuran awal, keausan internal atau kontaminasi mungkin mempengaruhi kinerja. Kit penggantian segel (nomor komponen 555094) tersedia untuk servis berkala.
Saat menyervis Check Valve RVP-20, isolasi sepenuhnya sirkuit hidrolik dan hilangkan semua tekanan sebelum melepas katup. Setelah pemasangan kembali, lakukan uji kebocoran pada 1,5 kali tekanan kerja untuk memverifikasi integritas segel. Mempertahankan filtrasi cairan yang tepat (20 μm atau lebih halus) secara signifikan memperpanjang umur katup dengan mencegah partikel abrasif merusak permukaan penyegelan.
Menjaga cairan hidrolik tetap bersih dan berada dalam kisaran viskositas yang ditentukan mencegah masalah paling umum pada Check Valve RVP-20. Kontaminasi menyebabkan sekitar 80% kegagalan komponen hidraulik, sehingga investasi pada filtrasi berkualitas dan analisis cairan rutin akan membuahkan hasil melalui masa pakai komponen yang lebih lama dan waktu henti yang lebih singkat.
Membandingkan Check Valve RVP-20 dengan Model Serupa
Dalam seri HYDAC RV/RVP, Check Valve RVP-20 berada di antara model yang lebih kecil dan lebih besar. Pegangan RVP-16 mengalirkan hingga 200 liter per menit dan berat 2,1 kg, sehingga cocok untuk aplikasi tugas ringan. RVP-25 meningkatkan kapasitas hingga 550 liter per menit namun berbobot 5,8 kg, lebih cocok untuk sistem industri berat. Ketiga model tersebut memiliki peringkat tekanan maksimum dan rentang suhu maksimum 350 bar yang sama.
Pabrikan lain menawarkan produk pesaing dengan spesifikasi serupa. Seri S 20 Bosch Rexroth menyediakan fitur keselamatan terintegrasi dan opsi pemantauan kelistrikan, dengan peringkat tekanan hingga 315 bar dan kapasitas aliran hingga 450 liter per menit. Seri PV Parker Hannifin menekankan material komposit ringan untuk aplikasi luar angkasa, menangani 350 bar dan 300 liter per menit.
Katup seri Danfoss CSV memiliki fitur peningkatan ketahanan terhadap korosi dan peringkat tekanan lebih tinggi (420 bar) yang cocok untuk peralatan pertanian. Seri HAWE Hydraulik BC menawarkan desain ultra-kompak untuk pabrikan mesin Jerman, dengan tekanan 350 bar dan aliran 320 liter per menit. Check Valve RVP-20 tetap kompetitif melalui keandalannya yang telah terbukti, desain bebas bocor, dan kemudahan integrasi ke dalam sistem HYDAC yang ada.
Pembelian dan Ketersediaan
Check Valve RVP-20 mengusung nomor komponen standar 705937 dari HYDAC. Pembelian melalui distributor resmi memastikan suku cadang asli dan dukungan teknis. Distributor utama termasuk ValinOnline dan Leader Hydraulics, yang menyediakan katup dan kit segel terkait. Waktu tunggu berbeda-beda di setiap wilayah, namun biasanya berkisar dari ketersediaan langsung hingga 2-4 minggu untuk konfigurasi standar.
Check Valve RVP-20 versi custom dengan tekanan retak berbeda atau seal khusus memerlukan waktu tunggu lebih lama, biasanya 6-8 minggu. Saat memesan spesifikasi khusus, berikan persyaratan sistem lengkap termasuk tekanan kerja, laju aliran, jenis cairan, dan kisaran suhu. Informasi ini membantu para insinyur HYDAC merekomendasikan konfigurasi optimal.
Unit Check Valve RVP-20 bekas atau diperbaharui muncul di pasar sekunder seperti eBay, seringkali dengan harga lebih rendah. Namun, membeli komponen hidrolik bekas mempunyai risiko termasuk riwayat servis yang tidak diketahui dan potensi keausan internal. Jika kendala biaya memerlukan pertimbangan katup bekas, belilah hanya dari penjual dengan reputasi terverifikasi dan minta dokumentasi pengujian tekanan.
Praktik Terbaik untuk Integrasi Check Valve RVP-20
Integrasi Check Valve RVP-20 yang sukses dimulai dengan desain sistem yang tepat. Hitung laju aliran aktual dan penurunan tekanan untuk memastikan katup tidak menimbulkan hambatan berlebihan di sirkuit. Katup bekerja paling baik ketika aliran tetap di bawah 80% dari kapasitas maksimum, memberikan margin untuk lonjakan tekanan dan variasi suhu.
Pasang filter pembuangan udara atau filter ventilasi pada sistem yang memungkinkan terjadinya masuknya udara. Udara yang terperangkap dapat mencegah Check Valve RVP-20 menutup dengan benar dan dapat menyebabkan kerusakan kavitasi seiring berjalannya waktu. Memposisikan katup agar gelembung udara naik dan keluar akan meningkatkan kinerja dan umur panjang.
Saat menggunakan beberapa unit Check Valve RVP-20 di sirkuit paralel, pastikan distribusi aliran seimbang. Sedikit variasi tekanan retak antar katup dapat menyebabkan pembebanan tidak merata sehingga mengurangi efektivitas pengaturan paralel. Pertimbangkan untuk menggunakan set yang cocok dari batch produksi yang sama untuk aplikasi penting.
Pantau Check Valve RVP-20 selama startup dan commissioning sistem awal. Waspadai kebisingan yang tidak biasa, panas berlebih, atau pembacaan tekanan tidak terduga yang mungkin mengindikasikan masalah pemasangan atau kondisi pengoperasian yang tidak kompatibel. Deteksi dini masalah mencegah kerusakan pada katup dan komponen sistem lainnya.
Memahami Keterbatasan dan Pertimbangan
Meskipun Check Valve RVP-20 unggul dalam banyak aplikasi, menyadari keterbatasannya akan mencegah kesalahan penerapan. Katup tidak dirancang untuk siklus frekuensi tinggi di mana kerucut membuka dan menutup berkali-kali per menit. Pengoperasian seperti ini mempercepat keausan dan dapat menyebabkan kegagalan dini. Untuk aplikasi frekuensi tinggi, pertimbangkan katup periksa yang dioperasikan pilot atau katup kartrid yang dirancang untuk layanan dinamis.
Desain pegas berarti Check Valve RVP-20 selalu menimbulkan penurunan tekanan selama aliran maju. Pada sirkuit dimana resistansi minimal sangat penting, karakteristik ini harus menjadi faktor dalam ukuran pompa dan perhitungan efisiensi sistem. Pada aliran maksimum, penurunan tekanan bisa mencapai 8 bar, yang mengubah menjadi panas dan energi yang terbuang.
Aliran balik tidak menghasilkan kebocoran ketika katup berfungsi dengan benar, namun kontaminasi atau keausan dapat mengganggu penyegelan. Sistem yang memerlukan nol kebocoran demi keselamatan mungkin memerlukan katup redundan atau teknologi penyegelan alternatif. Pengujian rutin memverifikasi bahwa penyegelan terbalik tetap efektif sepanjang masa pakai katup.
Check Valve RVP-20 menyediakan pengoperasian mekanis murni tanpa umpan balik posisi atau penyesuaian selama pengoperasian. Aplikasi yang memerlukan tekanan retak variabel atau kendali jarak jauh memerlukan jenis katup yang berbeda. Memahami karakteristik mendasar ini membantu menyesuaikan katup dengan aplikasi yang sesuai.
Kesimpulan
Check Valve RVP-20 berfungsi sebagai solusi andal untuk mencegah aliran balik pada sistem hidrolik yang beroperasi pada tekanan hingga 350 bar dengan aliran hingga 350 liter per menit. Desain kerucut pegasnya menciptakan penyegelan terbalik bebas bocor sambil mempertahankan penurunan tekanan ke depan yang rendah. Format pemasangan pelat yang ringkas menyederhanakan pemasangan di blok katup dan manifold.
Katup ini banyak digunakan dalam mesin bergerak, otomasi industri, dan hidrolika kelautan di mana kontrol arah penting untuk keselamatan dan efisiensi. Dengan pemasangan yang tepat, kebersihan cairan, dan pemeriksaan berkala, Check Valve RVP-20 memberikan layanan bebas masalah selama bertahun-tahun. Desainnya yang terstandarisasi dan ketersediaannya yang luas menjadikannya pilihan praktis untuk sistem baru dan aplikasi pengganti.
Saat memilih check valve untuk aplikasi hidrolik, pertimbangkan Check Valve RVP-20 untuk sirkuit tugas menengah yang memerlukan pencegahan aliran balik yang dapat diandalkan. Sesuaikan spesifikasi katup dengan kebutuhan sistem Anda, ikuti panduan pemasangan, dan pertahankan kondisi cairan yang tepat untuk kinerja optimal dan umur panjang.
