Katup pelepas tekanan(PRV) sangat penting perangkat keselamatan dalam sistem industri. Mereka secara otomatis melepaskan kelebihan Tekanan untuk mencegah kerusakan peralatan, kegagalan sistem, atau ledakan berbahaya. Memahami bagaimana katup ini bekerja dan status operasi mereka sangat penting Mempertahankan operasi industri yang aman dan efisien.
Analisis komprehensif ini mencakup semua yang perlu Anda ketahui tentang katup pelepas tekanan, dari prinsip dasar untuk teknik pemantauan lanjutan. Kami akan menjelajahi berbagai jenis katup, masalah umum, strategi pemeliharaan, dan standar industri yang menjaga ini Perangkat keselamatan kritis bekerja dengan baik.
Katup pelepas tekanan seperti keamanan penjaga untuk sistem bertekanan. Anggap saja sebagai tombol rilis otomatis itu buka saat tekanan menjadi terlalu tinggi. Saat tekanan di dalam sistem mencapai a tingkat berbahaya, katup terbuka untuk membiarkan beberapa cairan bertekanan (gas atau cairan) melarikan diri. Setelah tekanan turun kembali ke tingkat yang aman, katup ditutup lagi.
Katup bekerja melalui yang sederhana tapi mekanisme yang efektif. Sistem pegas atau pilot terus -menerus memantau tekanan. Saat tekanan menjadi cukup kuat untuk mengatasi kekuatan pegas, katup terbuka. Ini terjadi secara otomatis tanpa kontrol manusia, menjadikannya a Garis pertahanan terakhir yang andal terhadap kecelakaan terkait tekanan.
Kecelakaan industri yang melibatkan tekanan berlebih bisa menjadi bencana. Kecelakaan nuklir pulau tiga mil yang terkenal disorot Betapa pentingnya katup ini untuk keselamatan. Tanpa bantuan tekanan yang tepat, Peralatan dapat meledak, menyebabkan:
PRV berfungsi sebagai penghalang keselamatan akhir, Melindungi orang dan peralatan ketika sistem kontrol lainnya gagal.
Memahami komponen utama membantu Jelaskan bagaimana katup ini beroperasi:
Elemen katup: Bagian pemindahan utama termasuk disk (bagian yang terbuka dan ditutup) dan segel yang mencegah kebocoran saat ditutup.
Elemen penginderaan: Ini mendeteksi perubahan tekanan. Mereka bisa menjadi diafragma (untuk aplikasi rendah, aplikasi akurasi tinggi) atau piston (untuk tekanan tinggi, penggunaan tugas berat).
Elemen Kekuatan Referensi: Biasanya pegas yang dapat disesuaikan yang mengatur level tekanan di mana katup terbuka. Bagian tambahan seperti nozel dan fine-tune kamar bertekanan tanggapan katup.
Bahan: Bahan umum termasuk kuningan untuk penggunaan umum dan stainless steel (kelas 303, 304, atau 316) untuk lingkungan korosif. Pilihannya tergantung pada jenis apa Cairan pegangan katup dan kondisi operasi.
Katup modern seperti penggunaan J-series Emerson desain bellow seimbang yang mengurangi efek tekanan hilir, membuat mereka lebih akurat dan dapat diandalkan.
Aplikasi Industri
PRV ditemukan di banyak industri:
Minyak dan gas: Melindungi saluran pipa dan peralatan pemrosesan dari lonjakan tekanan berbahaya.
Pemrosesan Kimia: Mencegah ledakan reaktor dan melindungi terhadap pelarian reaksi.
Sistem uap: Melindungi boiler dan jaringan distribusi uap dalam negeri pabrik dan fasilitas manufaktur.
Pengolahan air: Menjaga tekanan yang aman dalam pemrosesan dan distribusi air sistem.
Manufaktur farmasi: Melindungi wadah steril dan peralatan pemrosesan.
Sistem HVAC: Memastikan pengoperasian sistem pemanas dan pendingin yang aman di gedung.
Situasi Overpressure Umum
Beberapa kondisi dapat menyebabkan berbahaya penumpukan tekanan:
Sementara kedua jenis melindungi Overpressure, mereka bekerja secara berbeda:
Katup pelepas tekanan (PRV): Buka secara bertahap dan biasanya digunakan dengan cairan. Mereka mulai membuka sekitar 3-5% di atas tekanan yang ditetapkan dan sepenuhnya dekat saat tekanan turun 2-4% di bawah titik setel.
Safety Relief Valves (SRVS): Buka dengan cepat dengan aksi "pop" dan digunakan dengan gas atau uap. Mereka dapat menangani peningkatan tekanan 10-20% di atas tekanan yang ditetapkan.
Katup kombinasi: Dapat menangani cairan dan gas, beralih antara bertahap dan aksi pop tergantung pada jenis fluida.
Katup yang dimuat pegas
Ini adalah tipe yang paling umum, menggunakan a musim semi untuk menahan katup tertutup.
Keuntungan:
Kerugian:
Paling baik digunakan untuk: Boiler uap, aplikasi proses umum
Bellow Bellow/Piston Valves
Katup ini mengimbangi tekanan balik Efek menggunakan sistem bellow atau piston.
Keuntungan:
Kerugian:
Paling baik digunakan untuk: Sistem dengan tekanan punggung variabel, layanan kotor atau korosif

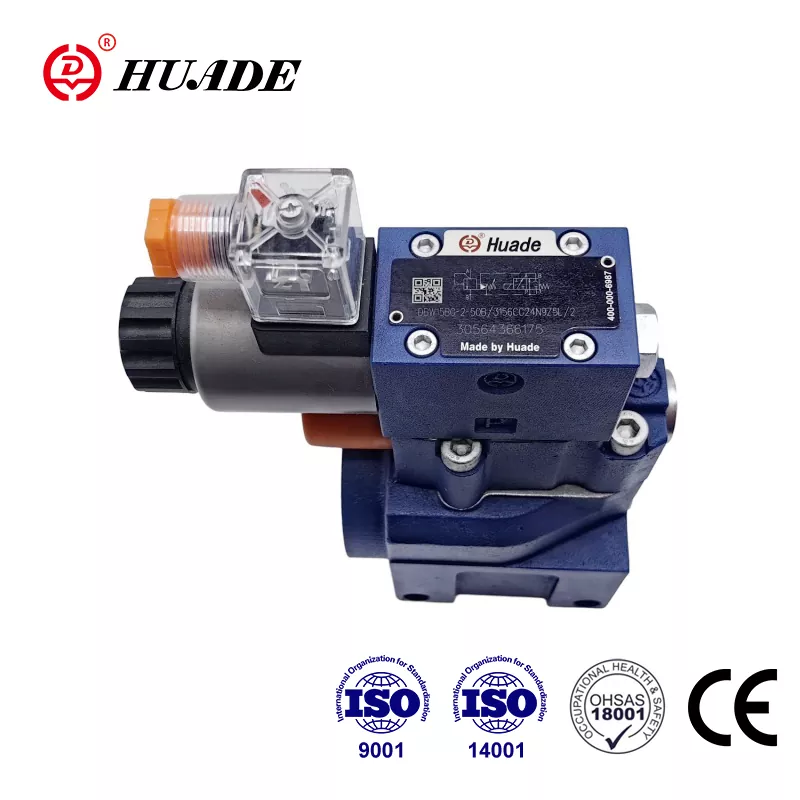

Katup yang dioperasikan pilot
Ini menggunakan katup pilot kecil untuk mengontrol a katup utama yang lebih besar.
Keuntungan:
Kerugian:
Paling baik digunakan untuk: Sistem kapasitas besar, aplikasi bertekanan tinggi
Cakram pecah
Ini adalah cakram logam tipis yang meledak saat Tekanan menjadi terlalu tinggi.
Keuntungan:
Kerugian:
Paling baik digunakan untuk: Peristiwa berlebihan yang langka, lingkungan korosif
Lonjakan katup pelepas
Katup khusus ini terbuka di dalam milidetik untuk melindungi terhadap lonjakan tekanan mendadak.
Keuntungan:
Kerugian:
Paling baik digunakan untuk: Melindungi terhadap perubahan tekanan cepat dalam pipa
Menetapkan tekanan
Ini adalah tekanan di mana katup mulai terbuka. Itu harus dikalibrasi dengan hati -hati, biasanya diuji tiga kali Pastikan akurasi dalam ± 3% atau 0,1 bar. Tekanan operasi normal seharusnya Setidaknya 20% di bawah tekanan yang ditetapkan (minimum 10%) untuk mencegah kebocoran.
Tekanan dan tekanan berlebih
Tekanan relief sama dengan menetapkan tekanan plus Tunjangan berlebihan. Aplikasi yang berbeda memungkinkan tekanan berlebih yang berbeda Level:
Standar ASME membatasi tekanan berlebih menjadi 10% dari Tekanan kerja maksimum yang diijinkan (MAWP) untuk sebagian besar kapal, atau 21% selama kebakaran keadaan darurat.
Mendapatkan kembali tekanan dan blowdown
Tekanan ulang adalah saat katup sepenuhnya ditutup lagi. Blowdown adalah perbedaan antara tekanan yang ditetapkan dan reseat Tekanan, biasanya 4-20%. Margin 3-5% mencegah obrolan.
Tekanan kerja maksimum yang diijinkan (MAWP)
Ini adalah tekanan tertinggi yang dilindungi Peralatan dapat menangani dengan aman. Tekanan set katup tidak boleh melebihi mawp, dan Tekanan relief tidak boleh melebihi tekanan akumulasi maksimum yang diijinkan (Maap).
Memahami mode kegagalan khas membantu dengan pemecahan masalah dan pencegahan:
Katup tidak terbuka pada tekanan yang ditetapkan
Penyebab:
Konsekuensi: Sistem berlebihan sistem, kerusakan peralatan potensial atau ledakan
Sistem Overpressure (katup gagal Membuka)
Penyebab:
Konsekuensi: Kegagalan bencana, insiden keselamatan (seperti kasus Three Mile Island)
Kebocoran katup
Penyebab:
Konsekuensi: Kehilangan energi, pelepasan lingkungan, inefisiensi sistem
Obrolan dan getaran
Penyebab:
Konsekuensi: Keausan cepat komponen katup, kerusakan pipa, kebisingan
Menempel, memakai, dan korosi
Penyebab:
Konsekuensi: Kegagalan katup, kebocoran yang tidak terduga, kompromi sistem keselamatan
Sebagian besar masalah berasal dari masalah sistem daripada cacat katup, menekankan pentingnya seleksi yang tepat, instalasi, dan pemeliharaan.
Strategi pemeliharaan
Pemeliharaan preventif: Inspeksi, pembersihan, pelumasan, dan pengujian secara teratur. Berisiko tinggi Aplikasi mungkin memerlukan pemeliharaan tahunan.
Perombakan besar: Lengkap pembongkaran, pengujian non-destruktif, komponen penggantian, dan pengujian penuh sebelum kembali ke layanan.
Teknik diagnostik
Inspeksi Dasar: Pemeriksaan visual dan pengujian kebocoran dapat mengidentifikasi masalah yang jelas.
Canggih non-destruktif (NDT):
Teknik canggih ini dapat mendeteksi masalah sejak dini, mengurangi biaya dan mencegah kegagalan.
Pemantauan dan prediktif yang cerdas Pemeliharaan
Teknologi modern menawarkan canggih Sistem Pemantauan:
Pemantauan Akustik Nirkabel: Sistem seperti Rosemount 708 dapat mendeteksi operasi katup tanpa kontak fisik.
Pemancar posisi: Perangkat seperti Fisher 4400 Monitor Valve Position terus menerus.
Kecerdasan buatan: AI dan pembelajaran mesin menganalisis data pemantauan untuk memprediksi kegagalan sebelum terjadi.
Perusahaan yang Menggunakan Laporan Teknologi Ini hingga 50% pengurangan dalam shutdown yang tidak direncanakan. Kisah Sukses dari Shell, Jenderal Motor, dan frito-lay menunjukkan penghematan jutaan dolar melalui prediktif program pemeliharaan.
Inspeksi Berbasis Risiko (RBI) dan Pemeliharaan yang berpusat pada reliabilitas (RCM)
RBI: Mengukur probabilitas kegagalan dan konsekuensi, memungkinkan pemeliharaan Sumber daya untuk fokus pada peralatan risiko tertinggi.
RCM: Mengambil a pendekatan yang berfokus pada fungsi, menentukan tugas pemeliharaan yang paling efektif untuk setiap komponen.
Pendekatan ini bekerja sama untuk mengoptimalkan Jadwal pemeliharaan dan meningkatkan keandalan sistem secara keseluruhan.
Kepatuhan dengan standar industri adalah Penting untuk Operasi Keselamatan dan Hukum:
ASME Boiler dan Kode Kapal Tekanan
Standar API
Seri ISO 4126
Standar internasional yang mencakup keamanan persyaratan katup, termasuk katup yang dioperasikan pilot dan cakram pecah.
Petunjuk Peralatan Tekan (PED) 2014/68/EU
Peraturan Eropa yang membutuhkan penandaan CE dan penilaian kesesuaian untuk peralatan tekanan.
Persyaratan OSHA
Peraturan Keselamatan Tempat Kerja AS yang melarang Isolasi katup dan membutuhkan sistem pelepas tekanan independen.
Tren teknologi dan masa depan Perkembangan
Integrasi digital
PRV modern semakin menggabungkan Sistem pemantauan dan kontrol digital. Katup pintar dapat mengomunikasikannya status, memprediksi kebutuhan pemeliharaan, dan mengoptimalkan kinerja secara otomatis.
Bahan canggih
Bahan baru menahan korosi lebih baik dan bertahan lebih lama di lingkungan yang keras. Bahan -bahan ini mengurangi perawatan persyaratan dan meningkatkan keandalan.
Simulasi dan Pemodelan
Simulasi komputer membantu desain insinyur Sistem katup yang lebih baik dan memprediksi kinerja dalam berbagai kondisi. Ini Mengurangi kebutuhan untuk pengujian fisik yang mahal.
Pertimbangan Lingkungan
Katup yang lebih baru meminimalkan emisi dan Dampak lingkungan sambil mempertahankan kinerja keselamatan. Ini khususnya Penting dalam pemrosesan kimia dan aplikasi pemurnian minyak.
Status operasi katup pelepas tekanan melibatkan kedua parameter steady-state (seperti tekanan yang diatur dan kapasitas aliran) dan Karakteristik respons sementara (seperti waktu pembukaan dan perlindungan lonjakan). Keandalan tergantung pada kepatuhan standar yang tepat, pemeliharaan rutin, dan Semakin banyak, sistem pemantauan cerdas.
Penemuan penting dari penelitian terbaru:
Untuk desain dan seleksi:
Untuk operasi dan pemeliharaan:
Untuk kepatuhan peraturan:
Untuk dukungan bisnis:
Dengan mengikuti rekomendasi ini dan Mempertahankan pendekatan komprehensif untuk manajemen katup pelepas tekanan, Organisasi dapat memastikan operasi yang aman, andal, dan hemat biaya sementara memenuhi semua persyaratan peraturan.
Masa depan katup pelepas tekanan Teknologi terlihat menjanjikan, dengan pemantauan cerdas, pemeliharaan prediktif, dan Bahan canggih terus meningkatkan keamanan dan keandalan. Tinggal diinformasikan tentang perkembangan ini dan menerapkan praktik terbaik penting untuk mempertahankan keunggulan kompetitif sambil memastikan yang tertinggi tingkat keamanan.
