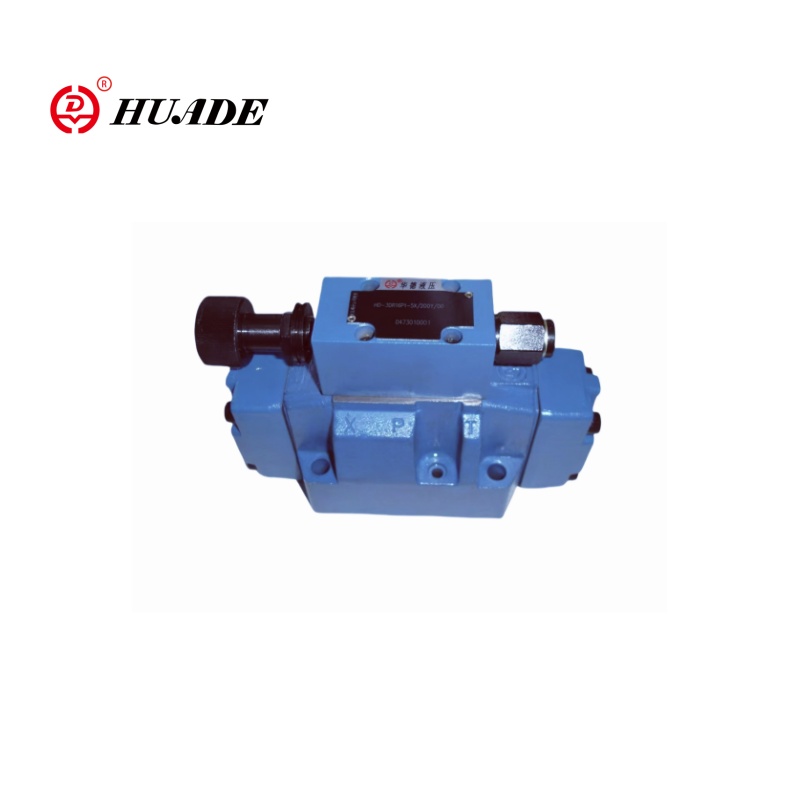

Pilot mengoperasikan katup pereduksi tekanan proporsional tiga arah 3DR16P-5X adalah elemen kontrol hidrolik berkinerja tinggi. Katup pereduksi tekanan proporsional Huade 3DR16P-5X terutama digunakan untuk mengurangi dan membatasi tekanan sistem untuk memastikan bahwa sistem hidrolik dapat mempertahankan tingkat tekanan yang stabil. 3DR16P-5X, di mana "3DR" mewakili seri katup pereduksi tekanan tiga arah, "16" mewakili ukuran, "P" mewakili kontrol tekanan, dan "5x" mewakili kode konfigurasi. Katup proporsional 3DR16P-5X Huade dapat menggantikan model yang sama yang ditawarkan oleh Rexroth.
| Umum | ||
| Berat kg | 8 | |
| Posisi Instalasi | Opsional | |
| Kisaran suhu sekitar ℃ | -30 hingga+50 | |
| Hidrolik | ||
| Bilah tekanan nominal | 315 | |
| Tekanan operasi maksimum | -Port P Bar | 315 |
| -Port a bar | 250 | |
| - Port y Bar | Secara terpisah dan tanpa tekanan ke tangki | |
| Pengaturan Tekanan | -Minimum bar | Tergantung pada aliran |
| -Maximum Bar | 50; 100; 200; 250 | |
| L/Min Alir Maksimum | 220 | |
| Cairan hidrolik | Minyak mineral (HL, HLP) ke DIN 51524 1); Cairan hidrolik yang dapat didegrada secara bio ke VDMA 24568 (lihat juga RE 90221); Hetg (minyak biji pemerkosaan) 1); Hepg (polyglycols) 2); Hees (ester sintetis) 2); Cairan hidrolik lainnya berdasarkan permintaan | |
| Kisaran suhu fluida hidrolik ℃ | -30 hingga +80 (NBR Seals) -20 hingga +80 (segel FKM) | |
| Rentang viskositas mm2/S | 10 hingga 800 | |
| Maks yang diizinkan. Tingkat Kontaminasi Kelas Kebersihan Cairan Hidrolik ke ISO 4406 (C) | Kelas 20/18/15 3 | |
Fitur:
▶ Katup untuk mengurangi (P ke A) dan membatasi (A ke T) sistem
▶ Untuk pemasangan subplate
▶ 4 Peringkat tekanan
▶ 4 Elemen Penyesuaian, Opsional:
● Rotary Knob
● Lengan dengan segi enam dan topi pelindung
● Kenop putar yang dapat dikunci dengan skala
Kenop putar dengan skala
Aplikasi:
Katup pereduksi tekanan proporsional 3DR16P-5X cocok untuk sistem hidrolik yang membutuhkan kontrol tekanan presisi tinggi, seperti mesin cetakan injeksi, mesin konstruksi, dan peralatan manufaktur presisi tinggi.
Katup kontrol tekanan tipe 3DR adalah katup pereduksi tekanan 3 arah yang dioperasikan dengan fungsi pelepas tekanan untuk sirkuit sekunder. Mereka digunakan untuk mengurangi tekanan sistem.

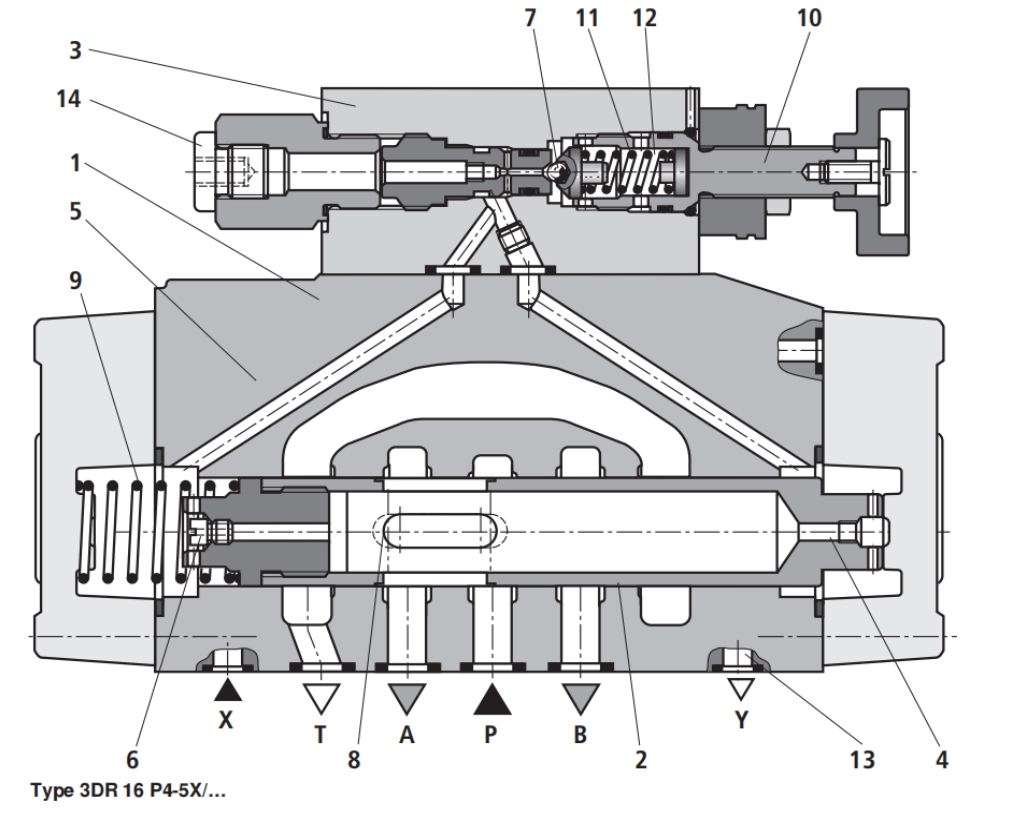

Katup pereduksi tekanan pada dasarnya terdiri dari katup utama (1) dengan spool kontrol (2) dan katup kontrol pilot (3) dengan elemen penyesuaian tekanan (10).
Pada posisi awal, katup terbuka. Cairan hidrolik dapat mengalir dari saluran P ke menyalurkan A tanpa batasan apa pun.
Tekanan dalam saluran A diterapkan melalui bor (4) ke area spool yang berlawanan dengan pegas kompresi (9). Pada saat yang sama, tekanan diterapkan melalui orifice (6) ke sisi pegas dari spool kontrol (2) dan melalui saluran (5) ke bola (7) di katup kontrol pilot (3).
Tergantung pada pengaturan pegas kompresi (11) tekanan menumpuk di hulu bola (7) dan di saluran (5) dan memegang spool kontrol (2) di posisi terbuka. Flow fluida hidrolik dari saluran P melalui spool kontrol (2) untuk menyalurkan A sampai tekanan menumpuk di saluran A, yang mencapai nilai lebih tinggi dari nilai tekanan yang ditetapkan pada pegas kompresi (11) dan mengangkat bola (7).
Spool kontrol (2) bergerak ke posisi tertutup. Tekanan berkurang yang diperlukan tercapai ketika tekanan pada saluran A dan nilai tekanan yang ditetapkan pada pegas kompresi (11)
Keseimbangan.
Ketika tekanan dalam saluran A meningkat lebih lanjut karena kekuatan eksternal yang bekerja pada aktuator, spool kontrol (2) didorong lebih jauh terhadap pegas kompresi (9). Ini membuka koneksi antara saluran T dan saluran A melalui lahan kontrol (8) pada spool kontrol (2). Jumlah cairan hidrolik yang dikeluarkan ke tangki memastikan bahwa tekanan tidak akan lagi meningkat.
Minyak pilot selalu dikeringkan secara eksternal dari ruang pegas (12) melalui jalur pilot (13) di Port Y. Itu harus selalu dikembalikan pada tekanan nol ke tangki.
Port pengukur tekanan (14) memungkinkan tekanan yang dikurangi di saluran A diperiksa.
