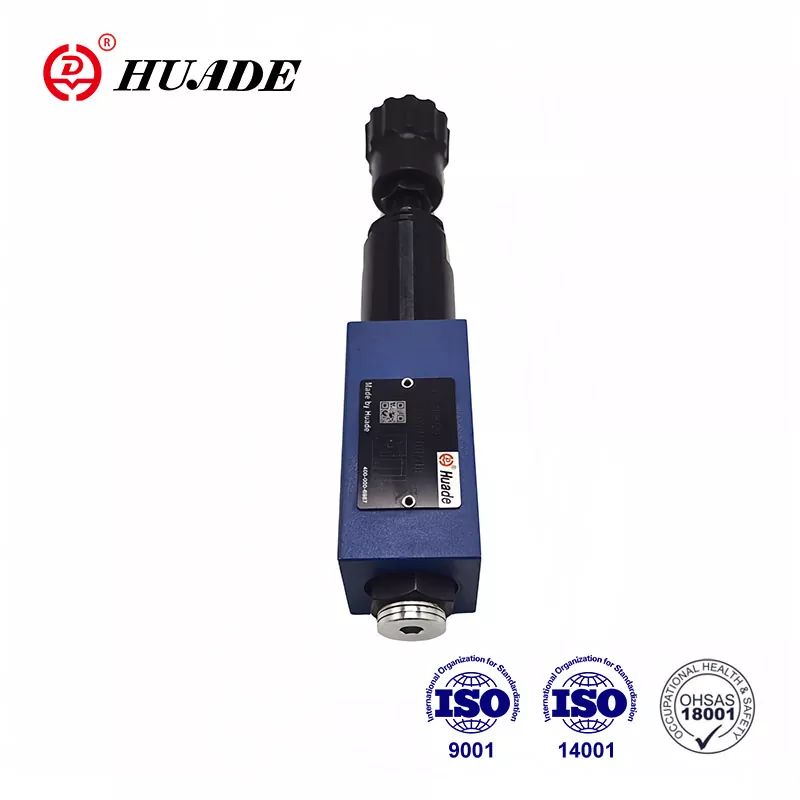

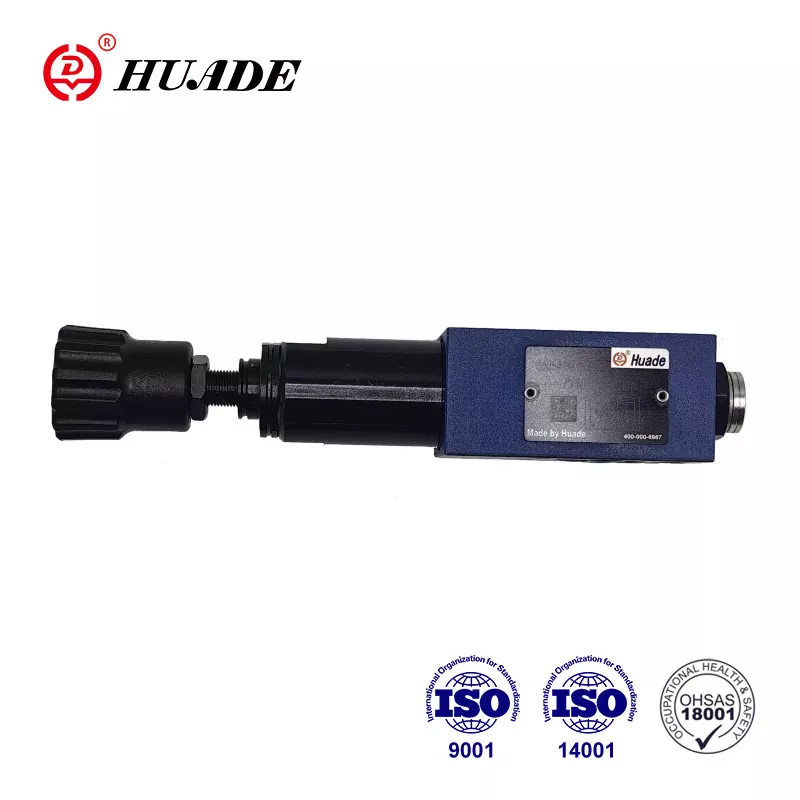

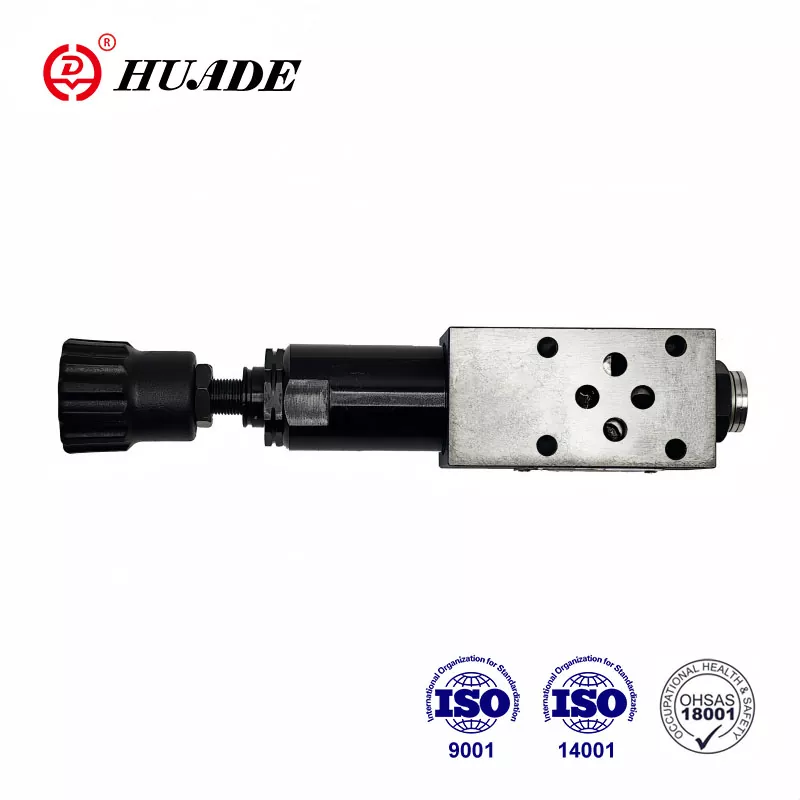

Katup pereduksi tekanan zdr 6 d

Huade Hydraulic didirikan pada tahun 1979. Dengan memperkenalkan teknologi dari Rexroth, Huade Hydraulic kini telah berkembang menjadi produsen hidrolik paling kuat di Tiongkok. Katup pereduksi tekanan ZDR 6 D dapat menggantikan serangkaian produk Rexroth yang sama. Ini memiliki 3 elemen penyesuaian dengan desain plat sandwich. Dibandingkan dengan produk serupa lainnya, katup pereduksi tekanan Huade® memiliki kinerja yang lebih stabil di bidang ini. Huade Hydraulic berfokus pada kepraktisan sambil mempertahankan tingkat kualitas tertentu, sehingga produknya memenangkan pengakuan pasar yang luas dengan harga yang lebih rendah.

Parameter produk katup pereduksi tekanan ZDR 6 d

Fitur Produk dan Aplikasi Katup Pengurangan Tekanan ZDR 6 D

Fitur:

▶ Desain plat sandwich

▶ 4 Peringkat Tekanan

▶ 3 Elemen Penyesuaian:

. Kenop putar

. Lengan dengan segi enam dan topi pelindung

. Kenop putar terkunci dengan skala

▶ Pengurangan tekanan di port A, B atau P

▶ Periksa katup, opsional

▶ Pola porting ke DIN 24 340, bentuk A, ISO 4401 dan CETOP - RP 121H

Aplikasi:

Jenis katup pereduksi tekanan ZDR 6 D digunakan untuk mengurangi tekanan sistem.

1. Bagian dan simbol katup pereduksi tekanan ZDR 6 d

Katup Pengurangan Tekanan Jenis ZDR 6 D .. adalah katup pereduksi tekanan langsung 3 arah yang dioperasikan langsung dari desain pelat sandwich dengan fungsi pelepas tekanan di sisi sekunder. Katup pereduksi tekanan pada dasarnya terdiri dari perumahan (1), spool kontrol (2), pegas kompresi (3) dan elemen penyesuaian (4) serta dengan katup periksa opsional.

Tekanan sekunder ditetapkan oleh elemen penyesuaian tekanan (4).

Model "zdr6da '

Saat istirahat, katup biasanya terbuka, dan cairan dapat mengalir tanpa hambatan dari port A ke port A1. Tekanan di port A1 pada saat yang sama melalui garis kontrol yang ada di area spool yang berlawanan dengan pegas kompresi (3). Ketika tekanan pada port A1 melebihi level tekanan yang ditetapkan pada pegas kompresi (3) spool kontrol (2) bergerak ke posisi kontrol terhadap pegas kompresi (3) dan menahan tekanan yang ditetapkan dalam konstanta port A1.

Tekanan kontrol dan oli pilot diambil dari Port A1 melalui saluran kontrol.

Jika tekanan di port A1 naik lebih jauh karena kekuatan eksternal, spool kontrol (2) dipindahkan lebih jauh ke arah pegas kompresi (3).

Hal ini menyebabkan jalur aliran dibuka di port A1 melalui lahan kontrol (9) pada spool kontrol (2) ke tangki. Cairan yang cukup kemudian mengalir ke tangki untuk mencegah kenaikan tekanan lebih lanjut. Ruang pegas (7) selalu dikeringkan ke tangki secara eksternal melalui pengeboran (6) ke port t (y).

Sambungan pengukur tekanan (8) memungkinkan tekanan sekunder pada katup dipantau.

Hanya dimungkinkan untuk menyesuaikan katup periksa untuk aliran bebas di port A1 ke versi in ‘DA’

Model ‘DP’ dan ‘DB’

Dalam model 'DP', tekanan berkurang di port P1. Tekanan kontrol dan oli percontohan diambil secara internal dari Port P1.

Dalam model ‘DB’, tekanan di port P1 berkurang, dan minyak pilot yang diambil dari Port B.

Perhatian!

Dalam model DB, harus dipastikan, bahwa tekanan di port B tidak lebih tinggi dari tekanan yang ditetapkan ketika katup arah berada di posisi P ke A. Jika tidak, tekanan di port A akan berkurang.

Struktur ZDR 6 DA1-40B

Simbol ZDR 6 DP ...- 40B
