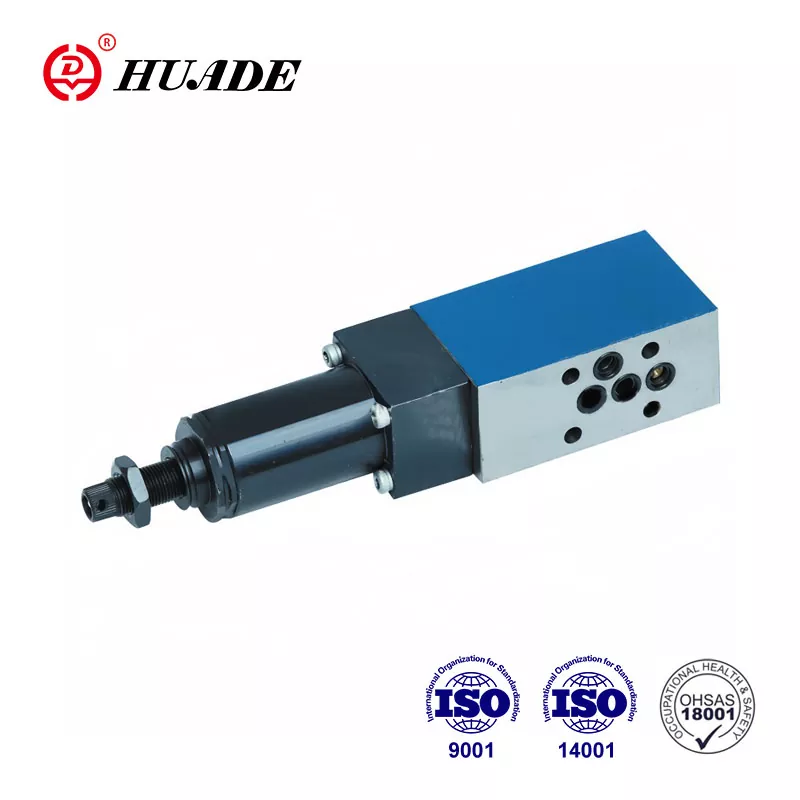

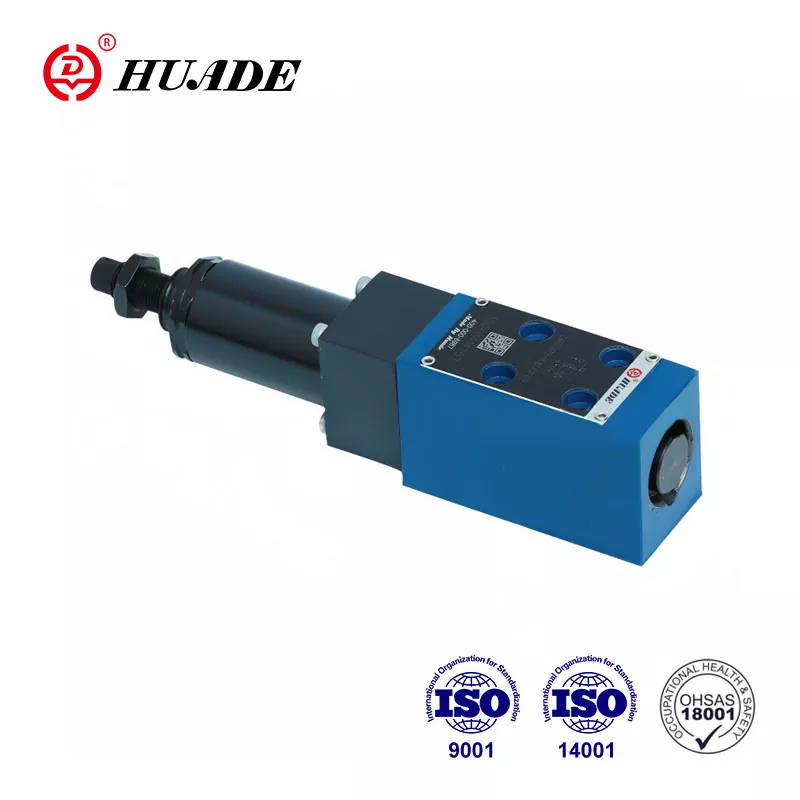

Katup pengurang tekanan DR 5 DP digunakan untuk mengontrol tekanan pada sistem hidrolik. Karena diperkenalkannya teknologi Rexroth, katup pengurang tekanan seri Huade® DR 5 DP dapat menggantikan jenis Rexroth yang sama. Huade Hydraulic memiliki sistem pengujian yang ketat untuk memastikan kualitas produknya yang tinggi. Rangkaian katup pengatur tekanan banyak digunakan dalam sistem hidrolik kelautan.
|
Tekanan operasi maks (Port P) (MPa) |
hingga 31,5 |
|
Maks. tekanan sekunder (Port A) (MPa) |
hingga 21,0; tanpa katup satu arah hingga 31,5 |
|
Tekanan balik maks (Port T(Y)) (MPa) |
hingga 6.0 |
|
Aliran Maks (L/mnt) |
hingga 15 |
|
Minyak mineral cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|
Kisaran viskositas (mm ²/s) |
10~800 |
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga +80 |
|
Tingkat kontaminasi (um) |
Tingkat kontaminasi cairan maksimum yang diizinkan adalah NAS 1638 kelas 9. |
|
Berat (kg) |
kira-kira 1.0 |
Fitur:
▶ Pemasangan subpelat
▶ 5 peringkat tekanan
▶ 4 elemen penyesuaian
. Kenop putar
. Setel sekrup dengan segi enam dan tutup pelindung,
. Kenop putar yang dapat dikunci dengan skala
. Kenop putar dengan skala
▶ Katup periksa, opsional
▶ Pola porting ke DIN 24 340, formulir D, ISO 5781 dan CETOP - RP 121H
Aplikasi:
Katup pengurang tekanan DR 5 DP digunakan untuk menurunkan tekanan sistem.
Katup tipe DR5 DP adalah katup pengurang tekanan yang dioperasikan langsung 3 arah dengan fungsi pelepas tekanan di sisi sekunder.
Tekanan sekunder diatur oleh elemen penyesuaian tekanan (4). Saat istirahat, katup biasanya terbuka dan fluida bertekanan dapat mengalir tanpa hambatan dari port P ke port A. Tekanan di port A pada saat yang sama, melalui jalur kontrol (6), hadir di area spool yang berlawanan dengan kompresi musim semi(3). Ketika tekanan di port A melebihi tingkat tekanan yang ditetapkan pada pegas kompresi (3), spool kontrol (2) bergerak ke posisi kontrol dan menjaga tekanan yang disetel di port A tetap konstan.
Oli kontrol dan pilot diambil dari port A melalui jalur kontrol (6).
Jika tekanan di port A masih meningkat karena gaya eksternal pada aktuator, spool kontrol (2) bergerak lebih jauh menuju pegas kompresi (3).
Hal ini menyebabkan terbukanya jalur aliran di port A melalui control land (8) pada control spool (2) menuju tangki. Cairan bertekanan cukup kemudian dialirkan ke tangki untuk mencegah kenaikan tekanan lebih lanjut.
Ruang pegas selalu dialirkan ke tangki secara eksternal melalui port T(Y).
Untuk aliran balik bebas dari port A ke port P, katup periksa opsional (5) dapat dipasang.
struktur DR 5 DP 3 10B
Simbol DR 5 DP
