Saat Anda melihat buldoser mengangkat bilahnya atau melihat robot pabrik bergerak dengan presisi, ada komponen kecil namun kuat yang memungkinkan semuanya: katup pengatur arah.
Panduan ini akan memandu Anda melalui semua yang perlu Anda ketahui tentang bagian-bagian penting ini, mulai dari cara kerjanya hingga memilih yang tepat untuk kebutuhan Anda.
Apa itu Katup Kontrol Arah?
Bayangkan katup kontrol arah (DCV) sebagai apengatur lalu lintas fluida. Sama seperti lampu lalu lintas yang mengarahkan mobil di persimpangan, DCV mengarahkan oli hidrolik atau udara bertekanan melalui jalur berbeda di dalam mesin. Katup-katup ini adalah "otak" dari sistem tenaga fluida, yang memberi tahu fluida ke mana harus pergi dan kapan.
Mengapa Disebut Katup "Bang-Bang"?
Banyak DCV yang berfungsi seperti saklar lampu - menyala atau mati sepenuhnya. Tidak ada posisi di antara keduanya, itulah sebabnya orang terkadang menyebutnya katup "bang-bang". Ketika mereka beralih, mereka melakukannya dengan cepat dan lengkap.
Bagaimana Cara Kerja Katup Kontrol Arah?
Bagian Dasar
Setiap DCV memiliki komponen utama berikut:
Badan Katup:Ini seperti rumah yang menyatukan segalanya. Ia memiliki saluran di dalamnya tempat cairan dapat mengalir.
Kumparan atau Poppet:Ini adalah bagian bergerak yang sebenarnya mengontrol aliran. Anggap saja seperti pintu geser yang membuka dan menutup jalur berbeda.
Pelabuhan:Ini adalah titik sambungan tempat pipa dipasang. Mereka biasanya diberi label:
- P= Tekanan (tempat masuknya fluida)
- T= Tangki (tempat cairan kembali)
- A dan B= Port aktuator (tempat fluida bekerja)
Aktuator:Inilah yang menggerakkan kumparan. Bisa berupa pegangan yang Anda dorong, kumparan listrik, atau tekanan fluida.
Bagaimana Ini Mengontrol Aliran
Ketika aktuator menggerakkan spool, ia akan menyejajarkan lubang dan saluran yang berbeda di dalam badan katup. Hal ini menciptakan jalur baru bagi cairan untuk mengalir. Ini seperti menata ulang potongan puzzle untuk menciptakan jalur yang berbeda.
Jenis Katup Kontrol Arah
Berdasarkan Cara Mereka Bergerak (Desain Internal)
Katup Spul
Ini menggunakan potongan silinder (kumparan) yang dapat digeser maju mundur. Itu seperti teka-teki geser di mana menggerakkan satu bagian akan membuka beberapa jalur dan menutup jalur lainnya. Mereka serbaguna tetapi memungkinkan sedikit kebocoran.
Katup Si Kecil
Ini menggunakan bola, kerucut, atau cakram yang diangkat dari dudukannya untuk memungkinkan aliran atau ditekan untuk menghentikannya. Bayangkan sebuah gabus di dalam botol - saat Anda mengeluarkannya, cairan mengalir keluar. Katup-katup ini tertutup rapat dan hampir tidak ada kebocoran.
Katup Putar
Alih-alih meluncur, ini berputar untuk menyejajarkan jalur yang berbeda. Mereka seperti memutar kunci di gembok untuk membuka pintu yang berbeda.
Berdasarkan Cara Pengoperasiannya
Katup Manual
Anda mengoperasikannya dengan tangan menggunakan tuas, tombol, atau pedal. Sederhana dan dapat diandalkan, seperti transmisi mobil manual.

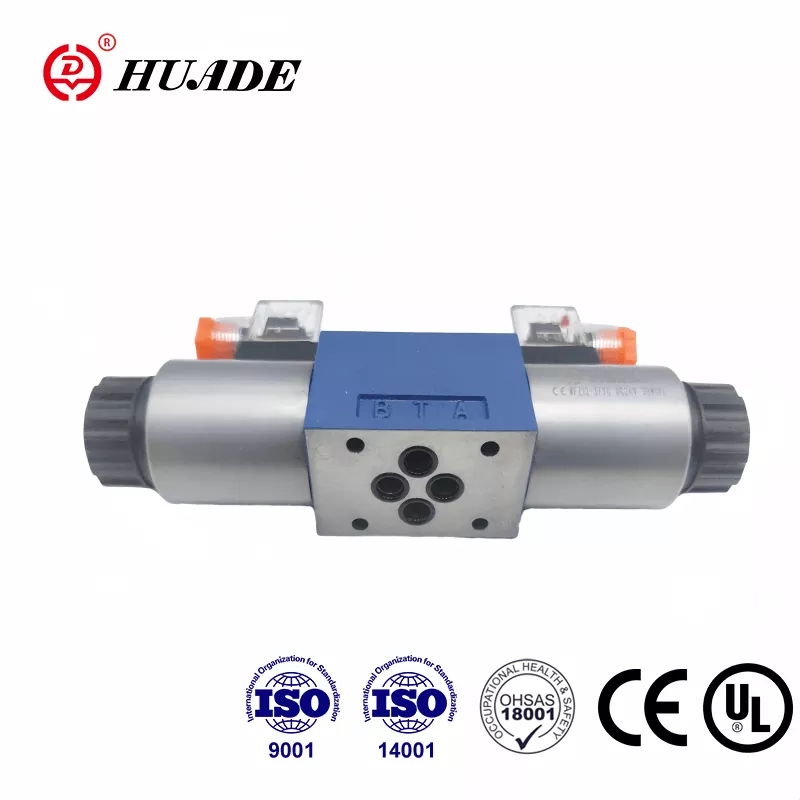

Katup Solenoid
Ini dioperasikan secara elektrik. Saat Anda mengirim sinyal listrik, kumparan magnet menggerakkan katup. Ini seperti memiliki remote control untuk katup Anda.
Katup yang Dioperasikan Pilot
Ini menggunakan tekanan fluida untuk menggerakkan katup. Mereka berguna saat Anda memerlukan banyak tenaga untuk menggerakkan katup besar, seperti menggunakan power steering di mobil.
Berdasarkan Jumlah Posisi dan Pelabuhan
Sistem penamaannya mungkin tampak membingungkan pada awalnya, namun sebenarnya sederhana:
- 2/2 Katup:2 port, 2 posisi (seperti saklar on/off)
- 3/2 Katup:3 port, 2 posisi (umum untuk silinder kerja tunggal)
- Katup 4/2:4 port, 2 posisi (standar untuk silinder kerja ganda)
- 4/3 Katup:4 port, 3 posisi (termasuk posisi tengah netral)
Posisi Tengah (Untuk Katup 3 Posisi)
- Buka Pusat:Semua port terhubung bersama - seperti membuka semua pintu di sebuah rumah
- Pusat Tertutup:Semua port diblokir - seperti menutup semua pintu
- Pusat Tandem:Tekanan terhubung ke tangki, tetapi port aktuator diblokir
- Pusat Apung:Port aktuator terhubung ke tangki, tetapi tekanan terhalang
Memilih Katup yang Tepat: Spesifikasi Utama
Peringkat Aliran (Cv)
Ini memberi tahu Anda berapa banyak cairan yang dapat ditangani oleh katup. Ini diukur dalam galon per menit (GPM) pada penurunan tekanan 1 PSI. Anggap saja seperti diameter selang taman - angka yang lebih besar berarti kapasitas aliran yang lebih besar.
Peringkat Tekanan
Ini adalah tekanan maksimum yang dapat ditangani katup dengan aman. Biasanya ditandai sebagai PN (seperti PN350 untuk 350 bar) atau dalam PSI. Jangan melebihi batas ini, karena katup bisa rusak.
Waktu Respons
Untuk katup solenoid, ini adalah seberapa cepat katup tersebut berpindah posisi, biasanya diukur dalam milidetik. Waktu respons yang lebih cepat lebih baik untuk aplikasi yang memerlukan pergerakan cepat.
Kelas Kebocoran
Ini menilai seberapa baik segel katup:
- Kelas IV:Beberapa kebocoran (0,01% dari aliran terukur)
- Kelas V:Kebocoran rendah
- Kelas VI:Kedap gelembung (hampir tidak ada kebocoran)
Dari Sederhana hingga Cerdas: Jenis Kontrol
Katup Nyala/Mati (DCV Standar)
Ini adalah katup dasar "bang-bang" yang telah kita bicarakan. Mereka terbuka penuh atau tertutup sepenuhnya. Mereka sempurna untuk tugas sederhana seperti menjepit suatu bagian atau memanjangkan silinder sepenuhnya.
Katup Proporsional
Ini seperti saklar peredup untuk aliran fluida. Alih-alih hanya hidup/mati, mereka dapat dibuka sebagian untuk mengontrol laju aliran. Ini memberi Anda kontrol kecepatan variabel yang mulus. Mereka bagus untuk aplikasi seperti pengoperasian derek di mana Anda menginginkan gerakan yang mulus.
Katup Servo
Ini adalah instrumen presisi di dunia katup. Mereka memberikan kontrol yang sangat akurat dan dapat merespons umpan balik untuk mempertahankan posisi atau aliran yang tepat. Mereka digunakan dalam aplikasi kelas atas seperti simulator penerbangan dan mesin CNC.
Aplikasi Dunia Nyata
Peralatan Konstruksi
- Ekskavator:Gunakan beberapa katup 4/3 untuk mengontrol boom, lengan, bucket, dan rotasi. Katup proporsional yang dioperasikan pilot memberikan kontrol yang mulus kepada operator.
- Buldoser:Gunakan DCV untuk mengontrol sudut dan tinggi blade, serta sistem track drive.
Manufaktur
- Mesin CNC:Gunakan DCV solenoid untuk penjepitan alat dan katup proporsional untuk penentuan posisi yang presisi.
- Jalur Perakitan:DCV pneumatik mengoperasikan mekanisme gripper, pengangkat, dan penyortiran.
Pertanian
- Traktor:Katup multi-spool memblokir peralatan kontrol seperti bajak dan mesin pemotong rumput.
- pemanen:DCV mengontrol ketinggian header dan kecepatan kipas pembersih.
Luar angkasa
- Perlengkapan Pendaratan Pesawat:Katup servo memberikan kontrol yang presisi dan andal untuk ekstensi dan retraksi.
- Kontrol Penerbangan:Katup servo berkinerja tinggi memungkinkan sistem fly-by-wire.
Tinjauan Pasar: Siapa yang Membuat Apa
Pasar katup kontrol arah global bernilai sekitar $8-10 miliar dan tumbuh sebesar 5-11% per tahun. Pemain kuncinya meliputi:
- Bosch Rexroth:Dikenal dengan katup hidrolik yang kuat dan integrasi Industri 4.0
- Parker Hannifin:Menawarkan rentang yang luas untuk aplikasi hidrolik dan pneumatik
- Eaton/Danfoss:Kuat dalam hidraulik bergerak dengan teknologi katup pintar
- SMK:Produsen katup pneumatik terkemuka dengan desain kompak dan aliran tinggi
- Perayaan:Solusi pneumatik inovatif termasuk pulau katup dan platform digital
- Moog:Katup servo presisi tinggi untuk aplikasi yang menuntut
Masa Depan: Katup Cerdas dan Industri 4.0
Fitur Cerdas
Katup modern menjadi lebih pintar dengan sensor internal yang memantau:
- Suhu
- Jumlah siklus
- Umpan balik posisi
- Laju aliran
- Tingkat kontaminasi
Integrasi Digital
Katup baru dapat berkomunikasi menggunakan protokol seperti:
- Tautan IO
- EthernetNet/IP
- Profibus
- Modbus
Hal ini memungkinkan mereka mengirim data diagnostik ke sistem kendali pusat, sehingga memungkinkan pemeliharaan prediktif.
Pemeliharaan Prediktif
Daripada menunggu katup rusak, sistem cerdas dapat memprediksi kapan pemeliharaan diperlukan berdasarkan data waktu nyata. Hal ini mengurangi waktu henti yang tidak terduga dan menghemat uang.
Mengatasi Masalah Umum
Katup Tidak Akan Bergerak
Kemungkinan Penyebab:Tidak ada sinyal listrik, koil terbakar, tekanan pilot rendah
Solusi:Periksa voltase, uji pengesampingan manual, verifikasi pasokan udara/minyak pilot
Gerakan Lambat atau Tersentak
Kemungkinan Penyebab:Kebocoran internal, cairan terkontaminasi, ukuran katup salah
Solusi:Uji kebocoran, ganti cairan dan filter, verifikasi ukuran katup
Aktuator Melayang
Kemungkinan Penyebab:Posisi tengah salah, spool aus, kebocoran eksternal
Solusi:Periksa konfigurasi katup, uji keausan internal, periksa sambungan
Kebocoran Eksternal
Kemungkinan Penyebab:Segel aus, baut kendor, bodi retak
Solusi:Ganti seal, periksa torsi baut, periksa kerusakan
Kebisingan atau Panas Berlebih
Kemungkinan Penyebab:Kavitasi, katup terlalu kecil, tekanan terlalu tinggi
Solusi:Periksa ketinggian cairan, verifikasi ukuran katup, sesuaikan pengaturan katup pelepas
Praktik Terbaik Pemeliharaan
Inspeksi Reguler
- Periksa kebocoran eksternal
- Carilah korosi atau kerusakan
- Pastikan semua koneksi kencang
- Uji penggantian manual
Pemeliharaan Cairan
- Ambil sampel cairan secara teratur untuk mengetahui adanya kontaminasi
- Ubah filter sesuai jadwal
- Jaga suhu sistem di bawah 140°F (60°C)
- Pertahankan tingkat cairan yang tepat
Tindakan Pencegahan
- Putar katup secara berkala untuk mencegah lengket
- Simpan inventaris suku cadang
- Latih operator untuk penggunaan yang benar
- Riwayat pemeliharaan dokumen
Membuat Pilihan yang Tepat
Saat memilih katup pengatur arah, pertimbangkan faktor-faktor berikut:
Fungsi yang Dibutuhkan:Berapa banyak port dan posisi yang Anda butuhkan?
Tekanan dan Aliran:Apa persyaratan sistem Anda?
Jenis Cairan:Oli hidrolik, udara, air, atau cairan khusus?
Metode Pengendalian:Pengoperasian manual, elektrik, atau pilot?
Lingkungan:Suhu, debu, area berbahaya?
Anggaran:Biaya awal vs. keandalan jangka panjang
Kesimpulan
Katup pengatur arah adalah pahlawan mesin modern tanpa tanda jasa. Dari ekskavator di lokasi konstruksi hingga robot di jalur perakitan, katup ini memungkinkan terjadinya gerakan terkendali. Seiring kemajuan teknologi, katup menjadi lebih pintar dan lebih terintegrasi dengan sistem digital, namun tugas mendasarnya tetap sama: mengendalikan aliran fluida untuk menciptakan pekerjaan yang bermanfaat.
Baik Anda sedang merancang sistem baru, memecahkan masalah sistem yang sudah ada, atau sekadar mencoba memahami cara kerja, memahami katup kontrol arah membuka pintu untuk memahami sistem tenaga fluida yang ada di sekitar kita setiap hari.
Kunci sukses DCV adalah mencocokkan jenis katup yang tepat dengan kebutuhan spesifik aplikasi Anda, memeliharanya dengan benar, dan tetap mengikuti perkembangan teknologi. Dengan landasan ini, Anda akan diperlengkapi dengan baik untuk membuat keputusan yang tepat mengenai komponen penting ini.
