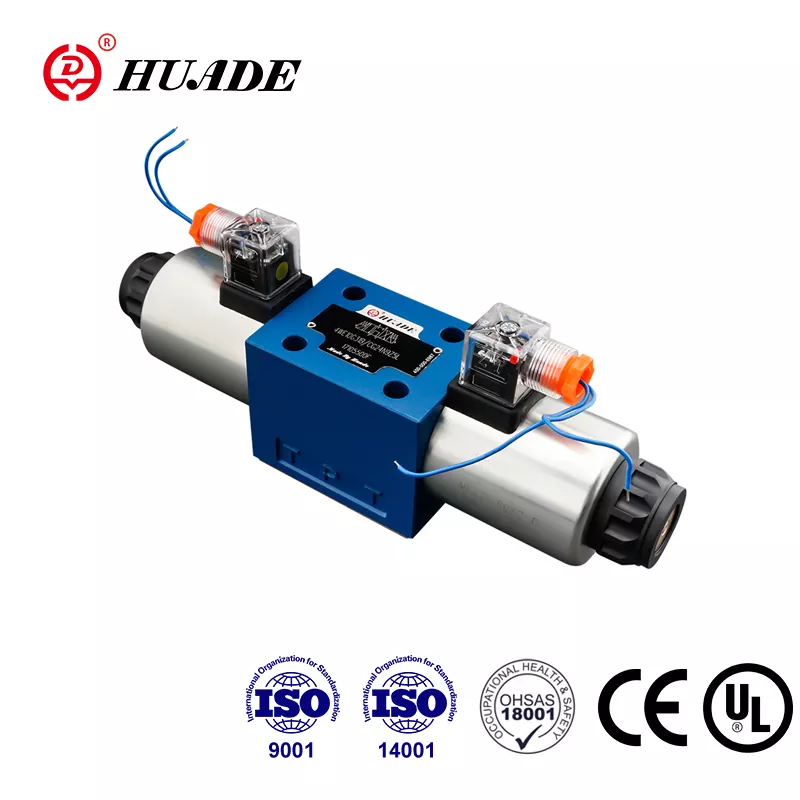

Katup-katup ini ada dimana-mana di sekitar kita. Anda akan menemukannya di ekskavator yang menggali fondasi, forklift yang memindahkan kotak di gudang, dan bahkan di sistem kendali pesawat. Tanpa katup ini, mesin berat tidak mungkin dikendalikan.
Bagaimana Cara Kerja Katup Ini?
Bagian Utama
Setiap katup pengatur arah hidrolik memiliki tiga bagian penting yang bekerja sama:
1. Badan Katup
Badan katup seperti rumah tempat segala sesuatu terjadi. Biasanya terbuat dari bahan kuat seperti baja atau aluminium. Di dalamnya, ada lubang yang dibor dengan hati-hati yang disebut port. Port-port ini memiliki nama khusus:
- Pelabuhan P:Tempat masuknya fluida bertekanan
- Pelabuhan T:Dimana cairan kembali ke tangki
- Port A dan B:Dimana cairan mengalir untuk menggerakkan silinder atau motor
2. Elemen Kontrol
Ini adalah bagian bergerak yang sebenarnya mengarahkan fluida. Ada dua tipe utama:
Kumparan:Potongan bulat berbentuk geser yang terlihat seperti pensil dengan bagian lebih lebar. Saat ia meluncur maju mundur, ia membuka dan menutup jalur berbeda untuk fluida.
Si kecil:Sepotong berbentuk kerucut yang berfungsi seperti gabus di dalam botol. Ini menutup sangat rapat ketika ditutup tetapi dapat terbuka untuk membiarkan cairan masuk.
3. Aktuator
Inilah yang menggerakkan elemen kendali. Jenis yang umum meliputi:
- Pegas yang mendorong katup kembali ke posisi aman
- Solenoida (magnet listrik) yang bergerak ketika diberi daya
- Tuas manual untuk pengoperasian tangan
- Kontrol pilot yang menggunakan tekanan sistem itu sendiri
Bagaimana Cairan Mengalir
Mari kita gunakan contoh sederhana dengan silinder hidrolik:
Posisi Netral:Ketika katup berada di posisi tengah, silinder tetap berada di tempatnya. Tergantung pada desain katup, cairan mungkin tersumbat atau dibiarkan kembali ke tangki.
Perpanjang Posisi:Katup menghubungkan port tekanan (P) ke port A, mengirimkan cairan untuk memanjangkan silinder. Pada saat yang sama, fluida dari sisi lain silinder mengalir kembali melalui port B ke tangki (T).
Tarik Kembali Posisi:Sekarang katupnya beralih. Tekanan masuk ke port B untuk menarik kembali silinder, sementara fluida kembali dari port A ke tangki.
Jenis Katup Kontrol Arah Hidraulik
Dengan Desain Internal
Katup Spul
Ini adalah tipe yang paling umum. Spool meluncur di dalam badan katup untuk menciptakan jalur aliran yang berbeda.
Poin bagus:
- Dapat menangani operasi kompleks dengan banyak posisi
- Resistensi rendah terhadap aliran fluida
- Serbaguna dan banyak digunakan
Tidak begitu baik:
- Kesenjangan kecil memungkinkan sejumlah cairan bocor ke dalam
- Bisa macet jika cairannya kotor
Katup Si Kecil
Ini menggunakan elemen berbentuk kerucut atau bola yang menempel erat pada dudukan.
Poin bagus:
- Hampir tidak ada kebocoran internal
- Bekerja dengan baik dengan cairan kotor
- Bagus untuk menahan beban berat
Tidak begitu baik:
- Terbatas pada fungsi hidup/mati sederhana
- Perlu lebih banyak kekuatan untuk beroperasi
Berdasarkan Cara Pengoperasiannya
Katup Manual:Dioperasikan dengan tangan menggunakan tuas, kenop, atau tombol. Sederhana dan dapat diandalkan, tetapi seseorang harus berada di sana untuk mengoperasikannya.
Katup Solenoid:Gunakan tenaga listrik untuk beroperasi. Ini sempurna untuk sistem otomatis dan dapat dikontrol oleh komputer.
Katup yang Dioperasikan Pilot:Gunakan tekanan hidrolik sistem untuk menggerakkan katup utama. Ini seperti menggunakan katup kecil untuk mengontrol katup besar – bagus untuk aplikasi aliran tinggi.
Dengan Kontrol Presisi
Katup Nyala/Mati:Sakelar sederhana yang terbuka penuh atau tertutup penuh. Seperti saklar lampu, bisa hidup atau mati.
Katup Proporsional:Ini bisa terbuka sebagian, seperti saklar peredup untuk lampu. Semakin banyak Anda menyalakan sinyal kontrol, semakin banyak katup terbuka. Ini memberi Anda kontrol kecepatan yang mulus.
Katup Servo:Tipe paling presisi, digunakan dalam aplikasi yang memerlukan kontrol sangat akurat, seperti pesawat terbang atau peralatan manufaktur presisi.
Fitur dan Spesifikasi Penting
Fungsi Pusat
Untuk spool valve, apa yang terjadi pada posisi netral (tengah) sangatlah penting:
Pusat Tertutup:Semua port diblokir. Ini mengunci silinder pada tempatnya tetapi membuat pompa bekerja lebih keras.
Buka Pusat:Port tekanan terhubung ke tangki. Hal ini menghemat energi dengan membiarkan pompa bekerja tanpa tekanan, namun silinder mungkin melayang.
Pusat Tandem:Kompromi yang menghemat energi sekaligus memberikan penahan beban yang lebih baik.
Angka Kinerja Utama
- Peringkat Tekanan:Berapa banyak tekanan yang dapat ditangani katup dengan aman. Biasanya diukur dalam PSI atau bar.
- Laju Aliran:Berapa banyak cairan yang dapat melewatinya per menit. Biasanya diukur dalam galon per menit (GPM) atau liter per menit.
- Waktu Respons:Seberapa cepat katup bereaksi terhadap sinyal kontrol. Penting untuk aplikasi yang membutuhkan pergerakan cepat.
- Penurunan Tekanan:Berapa banyak tekanan yang hilang saat fluida mengalir melalui katup. Lebih rendah lebih baik untuk efisiensi.
Simbol dan Standar Katup
Insinyur menggunakan simbol khusus untuk menunjukkan katup dalam diagram hidrolik. Simbol-simbol ini mengikuti standar internasional (ISO 1219) sehingga para insinyur di seluruh dunia dapat memahaminya.
Simbol katup menunjukkan:
- Kotak yang mewakili setiap posisi
- Panah menunjukkan jalur aliran
- Garis dengan tanda T menunjukkan jalur yang diblokir
- Huruf (P, T, A, B) menandai port
- Simbol pegas dan solenoida
Misalnya, "katup 4/3" berarti 4 port dan 3 posisi.
Aplikasi Umum
Peralatan Konstruksi
Ekskavator menggunakan beberapa katup kontrol arah untuk mengoperasikan boom, lengan, bucket, dan track secara independen. Operator menggunakan joystick yang mengirimkan sinyal ke katup proporsional untuk kelancaran pengendalian.
Manufaktur
Jalur perakitan menggunakan katup ini untuk mengontrol lengan robot, mesin press, dan sistem konveyor. Katup yang dioperasikan solenoid merespons perintah komputer untuk pengaturan waktu yang tepat.
Pertanian
Traktor modern menggunakan blok katup proporsional untuk mengontrol peralatan seperti bajak dan pemanen. Beberapa sistem bahkan terintegrasi dengan GPS untuk pekerjaan lapangan otomatis.
Luar angkasa
Pesawat menggunakan katup servo yang sangat andal untuk kontrol penerbangan. Katup-katup ini harus bekerja dengan sempurna bahkan dalam kondisi ekstrim.
Produsen Teratas
Bosch Rexroth:Dikenal dengan katup berkualitas tinggi dengan elektronik canggih dan kemampuan pemantauan.
Parker Hannifin:Menawarkan beragam mulai dari katup industri dasar hingga katup peralatan bergerak khusus.
Eaton (Vickers):Terkenal dengan katup tugas berat yang bertahan lama dalam kondisi sulit.
Danfos:Spesialisasi dalam hidrolika bergerak dan sistem hemat energi.
HYDAC:Dikenal dengan katup kartrid kompak dan solusi manifold khusus.
Instalasi dan Pemeliharaan
Memilih Katup yang Tepat
Pertimbangkan faktor-faktor ini:
- Persyaratan tekanan dan aliran: Sesuaikan dengan kebutuhan sistem Anda
- Tipe kontrol: Hidup/mati untuk tugas sederhana, proporsional untuk kecepatan variabel
- Lingkungan: Pilih segel dan pelapis yang sesuai dengan kondisi Anda
- Keamanan: Pilih fungsi pusat yang menyediakan pengoperasian yang aman
Masalah Umum dan Solusinya
Katup Tidak Akan Beroperasi:
- Periksa sambungan listrik pada katup solenoid
- Verifikasi tekanan hidrolik yang memadai untuk katup yang dioperasikan pilot
- Carilah penghalang mekanis
Pengoperasian yang Lambat atau Tidak Menentu:
- Bersihkan atau ganti cairan hidrolik yang kotor
- Periksa udara di dalam sistem
- Periksa komponen katup yang aus
Kebocoran Eksternal:
- Ganti seal dan gasket yang aus
- Periksa kerataan permukaan pemasangan
- Verifikasi torsi baut yang tepat
Praktik Terbaik
Instalasi:
- Jaga semuanya tetap bersih selama instalasi
- Gunakan gasket dan senyawa penyegel yang tepat
- Kencangkan baut sesuai nilai torsi yang ditentukan
Operasi:
- Mulailah dengan tekanan rendah untuk memeriksa fungsi dasar
- Pantau suhu dan tekanan sistem
- Jaga kebersihan cairan hidrolik dengan penyaringan yang tepat
Pemeliharaan:
- Uji pengoperasian katup secara teratur
- Ganti cairan hidrolik sesuai jadwal
- Simpan catatan pemeliharaan terperinci
Tren Masa Depan
Industri katup hidrolik terus berkembang:
Katup Cerdas:Katup baru dilengkapi sensor dan elektronik yang dapat melaporkan kondisi dan kinerjanya. Ini membantu memprediksi kapan pemeliharaan diperlukan.
Efisiensi Energi:Produsen sedang mengembangkan katup yang membuang lebih sedikit energi, membantu mengurangi biaya pengoperasian dan dampak terhadap lingkungan.
Integrasi:Katup menjadi lebih kompak dan terintegrasi dengan komponen sistem lainnya, sehingga mengurangi titik kebocoran dan waktu pemasangan.
Kontrol Digital:Lebih banyak katup dirancang untuk bekerja dengan sistem kontrol digital dan jaringan Internet of Things (IoT).
Katup kontrol arah hidraulik adalah komponen penting yang memungkinkan permesinan modern. Dari katup on/off yang sederhana hingga sistem servo yang canggih, perangkat ini mengubah sinyal listrik atau mekanis menjadi tenaga hidrolik yang terkontrol.
Memahami cara kerja katup-katup ini, tipe-tipe yang berbeda, dan cara memilih serta merawatnya sangat penting bagi siapa pun yang bekerja dengan sistem hidrolik. Seiring kemajuan teknologi, katup ini menjadi lebih cerdas, efisien, dan lebih terintegrasi dengan sistem kontrol digital.
Baik Anda mengoperasikan alat berat, merancang sistem otomasi, atau merawat mesin hidrolik, pengetahuan tentang katup kontrol arah akan membantu Anda bekerja lebih efektif dan aman.
Dengan memilih katup yang tepat untuk aplikasi Anda dan merawatnya dengan benar, Anda dapat memastikan pengoperasian yang andal dan masa pakai yang lama. Kuncinya adalah memahami persyaratan sistem Anda dan mencocokkannya dengan teknologi katup yang sesuai.
Ingat, jika ragu, konsultasikan dengan ahli sistem hidrolik atau produsen katup. Mereka dapat memberikan panduan khusus untuk kebutuhan aplikasi unik Anda dan membantu memastikan kinerja sistem yang optimal.
