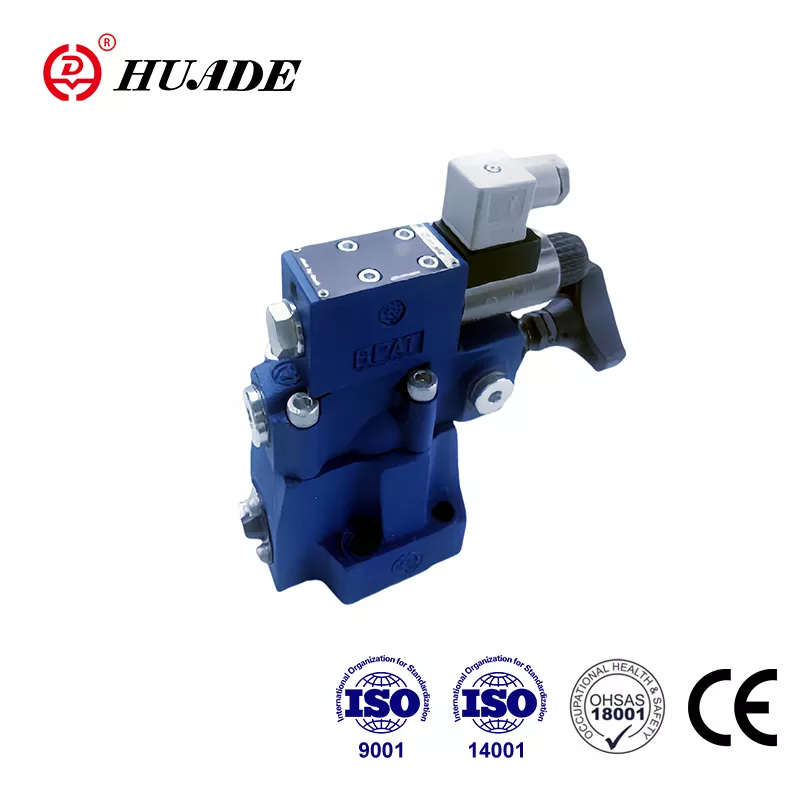

Daw katup penutupan tekanan

Didirikan pada tahun 1979, Huade Hydraulic telah bekerja sama dengan Bosch Rexroth dua kali. Dua kerja sama jangka panjang memungkinkan katup tekanan Huade® untuk mencapai tingkat yang sama dengan produk Rexroth. Katup penutupan tekanan DAW DAW dapat menggantikan seri yang sama dari Rexroth dengan harga yang lebih rendah. Sebagai merek terkemuka di industri hidrolik China, semua cabang perusahaan telah melewati ISO9001, ISO14001 dan OH SAS18001. Huade® Pressure Shut-Off Valve DAW telah melewati sertifikat CE. Huade® Pressure Valves telah memenangkan pengakuan pasar yang luas dan kepercayaan pengguna.

Parameter Produk Daw Valve Shut-Off Tekanan

Fitur Produk dan Penerapan Daw Valve Penutupan Tekanan

Fitur:

▶ Untuk pemasangan subplate:

▶ 4 Elemen Penyesuaian:

● Rotary Knob

● Lengan dengan segi enam internal dan topi pelindung

● Kenop putar yang dapat dikunci dengan skala

● Tombol putar dengan skala

▶ 3 Peringkat Tekanan

▶ Solenoid yang digerakkan bongkar melalui katup arah bawaan

Aplikasi:

Katup Kontrol Tekanan Jenis DAW adalah katup penutup tekanan yang dioperasikan oleh pilot. Mereka digunakan untuk mengalihkan aliran pompa ke by-pass yang tidak bertekanan segera setelah tekanan pemuatan akumulator tercapai. Aplikasi lebih lanjut untuk katup berada dalam sistem yang memiliki pompa bertekanan tinggi dan rendah. Dalam hal ini pompa bertekanan rendah dialihkan ke by-pass yang tidak bertekanan segera setelah set tekanan tinggi tercapai.

Bagian dan simbol DAW katup penutupan tekanan

Tekanan mematikan katup pada dasarnya terdiri dari katup utama dengan unit spool utama, katup pilot dengan elemen penyesuaian tekanan dan periksa katup. Dalam ukuran 10 katup, katup periksa dibangun ke dalam katup utama. Dalam ukuran katup 25 dan 32 katup periksa dibangun ke dalam pelat terpisah yang dipasang di bawah katup utama.

Tekanan tutup tipe katup daw

Mengalihkan aliran pompa dari P ke A atau P ke T.

Pompa memberikan aliran melalui katup periksa (1) ke dalam sistem hidrolik (P ke A). Tekanan di port A bertindak melalui jalur pilot (3) pada spool kontrol pilot (4). Pada saat yang sama, tekanan di port P melewati melalui lubang (5) dan (7) ke sisi pegas yang dimuat dari spool utama (6) dan Poppet (8) dalam katup pilot (2). Segera setelah tekanan cut-off yang ditetapkan dalam sistem hidrolik tercapai, Poppet (8) terangkat melawan pegas (9). Cairan tekanan sekarang mengalir melalui lubang (5) dan (7) ke ruang pegas (11). Dari

Di sini, cairan dikembalikan ke tangki baik secara internal melalui garis kontrol dalam tipe katup DA ... 30b/... atau secara eksternal melalui garis kontrol dalam tipe katup DA.30b/.. y ... karena lubang (5) dan (7), penurunan tekanan sekarang hadir di spool utama (6). Gulungan utama (6) sekarang mengangkat kursinya dan membuka koneksi dari P ke T. Katup periksa (1) sekarang dosis koneksi dari A ke P. Poppet (8) sekarang dipegang terbuka oleh tekanan sistem melalui spool pilot (4).

Mengalihkan aliran pompa dari p ke t atau p ke A.

Area spool pilot (4) adalah 17% lebih besar dari area Poppet yang efektif (8). Kekuatan efektif pada spool pilot (4), oleh karena itu, 17% lebih besar dari kekuatan efektif pada Poppet (8). Ketika tekanan aktuator jatuh dalam kaitannya dengan tekanan cut-off oleh katup yang sesuai dengan diferensial tekanan switching, pegas (9) mendorong Poppet (8) ke tempat duduknya. Tekanan kemudian dibangun di sisi pegas yang dimuat dari spool utama (6). Dalam konjungsi dengan pegas (10), ini menutup spool utama (6) dan mengisolasi koneksi dari P ke T. Aliran pompa melewati sekali lagi melalui katup periksa (1) ke dalam sistem hidrolik (P ke A).

Katup directional yang digerakkan solenoid (12) dapat, namun mengalihkan tekanan cut-off set yang berada di bawah katup pilot (2) baik dari P ke T atau bentuk P ke A.

Struktur DAW20,30 ... 30B

Simbol DAW ... 30B
