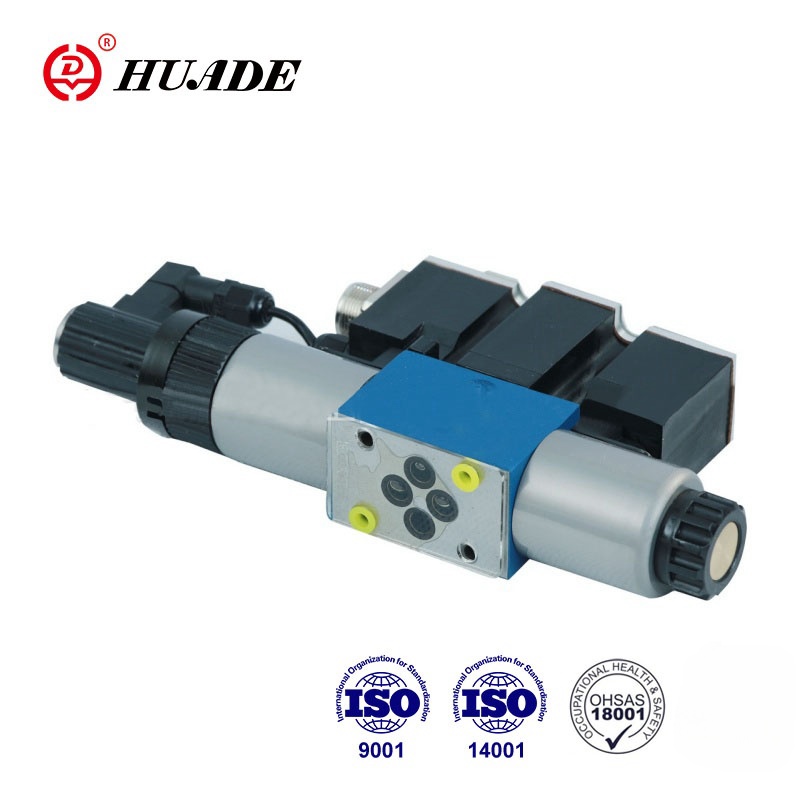

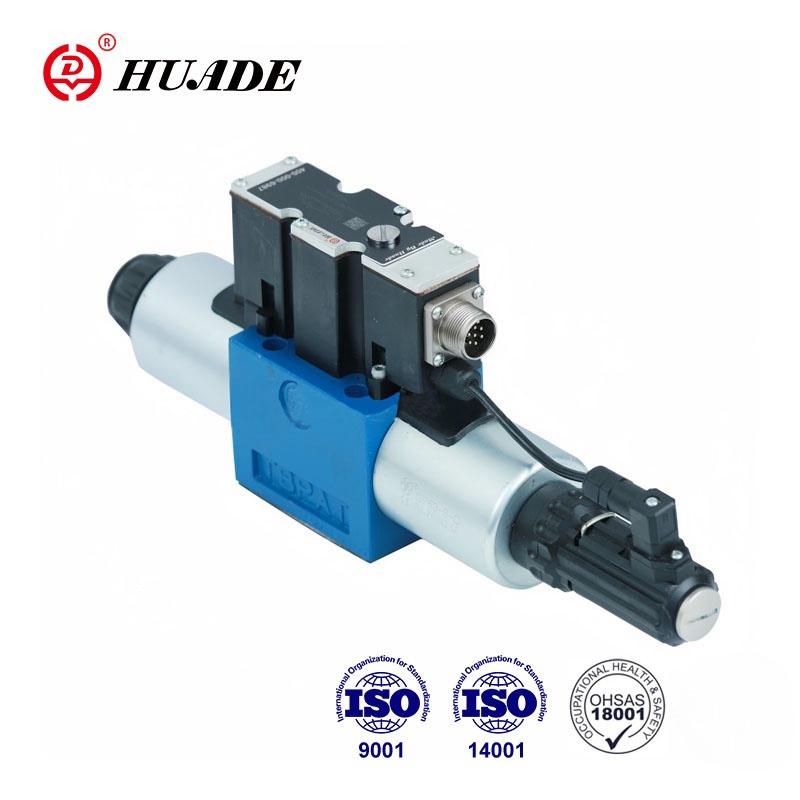

Katup 4WREE-2X ini adalah katup arah proporsional kerja langsung yang dioperasikan oleh solenoid proporsional untuk mengontrol aliran dan arah aliran fluida hidrolik. Kontrol elektromagnet dapat dicapai melalui amplifier bawaan. Performa produk kompatibel dengan seri 4WREE-2X Rexroth.
| Hidrolik | |||
| Ukuran | 6 | 10 | |
| Tekanan operasi | Port A、P、B | 31.5 | 31.5 |
| Pelabuhan T | 21 | 21 | |
| Aliran nominal Qvnom pada △ P=1MPa(L/mnt) | 8,16,32 | 25、50、75 | |
| Maks. aliran yang diizinkan (L/mnt) | 80 | 180 | |
| Tingkat kontaminasi (μm) | ≤20 (merekomendasikan 10) | ||
| Histeresis (%) | ≤0.1 | ||
| Rentang pembalikan (%) | ≤0,05 | ||
| Sensitivitas respons (%) | ≤0,05 | ||
| Cairan bertekanan | Minyak mineral, ester fosfat | ||
| Kisaran viskositas mm2/S | 20 hingga 380 | ||
| Kisaran suhu sekitar (℃) | 4WRE | -20 hingga +70 | |
| 4WREE | -20 hingga +50 | ||
| Berat (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Listrik (elektronik terintegrasi) | |||
| Ukuran | 6 | 10 | |
| Jenis pasokan | DC | DC | |
| Tegangan nominal (V) | 24 | ||
| Arus nominal solenoid (A) | 2.5 | ||
| Resistansi kumparan solenoid (Ω) | Resistensi kumparan pada 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tugas | 100% | ||
| Suhu koil maks (℃) | menjadi 150 | ||
| Isolasi ke DIN40050 | IP65 | ||
| Data teknis penguat terkait | |||
| Penguat terkait | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Supply voltage | Tegangan nominal VDC | 24 | |
| Nilai batas bawah V | 19.4 | ||
| Nilai batas atas V | 35 | ||
| Kekuatan penguat | Imax A | <2 | |
| Arus impuls A | 3 | ||
Fitur:
▶Katup arah proporsional yang dikontrol langsung untuk mengontrol arah dan besaran aliran
▶Untuk pemasangan subpelat
▶ Umpan balik posisi listrik
▶Spul kontrol berpusat pegas
▶Tipe 4WREE, elektronik katup terintegrasi dengan antarmuka A1 atau F1
▶Aktuasi dilakukan dengan solenoida proporsional dengan ulir tengah dan koil yang dapat dilepas
▶Katup dan kontrol elektronik dari satu sumber
Aplikasi:
Katup proporsional 4WREE-2X dapat digunakan di berbagai bidang seperti peralatan mesin, industri ringan, metalurgi, pertambangan, dirgantara, dll.
Katup arah proporsional 4/2 dan 4/3 merupakan komponen yang dikontrol langsung dari desain pemasangan subpelat.
Mereka dioperasikan oleh solenoida proporsional dengan ulir tengah dan kumparan yang dapat dilepas. Solenoida secara opsional dikontrol oleh elektronik kontrol terintegrasi.
Deskripsi fungsional:
Dengan solenoid (5 dan 6), yang tidak diberi energi, spool kontrol (2) ditahan di posisi tengah oleh pegas kompresi (3 dan 4)
Pengoperasian langsung spool kontrol (2) dengan memberi energi pada salah satu solenoida proporsional, mis. kontrol solenoid "b" (6)
→Gerakan spool kontrol (2) ke kiri sebanding dengan sinyal input listrik
→Koneksi dari P ke A dan B ke T melalui penampang seperti lubang dengan karakteristik aliran progresif
De-energising solenoid (6)
→Spool kontrol (2) dikembalikan ke posisi tengah melalui pegas kompresi (3)
HD-4WREE...A-2X
Dalam kondisi tidak diberi energi, spool (2) ditahan pada posisi tengah mekanis oleh pegas balik solenoid. Ini, untuk simbol spool "V", tidak berhubungan dengan posisi pusat hidrolik! Ketika rangkaian kontrol loop tertutup katup listrik ditutup maka spool ditempatkan pada posisi tengah hidrolik.
Desain:
Katup pada dasarnya terdiri dari:
•Perumahan(1) dengan permukaan mountq
• Kumparan kontrol (2) dengan pegas kompresi (3 dan 4)
• Solenoida (5 dan 6) dengan ulir tengah
• Posisi transduser (7)
•Elektronik kontrol terintegrasi opsional (8)
•Penyesuaian titik nol mekanis (9) dapat diakses melalui Pg 13.5 dan titik nol listrik dapat diakses melalui Pg 7(10)(tipe 4WREE)
Simbol Katup Arah Proporsional 4WREE-2X
