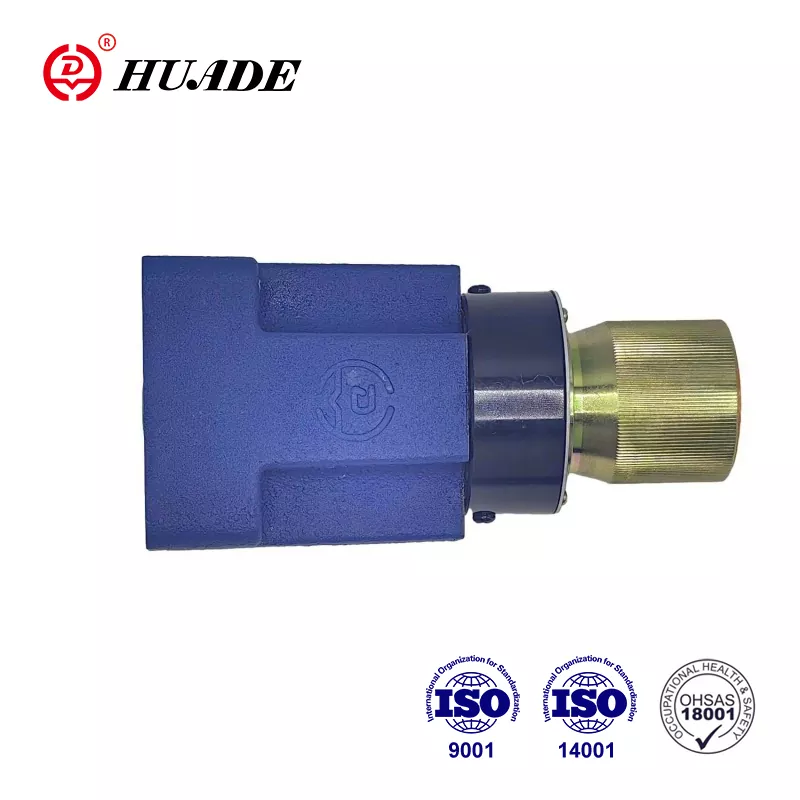

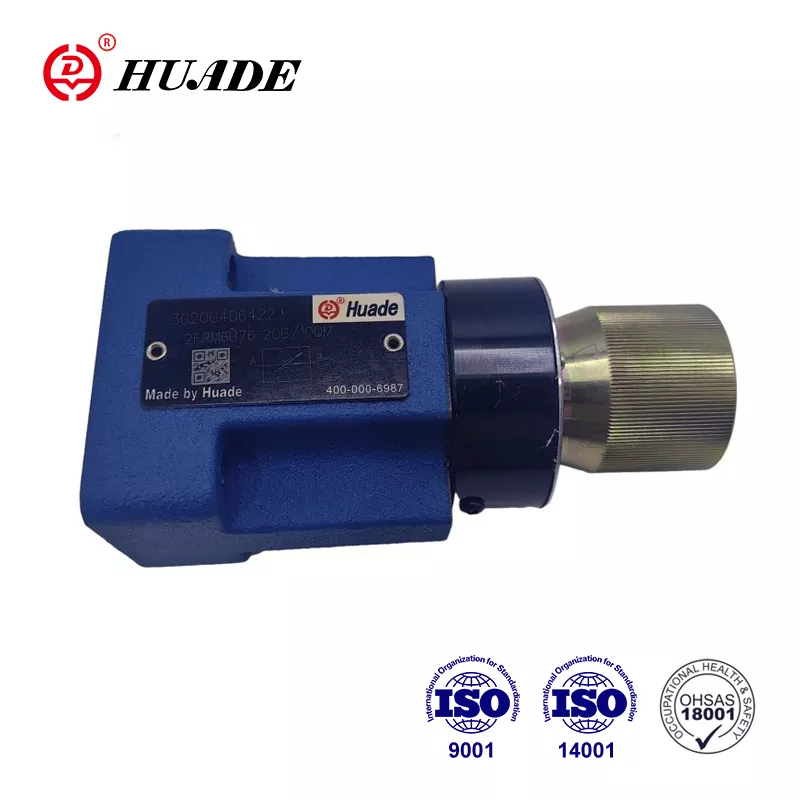

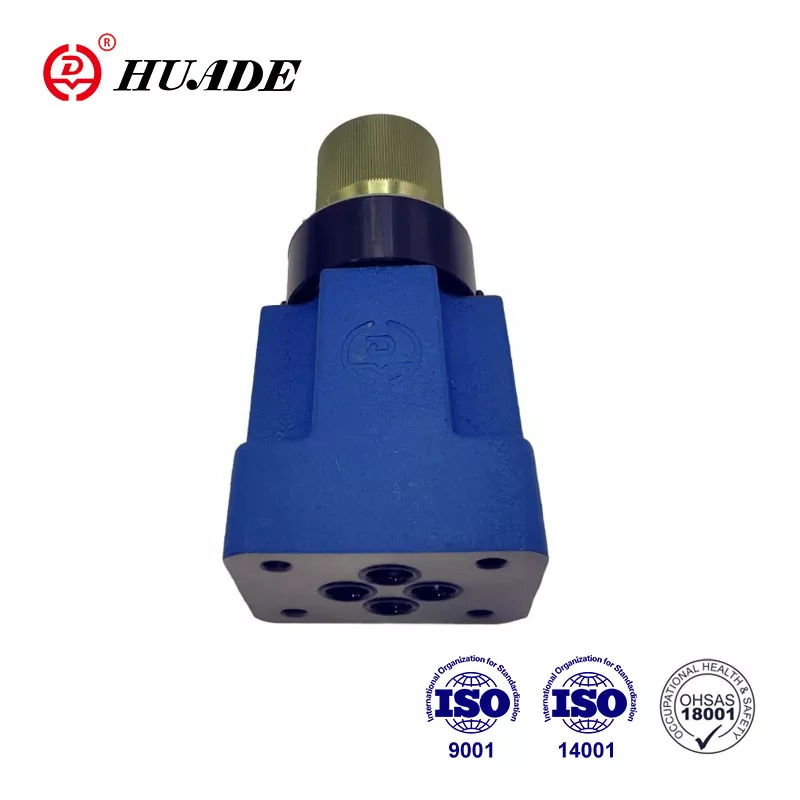

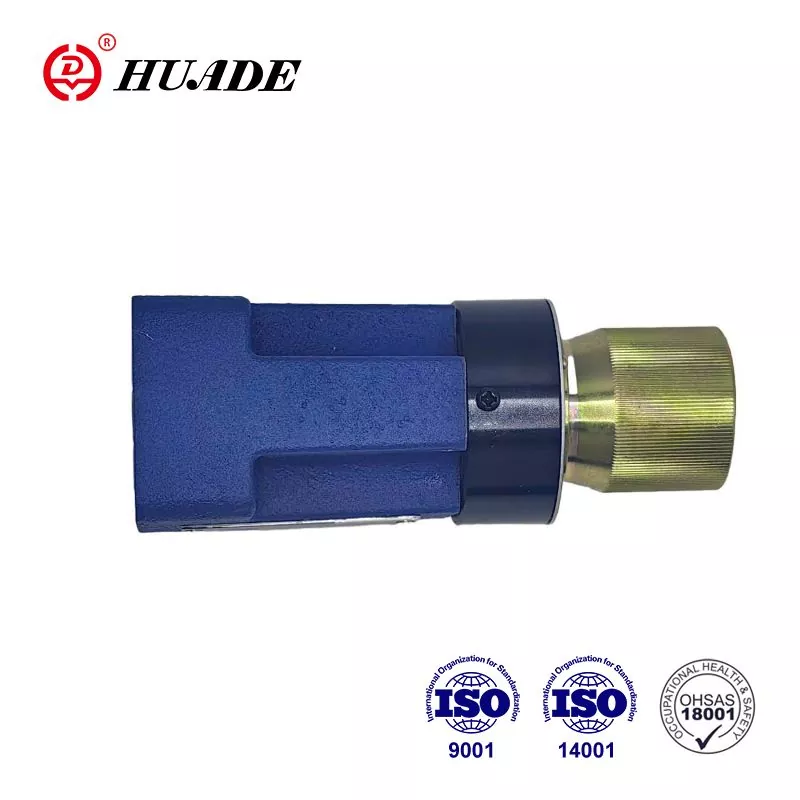

Katup pengatur aliran tipe 2 FRM merupakan katup pengatur aliran 2 arah. Pabrik berfokus pada kepraktisan produk sambil mengontrol kualitas produk secara ketat. Hal ini bertujuan untuk memasok katup aliran hidrolik berkualitas tinggi yang mampu dibeli oleh pelanggan. Katup aliran Huade® 2FRM 6 lebih maju dalam teknologi karena memperkenalkan teknologi mutakhir. Kemasan produk dapat disesuaikan, seperti kemasan kotak kayu, kemasan plastik, dan kemasan karton standar.
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester Fosfat (untuk segel FPM) |
|||||
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga +80 |
|||||
|
Kisaran viskositas (mm ²/s) |
10 hingga 800 |
|||||
|
Aliran qv maks (L/mnt) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Aliran qv mnt hingga 10MPa (L/mnt) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Aliran qv mnt hingga 31,5MPa (L/mnt) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Perbedaan tekanan ∆p untuk aliran balik bebas B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Perbedaan tekanan minimum (MPa) |
0,6 hingga 1,2 |
|||||
|
Stabilitas tekanan hingga ∆p = 31,5 MPa (%) |
Guru 2 (Qmax) |
|||||
|
Tekanan operasi maksimum di port A (MPa) |
menjadi 31,5 |
|||||
|
Kontaminasi (μm) |
25 (Q<5L/mnt) 10 (Q<0,5L/mnt) |
|||||
|
Berat (kg) |
kira-kira 1.3 |
|||||
Fitur:
▶ Penutupan eksternal kompensator tekanan, opsional
▶ Katup periksa, opsional
▶ Kenop putar dengan skala
▶ Dapat dikunci.opsional
1) Bila digunakan bersama dengan pelat penyearah hingga 21 MPa
Aplikasi:
Katup pengatur aliran 2FRM 6 digunakan untuk menjaga aliran konstan, tidak bergantung pada tekanan dan suhu.
Umum:
Katup kontrol aliran 2 arah 2FRM 6 pada dasarnya terdiri dari rumahan (1), kenop putar (2), lubang (3), kompensator tekanan (4) dan katup periksa opsional.
Katup pengatur aliran tipe 2FRM 6 B.._20B/M
(tanpa penutup eksternal, tanpa katup periksa)
Aliran dari port A ke B dibatasi pada posisi throttle (5). Penampang throttle divariasikan dengan memutar kenop putar (2). Untuk menjaga aliran tetap konstan, tidak bergantung pada tekanan, a
kompensator tekanan (4) dipasang pada port B di bagian hilir posisi throttle (5). Pegas kompresi (6) menekan lubang(3) dan kompensator tekanan (4) ke luar hingga berhenti masing-masing dan dengan demikian menjaga kompensator tekanan(4) dalam posisi terbuka ketika tidak ada aliran melalui katup. Ketika fluida mengalir melalui katup, tekanan yang bekerja di port A menerapkan gaya ke kompensator tekanan (4) melalui lubang (7). Kompensator tekanan (4) bergerak ke posisi kompensasi hingga gaya seimbang. Jika tekanan di port A meningkat, kompensator tekanan (4) bergerak ke arah penutupan, hingga keseimbangan gaya kembali tercapai. Karena aksi kompensasi kontinyu dari kompensator tekanan ini, aliran konstan diperoleh. Untuk mengontrol aliran melalui katup di kedua arah, pelat sandwich penyearah tipe Z4S 6 dapat dipasang di bawah katup pengatur aliran ini.
Struktur Katup Kontrol Aliran 2FRM 6-20B/...M...
Tipe 2FRM 6A..-20B/..R
Fungsi valve ini pada dasarnya sama dengan valve tipe 2FRM 6 B..-20B/..M
Namun, jenis katup pengatur aliran ini dilengkapi dengan port eksternal yang memungkinkan kompensator tekanan (4) dihubungkan melalui port P(11). Tekanan eksternal yang bekerja di port P(11) melalui lubang (10) menahan kompensator tekanan (4) agar tetap tertutup melawan gaya pegas kompresi (6). Ketika katup arah yang terhubung (9) digerakkan untuk memungkinkan aliran dari P ke B, kontrol loop tertutup dicapai seperti pada tipe 2 FRM 6 B. Dengan demikian lompatan saat start-up dapat dihindari.
Versi dengan penutupan eksternal kompensator ini hanya dapat digunakan untuk kontrol meteran.
Aliran balik bebas dari port B ke A melalui katup periksa (8).
Struktur Katup Kontrol Aliran 2FRM 6A..-20B/..R
Contoh Aplikasi
Simbol katup pengatur aliran 2 arah 2FRM 6
