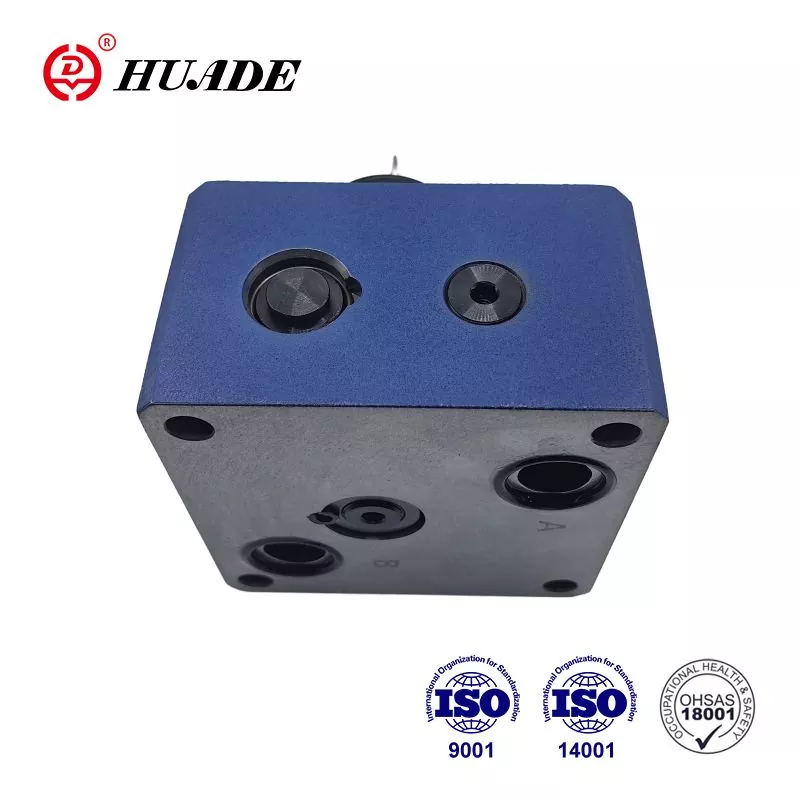

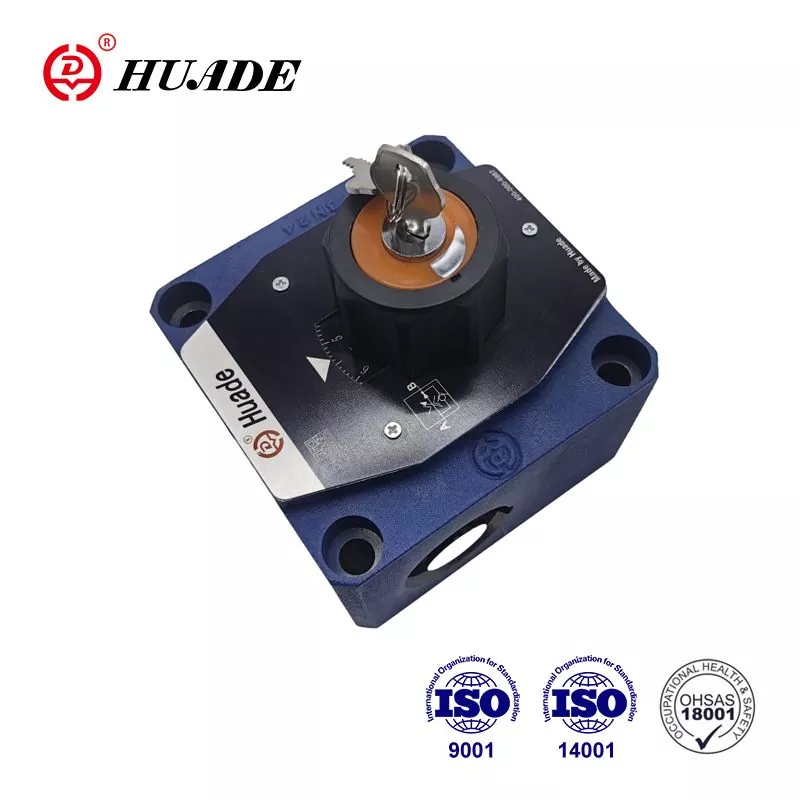

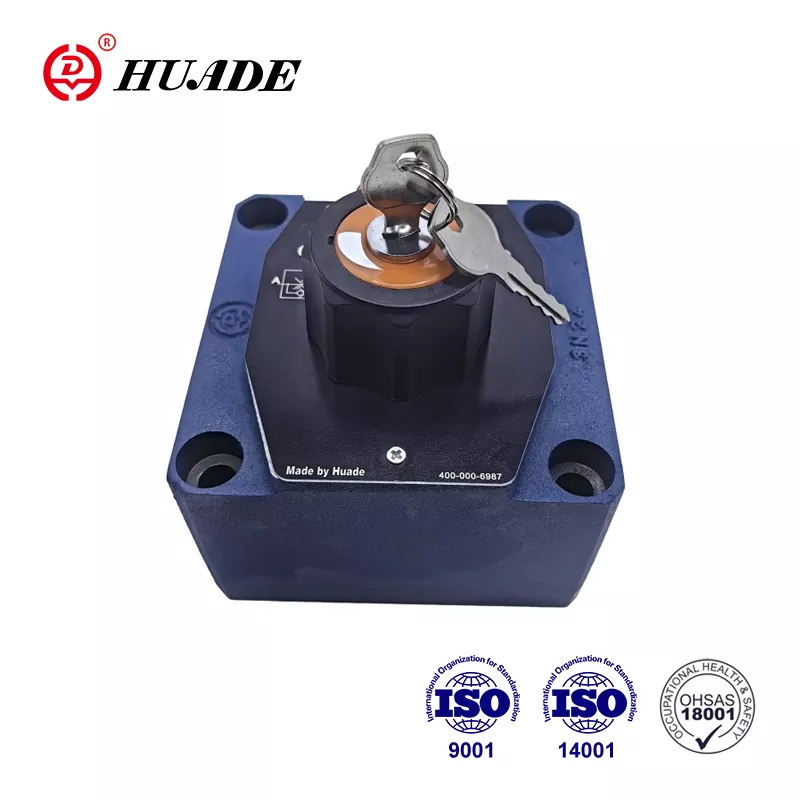

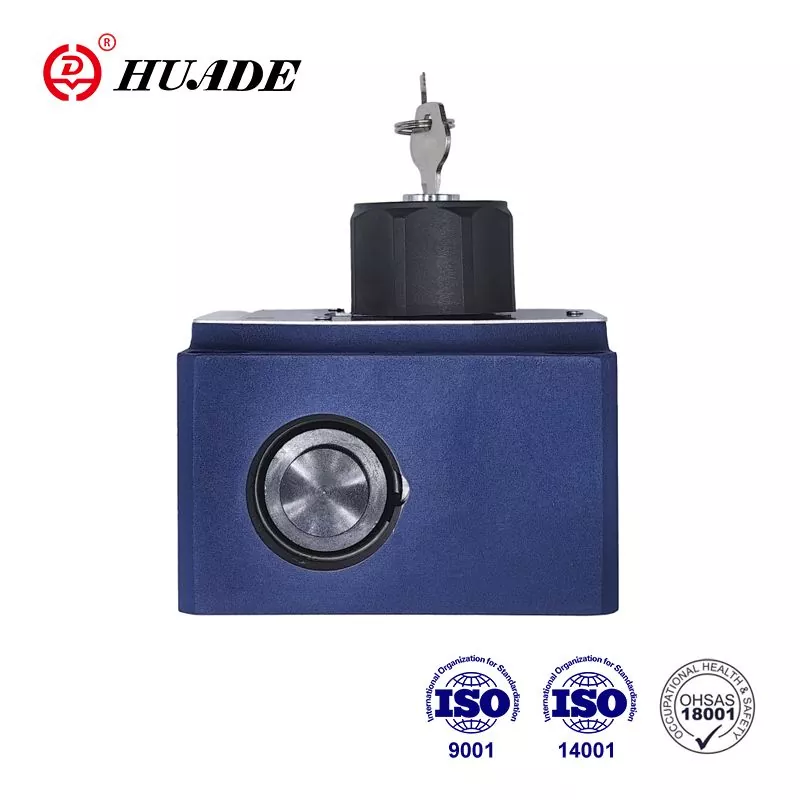

Katup pengatur aliran adalah katup pengatur aliran 2 arah. Melalui pengenalan teknologi, katup hidrolik Huade® dapat menandingi kinerja Rexroth. Katup aliran 2FRM 16 ini merupakan alternatif yang bagus dan terjangkau untuk Rexroth. Huade Hydraulic lebih memperhatikan efektivitas biaya dan kepraktisan, sehingga katup hidroliknya memiliki harga yang relatif murah. Ini adalah merek lama di Tiongkok.
|
Umum |
|
|
Cairan hidrolik |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
|
Kisaran suhu (℃) |
-30 hingga+80 |
|
Kisaran viskositas (mm ²/s) |
10 hingga 800 |
|
Piring sandwich penyearah |
||
|
Aliran.maks (L/mnt) |
10 |
16 |
|
hingga 50 |
hingga 160 |
|
|
Tekanan operasi (MPa) |
hingga 31,5 |
|
|
Tekanan retak (MPa) |
0.15 |
|
|
Berat (kg) |
3.2 |
9.3 |
|
Mengalir. Q maks (L/mnt) |
ukuran 10 |
ukuran 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p dengan aliran balik bebas B → A, bergantung pada Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Kontrol aliran |
suhu stabil |
±2% (Q maks) |
||||||
|
stabil terhadap tekanan (hingga |
±2% (Q maks) |
±5%(Q maks) |
||||||
|
Tekanan pengoperasian, maks.- port A (MPa) |
hingga 31,5 |
|||||||
|
Kisaran perbedaan tekanan minimum (MPa) |
0,3 hingga 0,7 |
0,5~1,2 |
||||||
|
Tingkat kontaminasi (μm) |
25 (Q<5L/mnt) |
10 (Q <0,5L/mnt) |
||||||
|
Berat (Kg) |
5.6 |
11.3 |
||||||
Fitur:
▶ Pola porting ke DIN 24 340, dari A, ISO 4401 dan CETOP - RP 121H
▶ Pembatas langkah kompensator tekanan, opsional
▶ Operasi mekanis
▶ Pengurangan lompatan start-up
▶ Kontrol aliran di kedua arah menggunakan pelat sandwich penyearah
Aplikasi:
Fungsi utama katup pengatur aliran 2FRM 16 adalah untuk menjaga aliran tetap konstan terlepas dari tekanan dan suhu.
Katup 2FRM 16 pada dasarnya terdiri dari rumahan (1), selongsong lubang (3), kompensator tekanan (4) dengan pembatas langkah opsional, katup periksa (5), elemen penyetel (2).
Aliran dari saluran A ke saluran B di throttle pada orifice (6). Untuk menjaga aliran melintasi lubang tetap konstan, kompensator tekanan dihubungkan di bagian hulu lubang (6). Aliran dipertahankan sebagian besar tidak bergantung pada suhu karena desain lubang. Aliran balik bebas dari saluran B ke saluran A diarahkan melalui check valve (5). Aliran hanya dikontrol dari A ke B. Untuk mengontrol aliran di kedua arah dapat dipasang pelat sandwich penyearah tipe Z4S di bawah aliran katup kontrol.
Struktur Katup Pengatur Aliran 2FRM 16
Simbol Flow Control Valve 2FRM 16
