Katup Periksa Throttle Z2FS 10-5

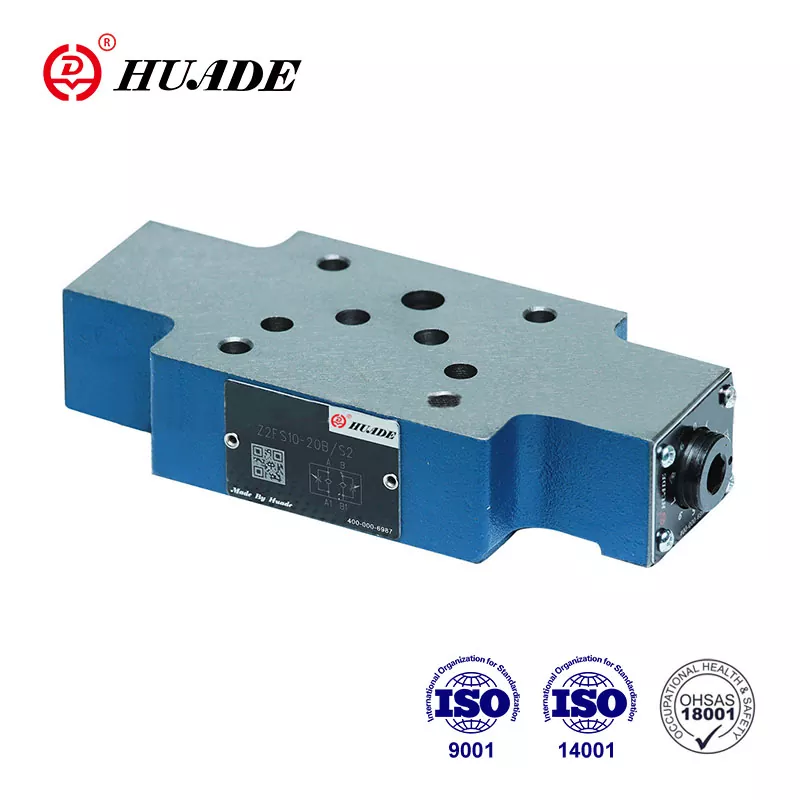

Katup throttle/periksa ganda tipe Z2FS 10...-30B/...dalam desain pelat sandwich.  Katup aliran ini digunakan untuk kontrol meter masuk atau keluar. Dapat menggantikan seri Z2FS 10-5-3X yang ditawarkan Rexroth karena dua kerjasama jangka panjang dengan Rexroth. Kemasan produk throttle valve Z2FS 10-5 juga dapat disesuaikan, seperti kemasan plastik tahan air, karton standar, atau kemasan kayu lapis.

Parameter produk Throttle Check Valve Z2FS 10-5

Fitur Produk Dan Aplikasi Throttle Check Valve Z2FS 10-5

Fitur:

▶ Katup pelat sandwich

▶ Pola porting ke DIN 24 340 dari A, ISO 4401 dan CETOP - RP 121 H

▶ Untuk membatasi aliran fluida utama atau pilot pada 2 port servis

▶ 3 elemen penyesuaian

. Kenop putar yang dapat dikunci dengan skala

. Spindel dengan segi enam dan skala internal

. Kenop putar dengan skala

▶ Untuk kontrol meter masuk atau keluar

Aplikasi:

Katup periksa throttle ganda Z2FS 10-5 digunakan untuk membatasi aliran utama atau aliran pilot dari satu atau dua port servis. Dua katup throttle/cek yang disusun secara simetris membatasi aliran dalam satu arah dan memungkinkan aliran bebas dalam arah yang berlawanan.

Bagian dan simbol Throttle Check Valve Z 2 FS 10-5

Untuk fluida kontrol meter-in mengalir dari port A1 ke port A2 melalui titik pelambatan (1), yang dibuat hingga dudukan katup (2) dan spul pelambatan (3.1). Kumparan pelambatan (3.1) dapat disetel secara aksial melalui poros (4), sehingga memungkinkan titik pelambatan (1) disetel. Pada saat yang sama fluida dalam lubang A1 mencapai sisi spul (6) melalui lubang (5). tekanan yang ada selain gaya pegas menahan spool throttle (3.1) pada posisi pelambatannya. Aliran yang mengalir kembali dari port servis B2 menggerakkan spool throttle (3.2) melawan pegas (7) menyebabkan katup bertindak sebagai katup periksa dan memungkinkan aliran bebas. Tergantung pada cara pemasangan katup, efek pelambatan dapat diatur sebagai kontrol meter masuk atau keluar.

Membatasi aliran fluida utama

Untuk mengubah kecepatan aktuator (aliran fluida utama), katup throttle/periksa ganda dipasang di antara katup pengarah dan pelat bawah.

Membatasi aliran fluida pilot

Pada katup kontrol arah yang dioperasikan pilot, katup periksa ganda/throttle dipasang sebagai penyetel pilot choke (aliran fluida pilot). Katup ini dipasang di antara katup utama dan katup pilot.

Struktur Katup throttle/periksa ganda, Tipe Z 2 FS 10-5- 30B

Simbol Z 2 FS 10 - 30B
