Pompa piston aksialtermasuk yang paling Pompa hidrolik yang canggih dan efisien dalam aplikasi industri modern. Dari peralatan konstruksi dan sistem pesawat terbang hingga mesin manufaktur, Pompa ini memberikan daya cairan bertekanan tinggi yang diperlukan untuk menuntut Operasi. Tapi bagaimana tepatnya teknik ini keajaiban mengkonversi mekanik Energi menjadi tekanan hidrolik? Mari selami jauh ke dunia yang menarik Piston aksial memompa dan menjelajahi pekerjaan dalamnya.
Memahami dasar -dasarnya
Pompa piston aksial adalah positif pompa hidrolik perpindahan yang menggunakan piston yang disusun dalam pola melingkar sekitar poros tengah. Tidak seperti pompa piston radial di mana piston bergerak tegak lurus terhadap poros penggerak, pompa piston aksial memiliki piston yang bergerak sejajar dengan sumbu poros. Konfigurasi unik ini memungkinkan untuk desain yang ringkas sambil memberikan karakteristik kinerja yang luar biasa.
Prinsip dasar di balik semua aksial Pompa piston relatif mudah: saat piston membalas di dalamnya Silinder, mereka membuat siklus hisap dan pelepasan bolak -balik. Selama Stroke hisap, piston menarik cairan ke ruang silinder. Selama Stroke kompresi, mereka memaksa cairan keluar pada tekanan tinggi. Yang terkoordinasi Gerakan beberapa piston memastikan aliran fluida yang terus menerus dan halus.
Komponen inti dan arsitektur
Jantung pompa piston aksial terdiri dari dari beberapa komponen penting yang bekerja dalam harmoni yang sempurna. Blok silinder, atau barel, menampung beberapa piston yang disusun dalam pola melingkar yang tepat. Biasanya, pompa ini menampilkan antara 5 dan 11 piston, dengan 7 atau 9 paling banyak Umum untuk keseimbangan optimal antara kehalusan aliran dan kompleksitas mekanis.
Setiap piston terhubung ke bantalan sandal melalui koneksi sambungan bola. Pengaturan ini memungkinkan piston untuk diikuti Gerakan sudut sambil mempertahankan penyegelan yang tepat di dalam silindernya. Itu Slipper Pads naik ke piring swash (dalam desain piring swash) atau cincin cam (dalam desain sumbu bengkok), yang mengubah gerakan putar poros penggerak ke dalam gerakan bolak -balik yang diperlukan untuk aksi memompa.
Pelat katup berfungsi sebagai waktu pompa mekanisme, menampilkan port inlet dan outlet yang diposisikan dengan tepat yang menyelaraskan dengan ruang silinder pada saat -saat yang tepat. Presisi tinggi Manufaktur memastikan waktu yang tepat antara posisi piston dan port penyelarasan, memaksimalkan efisiensi volumetrik sambil meminimalkan tekanan denyut nadi.
Dua varian desain utama
Pompa piston aksial datang dalam dua primer Konfigurasi, masing -masing dengan prinsip dan aplikasi operasi yang berbeda.
Desain pelat swash
Desain pelat swash paling mewakili Konfigurasi pompa piston aksial umum. Dalam pengaturan ini, piston tetap ada sejajar dengan poros drive saat bantalan sandal mereka menghubungi swash miring piring. Saat blok silinder berputar dengan poros penggerak, setiap piston mengikuti Pola gerakan sinusoidal yang ditentukan oleh sudut pelat swash.
Saat piston menjauh dari swash pelat, itu membuat isap yang menarik cairan melalui port inlet ke Ruang Silinder. Saat rotasi berlanjut dan piston mendekati swash pelat, kompresi terjadi, memaksa cairan melalui port outlet saat ditinggikan tekanan. Sudut pelat swash secara langsung menentukan panjang stroke piston, dan dalam pompa perpindahan variabel, sudut ini dapat disesuaikan dengan aliran kontrol kecepatan.

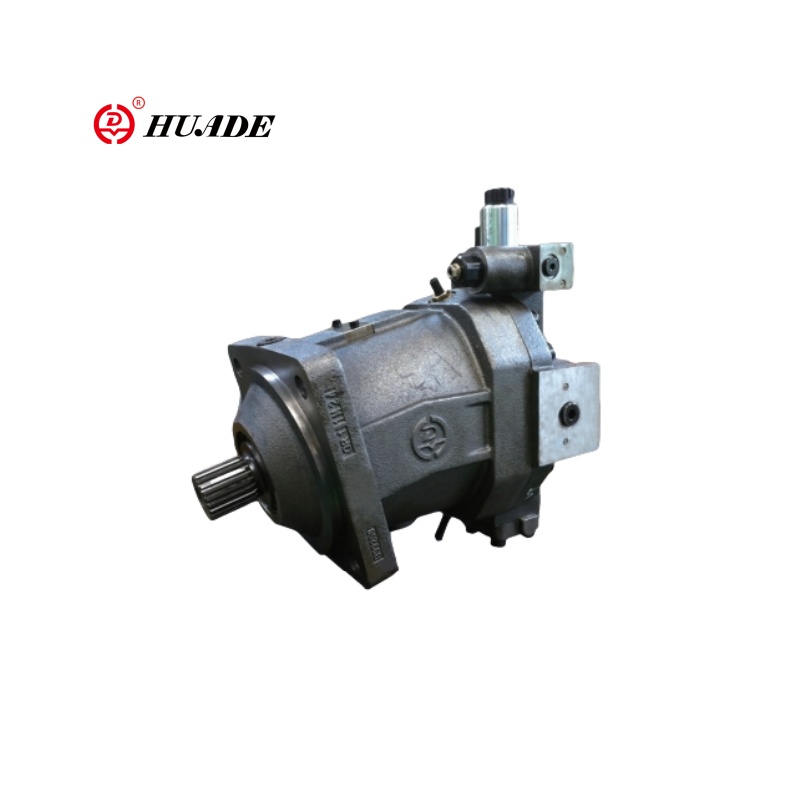

Desain sumbu bengkok
Pompa sumbu bengkok memiliki fitur yang lebih kompleks tetapi Konfigurasi yang berpotensi lebih efisien. Di sini, blok silinder duduk di Sudut (biasanya 15 hingga 30 derajat) relatif terhadap poros penggerak. Pistons Connect Langsung ke flensa drive melalui sambungan universal atau koneksi bola, Menghilangkan kebutuhan akan bantalan sandal dan piring swash.
Desain ini menawarkan beberapa keuntungan, termasuk tekanan operasi yang lebih tinggi, efisiensi yang lebih baik pada kecepatan tinggi, dan Komponen keausan berkurang. Namun, peningkatan kompleksitas mekanik Pompa ini lebih mahal dan menantang untuk diproduksi, membatasi penggunaannya untuk aplikasi kinerja tinggi khusus.
Siklus pemompaan dijelaskan
Memahami siklus pemompaan lengkap mengungkapkan bagaimana pompa piston aksial mencapai kinerja yang mengesankan karakteristik. Setiap piston mengalami empat fase berbeda selama setiap Revolusi poros drive.
Selama fase hisap, piston bergerak jauh dari pelat katup (dalam desain pelat swash) atau mengikuti sumbu bengkok Geometri untuk meningkatkan volume silinder. Ruang silinder terhubung ke Port masuk, menciptakan diferensial tekanan yang menarik cairan ke dalam ruang. Desain saluran masuk yang tepat memastikan pasokan cairan yang memadai tanpa kavitasi, bahkan di Kecepatan operasi yang tinggi.
Fase kompresi dimulai saat berlanjut Rotasi menggerakkan piston menuju posisi stroke maksimum. Ruang silinder Putuskan sambungan dari port saluran masuk dan mulai terhubung ke port outlet. Cairan Kompresi dimulai secara bertahap, memungkinkan tekanan untuk membangun dengan lancar tanpa beban kejut tiba -tiba yang dapat merusak komponen pompa.
Kompresi puncak terjadi saat piston mencapai pendekatan terdekatnya ke pelat katup atau titik kompresi maksimum desain sumbu bengkok. Pada saat ini, pengembangan tekanan maksimum terjadi, dan Ruang silinder selaras sepenuhnya dengan port outlet untuk cairan optimal memulangkan.
Akhirnya, fase pelepasan menyelesaikan Siklus sebagai piston memulai stroke kembali. Tekanan residual di silinder Kamar Pasukan yang tersisa cairan melalui port outlet, sedangkan ruang secara bertahap memutuskan sambungan dari outlet dan bersiap untuk terhubung kembali dengan inlet untuk siklus berikutnya.
Teknologi perpindahan variabel
Salah satu fitur paling luar biasa dari banyak orang Pompa piston aksial adalah kemampuan mereka untuk memvariasikan perpindahan saat beroperasi. Ini Kemampuan memberikan kontrol yang belum pernah terjadi sebelumnya atas sistem hidrolik, memungkinkan Penyesuaian laju aliran yang tepat tanpa mengubah kecepatan drive atau menggunakan throttling katup yang membuang energi.
Dalam pompa pelat swash variabel, servo Mekanisme Menyesuaikan sudut pelat swash berdasarkan permintaan atau operator sistem masukan. Meningkatkan sudut meningkatkan panjang stroke piston dan pompa perpindahan, sambil mengurangi sudut mengurangi output aliran. Beberapa maju sistem bahkan dapat membalikkan sudut pelat swash, membuat pompa yang dapat beroperasi sebagai motor atau memberikan kemampuan aliran balik.
Sistem kontrol untuk variabel Pompa perpindahan berkisar dari penyesuaian manual sederhana hingga canggih Sistem Umpan Balik Elektronik. Kontrol kompensasi tekanan secara otomatis menyesuaikan perpindahan untuk mempertahankan tekanan konstan terlepas dari permintaan aliran, sementara Sistem penginderaan beban mengoptimalkan konsumsi energi dengan mencocokkan output pompa persyaratan sistem aktual.
Karakteristik kinerja dan Aplikasi
Pompa piston aksial unggul dalam aplikasi membutuhkan tekanan tinggi, kontrol yang tepat, dan operasi yang andal. Khas mereka Tekanan operasi berkisar dari 1.000 hingga 10.000 psi atau lebih tinggi, dengan beberapa Desain khusus yang mampu melebihi 15.000 psi. Laju aliran bervariasi secara dramatis berdasarkan perpindahan dan kecepatan, dari beberapa galon per menit Aplikasi presisi untuk ratusan galon per menit dalam sistem industri.
Efisiensi aksial yang dirancang dengan baik pompa piston biasanya melebihi 90%, membuatnya ideal untuk peralatan seluler di mana konsumsi bahan bakar secara langsung berdampak pada biaya operasi. Ukuran kompak mereka relatif terhadap kemampuan output membuat mereka sangat berharga di pesawat terbang Hidrolika, di mana bobot berat dan ruang sangat penting.
Peralatan konstruksi mungkin mewakili Area aplikasi terbesar, di mana pompa ini menyalakan semuanya dari excavator Booms to Bulldozer Tracks. Kemampuan perpindahan variabel memungkinkan operator untuk secara tepat mengontrol gerak menerapkan sambil mempertahankan optimal Efisiensi mesin di berbagai kondisi beban.
Pertimbangan pemeliharaan dan umur panjang
Pemeliharaan yang tepat sangat penting untuk Memaksimalkan kehidupan dan kinerja pompa piston aksial. Pembuatan presisi dan toleransi ketat yang diperlukan untuk operasi optimal membuat pompa ini sensitif untuk kontaminasi dan kondisi cairan yang tidak tepat. Filtrasi berkualitas tinggi, analisis cairan reguler, dan kepatuhan terhadap spesifikasi produsen untuk Jenis fluida hidrolik dan tingkat kebersihan sangat penting.
Pola keausan komponen dalam piston aksial Pompa dapat diprediksi dan dikelola dengan perawatan yang tepat. Bantalan sandal dan piring swash dalam desain piring swash mengalami tingkat keausan tertinggi karena kontak geser mereka di bawah beban tinggi. Pelapis dan bahan modern memiliki kehidupan komponen yang diperpanjang secara dramatis, tetapi inspeksi yang teratur dan tepat waktu Penggantian tetap penting.
Sistem kontrol canggih di pompa perpindahan variabel memerlukan perhatian tambahan pada elektronik Komponen dan kebersihan katup servo. Kalibrasi dan sistem reguler Diagnostik membantu memastikan kinerja yang optimal dan mencegah kegagalan yang mahal.
