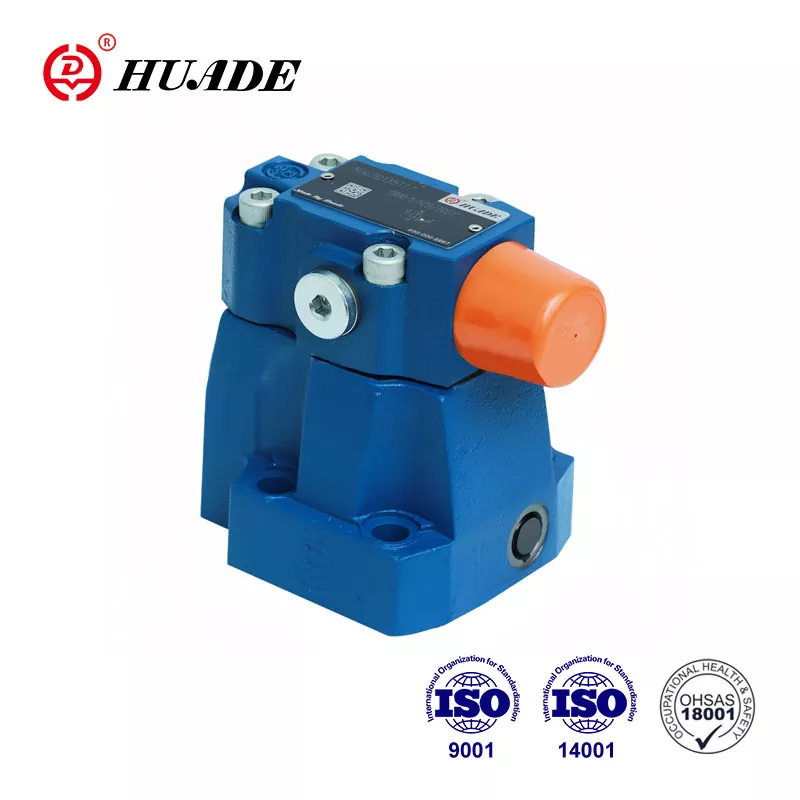

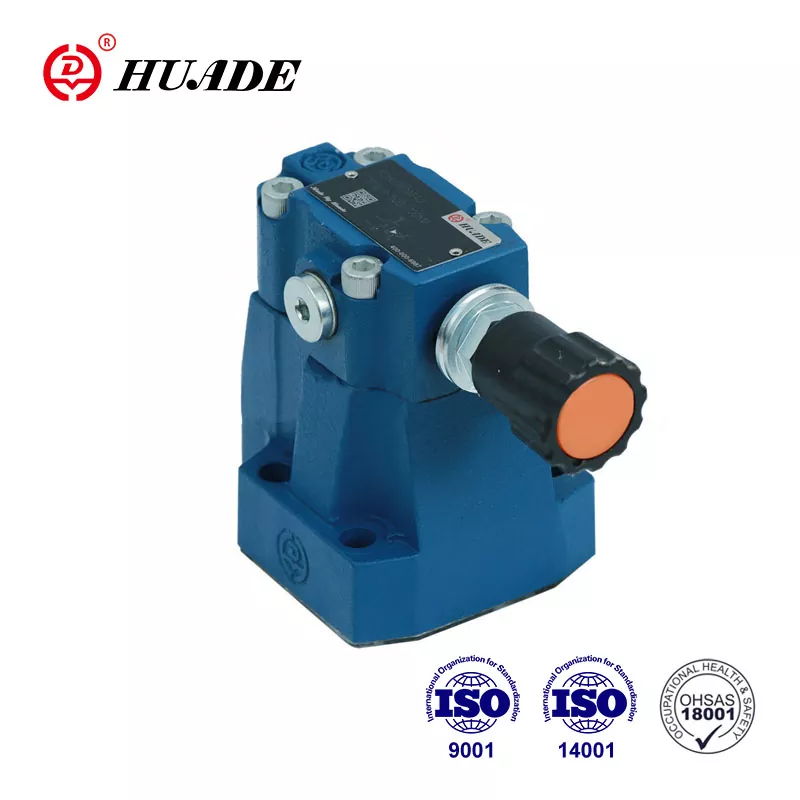

Katup pereduksi tekanan DR 20

Jenis DR 20 Katup pereduksi tekanan digunakan untuk mengontrol tekanan. Dengan memperkenalkan teknologi canggih Rexroth dan peralatan manufaktur paling canggih dari seluruh dunia, katup pereduksi tekanan Huade® memiliki kualitas yang baik dan harga murah. Huade adalah merek nasional Tiongkok yang terkenal, dan produk-produknya banyak digunakan di banyak bidang seperti mesin teknik, konservasi air, peralatan mesin, minyak bumi dan petrokimia, dll.

Parameter produk katup pereduksi tekanan DR 20

Fitur Produk dan Aplikasi Katup Pengurangan Tekanan DR 20

Fitur:

▶ Pemasangan subplate

▶ Untuk koneksi berulir

▶ Untuk pemasangan berlipat ganda

▶ 4 Elemen Penyesuaian:

. Kenop putar

. Lengan dengan segi enam dan topi pelindung,

. Kenop putar terkunci dengan skala

. Kenop putar dengan skala

▶ 4 Pengaturan Tekanan Katup periksa opsional (hanya untuk katup untuk pemasangan subplate)

Aplikasi:

Katup pereduksi tekanan pilot DR 20 adalah untuk mengurangi tekanan dalam sistem.

Bagian dan simbol katup pereduksi tekanan DR 20

Jenis Katup Tekanan DR 20 adalah katup pereduksi tekanan yang dioperasikan oleh pilot, yang dikendalikan dari sirkuit sekunder. Mereka pada dasarnya terdiri dari katup utama (1) dengan insert spool utama (3) dan katup pilot (2) dengan elemen penyesuaian tekanan.

Saat istirahat, katup terbuka, cairan dapat dengan bebas lewat dari port B ke port A melalui sisipan spool utama (3).

Tekanan hadir di port A bertindak di sisi bawah gulungan utama. Pada saat yang sama ada tekanan yang bekerja pada bola (6) di katup pilot (2) melalui lubang (4) pada sisi pegas yang dimuat dari piston utama (3) dan melalui port (5). Sama itu bertindak pada bola (6) melalui orifice (7), garis kontrol (8), periksa katup (9) dan orifice (10). Menurut pengaturan pegas (11), tekanan menumpuk di depan bola (6), di pelabuhan (5) dan di ruang pegas (12), memegang piston kontrol (13) di dalam

posisi terbuka. Fluida dapat secara bebas mengalir dari port B ke port A melalui insert spool utama (3), sampai tekanan di port A melebihi nilai yang ditetapkan pada pegas (11) dan membuka bola (6). Kontrol

Piston (13) bergerak ke posisi penutupan.

Tekanan berkurang yang diinginkan tercapai, ketika keseimbangan antara tekanan di port A dan tekanan yang ditetapkan pada pegas (11) tercapai. Tiriskan oli pilot dari ruang pegas (14) ke tangki berlangsung secara eksternal melalui saluran kontrol (15).

Aliran pengembalian gratis dari port A ke B dapat dicapai dengan memasang katup periksa opsional (16).

Sambungan pengukur tekanan (17) memungkinkan tekanan yang dikurangi di port A untuk dipantau.

Struktur Jenis Pemasangan Subplate DR 20 ... 50B

Simbol Dr ... 50b
