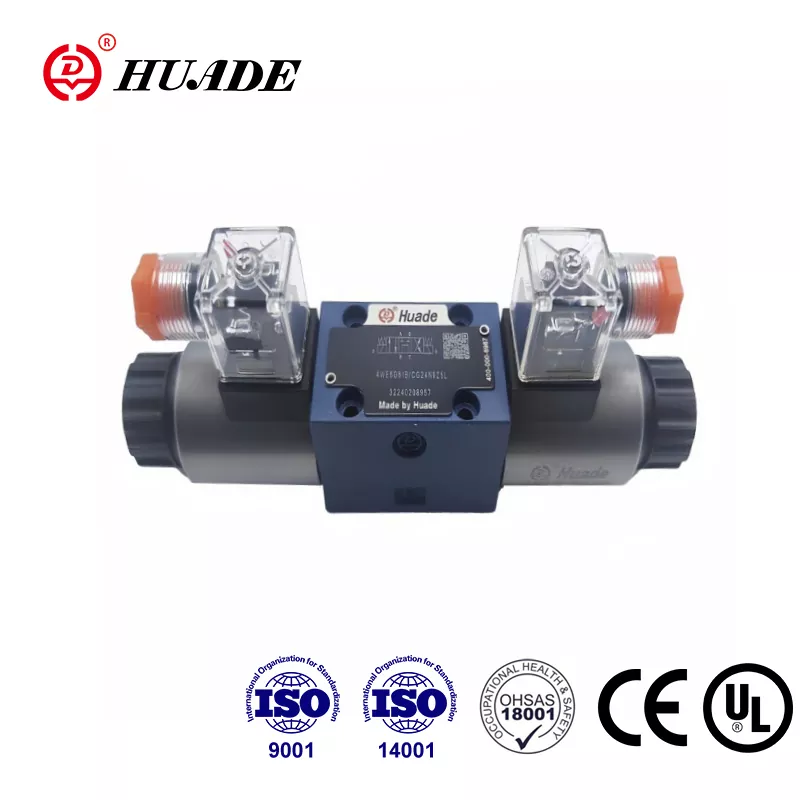

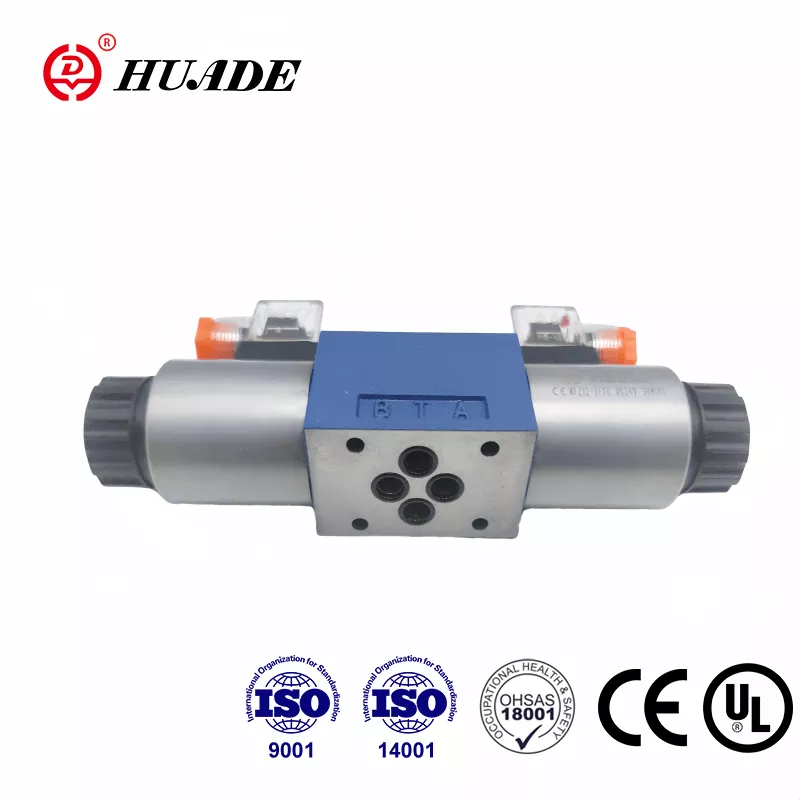

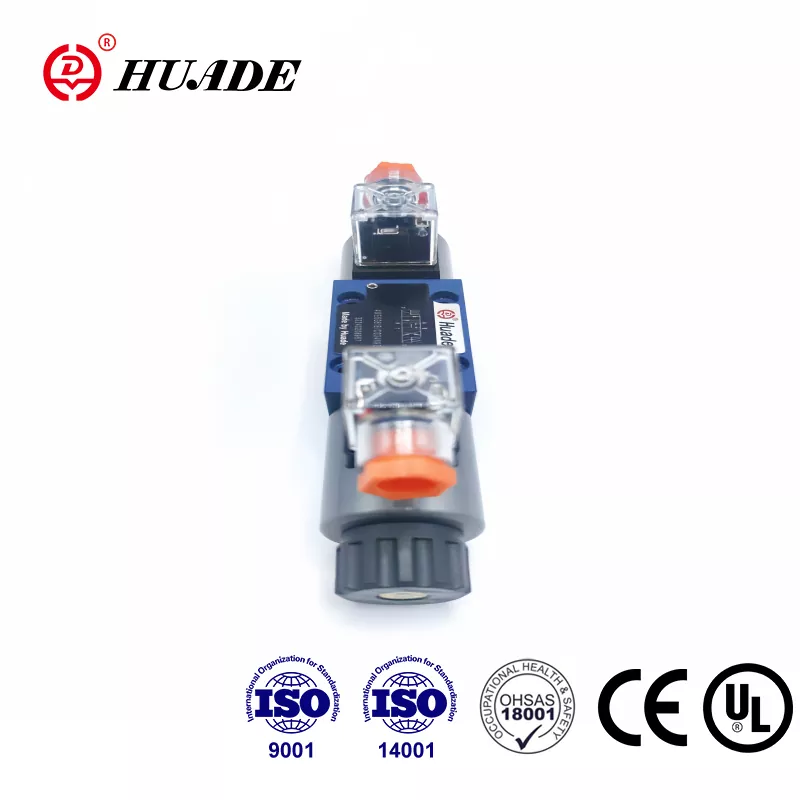

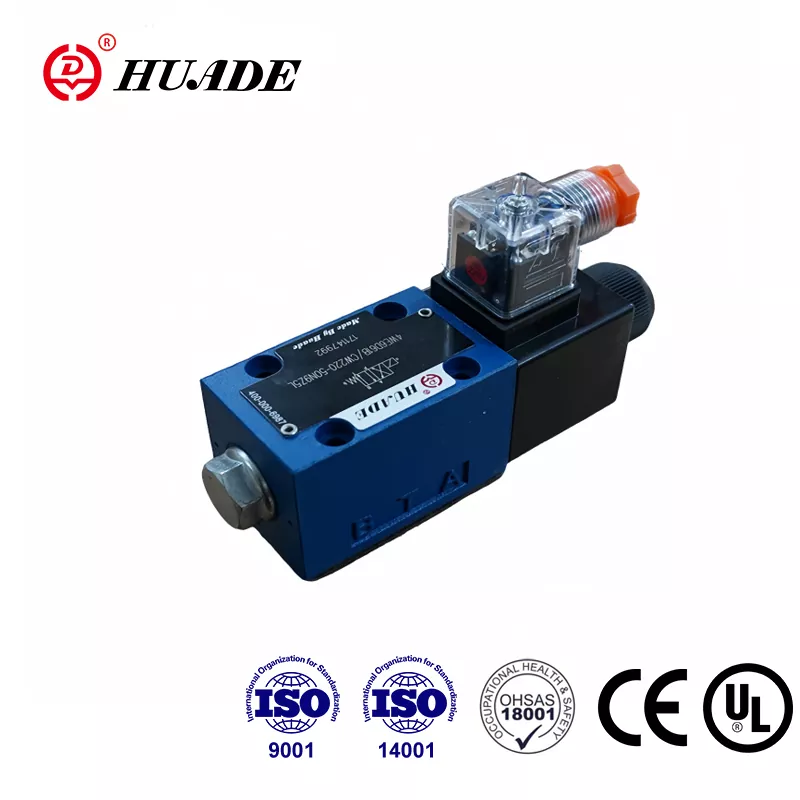

Sebagai produsen terkemuka di industri hidrolik Tiongkok, Huade bekerja sama dengan Rexroth dua kali sejak tahun 1979. Katup spool arah Huade® 4WE 6 Y banyak digunakan di berbagai lingkungan industri. Itu bisa menggantikan model yang sama yang ditawarkan oleh Rexroth. Ini dijual secara liar di Cina dan di luar negeri. Huade sangat menekankan kualitas untuk memastikan bahwa setiap katup pengarah memiliki kinerja yang unggul. Huade memiliki 750 peralatan produksi lanjutan yang diimpor dari seluruh dunia. Seri katup pengarah solenoid telah lulus sertifikasi CE. Pabrik melewati ISO9001, ISO14001, dan ISO45001. Katup solenoid hidrolik Huade® banyak digunakan di industri militer dan bidang lain di Tiongkok karena kinerjanya yang stabil.
|
Hidrolik |
|||
|
Tekanan pengoperasian maksimum Port A,B,P (Mpa) |
hingga 35,0 |
||
|
Pelabuhan T (㎫) |
21(-);16(～) |
||
|
dengan simbol A dan B, port T harus digunakan sebagai port drain |
|||
|
Aliran maksimum (L/mnt) |
80(-);60(～) |
||
|
Cairan bertekanan |
Minyak Mineral atau Ester Fosfat |
||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
||
|
Tingkat kontaminasi |
Tingkat kontaminasi cairan hidrolik maksimum yang diizinkan menurut NAS 1638 class9. |
||
|
Listrik |
|||
|
Jenis tegangan |
DC |
AC 50/60Hz |
|
|
Tegangan yang tersedia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Konsumsi daya (W) |
30 |
||
|
Kekuatan memegang (VA) |
- |
50 |
|
|
Daya pengaktifan (VA) |
- |
220 |
|
|
Tugas |
kontinu |
||
|
Mengalihkan waktu ke IS0 6403 |
AKTIF (md) |
25 hingga 45 |
10 hingga 20 |
|
MATI (md) |
10 hingga 25 |
15 hingga 40 |
|
|
Perlindungan terhadap DIN |
IP 65 |
||
|
Frekuensi peralihan (siklus/jam) |
hingga 15000 |
hingga 7200 |
|
|
Dengan sambungan listrik konduktor pelindung (PE) |
|||
Fitur:
▶ Katup spool arah yang digerakkan solenoid langsung versi kinerja tinggi
▶ Solenoida DC atau AC pin basah dengan koil yang dapat dilepas
▶ Kumparan solenoid dapat diputar hingga 90°
▶ Sambungan listrik baik sebagai sambungan individual atau sentral
▶ Tidak perlu membuka ruang kedap tekanan saat mengganti koil
▶ Penggantian tangan, opsional
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup pengarah tipe 4WE 6 Y adalah katup spul pengarah yang dioperasikan solenoid. Mereka mengontrol awal, berhenti dan arah fluida.
Pada dasarnya katup kontrol arah 4WE 6 terdiri dari rumah (1), satu atau dua solenoid (2), spool kontrol (3), dan satu atau dua pegas balik (4). Dalam kondisi tanpa energi, spool kontrol (3) ditahan pada posisi netral atau awal dengan menggunakan pegas balik (4) (kecuali untuk spool impuls). Spool kontrol (3) digerakkan melalui solenoid pin basah (2) . Gaya solenoid (2) bekerja melalui pendorong (5) pada spool kontrol (3) dan mendorongnya dari posisi netral ke posisi akhir yang diperlukan. Hal ini memberikan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Ketika solenoid (2) tidak diberi energi, spool kontrol (3) dikembalikan ke posisi netral melalui pegas balik (4).
Penggantian tangan opsional (6), memungkinkan pergerakan spool kontrol (3) tanpa memberi energi pada solenoid.
Diagram struktur WE 6 61B
