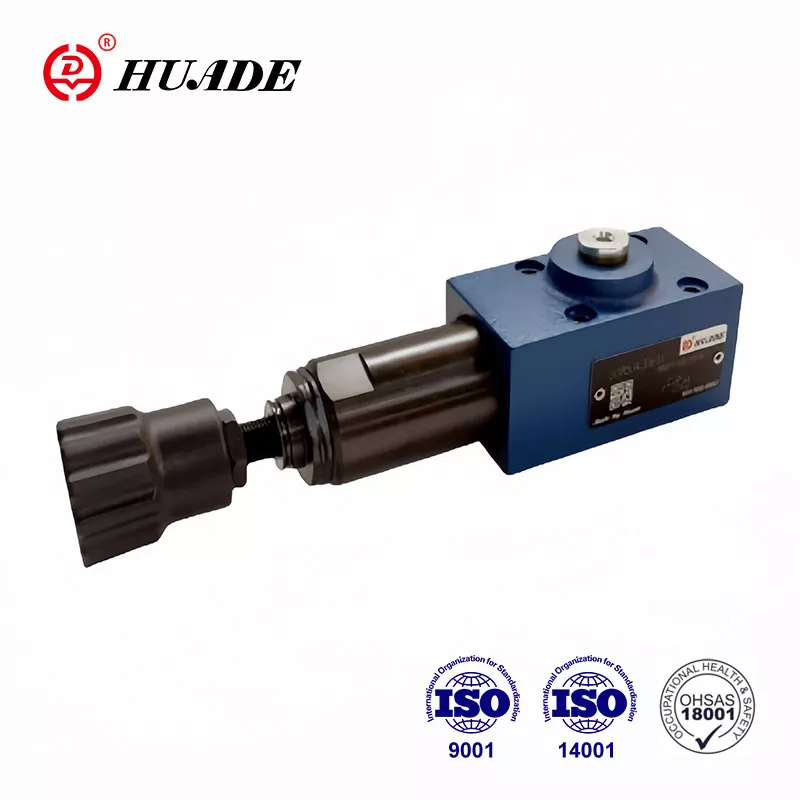

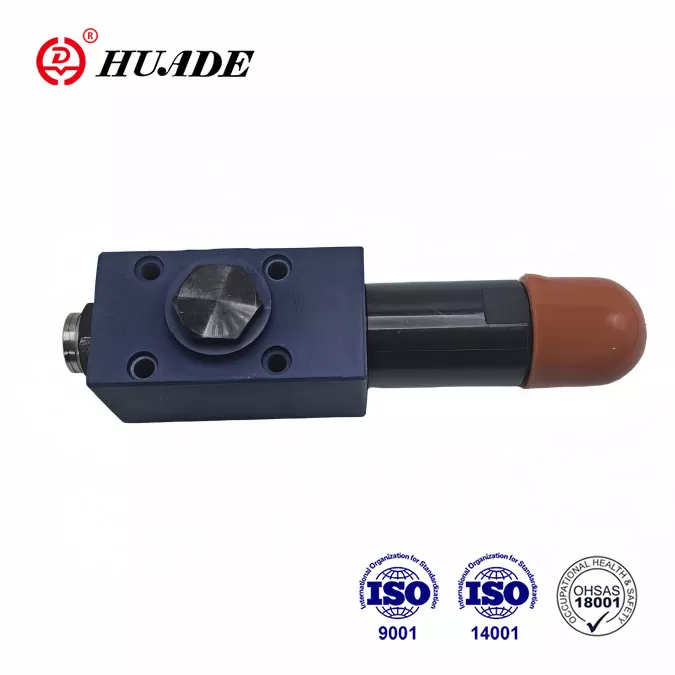

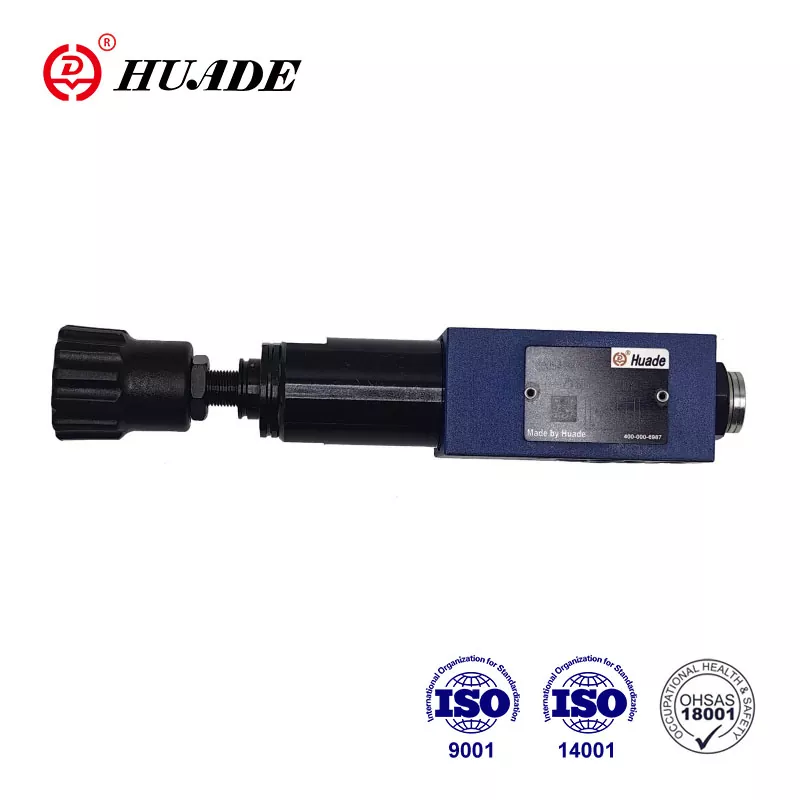

Fungsi utama katup pengurang tekanan DR 6 DP adalah untuk mengontrol tekanan dalam sistem. Berkat kerjasama jangka panjang, seri DR 6 DP dari Huade® dapat menggantikan Rexroth tipe yang sama. Pabrik tersebut merupakan perusahaan kunci nasional dan telah memperoleh serangkaian sertifikat kehormatan dan paten di Tiongkok. Huade Hydraulic berfokus pada kepraktisan produknya sekaligus menjamin kualitas produknya. Harga katup pengurang tekanannya relatif murah.
|
Tekanan operasi maks (Port P) (MPa) |
hingga 31,5 |
|
Maks. tekanan sekunder (Port A) (MPa) |
hingga 2,5; hingga 7,5; hingga 15,0; hingga 21.0; hingga 31,5 |
|
Tekanan balik maks (Port T(Y)) (MPa) |
hingga 16 |
|
Aliran Maks (L/mnt) |
hingga 60 |
|
Minyak mineral cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|
Kisaran viskositas (mm ²/s) |
10~800 |
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga +80 |
|
Tingkat kontaminasi (um) |
Tingkat kontaminasi cairan maksimum yang diizinkan adalah NAS 1638 kelas 9. |
|
Berat (kg) |
kira-kira 1.2 |
Fitur:
▶ Pemasangan subpelat
▶ 5 peringkat tekanan
▶ 4 elemen penyesuaian:
. Kenop putar
. Setel sekrup dengan segi enam dan tutup pelindung
. Kenop putar yang dapat dikunci dengan skala
. Kenop putar dengan skala
▶ Katup periksa, opsional
▶ Pola porting ke DIN 24 340, formulir D, ISO 5781 dan CETOP - RP 121H
Aplikasi:
Katup pengurang tekanan tipe DR 6 DP digunakan untuk menurunkan tekanan sistem.
Katup tipe DR 6 DP merupakan katup pengurang tekanan yang dioperasikan langsung 3 arah dengan fungsi pelepas tekanan di sisi sekunder.
Tekanan sekunder diatur oleh elemen penyesuaian tekanan (4). Saat istirahat, katup biasanya terbuka dan fluida bertekanan dapat mengalir tanpa hambatan dari port P ke port A. Tekanan di port A pada saat yang sama, melalui jalur kontrol (6), hadir di area spool yang berlawanan dengan kompresi musim semi(3). Ketika tekanan di port A melebihi tingkat tekanan yang ditetapkan pada pegas kompresi (3), spool kontrol (2) bergerak ke posisi kontrol dan menjaga tekanan yang disetel di port A tetap konstan.
Oli kontrol dan pilot diambil dari port A melalui jalur kontrol (6).
Jika tekanan di port A masih meningkat akibat gaya luar pada aktuator, maka control spool (2) bergerak lebih jauh menuju pegas kompresi (3).
Hal ini menyebabkan terbukanya jalur aliran di port A melalui control land (8) pada control spool (2) menuju tangki. Cairan bertekanan cukup kemudian dialirkan ke tangki untuk mencegah kenaikan tekanan lebih lanjut.
Ruang pegas (7) selalu dialirkan ke tangki secara eksternal melalui port T(Y).
Untuk aliran balik bebas dari port A ke port P, katup periksa opsional (5) dapat dipasang.
Sambungan pengukur tekanan (1), memungkinkan tekanan sekunder pada katup dipantau.
struktur DR 6 DP 1-50B
Simbol DR 6 DP
