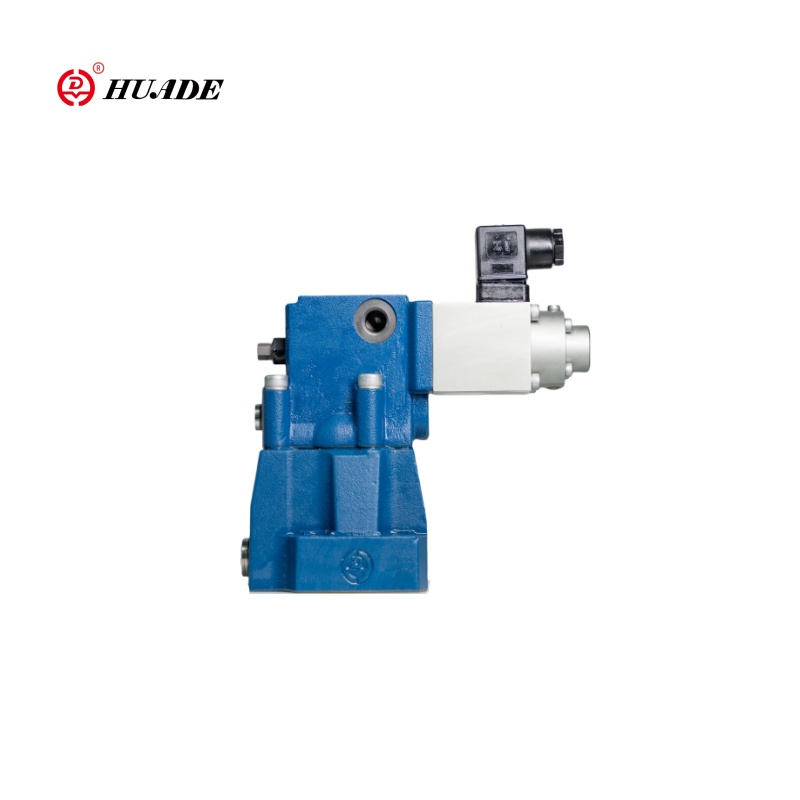

Jenis DREM Huade yang dioperasikan dengan pilot yang dioperasikan dengan elektromagnetik proporsional proporsional katup pertukaran fitur struktur katup kerucut, yang dapat secara bertahap mengurangi tekanan dalam sirkuit tertentu berdasarkan sinyal listrik. Selain itu, DREM pereduksi tekanan proporsional ini dilengkapi dengan perangkat perlindungan tekanan maksimum, memastikan sistem dilindungi dari kerusakan yang disebabkan oleh tekanan tinggi yang tidak terduga.
| Hidrolik | ||
| Max.Setting Pressure (MPA) | Port A dan B | 31.5 |
| Port y | Pergi ke Tank. Tidak ada tekanan | |
| Max.setting Pressure, untuk port A (MPA) | Sama seperti peringkat tekanan | |
| Min.Setting Pressure.for Port A (MPA) | Terkait dengan "Q". (lihat kurva) | |
| Linearitas (%) | ± 3,5 | |
| Pengulangan (%) | <± 2 | |
| Histeresis | Dengan quiver ± 2,5% Pmax. Tanpa quiver ± 4,5% Pmax | |
| Cairan | Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM) | |
| Rentang viskositas (mm2/S) | 2.8 TO380 | |
| Kisaran suhu cairan (℃) | -20 hingga +70 | |
| Listrik | ||
| Tegangan suplai | Dc | |
| Min.Control Current (A) | 0.1 | |
| Max.Control Current (A) | 0.8 | |
| Resistensi kumparan (Ω) | katup tua pada 20 ℃ adalah 19,5, max.warm Valve 28,8 | |
| Tugas | kontinu | |
| Suhu max.condition (℃) | 50 | |
| Insulasi ke DIN 40 050 | IP65 | |
| Penguat terkait | Plug-in Connecter | |
| Applifier Listrik | VT_2000: 40 (Bersama Menyediakan) | |
Fitur:
▶ Maks
▶ Katup periksa opsional antara A dan B
▶ Katup yang digunakan untuk mengurangi tekanan kerja
▶ Untuk pemasangan subplate
▶ Katup dan elektronik dari satu Scurce
Aplikasi:
DREM Pengurangan Tekanan Proporsional banyak digunakan di berbagai sektor industri seperti industri minyak bumi, industri kimia, manufaktur mesin, kedirgantaraan, peralatan mesin dan industri ringan, pembuatan kapal, dan penambangan, karena presisi dan stabilitasnya yang tinggi.
Jenis katup DRE dan DREM adalah katup pereduksi tekanan yang dioperasikan pilot. Mereka digunakan untuk pengurangan tekanan kerja.

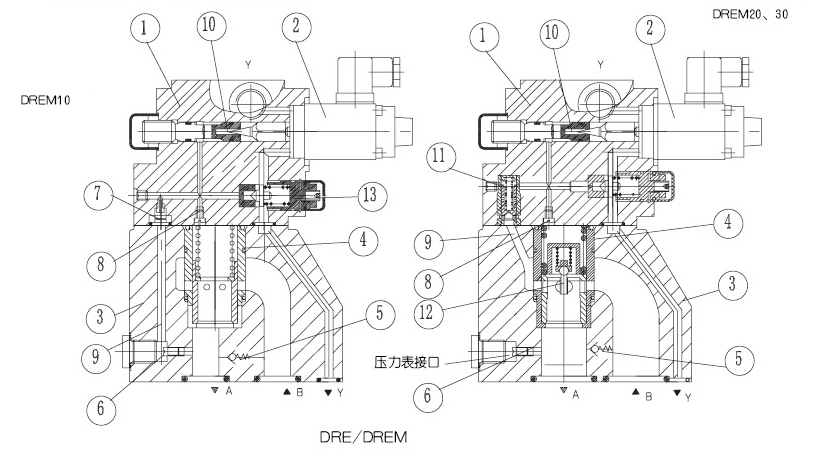

Katup pada dasarnya terdiri dari katup pilot (1) dengan solenoid proporsional (2) katup utama (3) dengan rakitan spool utama (4), serta katup periksa opsional (5).
Ketik drem.
Untuk memastikan bahwa tekanan hidrolik yang berlebihan (keamanan hidrolik) tidak terjadi karena arus kontrol yang tinggi pada solenoid proporsional yang secara otomatis menyebabkan
Tekanan yang lebih tinggi di port A, katup pelepas tekanan maksimum pegas yang dimuat, untuk keamanan tekanan maksimum, dapat dipasang secara opsional jika diperlukan.
Catatan: Ketika aliran fluida tekanan dari port A ke port B melalui katup periksa (5), aliran paralel oli melalui y ke tangki mempengaruhi proses perlambatan aktuator yang terpasang pada port A jika ini
sedang ditopang oleh katup throttle di port B (mis. Katup arah proporsional). Dalam keadaan seperti itu, arah aliran ketiga A ke Y tidak cocok untuk membatasi tekanan maksimum di port A.

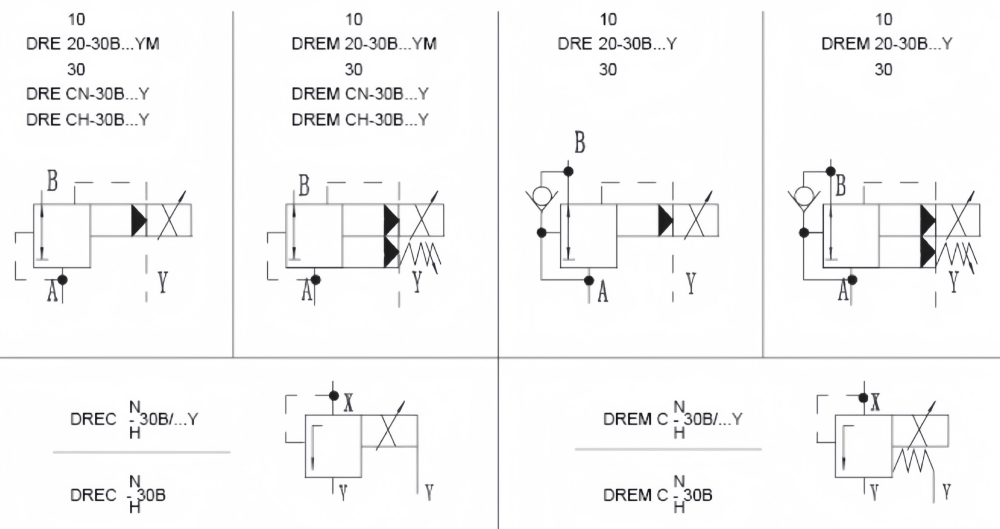

Simbol DREM pereduksi tekanan proporsional
