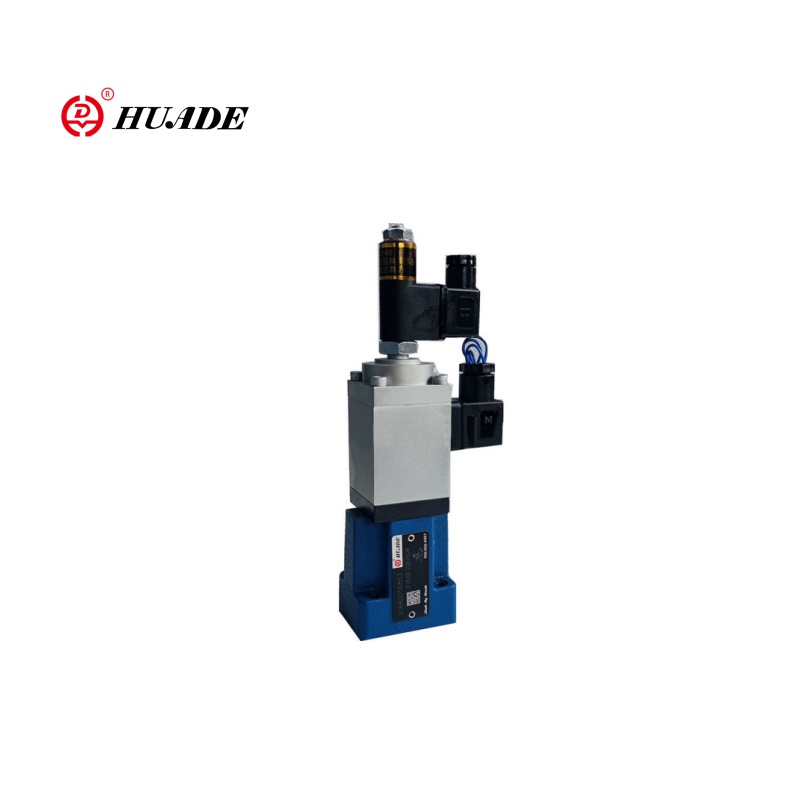

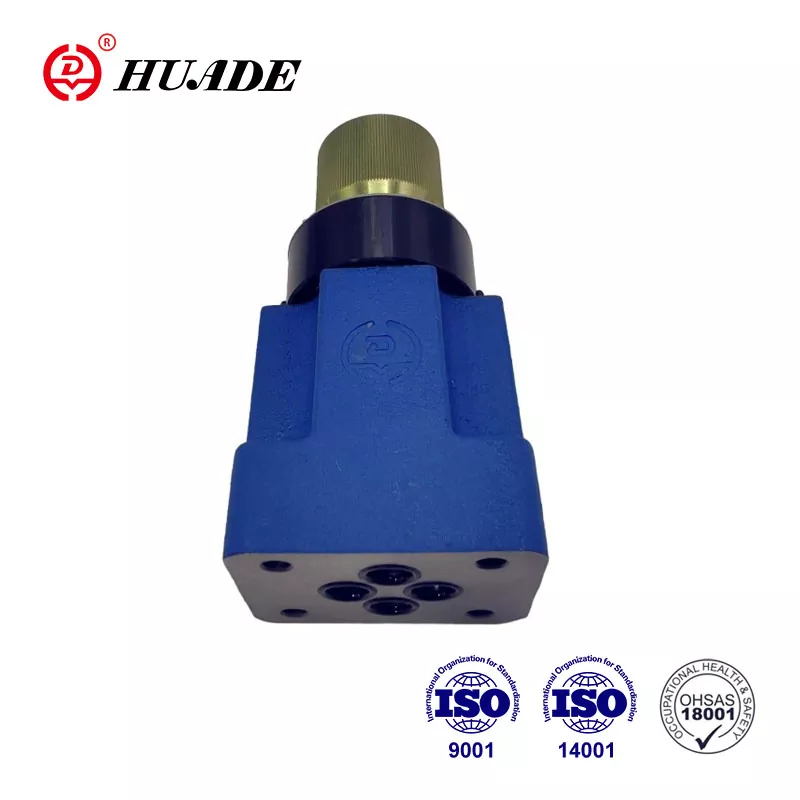

Katup Kontrol Aliran Proporsional 2FRE6

Katup kontrol aliran proporsional 2FRE6 mengontrol laju aliran tanpa langkah melalui 0 ~ 10V / 4 ~ 20mA sinyal untuk mencapai regulasi kecepatan yang tepat. 2FRE6 Katup proporsional memiliki fungsi kompensasi tekanan, yang dapat memastikan bahwa laju aliran tidak dipengaruhi oleh fluktuasi tekanan beban dan mempertahankan laju aliran yang stabil. Katup 2FRE6 ini cocok untuk sistem hidrolik dengan ruang terbatas dan untuk persyaratan regulasi aliran dinamis.

Parameter Produk Katup Kontrol Aliran Proporsional 2FRE6

Hidrolik
Histeresis	＜ ± 1%Qmax
Pengulangan	＜ 1%Qmax
Tingkat kontaminasi (μm)	≤20
Cairan tekanan	Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM)
Rentang viskositas (mm2/S)	2.8 hingga 380
Kisaran suhu cairan tekanan (℃）	-20 ~+70
Instalasi	opsional
Listrik
Jenis tegangan	Dc
Resistansi kumparan solenoid (Ω)	Nilai Dingin di 20 ℃ 5.4, Max Warm Nilai 8.2
Max. Kekuatan (VA)	50
Inductivity (MH)	6 sampai 8
Frekuensi Osilator (KHZ)	2.5

Fitur Produk dan Penerapan Katup Kontrol Aliran Proporsional 2FRE6

Fitur:

▶ Katup dengan kompensator tekanan untuk kontrol kompensasi tekanan dari aliran

▶ Aktuasi melalui solenoid proporsional

▶ Dengan umpan balik posisi listrik dari lubang kontrol

▶ Kumparan transduser posisi dapat dipindahkan secara aksial membuat penyesuaian titik nol dari lubang kontrol mudah, tanpa harus menyentuh elektronik (listrik-hidrolik)

▶ Kontrol aliran dimungkinkan di kedua arah dengan menggunakan pelat sandwich penyearah

Aplikasi:

Katup kontrol aliran proporsional dua arah 2FRE6 banyak digunakan dalam otomatisasi industri & peralatan mesin, excavator/loader dan mesin teknik lainnya, metalurgi & alat berat, peralatan pengujian & laboratorium, dll.

 Fungsi dan bagian katup kontrol aliran proporsional 2FRE6

Tipe 2FRE ... Katup kontrol aliran proporsional memiliki fungsi 2 arah. Mereka dapat, dari nilai perintah listrik yang diterapkan, mengatur aliran yang merupakan tekanan dan suhu dikompensasi.

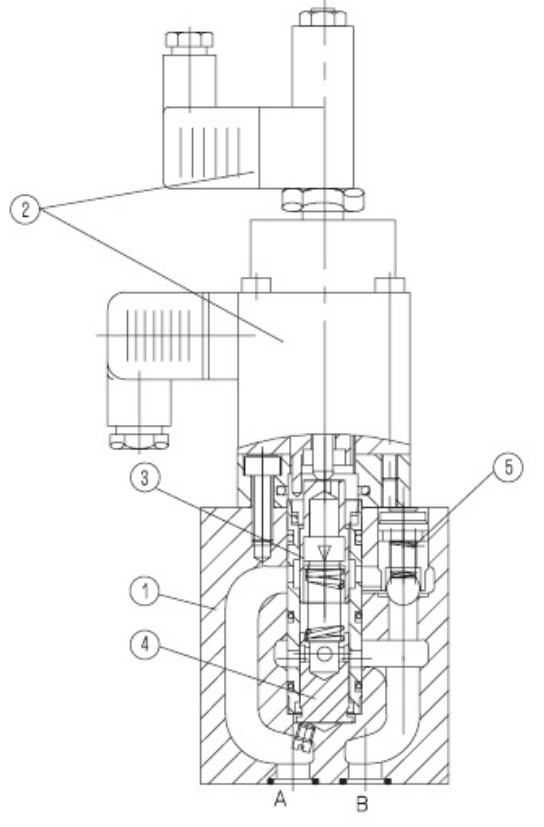

Mereka pada dasarnya terdiri dari perumahan (1), solenoid proporsional dengan transduser posisi induktif (2), mengukur lubang (3), kompensator tekanan (4) serta katup periksa opsional (5).

Katup kontrol aliran proporsional 2fre 6 b

Pengaturan aliran ditentukan (0 hingga 100 %) pada potensiometer nilai perintah. Nilai perintah yang diterapkan menyesuaikan, melalui penguat serta solenoid proporsional, lubang pengukuran (3). Posisi lubang pengukuran (3) diperoleh dengan transduser posisi induktif. Setiap penyimpangan dari nilai perintah dikompensasi oleh kontrol umpan balik.

Kompensator tekanan (4) menahan penurunan tekanan pada lubang pengukuran (3) pada nilai konstan. Aliran, oleh karena itu beban dikompensasi.

Penyimpangan suhu kecil dicapai karena desain lubang pengukuran.

Pada nilai perintah 0 %, lubang pengukuran ditutup.

Dalam hal hilangnya daya atau istirahat kabel pada transduser posisi, lubang pengukuran ditutup.

Dari nilai perintah 0 %, awal lompatan gratis dimungkinkan. Melalui dua jalur landai di dalam penguat listrik, dimungkinkan untuk menunda pembukaan dan penutupan pengukuran b

Lubang.

Melalui katup periksa (5) aliran bebas dimungkinkan dari B ke A.

Katup Kontrol Aliran Proporsional Tipe 2FRE 6 A:

Fungsi katup ini pada prinsipnya sama dengan katup tipe 2fre 6 b:

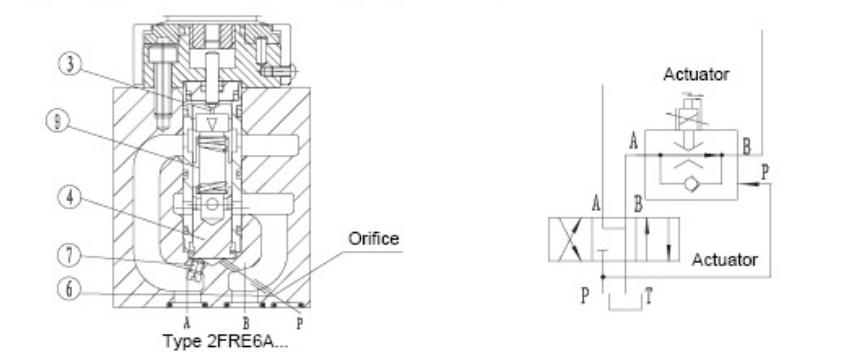

Untuk menekan lompatan start-up ketika lubang pengukuran (3) (nilai perintah> 0%) terbuka, ada ketentuan untuk kompensator tekanan (4) yang akan ditutup melalui port P (6). Koneksi internal (7) antara port A dan kompensator tekanan (4) dicolokkan. Melalui port eksternal P (6) Tekanan di port P, sebelum katup arah (8) bertindak pada kompensator tekanan (4) dan menahannya terhadap gaya pegas (9) pada posisi tertutup. Jika katup arah (8) dialihkan dari P ke B, maka kompensator tekanan (4) bergerak dari posisi tertutup

ke dalam posisi pengaturan dan lompatan start-up dengan demikian dihindari.

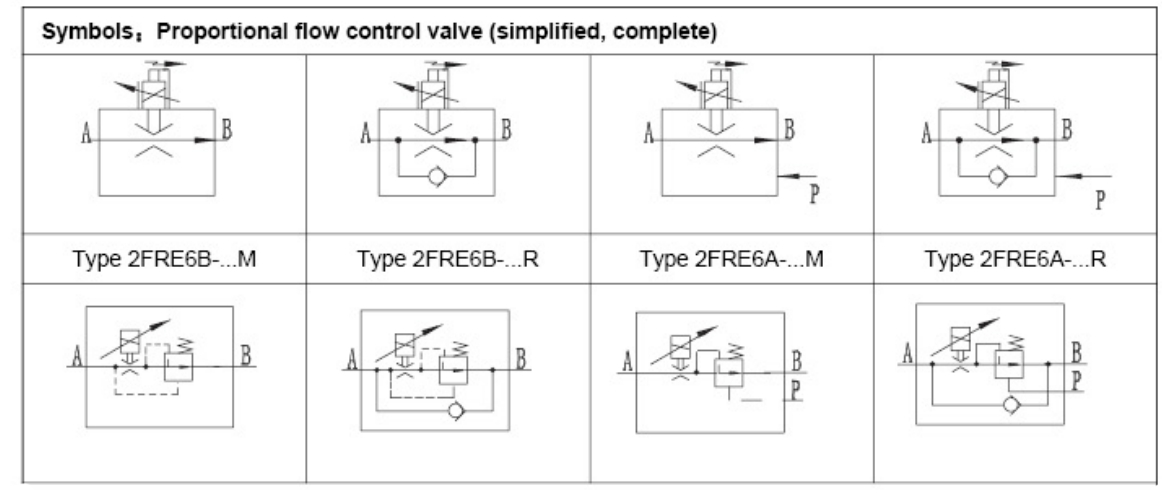

Simbol katup kontrol aliran proporsional 2FRE6
