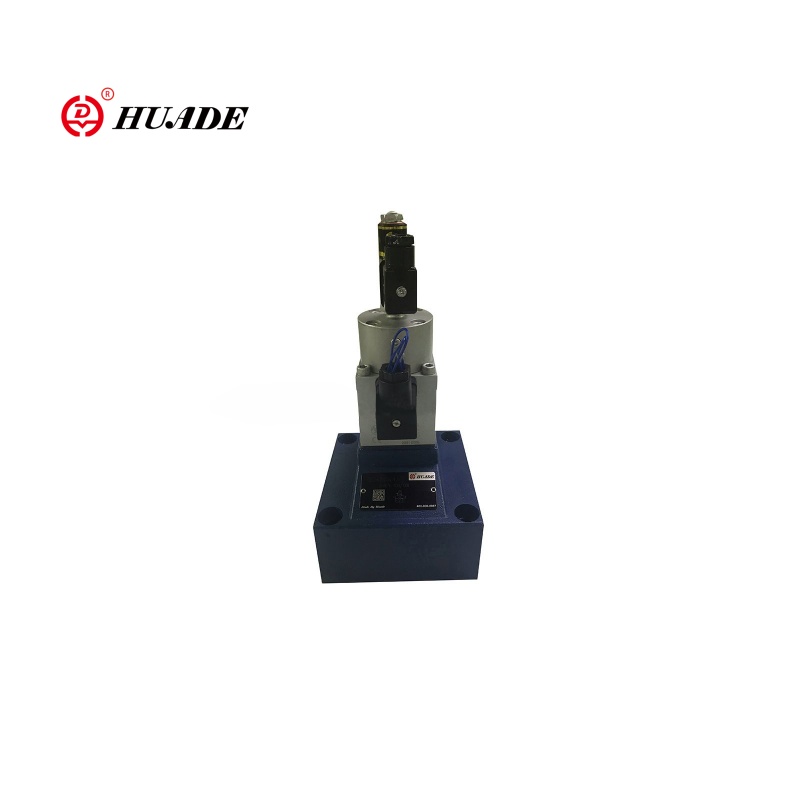

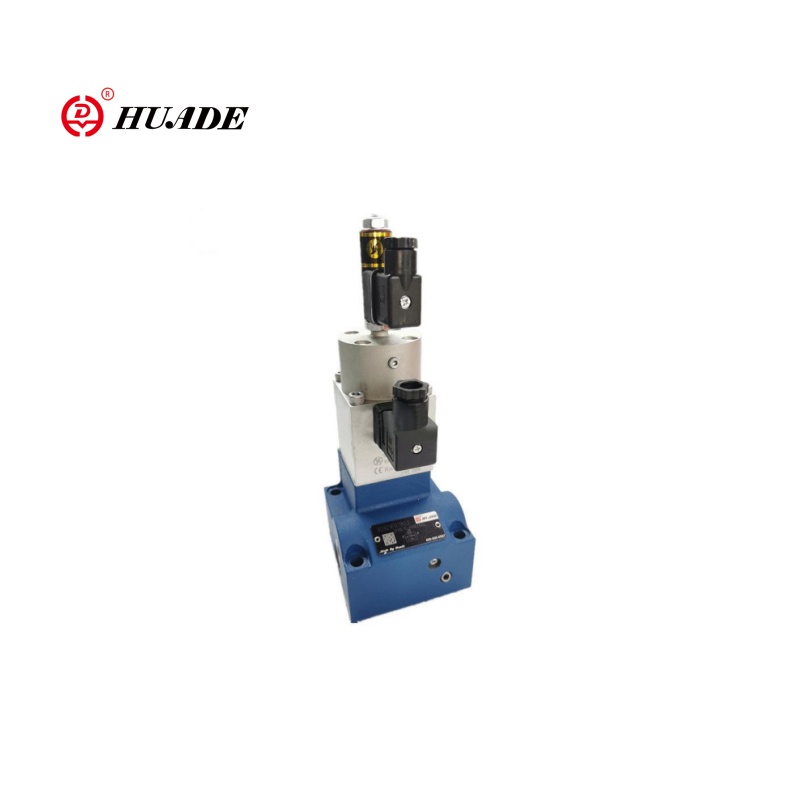

Katup Kontrol Aliran Proporsional 2FRE10

2FRE10 katup kontrol aliran proporsional dua arah adalah katup kontrol aliran untuk sistem hidrolik dengan fungsi regulasi proporsional. Valve 2FRE10 cocok untuk skenario di mana kecepatan aktuator (seperti silinder hidrolik atau motor) perlu dikontrol secara akurat. Katup aliran proporsional 2FRE10 terus menerus menyesuaikan pembukaan katup dengan memasukkan sinyal listrik (seperti 0 ~ 10V atau 4 ~ 20mA) untuk mencapai perubahan laju aliran tanpa langkah. Mudah dipasang dan sering digunakan dalam kombinasi dengan katup tekanan lainnya (seperti kompensator tekanan) untuk meningkatkan stabilitas sistem.

Parameter Produk Katup Kontrol Aliran Proporsional 2FRE10

Hidrolik
Tekanan Operasi (MPA)	31.5
Diferensial tekanan minimum (MPA)	Ukuran 10	Ukuran 16
	0,3 ~ 0,8	0.6 ~ 1
Cairan tekanan	Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM)
Rentang viskositas (mm2/S)	2.8 hingga 380
Kisaran suhu cairan tekanan (℃）	-20 hingga +70
Histeresis (%)	＜ ± 1Qmax
Pengulangan (%)	＜ 1 Qmax
Sampel spread (%)	＜ ± 2
Instalasi	opsional
Berat (kg)	6	8.3
Listrik
Jenis tegangan	DC 24V
Resistansi kumparan solenoid (Ω)	Nilai Dingin di 20 ℃ 10, Max Warm Nilai 13.9
Max. Kekuatan (VA)	50
Inductivity (MH)	6 sampai 8
Frekuensi Osilator (KHZ)	2.5
VT-5010S30 Permintaan Insulasi IP65	IP65

Fitur:Fitur Produk dan Penerapan Katup Kontrol Aliran Proporsional 2FRE10

▶ Katup dengan kompensator tekanan untuk kontrol kompensasi tekanan dari suatu aliran

▶ Aktuasi melalui solenoid proporsional

▶ Dengan umpan balik posisi listrik dari lubang kontrol

▶ Kumparan transduser posisi dapat dipindahkan secara aksial membuat penyesuaian titik nol dari lubang kontrol mudah, tanpa harus menyentuh elektronik (listrik-hidrolik)

Variasi sampel minimum katup dan penguat listrik VT 5004 (pesanan terpisah)

Aplikasi:

Katup kontrol aliran proporsional dua arah 2FRE10 banyak digunakan dalam sistem hidrolik industri dan mesin teknik. Valve 2FRE10 menyesuaikan kecepatan silinder hidrolik atau motor dalam excavator, crane, forklift dan peralatan lainnya untuk mencapai pergerakan yang halus dan efisiensi yang dioptimalkan.

Fungsi dan bagian katup kontrol aliran proporsional 2FRE10

Tipe 2FRE .. Katup kontrol aliran proporsional memiliki fungsi 2 arah. Mereka dapat, dari nilai perintah listrik yang diterapkan, mengatur aliran yang merupakan tekanan dan pada tingkat yang besar dikompensasi.

Mereka pada dasarnya terdiri dari perumahan (1), solenoid proporsional dengan transduser posisi induktif (2), mengukur lubang (3), kompensator tekanan (4), limiter stroke (5), serta katup pemeriksaan opsional (6).

Pengaturan aliran ditentukan (0 bis 100 %) pada potensiometer nilai perintah. Nilai perintah yang diterapkan, penyebab melalui penguat serta solenoid proporsional, penyesuaian lubang pengukuran (3). Posisi lubang pengukuran (3) diperoleh dengan transduser posisi. Setiap penyimpangan dari nilai perintah dikompensasi oleh kontrol umpan balik posisi.

Kompensator tekanan (4) menahan penurunan tekanan pada lubang pengukuran (3) pada nilai konstan. Aliran itu, oleh karena itu tekanan dikompensasi.

Penyimpangan suhu kecil dicapai karena desain lubang pengukuran. Pada nilai perintah 0 %, lubang pengukuran ditutup.

Dalam hal hilangnya daya atau istirahat kabel pada transduser posisi, lubang pengukuran ditutup. Dari nilai perintah 0 %, awal lompatan gratis dimungkinkan. Melalui dua jalur landai dalam penguat listrik dimungkinkan untuk menunda pembukaan dan penutupan lubang pengukuran.

Melalui katup periksa (6) aliran bebas dimungkinkan dari B ke A.

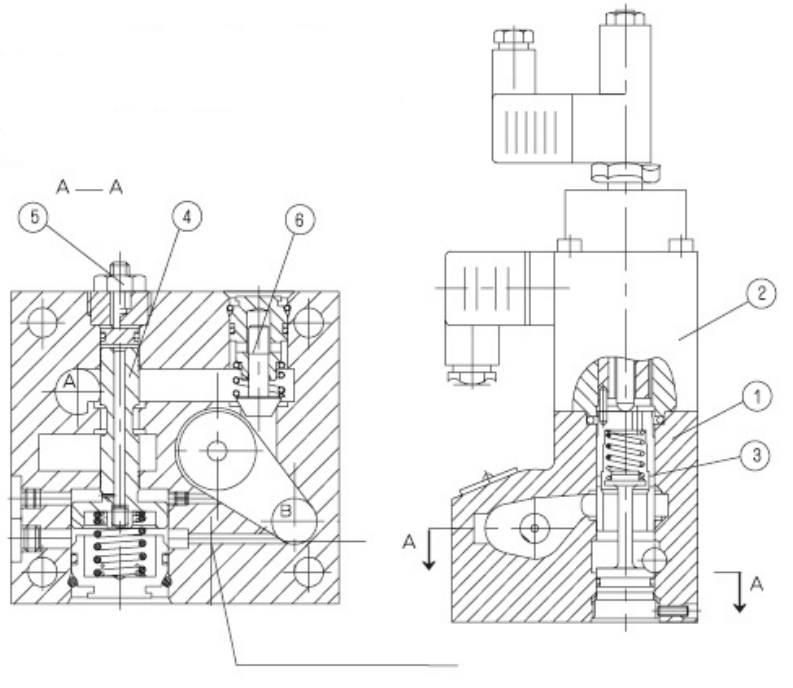

Strcture dari Katup Kontrol Aliran Proporsional 2FRE10

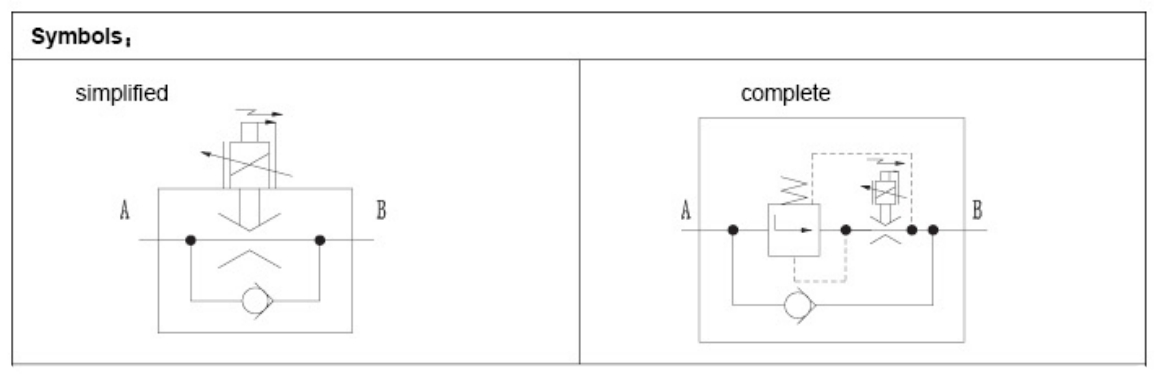

Simbol katup kontrol aliran proporsional 2FRE10
