Saat Anda bekerja dengan sistem hidrolik, memilih katup kontrol arah yang tepat dapat membuat perbedaan besar. Katup kontrol arah Rexroth 4WE 10 D telah menjadi pilihan yang dapat diandalkan untuk banyak aplikasi industri, dan ada alasan bagus mengapa para insinyur terus kembali menggunakannya.
Apa yang Membuat 4WE 10 D Istimewa
Rexroth 4WE 10 D adalah katup kontrol arah yang dioperasikan solenoid yang mengatur bagaimana cairan hidrolik mengalir melalui suatu sistem. Anggap saja sebagai pengatur lalu lintas oli atau cairan hidrolik lainnya. Saat listrik mengalir melalui kumparannya, katup berpindah posisi dan mengalihkan cairan ke berbagai bagian mesin Anda.
Katup ini sesuai dengan standar ukuran NG10, yang disebut juga CETOP 5 atau ISO 4401-05. Artinya secara praktis adalah bahwa ia dapat menangani tekanan dan laju aliran yang serius sambil tetap menyesuaikan pola pemasangan standar yang digunakan sebagian besar sistem hidrolik.
Angka-angka dalam namanya memberi tahu Anda informasi penting. Angka "4" berarti memiliki empat port utama tempat masuk dan keluarnya fluida. Huruf "WE" menunjukkan bahwa itu adalah katup pengarah yang dioperasikan oleh solenoida. Angka "10" mengacu pada ukuran nominalnya, dan "D" menggambarkan konfigurasi spul spesifik yang menentukan bagaimana perilaku katup saat berada pada posisi netral.
Kemampuan Tekanan dan Aliran
Salah satu fitur menonjol dari katup kontrol arah 4WE 10 D untuk Rexroth adalah kemampuannya menangani tekanan tinggi. Port kerja utama dapat mengatur hingga 350 bar, yang setara dengan 5.076 PSI. Tekanan tersebut cukup untuk menangani tugas-tugas industri yang menuntut tanpa mengeluarkan banyak keringat.
Untuk kapasitas aliran, katup ini mampu menampung antara 120 dan 160 liter per menit tergantung varian model spesifiknya. Itu kira-kira 32 hingga 42 galon per menit dalam pengukuran Amerika. Kisaran ini memberi Anda fleksibilitas untuk menyesuaikan katup dengan kebutuhan sistem Anda tanpa membuat komponen Anda terlalu besar atau terlalu kecil.
Pelabuhan kembali memiliki batas tekanan yang lebih rendah, biasanya sekitar 210 bar. Hal ini penting karena jika Anda merancang suatu sistem, Anda perlu memastikan jalur balik Anda tidak menimbulkan terlalu banyak tekanan. Jika tidak, Anda dapat merusak mekanisme pegas katup atau menekan wadah katup melebihi batas desainnya.
Desain Solenoid Pin Basah
4WE 10 D menggunakan apa yang disebut desain solenoid pin basah, dan fitur ini patut mendapat perhatian. Dalam pengaturan ini, batang dorong solenoid berada di dalam oli hidrolik dan tidak tertutup rapat.
Pilihan desain ini membawa beberapa manfaat praktis. Oli hidrolik bertindak sebagai pendingin, menarik panas dari koil listrik. Hal ini membantu solenoid bertahan lebih lama dan bekerja lebih andal, terutama saat Anda sering memutar katup. Oli juga melumasi bagian yang bergerak, sehingga mengurangi keausan seiring berjalannya waktu.
Dari sudut pandang perawatan, solenoid pin basah nyaman digunakan. Anda dapat menukar koil tanpa harus menguras sistem hidrolik atau membobol ruang bertekanan tertutup. Hal ini menghemat waktu selama perbaikan dan mengurangi kemungkinan kontaminasi cairan hidrolik Anda. Kumparan bahkan dapat berputar 90 atau 360 derajat agar sesuai dengan ruang pemasangan yang sempit, sehingga memberi Anda lebih banyak pilihan saat memasang katup.
Kecepatan Peralihan dan Kontrol Redaman
Saat Anda memberi energi pada katup kontrol arah 4WE 10 D untuk Rexroth dengan daya DC, biasanya katup tersebut beralih dalam 45 hingga 70 milidetik saat dihidupkan, dan 35 hingga 45 milidetik saat dimatikan. Waktu respons ini berfungsi dengan baik untuk sebagian besar kebutuhan otomasi industri.
Yang membedakan katup ini dari banyak pesaingnya adalah fitur redaman yang dapat disesuaikan. Beberapa versi memungkinkan Anda memperlambat kecepatan pergerakan kumparan saat berpindah posisi. Dengan menggunakan sekrup throttle yang dapat disesuaikan atau lubang tetap, Anda dapat memperpanjang waktu peralihan hingga lebih dari 100 milidetik jika diperlukan.
Mengapa Anda menginginkan katup yang lebih lambat? Dalam sistem dengan silinder besar atau beban berat, perubahan arah secara instan dapat menyebabkan lonjakan tekanan yang menembus pipa dan perlengkapan Anda. Fenomena ini, terkadang disebut water hammer, dapat merusak komponen dan memperpendek umur sistem Anda. Peredam internal membantu memperlancar transisi ini tanpa memerlukan peredam kejut terpisah di pipa Anda.
Katup ini dapat menangani hingga 15.000 siklus peralihan per jam, sehingga cocok untuk jalur produksi berkecepatan tinggi di mana katup perlu membuka dan menutup berulang kali sepanjang hari.
Konfigurasi Spool dan Logika Pengoperasian
Huruf "D" pada sebutan 4WE 10 D mengacu pada simbol spool tertentu, namun Rexroth menawarkan platform katup ini dengan banyak konfigurasi spool yang berbeda. Anda bisa mendapatkannya dalam konfigurasi 4/3 (empat port, tiga posisi) atau pengaturan 4/2 (empat port, dua posisi), di antara opsi lainnya.
Setiap jenis spool menciptakan jalur aliran yang berbeda ketika katup berada pada posisi netral atau tengah. Beberapa konfigurasi menutup semua port saat listrik dimatikan, sehingga silinder tetap pada tempatnya. Yang lain menghubungkan pompa ke tangki, yang menurunkan beban pompa dan menghemat energi. Pilihannya bergantung pada apa yang perlu dilakukan sistem Anda saat katup tidak diaktifkan secara aktif.
Katup kontrol arah 4WE 10 D untuk Rexroth hadir dalam versi pegas kembali dan penahan. Katup pegas kembali secara otomatis kembali ke posisi semula saat Anda memutus aliran listrik, yang seringkali penting untuk keselamatan. Versi penahan tetap berada di posisi terakhirnya hingga Anda mengirimkan sinyal lain, yang berfungsi lebih baik untuk aplikasi yang mengharuskan Anda menahan sesuatu saat listrik padam.
Spesifikasi Listrik
Katup ini bekerja dengan berbagai sistem kelistrikan. Anda dapat memesannya dengan tegangan DC mulai dari 12V hingga 230V, atau dengan berbagai pilihan tegangan AC. Solenoid DC standar mengkonsumsi daya sekitar 30 hingga 35 watt.
Sambungan listrik tersedia dalam berbagai model, termasuk konektor steker yang memenuhi standar DIN. Katup ini memiliki peringkat perlindungan IP65, yang berarti dapat menangani debu dan semprotan air tanpa masalah. Insulasi ini memenuhi standar VDE Kelas F, sehingga cocok untuk lingkungan industri yang mengutamakan keselamatan kelistrikan.
Untuk pemecahan masalah atau operasi darurat, banyak versi menyertakan opsi penggantian manual. Ini memungkinkan Anda mengganti katup secara mekanis saat Anda menyiapkan sistem atau perlu memindahkan sesuatu saat listrik mati.
Dimana Katup Ini Digunakan
4WE 10 D muncul di banyak industri berbeda karena menyeimbangkan kinerja dengan keandalan. Dalam aplikasi kelautan, Anda akan menemukannya mengendalikan sistem kemudi di kapal, mengelola derek yang memuat dan membongkar muatan, dan menyesuaikan baling-baling dengan jarak variabel. Lingkungan ini memerlukan katup yang dapat bekerja terus menerus dalam kondisi yang sulit, dan desain Rexroth mampu menahan udara asin dan getaran dengan baik.
Fasilitas manufaktur menggunakan katup kontrol arah 4WE 10 D untuk Rexroth pada peralatan mesin, peralatan cetakan injeksi, dan mesin cetak logam. Kemampuan frekuensi peralihan yang tinggi membuatnya berguna untuk produksi otomatis di mana katup berputar ribuan kali per shift. Penyesuaian redaman membantu mencegah kerusakan akibat guncangan pada komponen presisi pada mesin ini.
Peralatan konstruksi dan bergerak juga mengandalkan platform katup ini, meskipun aplikasi tersebut sering kali menggunakan varian yang sedikit berbeda yang dioptimalkan untuk hidraulik bergerak.
Perawatan dan Kebersihan Cairan
Seperti kebanyakan komponen hidraulik presisi, 4WE 10 D membutuhkan oli bersih agar dapat berfungsi dengan baik. Jarak bebas antara spool dan badan katup diukur dalam mikrometer, dan partikel kotoran dapat menyebabkan keausan dan kebocoran internal dengan cukup cepat.
Rexroth menetapkan bahwa cairan hidrolik harus memenuhi standar kebersihan NAS 1638 Kelas 9. Anda memerlukan sistem filtrasi yang baik dengan rasio beta minimal 75 untuk partikel 10 mikron. Ini mungkin terdengar terlalu ketat, namun ketika Anda menjalankan 15.000 siklus per jam, kerusakan akibat kontaminasi bertambah dengan cepat.
Perawatan rutin meliputi pemeriksaan kebersihan cairan, pemeriksaan kebocoran, dan sesekali mengganti seal kit. Kit segel biasanya berisi sembilan cincin-O dan dilengkapi dengan nomor komponen seperti R961006886 untuk seri yang lebih baru. Karena desain pin basah, Anda sering kali dapat mengganti koil solenoid tanpa perlu melakukan pembongkaran besar-besaran, sehingga waktu henti menjadi singkat.
Membandingkan dengan Pilihan Lain
Katup kontrol arah 4WE 10 D untuk Rexroth bersaing dengan katup dari Parker, Eaton, dan pabrikan besar lainnya dalam kategori NG10. Seri D3W Parker menawarkan peringkat tekanan serupa sekitar 345 bar. Seri DG4V-5 Eaton juga beroperasi pada rentang tekanan yang sebanding, meskipun spesifikasinya bervariasi menurut model.
Apa yang membuat opsi Rexroth menonjol adalah kemampuan redaman yang terintegrasi. Meskipun pabrikan lain membuat katup yang kuat dan responsif, banyak yang tidak menyertakan peredam kejut bawaan. Jika Anda memerlukan fitur tersebut, Anda harus menambahkan throttle atau bantalan eksternal ke sistem Anda, yang akan memakan ruang dan menambah kompleksitas.

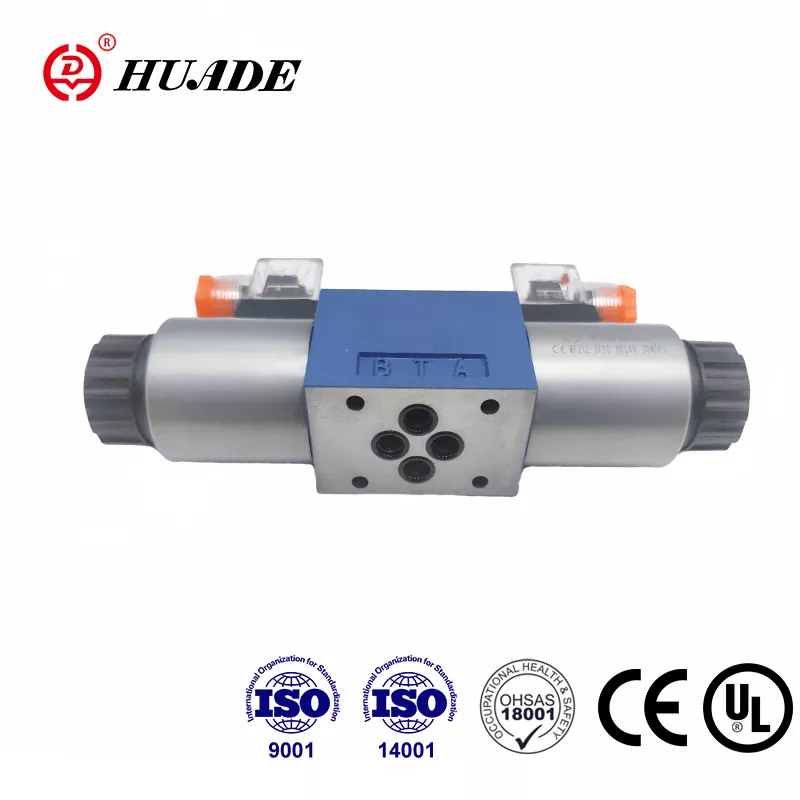

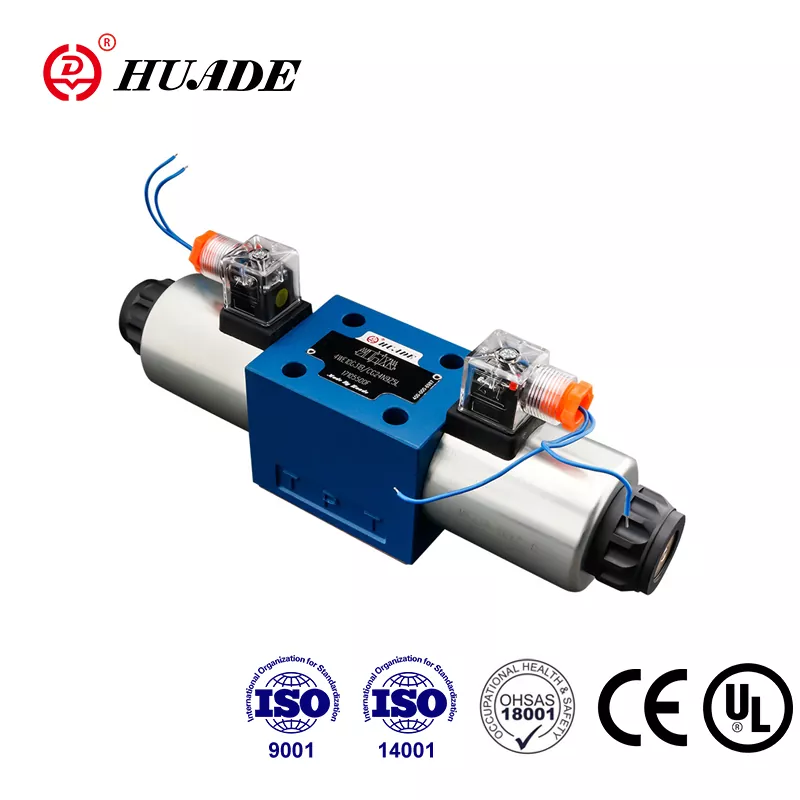

Ada juga alternatif yang kompatibel dari perusahaan seperti Huade yang mengikuti standar pemasangan yang sama dan menawarkan harga lebih rendah. Ini dapat bekerja dengan baik untuk aplikasi yang tidak terlalu penting, namun Anda harus hati-hati membandingkan spesifikasi kinerja sebenarnya, terutama laju aliran maksimum dan data ketahanan jangka panjang.
Pertimbangan Instalasi
4WE 10 D dipasang ke pelat bawah menggunakan pola standar ISO 4401-05. Lubang baut diberi jarak 80 kali 32 milimeter, sesuai dengan standar industri untuk kelas ukuran ini. Standarisasi ini berarti Anda sering kali dapat bertukar katup antar produsen yang berbeda tanpa mendesain ulang manifold atau subplate Anda.
Saat memasang katup, perhatikan tanda portnya. Port P terhubung ke pompa Anda, port A dan B menuju aktuator Anda, dan port T kembali ke tangki. Membalikkannya akan membuat sistem Anda beroperasi secara tidak benar dan dapat merusak peralatan.
Katup kontrol arah 4WE 10 D untuk Rexroth dapat beroperasi pada suhu sekitar mulai dari negatif 15 derajat Celcius hingga 70 derajat Celcius. Temperatur fluida hidrolik mempengaruhi waktu peralihan karena viskositas oli berubah seiring temperatur. Jika sistem Anda bekerja dalam cuaca dingin atau panas ekstrem, Anda mungkin perlu memperhitungkan hal ini dalam perhitungan waktu Anda.
Varian Khusus untuk Area Berbahaya
Untuk aplikasi di atmosfer yang mudah meledak, Rexroth menawarkan versi katup ini yang bersertifikat ATEX. Seri WE...XE berfungsi di lingkungan Zona 2 di mana gas atau debu yang dapat meledak mungkin terdapat tetapi biasanya tidak diperkirakan. Seri WE...XN menangani kondisi Zona 3 dengan risiko ledakan lebih rendah.
Varian tahan ledakan ini menggunakan desain kumparan khusus dan penutup pelindung yang mencegah sumber penyulutan. Jika Anda bekerja di fasilitas petrokimia, operasi penambangan, atau anjungan lepas pantai, Anda memerlukan versi bersertifikat ini untuk memenuhi peraturan keselamatan.
Memperkuat Sistem Anda di Masa Depan
Ketika sistem industri menjadi lebih otomatis dan terhubung, kemampuan diagnostik menjadi lebih berharga. Meskipun 4WE 10 D dasar adalah katup on-off yang mudah, Rexroth menawarkan platform yang ditingkatkan yang disebut seri 4WEH 10 yang menambahkan pemantauan posisi dan penyesuaian langkah elektronik.
Versi lanjutan ini menggunakan badan katup dan desain spul yang telah terbukti sama dengan 4WE 10 D standar, namun dilengkapi sensor yang memberi tahu Anda di mana posisi spul. Umpan balik ini membantu pemeliharaan prediktif dan pemantauan kondisi. Jika Anda membangun sistem yang harus memenuhi standar Industri 4.0 atau memerlukan sertifikasi keselamatan fungsional, platform 4WEH memberi Anda jalur peningkatan tanpa mengubah desain sirkuit hidrolik dasar Anda.
Membuat Pilihan yang Tepat
Katup kontrol arah 4WE 10 D untuk Rexroth mewakili jalan tengah yang kokoh antara kinerja dan kepraktisan. Ini menangani tekanan dan laju aliran tinggi tanpa direkayasa secara berlebihan untuk aplikasi sederhana. Desain solenoid pin basah memudahkan perawatan, dan fitur redaman yang dapat disesuaikan membantu melindungi sistem sensitif dari guncangan hidraulik.
Saat Anda menentukan katup ini, pastikan Anda memahami seri mana yang Anda dapatkan. Seri 3X dan 5X memiliki beberapa perbedaan dalam peringkat tekanan maksimum, dengan versi 5X yang lebih baru mencapai 350 bar dibandingkan dengan 315 bar untuk beberapa varian lama. Jika Anda menggunakan kumparan tegangan tinggi seperti 96V atau 205V DC, ingatlah bahwa Anda perlu mengurangi aliran maksimum sebesar sepuluh persen untuk menghindari panas berlebih pada solenoid.
Kunci masa pakai yang lama adalah menjaga kebersihan cairan dan mengikuti standar filtrasi yang direkomendasikan. Ini bukan opsional jika Anda ingin katup mencapai masa operasional yang diharapkan. Dengan manajemen cairan yang baik dan penggantian segel secara berkala, katup ini dapat menghasilkan jutaan siklus dalam layanan industri.
Baik Anda merancang sistem baru atau mengganti katup yang sudah ada, 4WE 10 D menawarkan keandalan yang telah terbukti dengan fleksibilitas yang cukup agar sesuai dengan berbagai aplikasi. Pola pemasangan standar dan konfigurasi spul yang beragam berarti Anda biasanya dapat menemukan versi yang sesuai dengan kebutuhan Anda tanpa modifikasi khusus.
